NI Multisim 14.3 中文版

一、Multisim 14.3 核心功能与升级亮点（官方发布重点）

（一）首发核心突破

1. 元件库精准扩充：新增 226 + 经过验证的半导体元件模型，包括 27 款运算放大器、11 款 N 沟道功率 MOSFET、160 款电压监测器，均来自 TI、ADI、NXP 等主流半导体制造商，器件参数基于真实 datasheet，仿真结果更精准。
2. 仿真性能飞跃：优化 SPICE 内核算法，仿真速度提升 30%，降低复杂电路仿真的收敛时间，减少仿真延迟，提升大电路设计效率。
3. 数据库架构优化：改进元件数据库索引机制，提升搜索速度 25%，支持按制造商、元件类型、参数范围快速筛选，解决 14.2 版本中存在的数据库访问延迟问题NI。
4. LabVIEW 集成增强：全面支持 LabVIEW 2019 及更高版本，改进 LabVIEW Multisim API 工具包，支持更灵活的设计自动化，可通过脚本控制仿真流程，实现复杂电路的批量仿真与数据分析。
5. 用户体验升级：优化高 DPI 显示算法，修复 4K 分辨率下的界面显示问题；改进主动分析模式探针响应速度，支持在运行分析后向图形器添加轨迹，提升交互式仿真体验。

（二）核心功能模块详解

1. 电路设计核心模块：提供直观的图形化电路捕捉环境，支持元件拖拽放置、自动连线、节点命名、元件参数快速编辑，内置 4500 + 基础元件库，支持自定义元件创建，适配从简单电阻电路到复杂系统级设计的全流程。
2. 增强型 SPICE 3F5 仿真引擎：基于工业标准的 SPICE 3F5 内核，结合 NI 自研加速算法，支持非线性器件建模、子电路嵌套、参数化元件，可实现从直流到射频的全频段电路仿真，结果与真实硬件测试高度吻合。
3. 电力电子热分析模块：强化 IGBT 和 MOSFET 热模型，可实时监测器件温度分布与热损耗，评估电力电子系统可靠性，适配开关电源、逆变器、电机控制等电力电子设计场景。
4. 虚拟仪器测试平台：集成示波器、函数发生器、万用表、频谱分析仪、逻辑分析仪、任意波形发生器等 20 + 虚拟仪器，包含功率分析仪、温度指示器和电流探针，支持多仪器并行测量，数据实时显示并可导出至 Excel 进行后处理。
5. 协同设计能力：与 Ultiboard 14.3 无缝集成，可直接将仿真验证后的原理图导出为 PCB 版图，支持元件封装匹配、网表同步更新，包含 Gerber 和 PCB 制造文件导出功能，形成从设计到制板的完整工作流。
6. 微控制器协同仿真：与 MPLAB X IDE 深度集成，支持 PIC18F 系列、dsPIC 系列等更多微控制器型号，优化协同仿真性能，减少仿真延迟，提升微控制器与模拟电路联合仿真的流畅度。

（三）其他重要升级

• 元件库持续扩充：内置 40,000 + 来自 TI、ADI、NXP、ST、安森美半导体等主流厂商的真实器件模型，新增 226 + 高精度半导体元件，器件参数均基于真实 datasheet，仿真结果更精准。
• 教学资源丰富化：内置电子教材、实验指导、电路示例库，支持教师创建自定义实验，适配电子工程、自动化、通信等专业的教学需求。
• 文件兼容性：完全兼容 14.0/14.1/14.2 版本的电路文件，支持导入 / 导出 SPICE 网表、PCB 网表和仿真数据，方便团队协作与版本升级。

二、NI Multisim 14.3安装教程（适配 Multisim14.3，步骤清晰可直接操作）

1. 下载好压缩包，右键解压

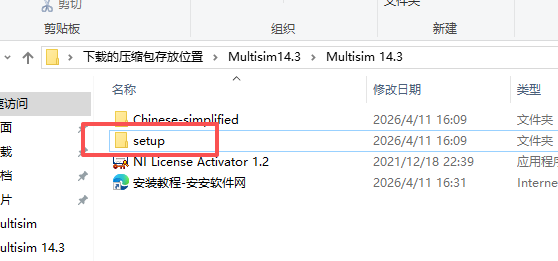

2. 打开解压的文件夹，在打开如图文件夹

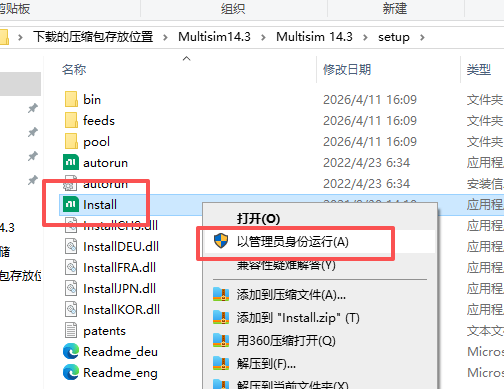

3. 右键如图运行

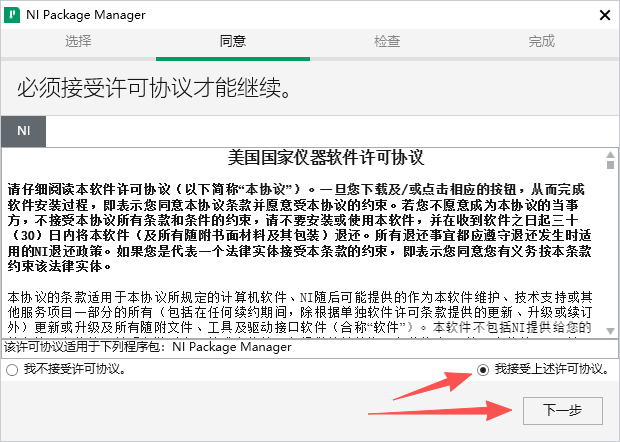

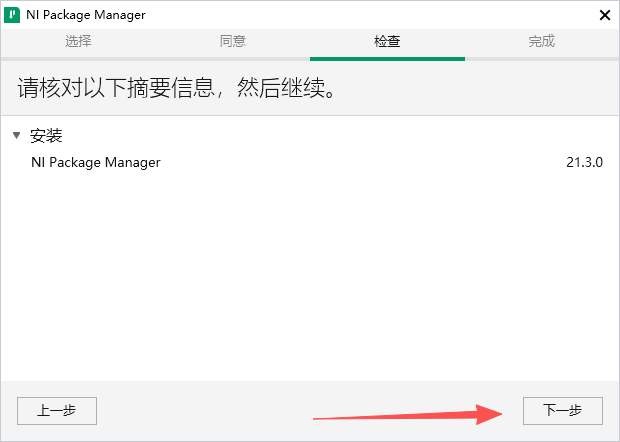

4. 点击下一步
5. 点击下一步

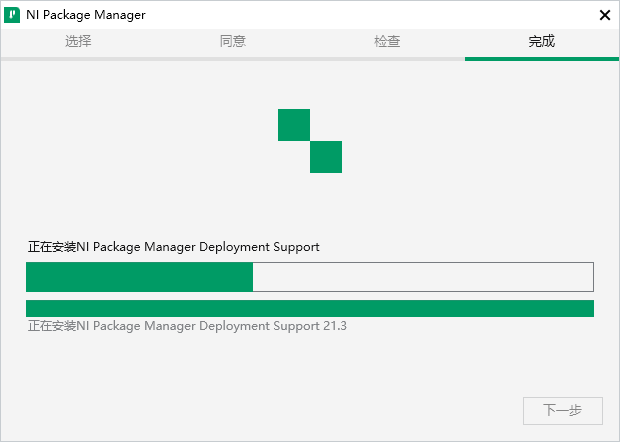

6. 等待安装

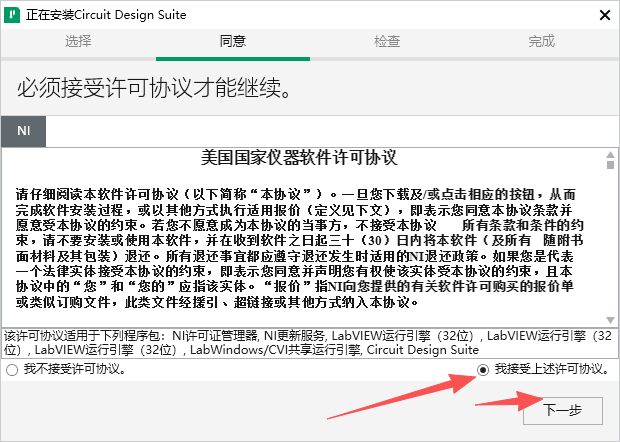

7. 点击下一步

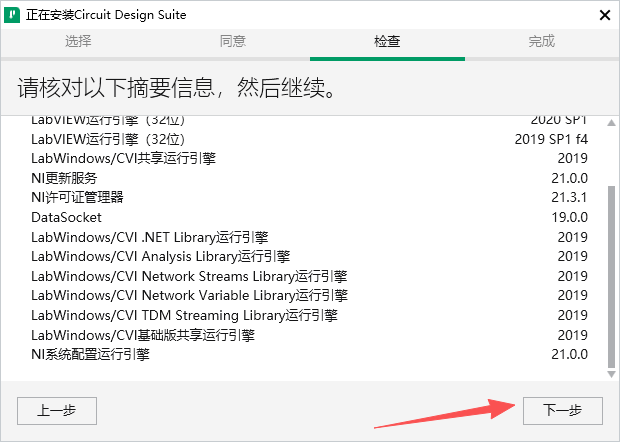

8. 点击下一步

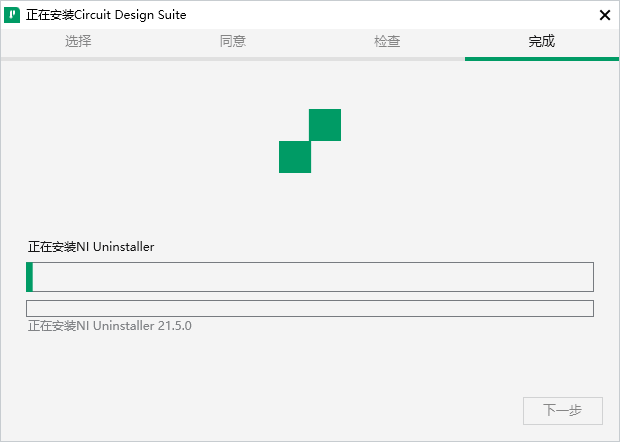

9. 等待安装

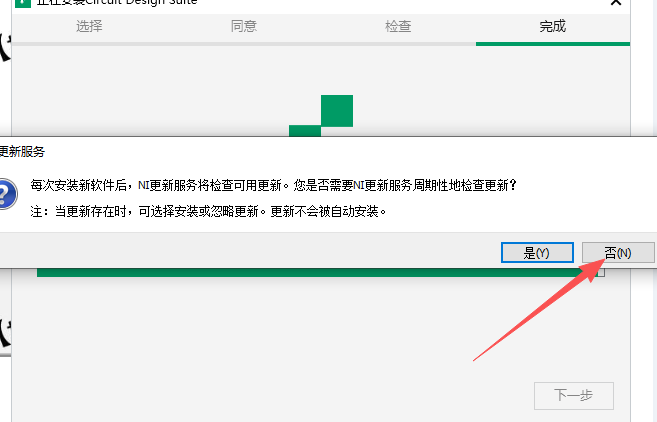

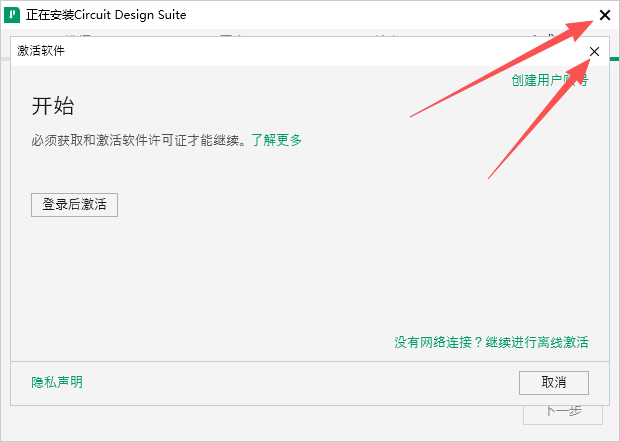

10. 点击否
11. 都关闭

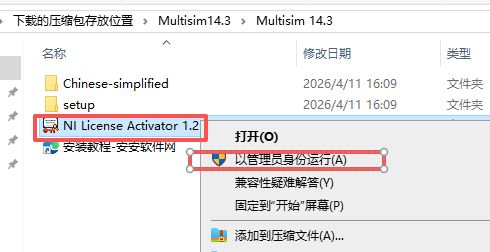

12. 右键如图运行

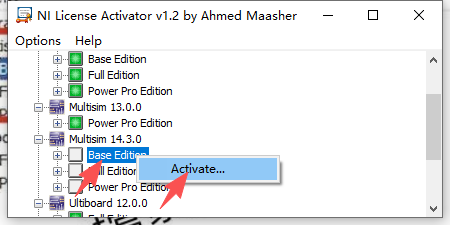

13. 右键点击，选择A..

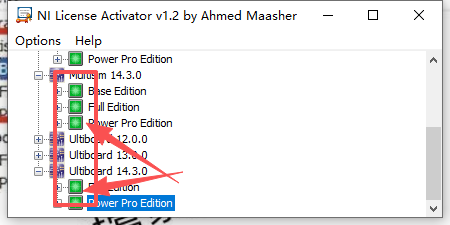

14. 全操作

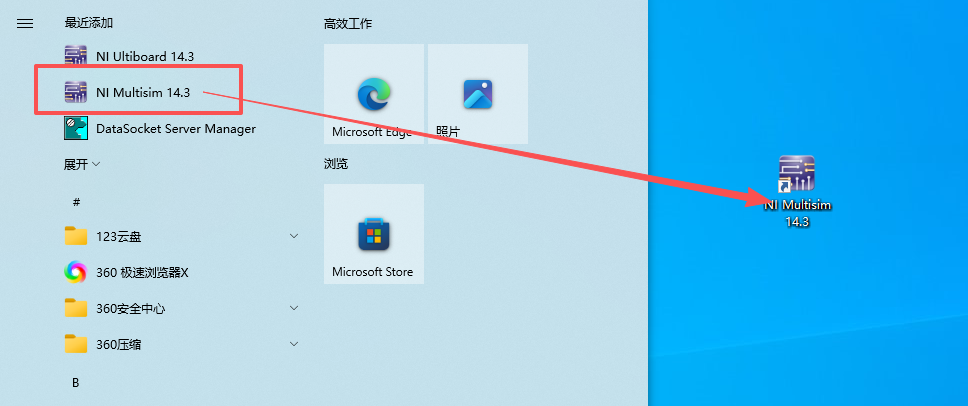

15. 拖到桌面
16. 右键如图点击

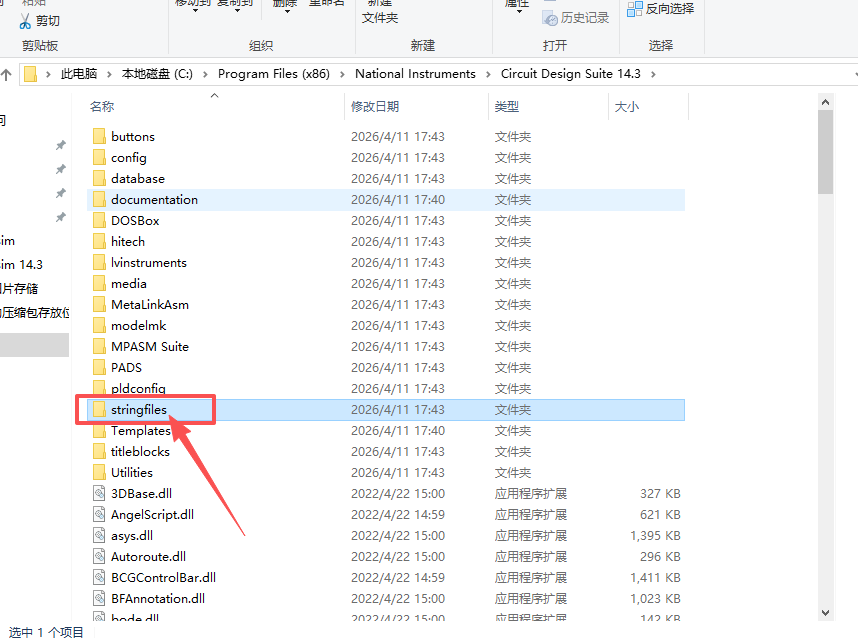

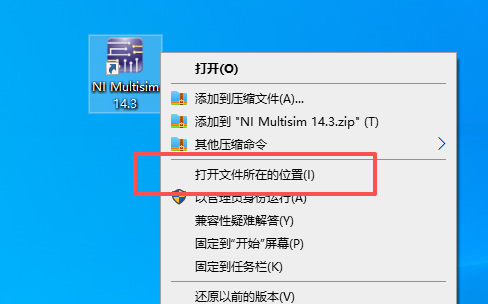

17. 打开如图文件夹

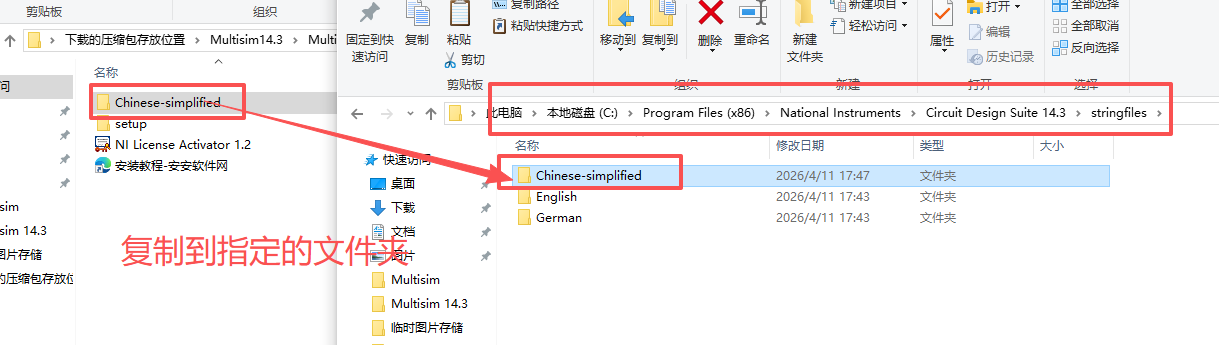

18. 如图文字描述

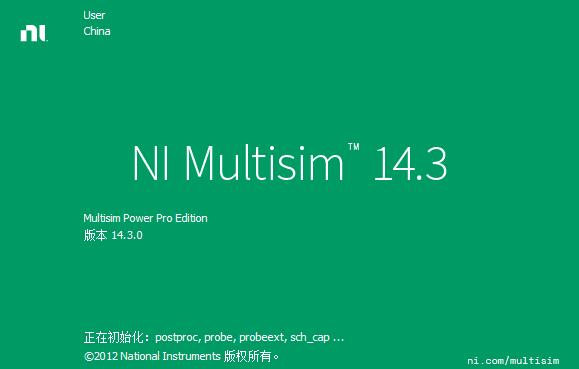

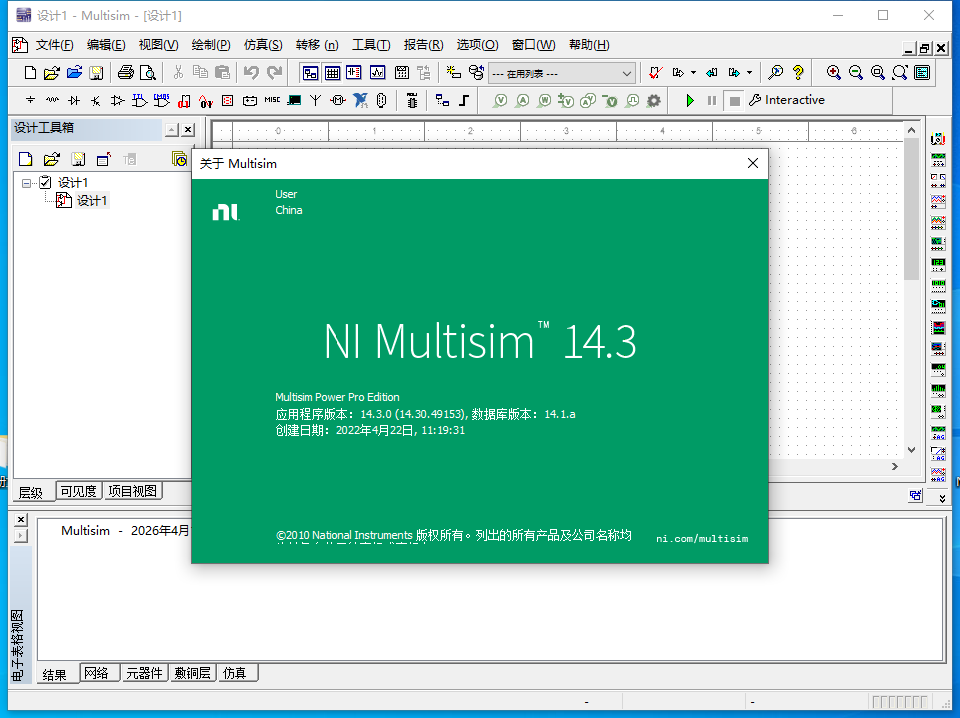

19. 启动

三、系统配置要求（官方标准，适配 Multisim14.3，无冗余）

最低配置（满足基础电路仿真，适配教学场景）

推荐配置（满足复杂电路 / 电力电子 / 微控制器仿真，适配工程设计）

补充说明

• Multisim14.3 不支持 macOS 系统，仅适配 Windows 平台，无需强调 Windows 系统。
• 微控制器协同仿真、电力电子热分析等高级功能建议使用推荐配置，提升仿真速度与稳定性。
• 工作目录建议使用纯英文路径，避免中文路径导致的文件读取异常、仿真失败。

四、完整官方快捷键（分行 无简化，适配 Multisim14.3，含新增功能快捷键）

基础文件操作快捷键

元件操作快捷键

视图控制快捷键

仿真与分析快捷键

虚拟仪器快捷键

14.3 新增功能专属快捷键

五、常见问题及解决方法（针对性 Multisim14.3，含数据库与性能问题）

1. 仿真速度慢，提示 “仿真收敛困难”

   解决方法：

• 优化仿真设置，降低仿真步长，减少仿真数据量
• 启用仿真性能优化功能（Ctrl+Shift+S），选择 “快速仿真” 模式
• 简化电路设计，移除不必要的元件，降低电路复杂度
• 升级至最新补丁版本，修复已知的仿真收敛问题

2. 无法找到新增的 226 + 半导体元件（如运算放大器、功率 MOSFET）

   解决方法：

• 确认安装时已完整安装器件库组件，未安装可重新运行安装程序选择 “修复”，勾选 “完整器件库”
• 在元件库搜索窗口中使用高级搜索功能（Ctrl+Shift+D），筛选 “New Components” 分类
• 按制造商筛选（如 TI、ADI、NXP），查找新增元件模型
• 更新软件补丁，确保新元件库已正确加载

3. LabVIEW 2019 脚本无法控制 Multisim 仿真

   解决方法：

• 确认已安装 LabVIEW 2019 或更高版本，与 Multisim14.3 兼容
• 检查 LabVIEW Multisim API 配置，在首选项中确认 LabVIEW 路径设置正确
• 重新安装 LabVIEW 集成模块，运行安装程序选择 “修复”，勾选 “LabVIEW Integration”
• 确保脚本中使用的 API 函数与 Multisim14.3 版本兼容，参考 NI 官方 API 文档

4. 4K 分辨率下界面元素显示模糊

   解决方法：

• 在 Windows 显示设置中，将缩放比例调整为 100% 或 200%（避免使用 125% 或 150% 等非标准缩放）
• 在软件首选项中启用高 DPI 支持，重启软件后生效
• 更新显卡驱动至最新版本，确保支持高分辨率显示
• 使用 14.3 新增的高 DPI 显示优化设置，调整界面元素大小

5. 微控制器协同仿真时出现 “模型不兼容”

   解决方法：

• 确认 MPLAB X IDE 版本与 Multisim14.3 兼容（建议使用 MPLAB X IDE v5.40 及以上版本）
• 更新微控制器模型库，在元件库中下载最新的 PIC/dsPIC 模型
• 重新安装协同仿真模块，运行安装程序选择 “修复”，勾选 “MPLAB 协同仿真”
• 检查微控制器型号是否在 Multisim14.3 支持的列表中，不支持的型号需更换为兼容型号

6. 无法导出 Gerber 文件至 PCB 制造

   解决方法：

• 确认已安装 Ultiboard 14.3 软件，版本与 Multisim14.3 完全兼容
• 检查原理图中所有元件均有对应的 PCB 封装，无封装元件无法导出，可手动为元件指定封装
• 导出前运行电路规则检查（ERC），修复所有布线错误、节点冲突后再导出
• 优化 Gerber 设置，在导出对话框中选择正确的 PCB 制造商格式

六、实操应用落地案例（适配 Multisim14.3 新增功能，贴合教学与工程场景）

6.1 实操一：新元件筛选的运算放大器电路设计（14.3 新增功能）

1. 新建 Multisim 电路文件，使用新元件筛选面板（Ctrl+Shift+N），选择 “运算放大器” 类别和 “TI” 制造商。
2. 从搜索结果中选择 TI 新增的 OPA2188 精密运算放大器，拖拽放置到原理图中。
3. 搭建同相比例放大电路，使用 10kΩ 和 1kΩ 电阻组成反馈网络，设置放大倍数为 11 倍。
4. 运行瞬态分析，输入 1kHz 正弦波信号，观察放大器输出波形，验证放大倍数正确性。
5. 连接虚拟示波器和失真分析仪，测量放大器频响特性和总谐波失真（THD），确保 THD 小于 0.01%（OPA2188 的典型值）。
6. 导出仿真数据至 Excel，绘制频率响应曲线，完成精密运算放大器电路设计。

6.2 实操二：LabVIEW 2019 协同仿真的电源管理系统（14.3 新增功能）

1. 新建电路文件，从元件库中选择 LTC3880 降压控制器、功率 MOSFET、电感、电容、5V 直流电源。
2. 在 LabVIEW 2019 中编写电源管理程序，添加中文注释，实现电压采集、PWM 控制、过流保护的功能。
3. 在 Multisim 中设置 LabVIEW 协同仿真高级选项（Ctrl+Shift+L），指定 LabVIEW 项目文件路径，建立连接。
4. 放置示波器和功率分析仪，捕获输出电压、电流和功率损耗，验证电源管理系统性能。
5. 运行协同仿真，观察电源管理系统工作过程，调整 PWM 占空比优化输出电压稳定性，验证 LabVIEW 控制的灵活性。
6. 优化程序代码，减少资源占用，提升运行效率，完成电源管理系统设计。

6.3 实操三：仿真性能优化的三相逆变器设计（14.3 新增功能）

1. 新建 Multisim 电路文件，搭建三相逆变器电路，使用 IGBT 模块（IRG4PC50W）、二极管、电容、电感和三相负载。
2. 启用仿真性能优化功能（Ctrl+Shift+S），选择 “高性能仿真” 模式，设置仿真步长为 1e-6 秒。
3. 放置主动分析模式探针，监测 IGBT 开关状态、输出电压和电流波形，实时显示仿真数据。
4. 运行瞬态分析，观察三相逆变器输出波形，调整 PWM 控制信号优化输出谐波含量，使总谐波失真（THD）小于 5%。
5. 运行热分析，观察 IGBT 温度分布与热损耗，验证散热系统设计是否满足要求，温度应低于器件最大允许温度 125℃。
6. 导出仿真数据至 Excel，绘制频率响应曲线和热分布图表，完成三相逆变器设计。

七、文章总结
