NI Multisim 11.0 中文版

一、Multisim 11.0 核心功能与升级亮点（官方发布重点）

（一）首发核心突破（2010 年 1 月官方发布版）

1. 原理图网表系统重构：彻底重新架构原理图捕捉环境，新增页内连接器（On-page Connector）和全局连接器（Global Connector），无需绘制实际导线即可实现电路连接，解决传统布线杂乱、节点命名混乱的问题，让电路图更清晰、更稳定，减少布线错误与文件损坏概率 [4]。
2. 器件库大幅扩充：在 10.0 版本基础上，新增 2000 + 来自亚诺德半导体、美国国家半导体、NXP、飞利浦等主流厂商的真实器件模型，包含新的机电模型、AC/DC 电源转换器和开关模式电源模型，同时新增 90 + 引脚精确的连接器，方便 NI 硬件自定义附件设计，器件参数均基于真实 datasheet，仿真结果更精准。
3. 混合仿真能力强化：优化 SPICE 3F5 仿真引擎，提升模拟、数字、射频电路的协同仿真效率，解决射频与基带信号融合仿真的瓶颈，新增 AC 单频分析功能，可精准评估射频电路的频率响应，适配无线通信、射频识别（RFID）等场景 [8]。
4. FPGA 与 MCU 仿真支持：首次新增可编程逻辑设计（FPGA/PLD/CPLD）仿真功能，支持从原理图进行 FPGA 设计，同时支持 MCU 仿真，可通过汇编语言和 C 语言为单片机注入程序，填补了 10.0 版本在可编程逻辑仿真领域的空白 [7]。
5. 仿真分析与建模优化：升级 SPICE 建模能力，支持直接查看 SPICE 网表，新增器件电流与功率分析功能，可在仿真过程中实时监测器件工作状态；优化蒙特卡洛分析、温度扫描等高级分析工具，提升复杂电路的可靠性评估能力 [11]。

（二）11.0.2 补丁版关键升级（2010 年 7 月发布）

1. 优化连接器功能，提升页内 / 全局连接器的稳定性，解决连接异常问题，同时新增从元件向导直接放置元件的功能，提升设计效率。
2. 强化与 Ultiboard 11 的协同设计，优化正向 / 反向标注功能，确保原理图与 PCB 版图的网表同步更新，减少设计偏差 [12]。
3. 提升软件加载与保存性能，修复大文件仿真卡顿、崩溃的 Bug，优化虚拟仪器显示效果，解决部分仪器波形乱码问题。
4. 更新器件数据库，补充新增厂商的器件模型，修复部分器件参数错误，增强仿真精度；新增模型加密功能，保护自定义器件模型安全。

（三）全版本通用核心能力

• 图形化电路设计：提供直观的拖拽式电路捕捉环境，支持元件自动连线、节点命名、参数快速编辑，内置 4500 + 基础元件库，支持自定义元件创建，适配从简单电阻电路到复杂系统级设计的全流程。
• 20 + 虚拟仪器集成：包含示波器、函数发生器、万用表、频谱分析仪、逻辑分析仪、网络分析仪等 20 种虚拟仪器，支持多仪器并行测量，数据实时显示并可导出至 Excel 进行后处理，模拟真实实验室测试环境，降低硬件测试成本。
• 18 种专业分析功能：覆盖直流工作点、直流扫描、交流小信号、瞬态、傅里叶、噪声、失真、参数扫描、蒙特卡洛、温度扫描等 18 种分析类型，提供从电路静态偏置到动态特性的全面评估，满足工程设计与教学验证需求。
• 协同设计能力：与 Ultiboard 11 无缝集成，可直接将仿真验证后的原理图导出为 PCB 版图，支持元件封装匹配、网表同步更新，形成从设计到制板的完整工作流，提升开发效率。
• 教育适配功能：内置电子教材、实验指导、电路示例库，支持教师创建自定义实验，学生可通过交互式仿真理解电路原理，适配电子工程、自动化、通信等专业的教学需求，是高校实验室的标准教学工具。

二、NI Multisim 11.0安装教程

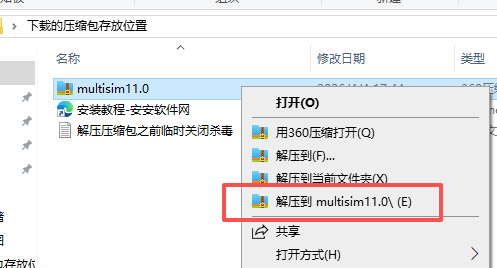

1. 下载好压缩包，右键解压

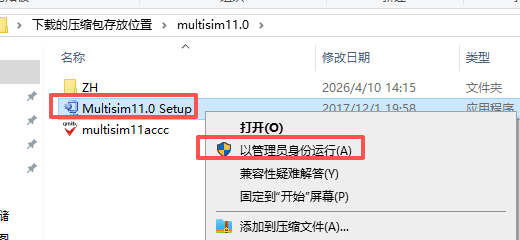

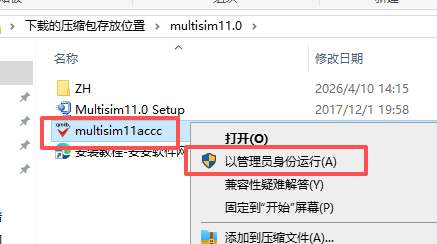

2. 右键如图运行

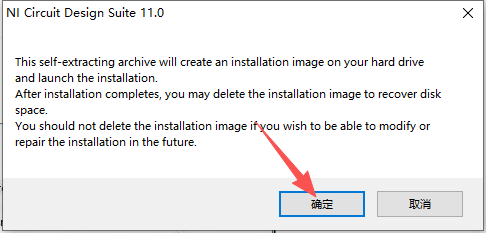

3. 确定

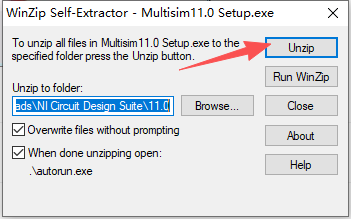

4. 点击unzip

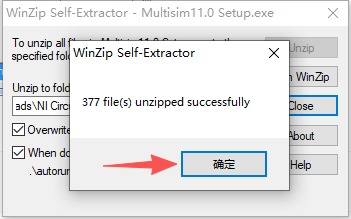

5. 确定

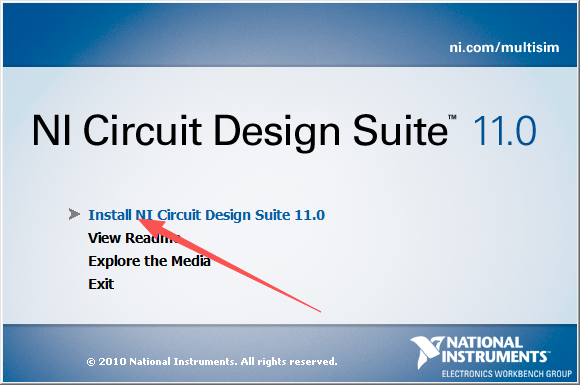

6. 点击第一个
7. 返回到解压的文件夹如图运行

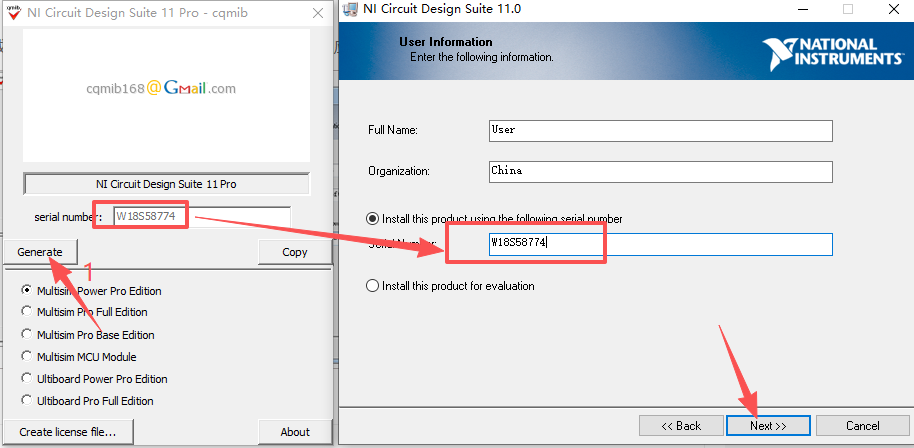

8. 点击G开头如图描述复制粘贴

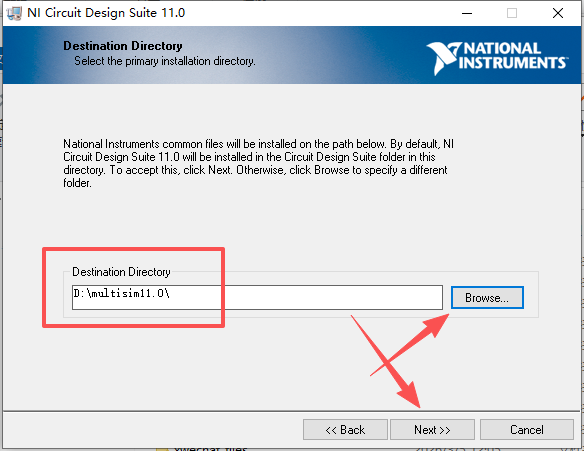

9. 选择安装位置

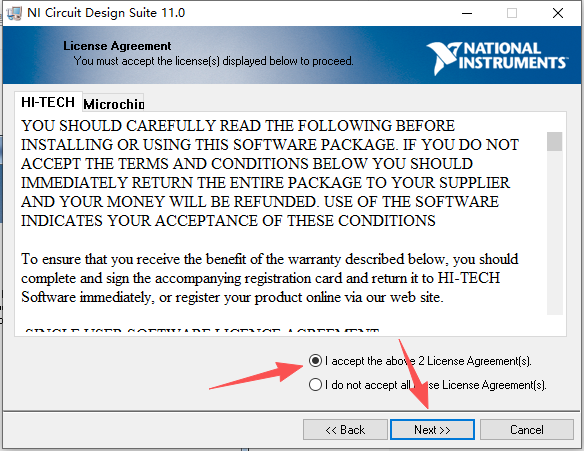

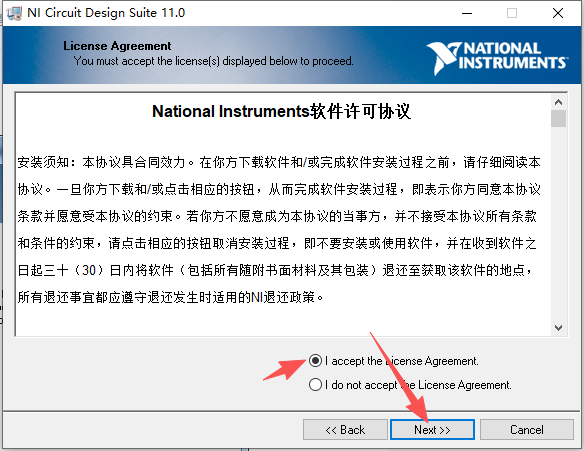

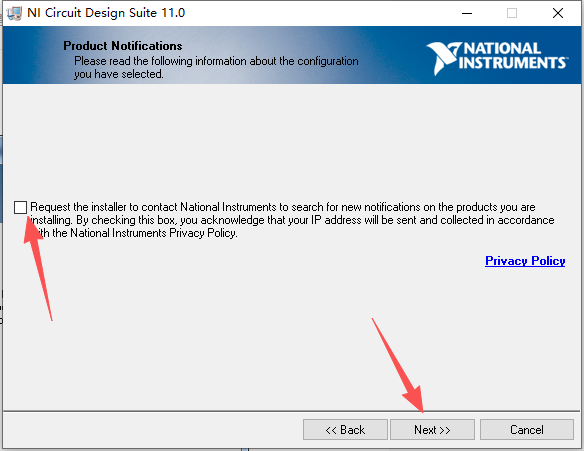

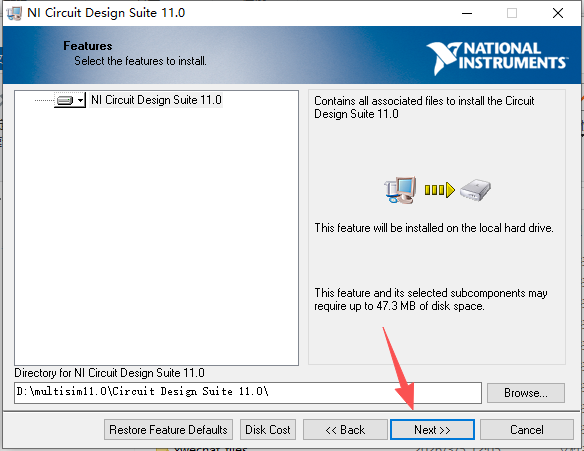

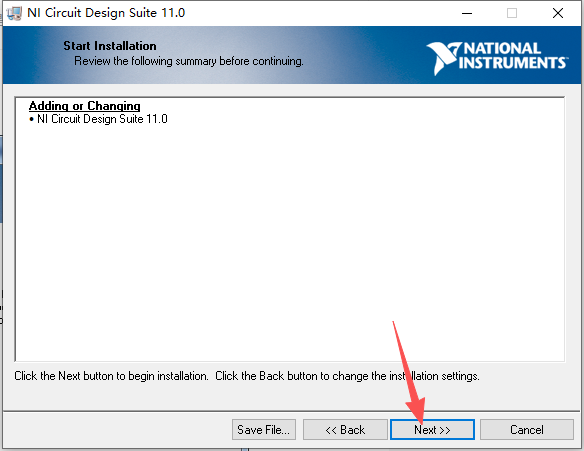

10. 点击next
11. 点击next
12. 继续
13. 继续
14. 继续

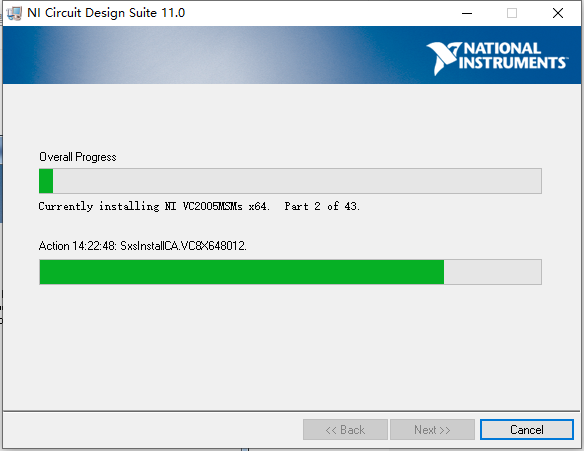

15. 等待安装

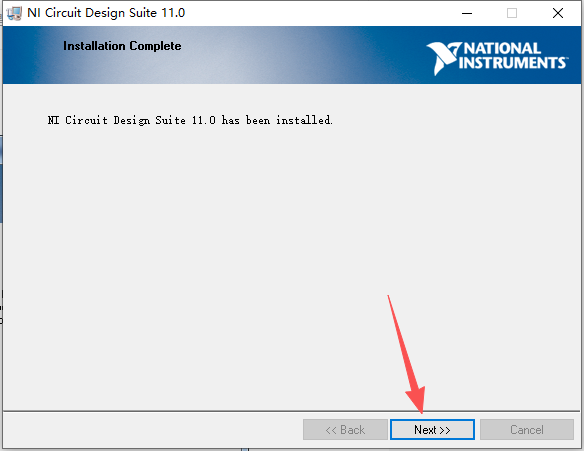

16. 点击next

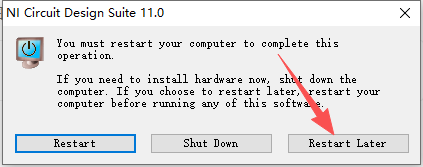

17. 点击第三个

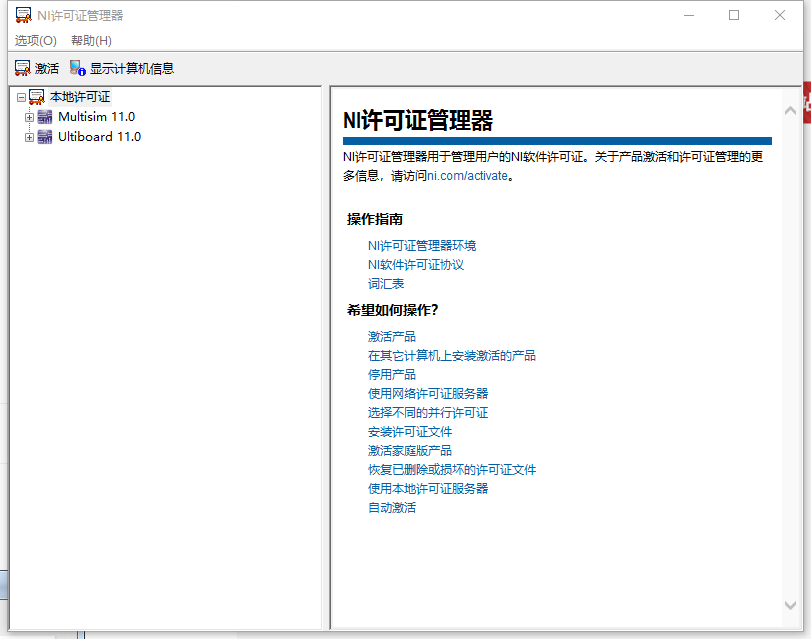

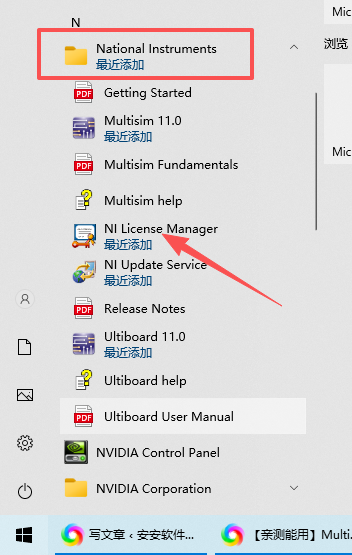

18. 点击开始菜单，打开如图
19. 不要关闭

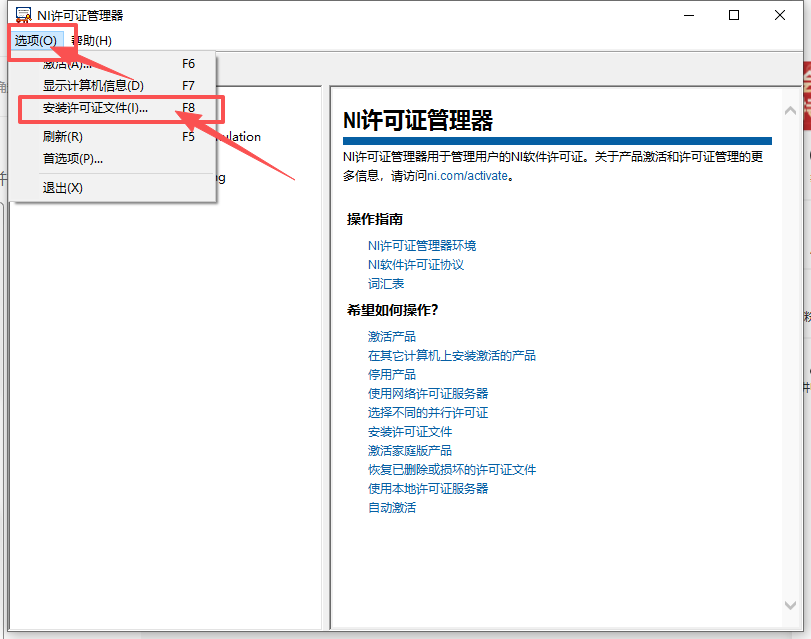

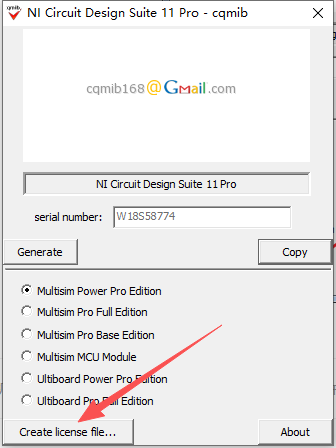

20. 点击左下角

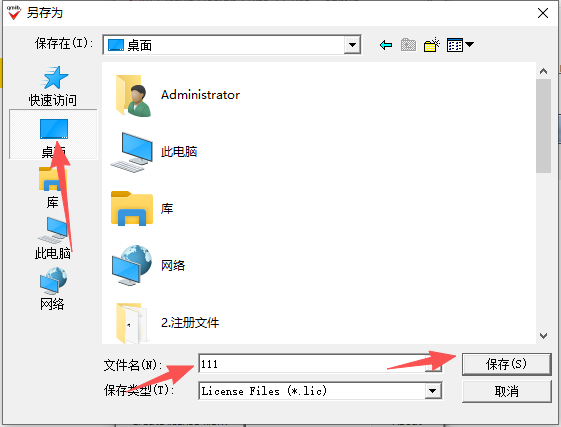

21. 存到桌面
22. 如图点击

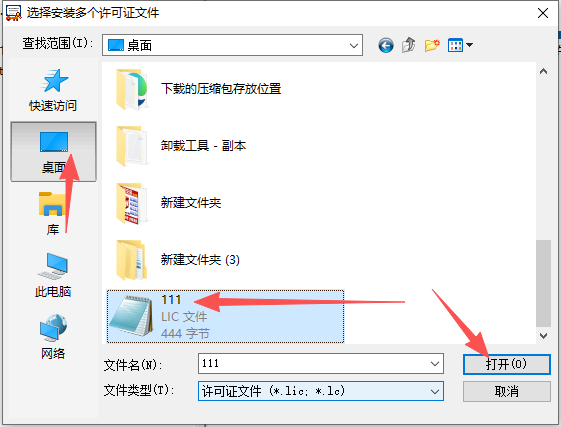

23. 到桌面打开

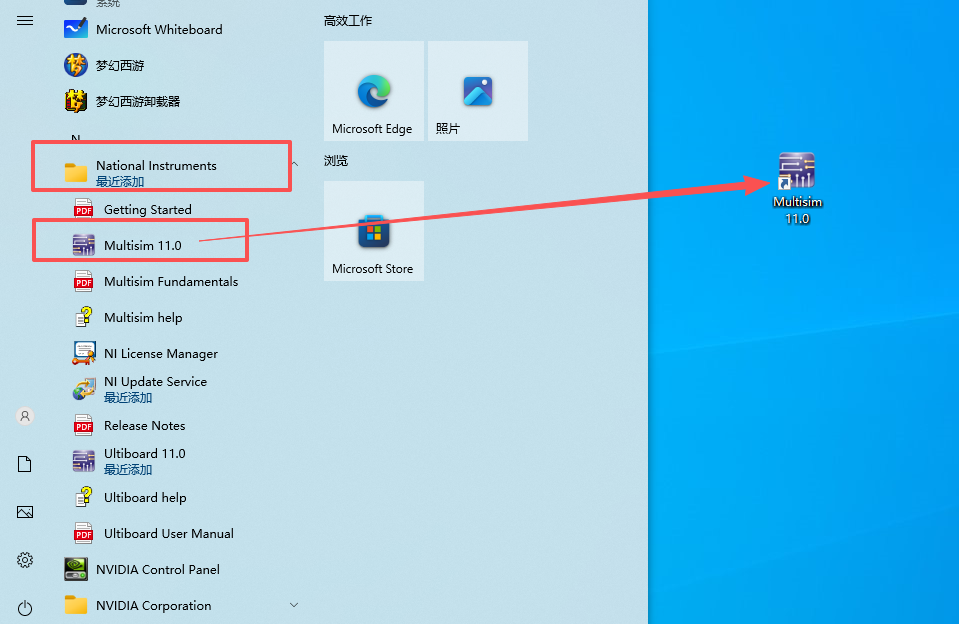

24. 拖拽到桌面

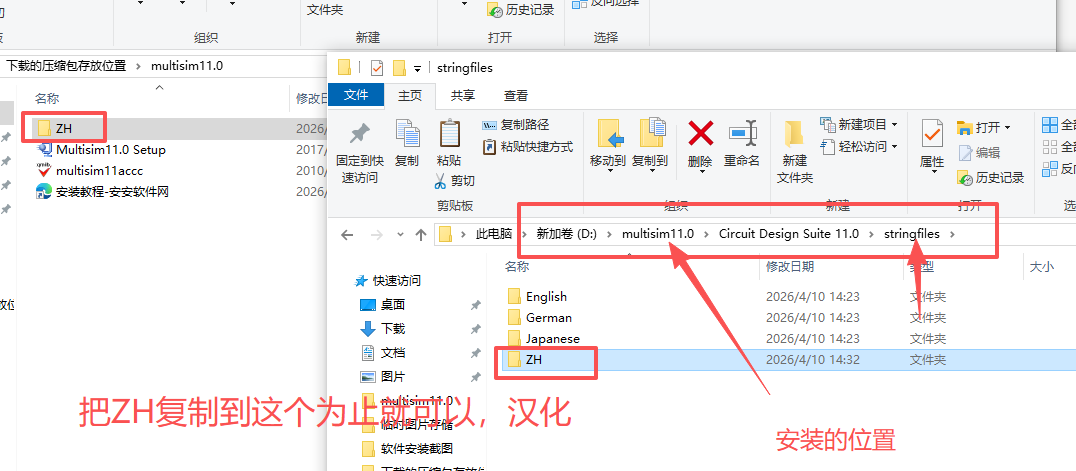

25. 如图描述

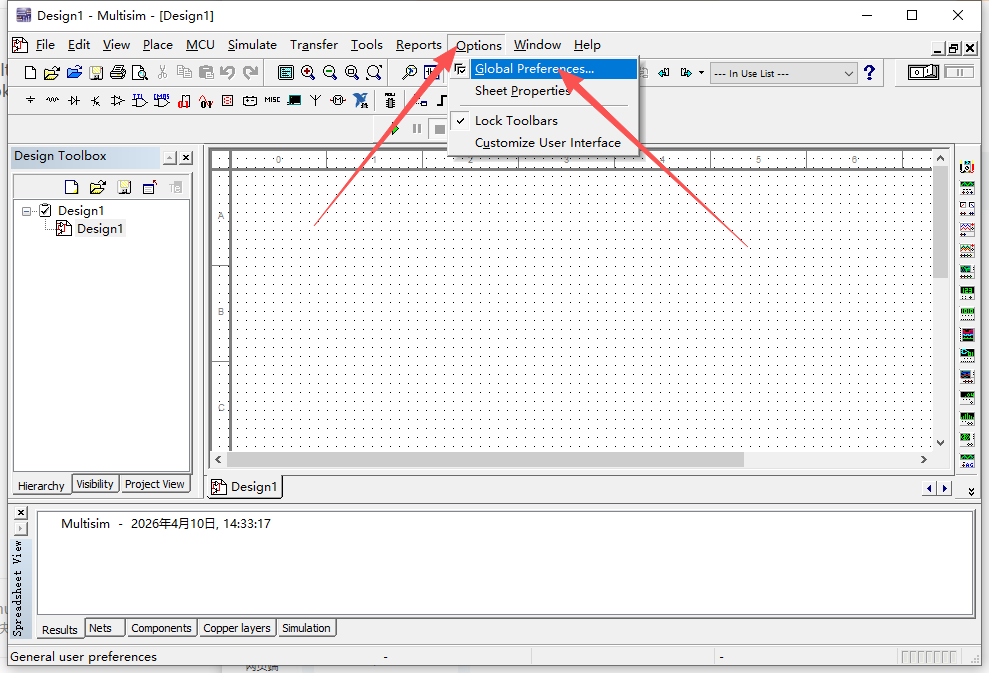

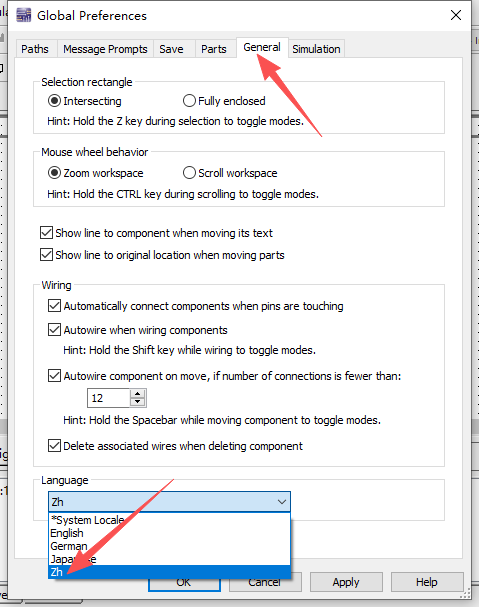

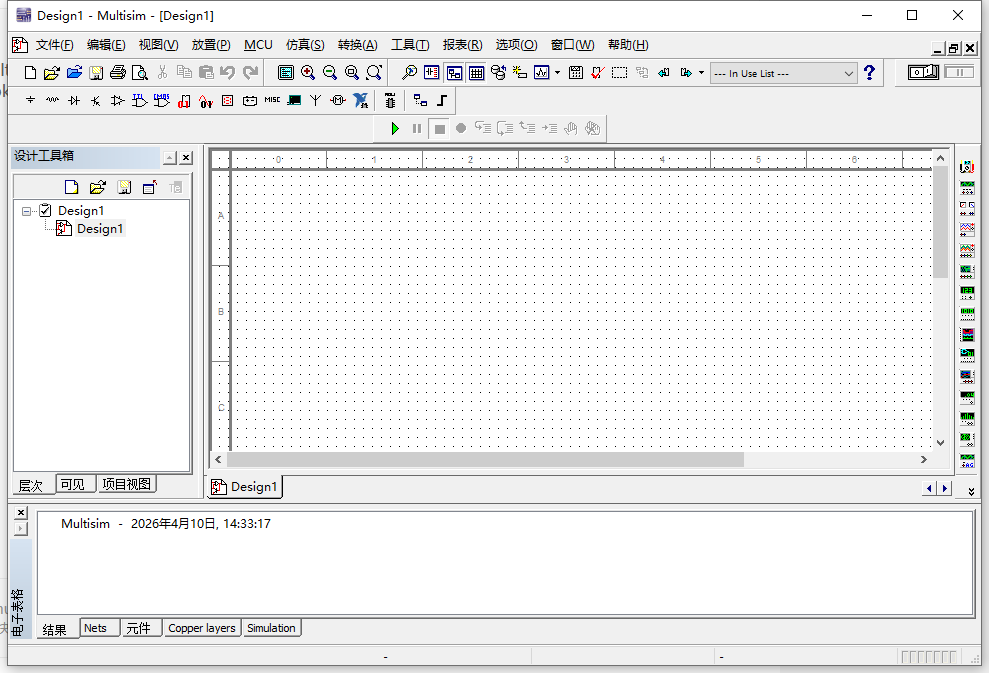

26. 设置中文

三、系统配置要求（官方标准，适配 Multisim11.0，无冗余）

最低配置（满足基础电路仿真，适配教学场景）

推荐配置（满足复杂电路 / 射频 / FPGA 仿真，适配工程设计）

补充说明

• 不支持 macOS 系统，仅适配 Windows 平台；Windows 8 及以上系统可兼容安装，但部分旧版虚拟仪器可能存在显示异常，建议优先使用 Windows 7 系统。
• 射频仿真、FPGA 仿真、蒙特卡洛分析等高级功能建议使用推荐配置，可大幅提升仿真速度与稳定性，避免卡顿、崩溃。
• 无需安装额外插件，安装包自带完整器件库与虚拟仪器，补丁更新后可直接使用所有核心功能。

四、完整官方快捷键（分行 无简化，适配 Multisim11.0，含新增功能快捷键）

基础文件操作快捷键

元件操作快捷键

视图控制快捷键

仿真与分析快捷键

虚拟仪器快捷键

11.0 新增功能专属快捷键

五、常见问题及解决方法（针对性 Multisim11.0，含补丁版适配问题）

1. 仿真运行后无结果，提示 “网表生成错误”

   解决方法：

• 检查电路是否使用了新增的页内 / 全局连接器，确保连接器命名唯一，无重复节点
• 确认所有元件均有对应的 SPICE 模型，删除无模型的自定义元件，重新选择器件库中的标准元件
• 打开 “视图→SPICE 网表”，查看网表错误提示，修复布线错误、节点未连接问题
• 升级至 11.0.2 补丁版，修复网表生成的已知 Bug，提升网表稳定性

2. 器件库无法加载、部分新增器件找不到

   解决方法：

• 确认安装时已完整安装器件库组件，未安装可重新运行安装程序选择 “修复”，勾选 “完整器件库”
• 检查器件库路径设置，在首选项中确认库文件路径正确，未被修改或移动
• 使用元件搜索功能（Ctrl+Shift+F），输入新增器件的厂商名称或型号（如 NXP、AC/DC 转换器），精准查找
• 手动加载补丁版新增的器件库，将补丁包中的库文件复制到软件安装目录的 “libraries” 文件夹下

3. FPGA 仿真失败，提示 “可编程逻辑模块加载异常”

   解决方法：

• 确认选中的 FPGA 器件型号支持仿真，部分高端 FPGA 型号仅支持 PCB 设计，不支持仿真
• 检查 FPGA 原理图连接是否正确，确保电源、接地、输入输出引脚连接无误
• 关闭其他占用大量系统内存的程序，FPGA 仿真对内存要求较高，建议内存不低于 4GB
• 重新安装 FPGA 仿真组件，运行安装程序选择 “修复”，勾选 “可编程逻辑仿真模块”

4. 虚拟仪器显示乱码、波形卡顿

   解决方法：

• 确认系统区域设置为中文（中国），非 Unicode 程序语言设置为中文，避免字符编码异常
• 更新显卡驱动到最新稳定版本，关闭显卡节能模式，启用硬件加速
• 升级至 11.0.2 补丁版，修复虚拟仪器显示 Bug，优化波形渲染速度
• 降低虚拟仪器采样频率，减少数据量，避免卡顿

5. 无法导出原理图至 Ultiboard 11 进行 PCB 设计

   解决方法：

• 确认已安装配套的 Ultiboard 11 软件，版本与 Multisim11.0 完全兼容（不可混用其他版本）
• 检查原理图中所有元件均有对应的 PCB 封装，无封装元件无法导出，可手动为元件指定封装
• 导出前运行电路规则检查（ERC），修复所有布线错误、节点冲突后再导出
• 优化正向标注设置，在 “工具→标注→正向标注” 中确认参数正确，确保网表同步

6. 软件启动缓慢、大文件仿真卡顿

   解决方法：

• 关闭不必要的后台程序，释放系统内存，建议内存不低于 4GB，复杂仿真建议 8GB 及以上
• 清理临时文件，删除 C 盘 Multisim 缓存目录下的冗余文件，将暂存盘设置为空间充足的磁盘
• 降低视图显示质量，关闭动画效果、阴影显示等非必要功能，提升操作流畅度
• 禁用自动备份功能，在首选项中调整备份频率或关闭自动备份，减少资源占用

六、实操应用落地案例（适配 Multisim11.0 新增功能，贴合教学与工程场景）

6.1 实操一：使用新增连接器搭建多级放大电路（11.0 专属）

1. 新建 Multisim 电路文件，从元件库中选择 NPN 晶体管（2N3904）、电阻、电容、12V 直流电源和 1kHz 正弦波信号源，同时添加页内连接器（Ctrl+Shift+J）和全局连接器（Ctrl+Shift+G）。
2. 搭建两级共射极放大电路，使用页内连接器连接两级电路的输入 / 输出端，避免布线杂乱；使用全局连接器连接电源和接地，确保所有模块供电稳定。
3. 放置示波器、万用表，示波器通道 1 测量输入信号，通道 2 测量输出信号，万用表测量两级晶体管的静态工作点。
4. 运行直流工作点分析，确认两级晶体管均工作在放大区，调整基极电阻使静态电流符合设计要求。
5. 运行瞬态分析，观察示波器波形，测量放大倍数，验证连接器连接的稳定性，确保两级电路信号传输正常。
6. 优化电路参数，调整集电极电阻和发射极电阻，提升放大倍数和带宽，完成多级放大电路设计，保存工程文件。

6.2 实操二：RC 低通滤波器仿真验证（适配 11.0 分析功能）

1. 新建电路文件，选择电阻（1kΩ）、电容（1μF）、函数发生器（10Hz-100kHz 正弦波）、示波器和波特图仪，搭建 RC 低通滤波器（电阻与电容串联，输入接电阻端，输出接电容端）。
2. 参数计算：根据公式 f_c=1/(2πRC) 计算截止频率约为 159Hz，理论上低于截止频率信号衰减小于 3dB，高于截止频率信号衰减大于 3dB。
3. 仿真分析（11.0 新增功能应用）：
   • 瞬态分析：输入 100Hz 和 200Hz 正弦波，观察输出波形幅度变化，验证低频信号衰减小、高频信号衰减大的特性
   • AC 单频分析（Ctrl+Shift+E）：设置不同频率点，精准测量各频率下的信号衰减，与理论值对比
   • 参数扫描分析：改变电阻值（500Ω-2kΩ），观察截止频率变化，验证 RC 参数对滤波特性的影响
4. 数据导出：将仿真数据导出至 Excel，绘制幅频特性曲线，与理论曲线对比，误差控制在 5% 以内，验证设计正确性。

6.3 实操三：FPGA 简单逻辑电路仿真（11.0 新增功能）

1. 新建电路文件，从 FPGA 器件库中选择基础 FPGA 芯片，添加开关、LED 指示灯、5V 直流电源和限流电阻，搭建简单的逻辑控制电路（实现开关控制 LED 点亮 / 熄灭）。
2. 通过 “工具→FPGA 仿真设置”，配置 FPGA 仿真参数，选择仿真模式，导入简单的逻辑控制程序（汇编语言或 C 语言）。
3. 放置逻辑分析仪，捕获输入（开关）和输出（LED）的时序波形，确认逻辑功能正确性。
4. 运行仿真，测试不同开关状态下 LED 的点亮情况，验证 FPGA 逻辑控制的稳定性。
5. 故障排查：故意断开 FPGA 电源，观察 LED 状态变化，学习 FPGA 电路的故障诊断方法，提升调试能力。

七、文章总结
