NI Multisim 14.0 中文版

一、Multisim 14.0 核心功能与升级亮点（官方发布重点）

（一）首发核心突破

1. 主动分析模式：Multisim 14.0 最显著的创新，可让用户更快速获得仿真结果和运行分析，通过全新的电压、电流、功率和温度探针，实时显示仿真数据，支持交互式调整参数并立即查看结果，大幅提升设计迭代效率。
2. MPLAB 微控制器协同仿真：首次实现与 MPLAB 的深度集成，支持微控制器与模拟电路协同仿真，使用数字逻辑搭建完整的模拟电路系统和微控制器控制界面，填补微控制器与模拟电路联合仿真的空白。
3. 器件库大幅扩充：新增 6,000 + 来自 TI、ADI、NXP、ST、美国国际整流器公司等主流厂商的真实器件模型，包含全新 MOSFET 和 IGBT 功率器件，器件参数均基于真实 datasheet，仿真结果更精准。
4. iPad 版 Multisim Touch 支持：借助全新的 iPad 版 Multisim，随时随地进行电路仿真，支持创建、编辑和仿真基本电路，与桌面版项目文件兼容，提升移动办公与教学便利性。
5. 电源设计能力强化：借助来自 NXP 和美国国际整流器公司开发的全新 MOSFET 和 IGBT，搭建先进的电源电路，优化 SPICE 仿真引擎，提升电力电子器件热分析精度，适配新能源汽车、光伏逆变器等场景。

（二）核心功能模块详解

1. 电路设计核心模块：提供直观的图形化电路捕捉环境，支持元件拖拽放置、自动连线、节点命名、元件参数快速编辑，内置 4500 + 基础元件库，支持自定义元件创建，适配从简单电阻电路到复杂系统级设计的全流程。
2. 增强型 XSPICE 仿真引擎：基于工业标准的 XSPICE 内核，优化算法提升仿真速度 30%，支持非线性器件建模、子电路嵌套、参数化元件，可实现从直流到射频的全频段电路仿真，结果与真实硬件测试高度吻合。
3. 电力电子热分析模块：强化 IGBT 和 MOSFET 热模型，可实时监测器件温度分布与热损耗，评估电力电子系统可靠性，适配开关电源、逆变器、电机控制等电力电子设计场景。
4. 虚拟仪器测试平台：集成示波器、函数发生器、万用表、频谱分析仪、逻辑分析仪、任意波形发生器等 20 种虚拟仪器，新增温度指示器和功率分析仪，支持多仪器并行测量，数据实时显示并可导出至 Excel 进行后处理。
5. 协同设计能力：与 Ultiboard 14.0 无缝集成，可直接将仿真验证后的原理图导出为 PCB 版图，支持元件封装匹配、网表同步更新，新增 Gerber 和 PCB 制造文件导出功能，形成从设计到制板的完整工作流。

（三）其他重要升级

• 用户自定义模板：支持创建和共享自定义设计模板，简化重复设计流程，提升团队协作效率。
• LabVIEW API 集成：支持 LabVIEW Multisim API 工具包实现设计自动化，可通过脚本控制仿真流程，提升复杂电路设计效率。
• 教学资源丰富化：内置电子教材、实验指导、电路示例库，支持教师创建自定义实验，适配电子工程、自动化、通信等专业的教学需求。

二、NI Multisim 14.0安装教程

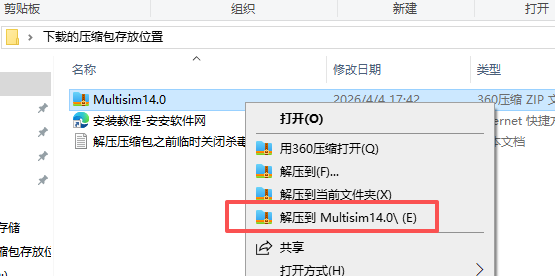

1. 下好压缩包，右键解压

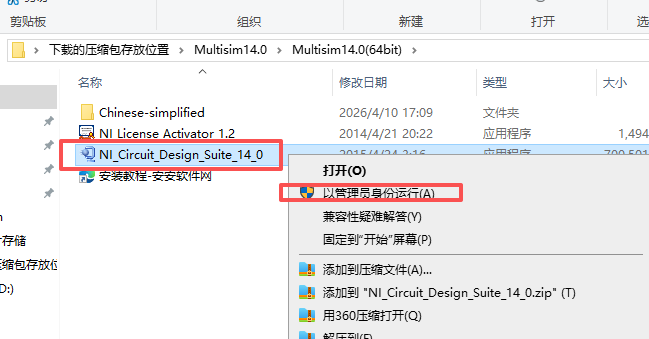

2. 打开解压的文件夹，右键如图运行

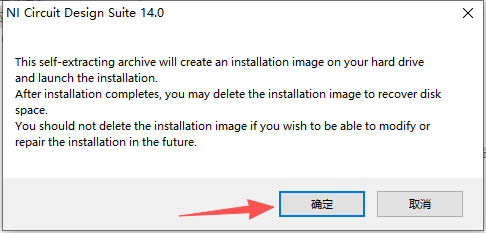

3. 确定

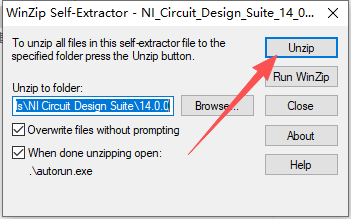

4. 点击unzip

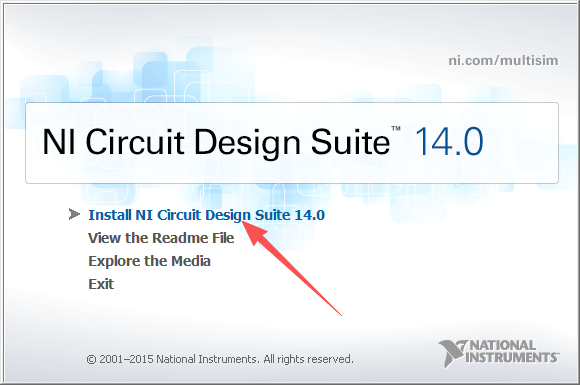

5. 点击第一个

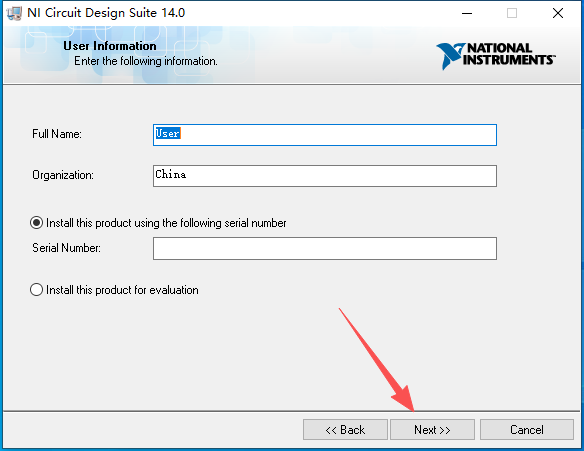

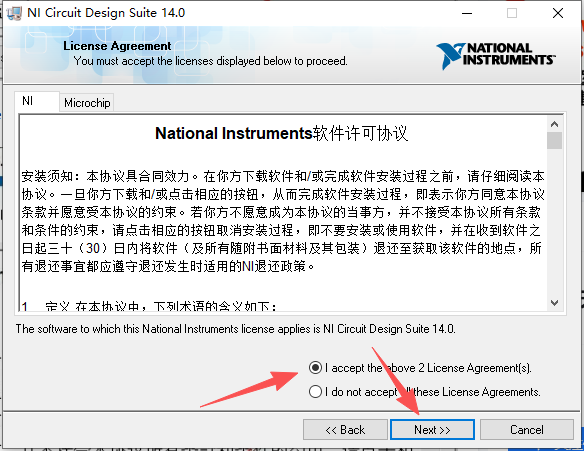

6. 点击next

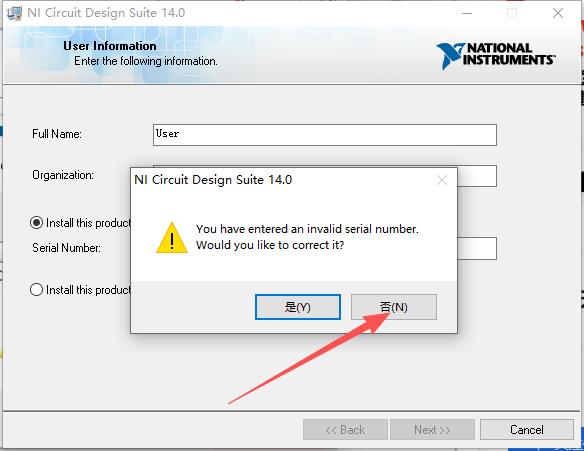

7. 点击否

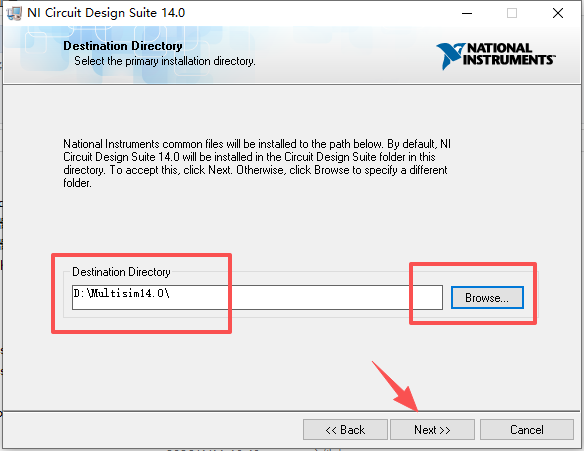

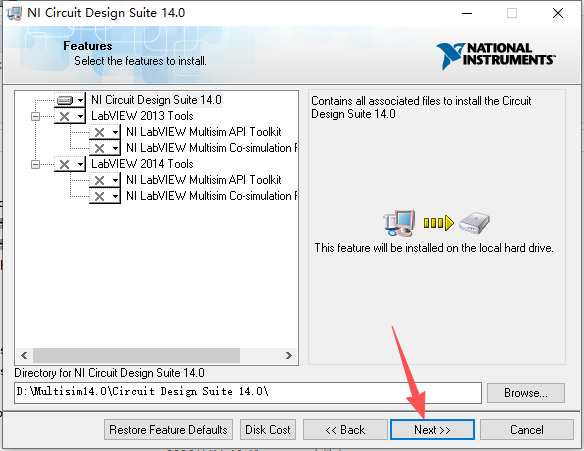

8. 选择安装位置
9. 点击next

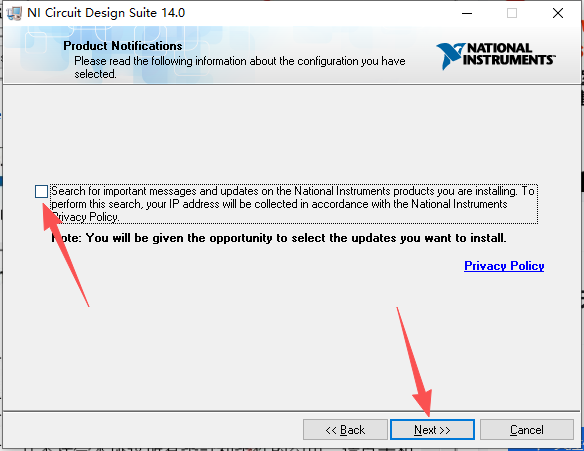

10. 点击next
11. 点击next

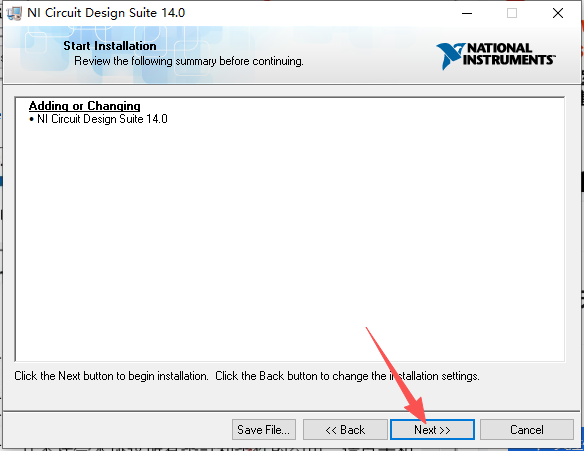

12. 点击next

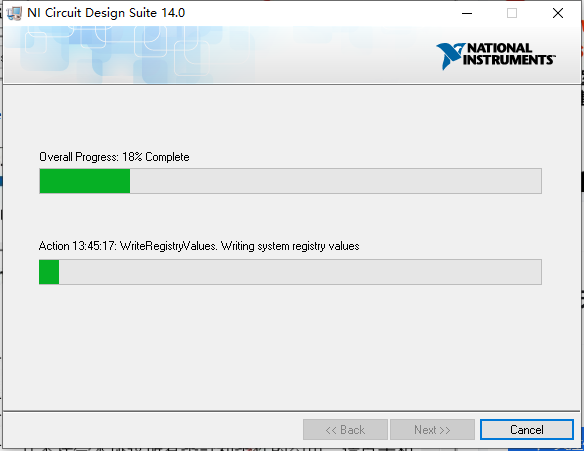

13. 等待安装

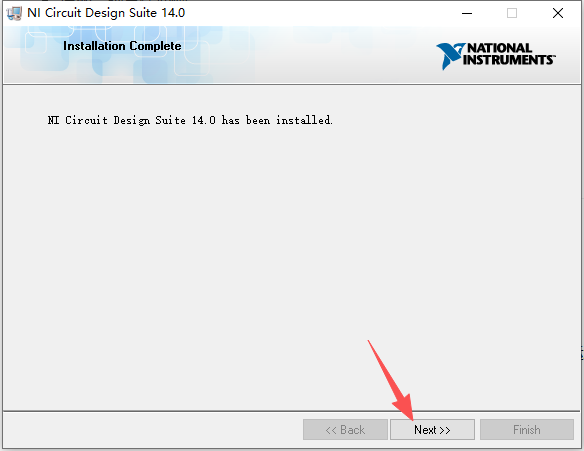

14. 点击next

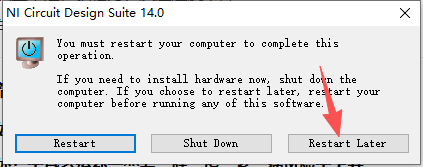

15. 点击第三个

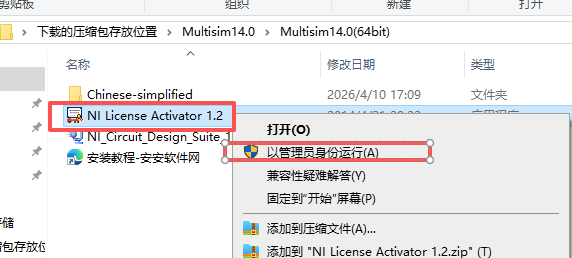

16. 返回到解压的文件夹，右键如图运行

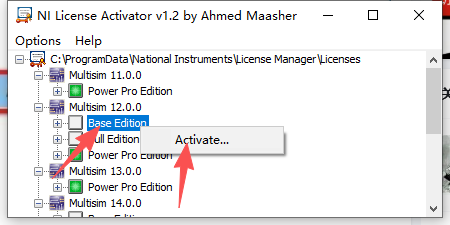

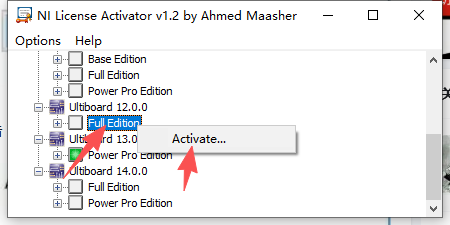

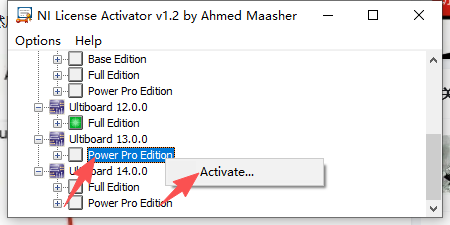

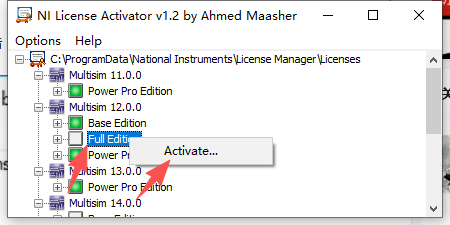

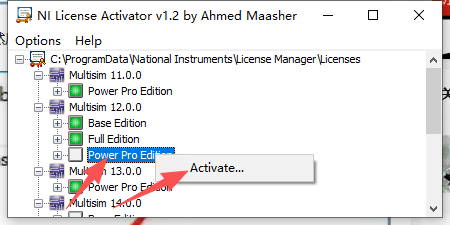

17. 里面全部右键点击A…如图

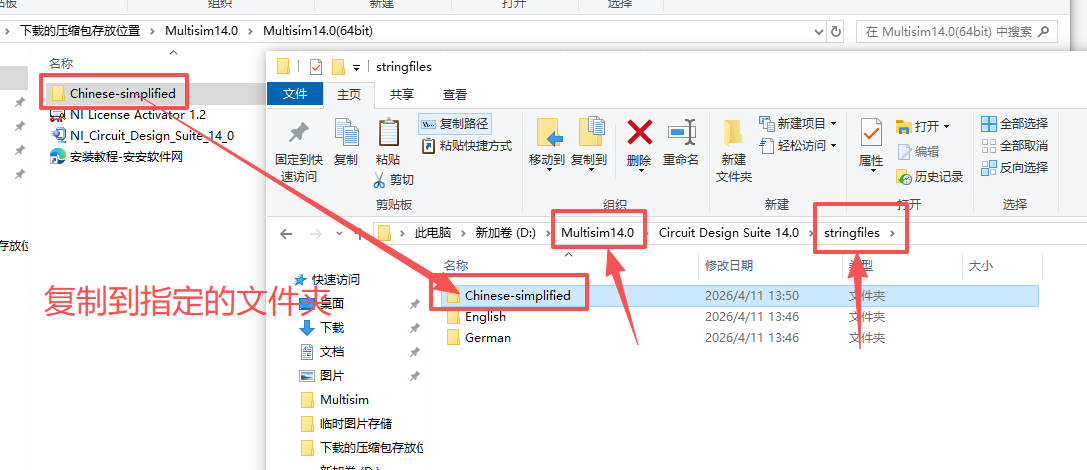

18. 如图文字描述

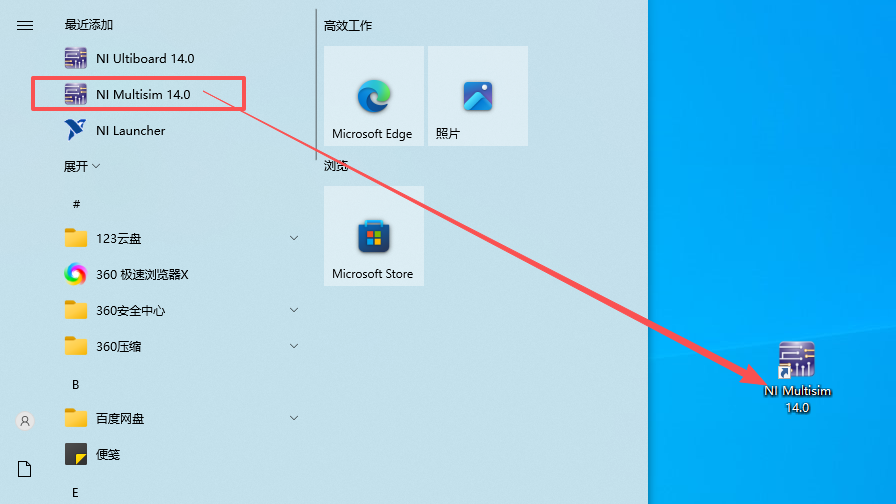

19. 拖住到桌面

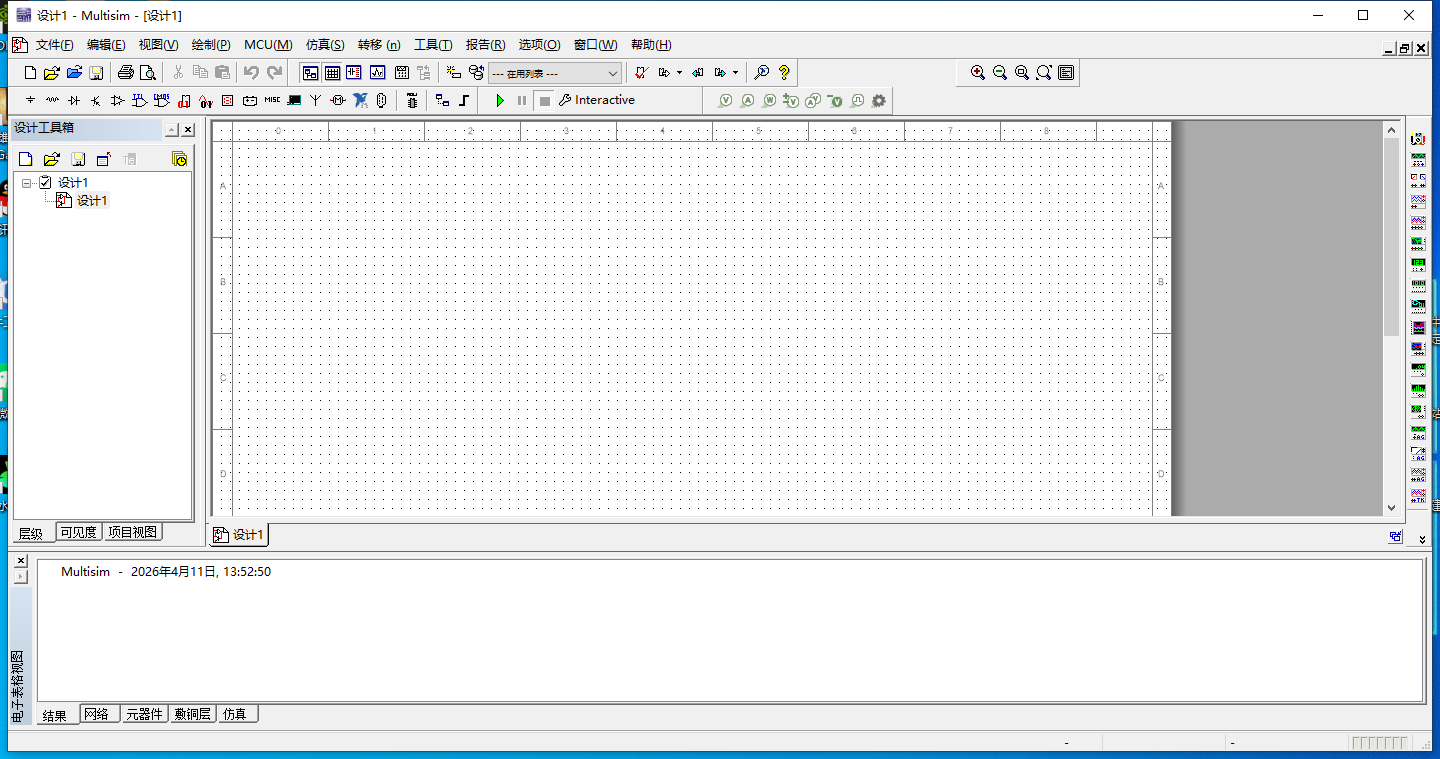

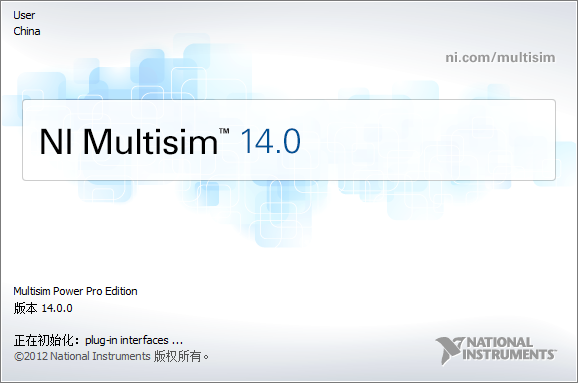

20. 启动


三、系统配置要求（官方标准，适配 Multisim14.0，无冗余）

最低配置（满足基础电路仿真，适配教学场景）

推荐配置（满足复杂电路 / 电力电子 / 微控制器仿真，适配工程设计）

补充说明

• Multisim14 不支持 macOS 系统，仅适配 Windows 平台，无需强调 Windows 系统。
• 微控制器协同仿真、电力电子热分析等高级功能建议使用推荐配置，提升仿真速度与稳定性。
• 工作目录建议使用纯英文路径，避免中文路径导致的文件读取异常、仿真失败。

四、完整官方快捷键（分行 无简化，适配 Multisim14.0，含新增功能快捷键）

基础文件操作快捷键

元件操作快捷键

视图控制快捷键

仿真与分析快捷键

虚拟仪器快捷键

14 新增功能专属快捷键

五、常见问题及解决方法（针对性 Multisim14.0，含仿真与协同问题）

1. 仿真运行后无结果，提示 “主动分析模式初始化失败”

   解决方法：

• 确认系统已安装.NET Framework 4.0 及以上版本，未安装可从微软官网下载安装
• 检查电路是否存在短路、开路或未连接的节点，确保电源与地正确连接
• 降低仿真复杂度，关闭不必要的探针，减少系统资源占用
• 升级至 SP1 补丁版，修复主动分析模式的已知 Bug

2. 无法与 MPLAB 建立协同仿真连接

   解决方法：

• 确认已安装 MPLAB X IDE 及对应的编译器，版本与 Multisim14.0 兼容
• 检查 Multisim 中 MPLAB 路径设置是否正确，在首选项中指定 MPLAB 安装目录
• 重启 Multisim 和 MPLAB 软件，确保无后台程序占用端口
• 重新安装协同仿真模块，运行安装程序选择 “修复”，勾选 “MPLAB 协同仿真”

3. 器件库为空或无法找到特定功率器件（14 新增问题）

   解决方法：

• 确认安装时已完整安装器件库组件，未安装可重新运行安装程序选择 “修复”，勾选 “完整器件库”
• 使用元件搜索功能（Ctrl+Shift+F），输入元件型号或参数进行精准查找
• 手动添加功率器件库，将 NXP 和美国国际整流器公司的库文件复制到指定路径并在软件中加载
• 更新软件补丁，修复已知的库文件加载异常问题

4. 主动分析模式探针显示数据异常

   解决方法：

• 检查探针连接是否正确，确保探针连接到有效节点
• 调整仿真步长，在分析设置中增加采样点数，提升数据精度
• 关闭其他占用大量系统内存的程序，主动分析模式对内存要求较高，建议内存不低于 4GB
• 重新安装探针组件，运行安装程序选择 “修复”，勾选 “主动分析模式模块”

5. 无法导出 Gerber 文件至 PCB 制造

   解决方法：

• 确认已安装 Ultiboard 14.0 软件，版本与 Multisim14.0 完全兼容
• 检查原理图中所有元件均有对应的 PCB 封装，无封装元件无法导出，可手动为元件指定封装
• 导出前运行电路规则检查（ERC），修复所有布线错误、节点冲突后再导出
• 优化 Gerber 设置，在导出对话框中选择正确的 PCB 制造商格式

6. 软件启动缓慢或界面卡顿

   解决方法：

• 关闭不必要的后台程序，释放系统内存，建议内存不低于 8GB，复杂仿真建议 16GB 及以上
• 清理临时文件，删除 C 盘 Multisim 缓存目录下的冗余文件，将暂存盘设置为空间充足的磁盘
• 降低视图显示质量，关闭动画效果、阴影显示等非必要功能，提升操作流畅度
• 禁用自动备份功能，在首选项中调整备份频率或关闭自动备份，减少资源占用

六、实操应用落地案例（适配 Multisim14.0 新增功能，贴合教学与工程场景）

6.1 实操一：使用主动分析模式设计 RC 振荡器（14 新增功能）

1. 新建 Multisim 电路文件，从元件库中选择电阻（10kΩ）、电容（100nF）、运算放大器（LM324）、12V 直流电源。
2. 搭建 RC 桥式振荡器电路，使用运算放大器作为放大元件，电阻和电容组成选频网络。
3. 放置主动分析模式探针（Ctrl+Shift+S），监测输出电压、电流和频率，实时显示仿真数据。
4. 运行仿真，观察振荡器输出波形，使用交互式调整工具改变电阻值，立即查看频率变化，验证 RC 振荡器频率公式 f=1/(2πRC)。
5. 优化电路参数，调整电阻和电容值，使输出频率达到设计要求，同时确保波形失真度小于 5%。
6. 导出仿真数据至 Excel，绘制频率响应曲线，完成 RC 振荡器设计。

6.2 实操二：MPLAB 协同仿真的 LED 流水灯控制（14 新增功能）

1. 新建电路文件，从元件库中选择 PIC16F877A 微控制器、8 个 LED 指示灯、5V 直流电源、限流电阻和开关。
2. 在 MPLAB X IDE 中编写 LED 流水灯控制程序，添加中文注释，实现 LED 依次点亮、循环流动的效果。
3. 在 Multisim 中设置 MPLAB 协同仿真（Ctrl+Shift+M），指定 MPLAB 项目文件路径，建立连接。
4. 放置逻辑分析仪和示波器，捕获微控制器输出信号与 LED 状态，验证逻辑功能正确性。
5. 运行协同仿真，观察 LED 流水灯效果，调整程序参数改变流水速度，验证微控制器控制的灵活性。
6. 优化程序代码，减少资源占用，提升运行效率，完成微控制器控制的 LED 流水灯设计。

6.3 实操三：电力电子 Buck 变换器设计与热分析（14 新增功能）

1. 新建 Multisim 电路文件，从元件库中选择 NXP MOSFET（BSC0906NS）、二极管（1N4007）、电感、电容、12V 直流电源和 PWM 信号源。
2. 搭建 Buck 变换器电路，使用 MOSFET 作为开关器件，二极管作为续流二极管，电感和电容组成滤波电路，PWM 信号源提供驱动信号。
3. 放置功率分析仪和温度指示器，设置热分析参数，包括环境温度、仿真时间、采样频率。
4. 运行直流工作点分析，确认 MOSFET 工作在正常电压范围，调整 PWM 占空比使输出电压达到 5V 设计要求。
5. 运行热分析，观察 MOSFET 温度分布与热损耗，验证散热系统设计是否满足要求，温度应低于器件最大允许温度 125℃。
6. 优化电路参数，调整滤波电路参数，降低输出纹波，同时优化散热系统，确保 MOSFET 温度在安全范围内，完成 Buck 变换器设计。

七、文章总结
