Proteus 8.4 SP2 专业电子设计自动化平台

一、Proteus 8.4 核心功能与升级亮点（官方发布重点）

（一）首发核心突破（2016 年官方发布版）

1. Windows 10 官方支持：首次全面提供 Windows 10 操作系统官方支持，解决上一版本在 Win10 系统下的兼容性问题，提升软件稳定性与响应速度。
2. 系统级 DPI 感知优化：更新文本和图标系统使其具备 DPI 感知能力，在 4K 等高分辨率显示器上实现更好的渲染效果，提升视觉体验与操作精度。
3. PCB 设计规则感知弯曲走线：在 PCB 布局模块中新增设计规则感知的弯曲走线支持，使从密集区域走线更轻松，简化复杂路线的放置，同时确保符合设计规则要求。
4. Arduino 模块仿真模型：新增 Arduino Uno、Nano 等主流模块的仿真模型，完成 MSP430G2X 系列微控制器支持，拓展嵌入式开发仿真范围。
5. 多轨道层编辑功能：支持同时编辑多条轨道的层属性，提高 PCB 设计效率，减少重复操作。
6. 手动轨道颈缩控制：在布线过程中通过 SHIFT 按钮手动控制轨道颈缩，提升 PCB 信号完整性设计能力。
7. Keepout 对象单层选项：为 Keepout 对象添加单层选项，增强 PCB 设计灵活性，适配复杂布局需求。
8. 打印设置增强：在 ARES 中增强打印设置，允许在铜层旁边打印焊膏和阻焊层，提升生产文件输出质量。

（二）SP1 版本核心更新（官方补丁包）

1. Windows 10 兼容性提升：修复 Win10 系统下的已知兼容性问题，优化 64 位系统性能，减少卡顿与闪退现象。
2. Arduino 仿真稳定性增强：修复 Arduino 模块仿真中的已知问题，提高固件加载成功率与仿真稳定性。
3. PCB 弯曲走线优化：改进弯曲走线算法，提升走线平滑度与设计规则兼容性，减少 DRC 错误。
4. 元件库更新：新增数百种电子元件模型，包括最新的传感器、功率器件、通信模块等，支持用户自定义元件模型导入。
5. 编译器集成增强：提升与 Arduino IDE、Keil MDK、IAR Embedded Workbench 等编译器的协同工作效率，支持一键导入编译后的固件文件进行仿真。

（三）核心功能模块详解

1. ISIS 智能原理图输入系统：
   • 原理图绘制：提供直观的原理图编辑环境，支持元件拖拽、自动连线、网络标号管理，适配模拟、数字、混合信号电路设计需求。
   • 元件库管理：内置数千种标准元件模型，支持用户自定义元件库创建与导入，适配特殊电路设计需求。
   • 电气规则检查：自动检查电路连接错误（如短路、开路、未连接引脚等），提高原理图设计质量。
   • 网表生成：支持生成标准网表文件，用于 PCB 布局与第三方仿真工具交互。
2. ARES PCB 设计系统：
   • PCB 布局：支持手动与自动布局，提供元件对齐、间距调整、布局规则设置等功能，适配单 / 双 / 多层 PCB 设计需求。
   • PCB 布线：支持手动与自动布线，新增设计规则感知弯曲走线、差分对布线、阻抗控制、过孔优化等功能，提高 PCB 信号完整性。
   • 3D 预览：支持 3D PCB 可视化预览，可旋转、缩放查看 PCB 立体效果，提前发现设计问题。
   • 生产文件导出：支持导出 Gerber、钻孔、物料清单（BOM）等生产文件，适配 PCB 制造需求。
3. VSM 虚拟系统建模：
   • 混合信号仿真：基于 SPICE3f5 引擎，支持模拟、数字、混合信号电路精准仿真，提供直流、交流、瞬态等多种分析模式。
   • 单片机协同仿真：全面支持 51/AVR/PIC/ARM/Arduino 等主流单片机，可加载 HEX/BIN 固件文件，实现硬件与软件协同仿真。
   • 虚拟仪器：内置 13 种专业虚拟仪器，包括示波器、逻辑分析仪、信号发生器、虚拟终端、频谱分析仪等，面板操作与实物仪器一致。
   • 调试功能：支持源代码单步、断点设置、变量显示、内存查看等调试功能，适配嵌入式系统开发需求。
4. 协同与数据管理模块：
   • 编译器集成：无缝对接 Keil、IAR、MPLAB、Arduino IDE 等主流编译器，支持一键导入编译后的固件文件进行仿真。
   • 数据交换：支持 SCH、PCB、HEX、BIN、Gerber 等多格式文件导入导出，适配跨工具协同设计需求。
   • 项目管理：支持多文件项目管理，提供版本控制、文件备份等功能，适配大型团队协作项目需求。

二、极简安装教程（适配 Proteus 8.4 SP1，步骤清晰可直接操作）

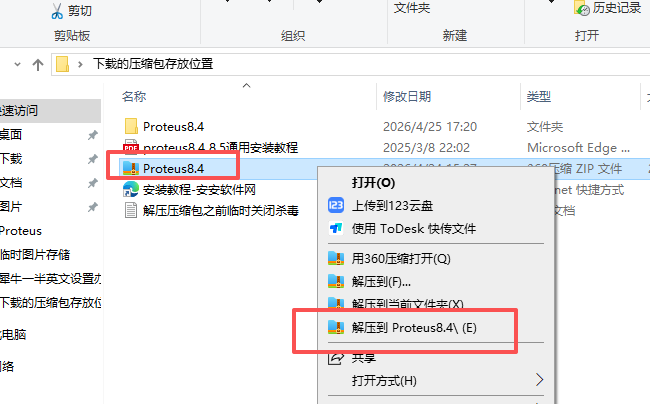

1. 下载好压缩包，右键如图解压

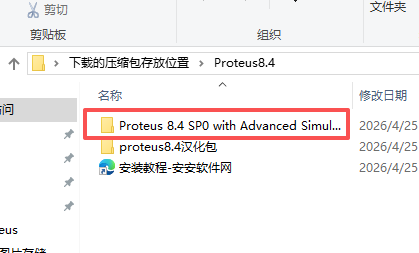

2. 打开解压的文件夹，在打开第一个文件夹如图

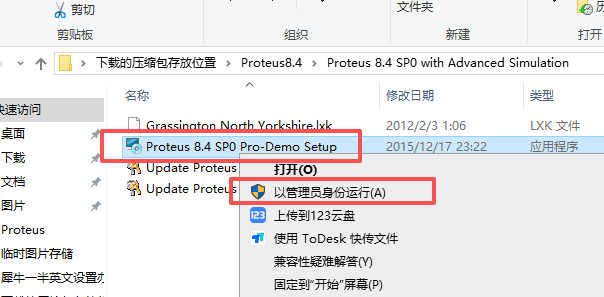

3. 右键如图运行

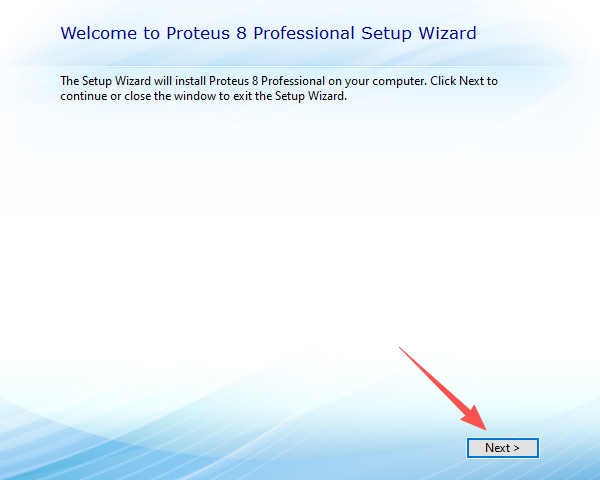

4. 点击next

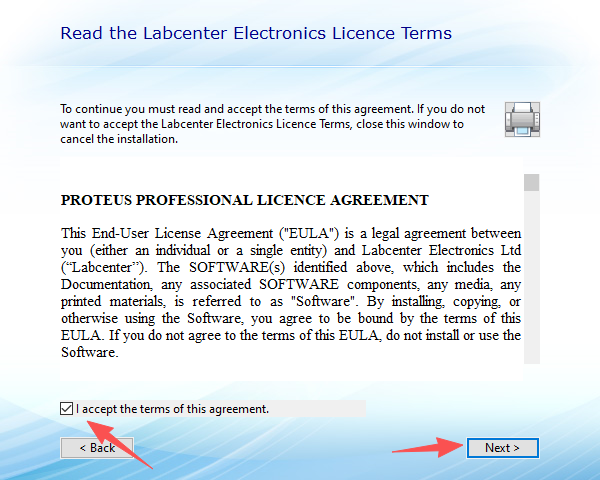

5. 勾选点击next

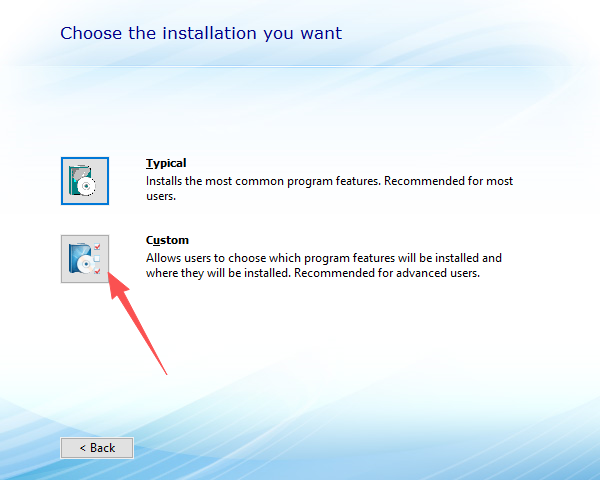

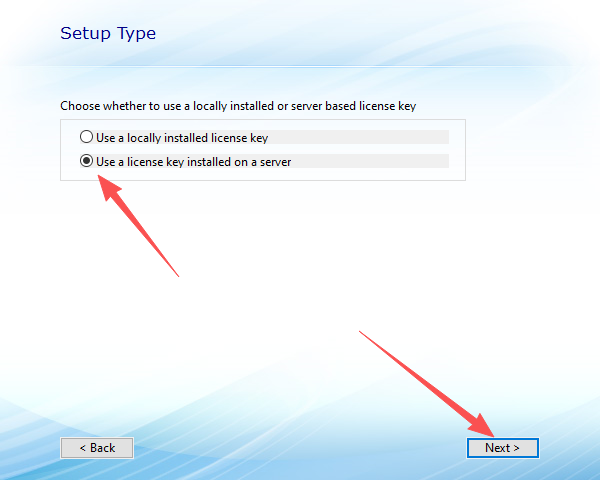

6. 选择下边，点击next

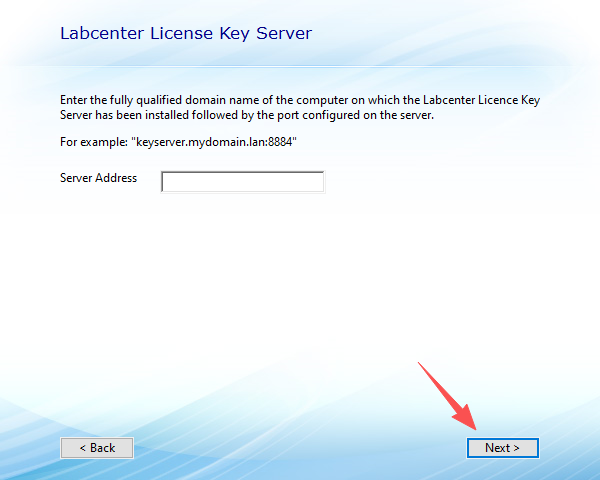

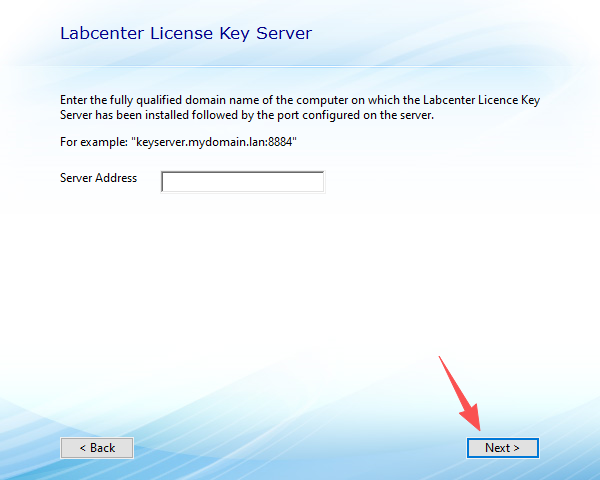

7. 点击next
8. 点击next

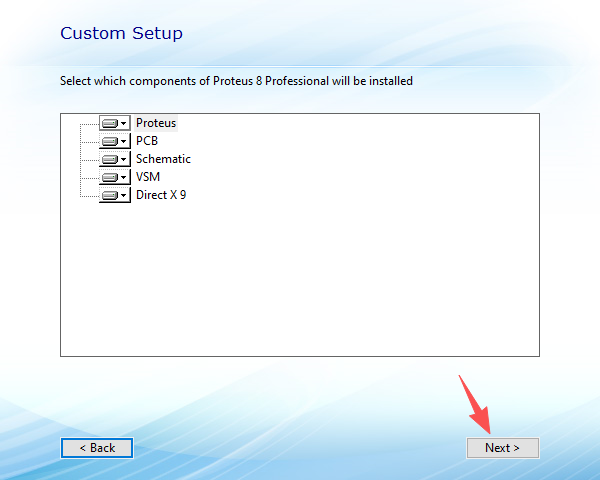

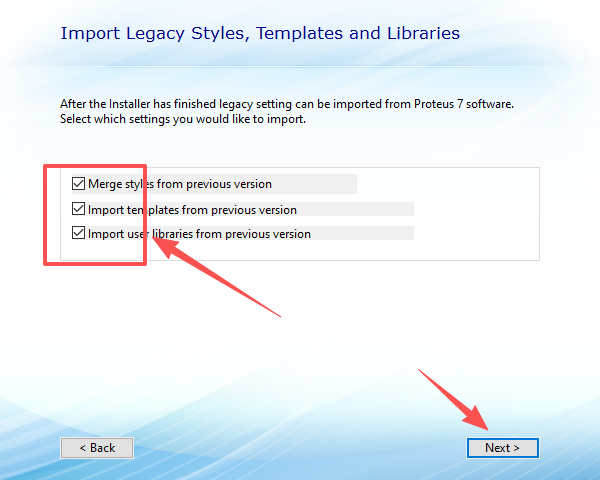

9. 勾选全部点击next
10. 点击下边

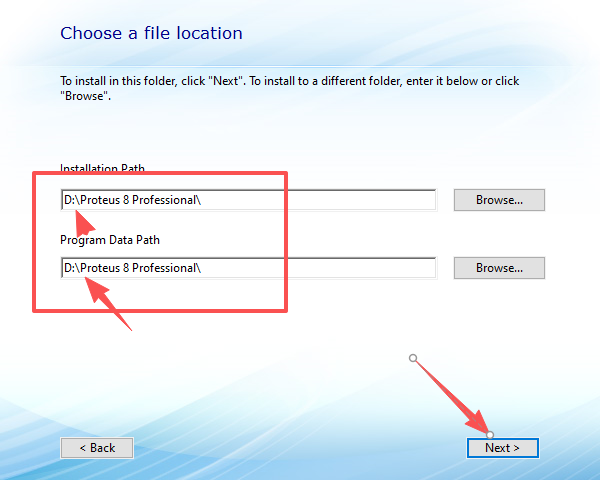

11. 改位置如图点击next

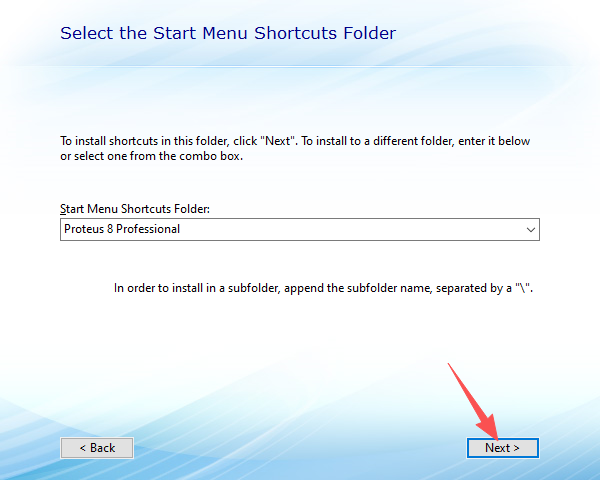

12. 点击next
13. 点击next

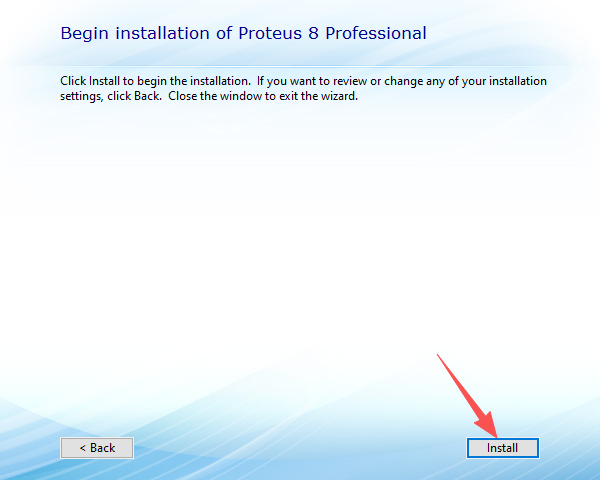

14. 点击install

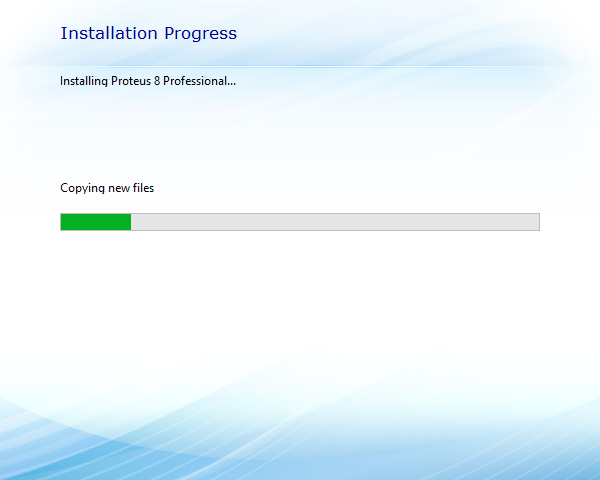

15. 等待

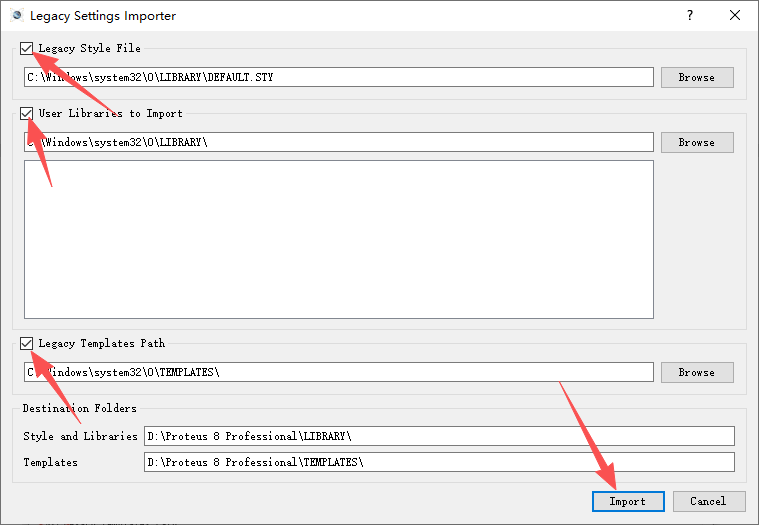

16. 如图都勾选

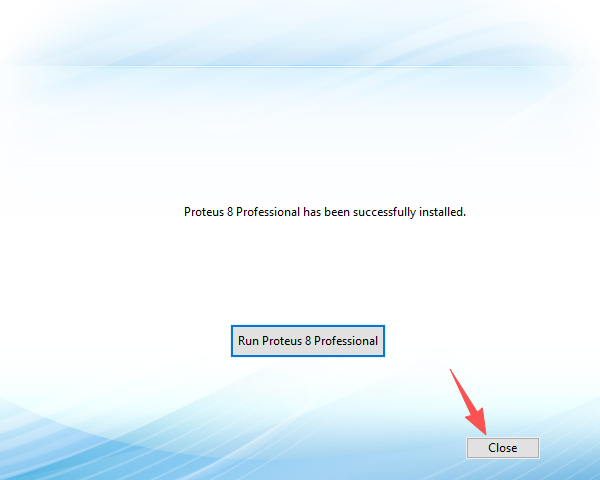

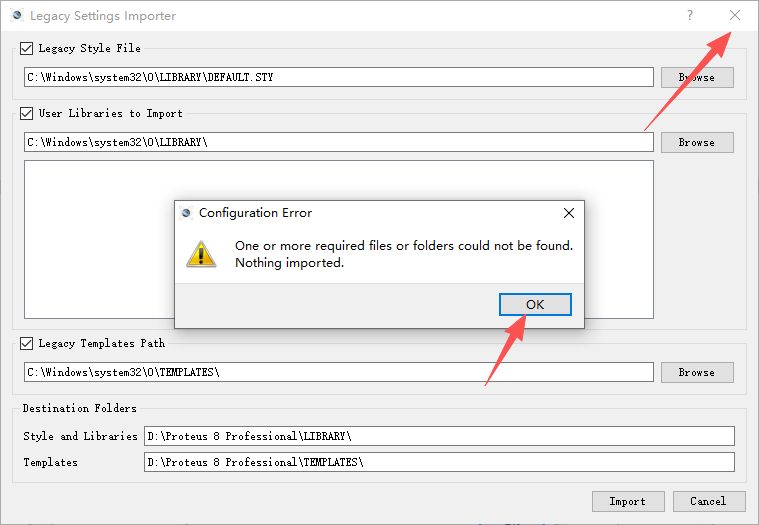

17. 关闭
18. 返回到解压的文件夹，在打开如图文件夹

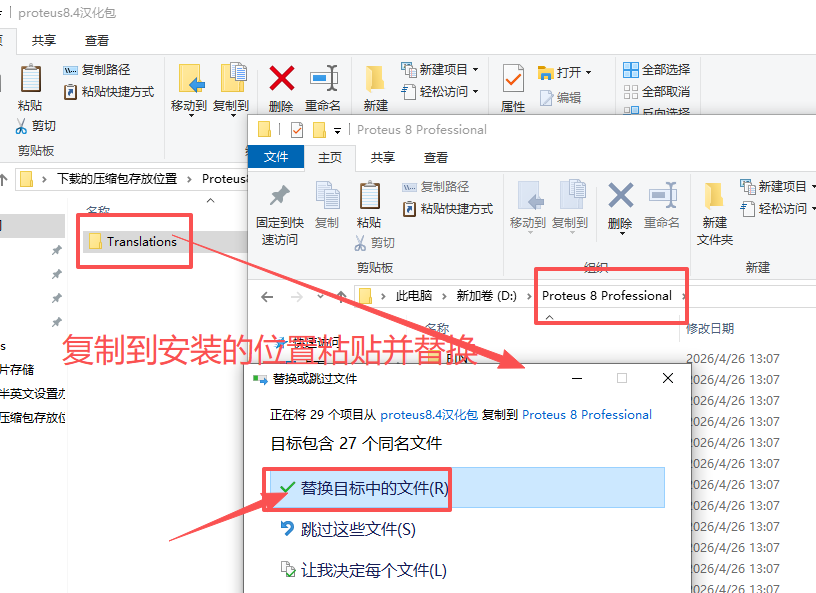

19. 如图文件描述操作

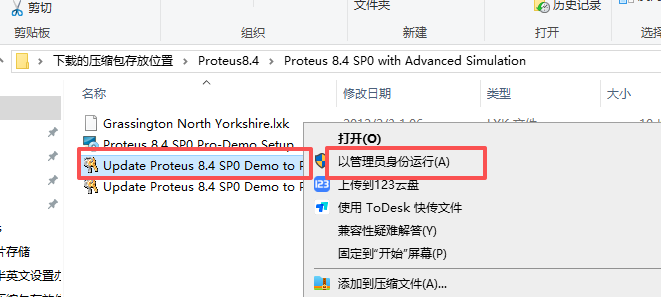

20. 返回到解压的文件夹，右键如图运行

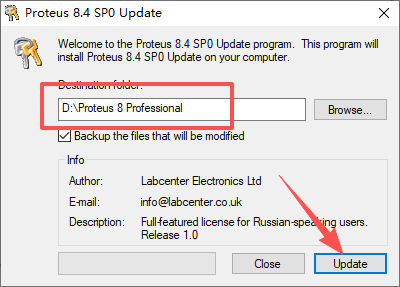

21. 选择位置如图，点击右下角

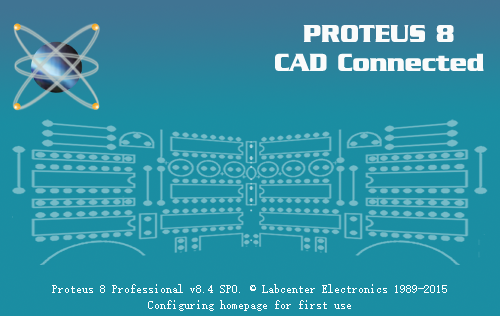

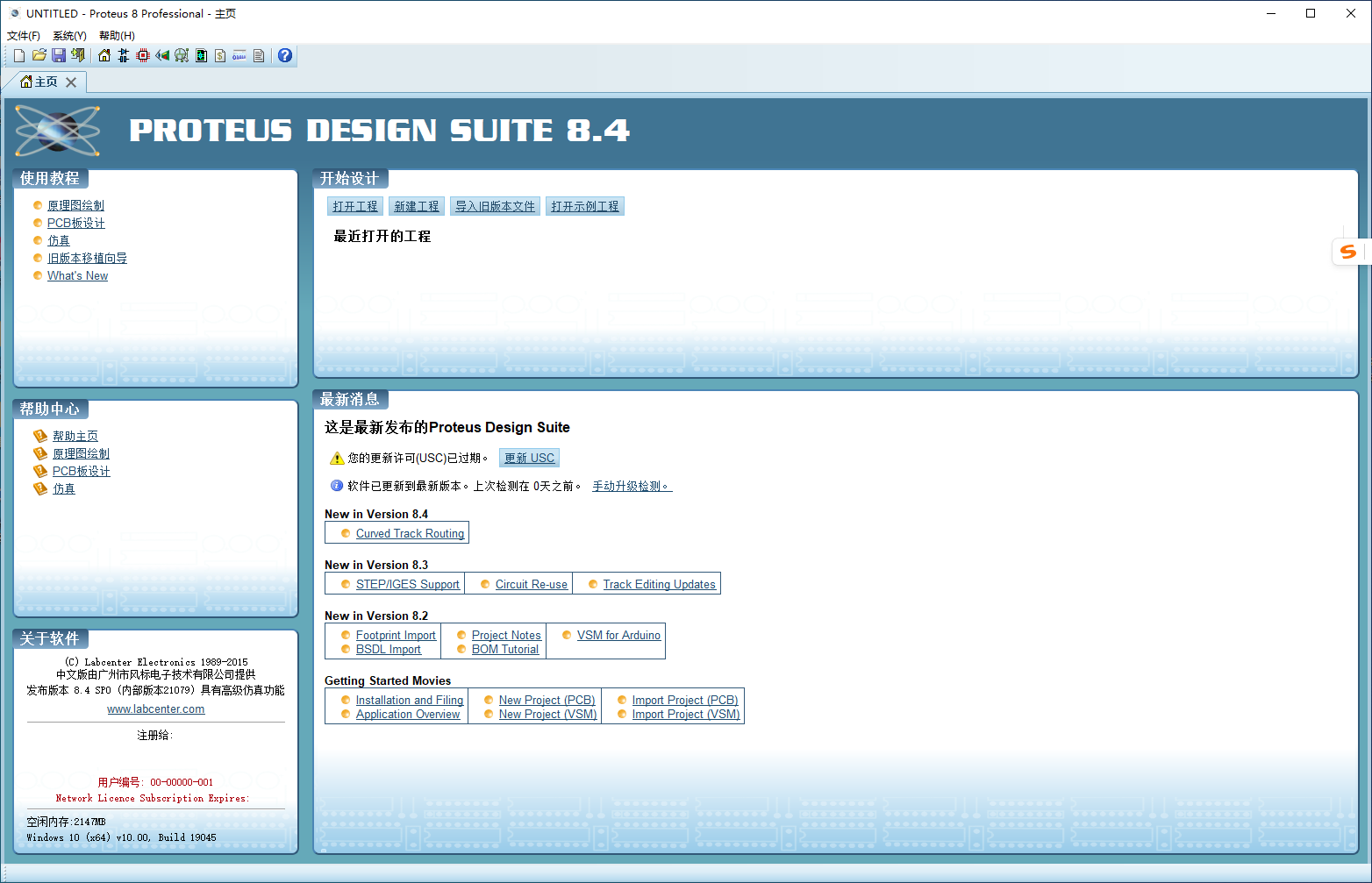

22. 启动

三、系统配置要求（官方标准，适配 Proteus 8.4 SP1，无冗余）

最低配置（满足基础电路设计与小型单片机仿真，适配教学与小型项目）

推荐配置（满足复杂电路设计 / 单片机仿真 / PCB 布局，适配专业项目）

补充说明

• 复杂大型电路设计、ARM/Arduino 单片机协同仿真、3D PCB 预览等场景，必须使用推荐配置，否则易出现卡顿、崩溃。
• 高分辨率显示器（1920×1080 及以上）可提升原理图与 PCB 编辑效率，Proteus 8.4 的 DPI 感知功能在 4K 显示器上表现更佳。
• 工作目录与文件路径严禁包含中文与空格，否则会导致文件读取失败、模型损坏等问题。
• Win11 系统需通过兼容模式（Windows 10）+ 禁用 DPI 缩放 + 以管理员运行 + 手动安装 VC++ 2013 运行库方可稳定运行。
• 大型电路仿真和 3D PCB 预览在处理复杂任务时，建议增加内存至 8GB 及以上，使用独立显卡提升性能。

四、完整官方快捷键（分行 无简化，适配 Proteus 8.4 SP1，含核心功能快捷键）

基础文件操作

视图控制

模型操作

电路设计专用快捷键

仿真控制快捷键

Arduino/ARM 单片机仿真专用快捷键

五、常见问题及解决方法（针对性 Proteus 8.4 SP1，含安装与功能问题）

1. 安装后无法启动，提示 “MSVCR120.dll is missing”

   解决方法：下载安装 Microsoft Visual C++ 2013 Redistributable（x86 和 x64 版本），安装完成后重启电脑即可解决。

2. Win11 系统下运行卡顿或闪退

   解决方法：右键 Proteus 快捷方式→属性→兼容性→勾选 “以兼容模式运行这个程序”（选择 Windows 10）→勾选 “以管理员身份运行此程序”→勾选 “禁用显示缩放”→应用→确定。

3. Arduino 仿真时提示 “无法加载 HEX 文件”

   解决方法：确认 HEX 文件路径正确（纯英文路径）；检查 Arduino 型号与 HEX 文件编译目标一致（如 Uno 需选择对应的 ATmega328P 芯片）；在 Arduino 属性窗口中重新选择 HEX 文件；更新 Proteus 至 SP1 版本，修复已知的 Arduino 仿真问题。

4. PCB 弯曲走线功能无法正常工作

   解决方法：确认已启用设计规则感知弯曲走线功能（在 ARES 中选择 “Tools→Options→Routing”）；检查 PCB 设计规则是否正确设置（如最小线宽、最小间距等）；更新 Proteus 至 SP1 版本，修复已知的弯曲走线算法问题。

5. 高分辨率显示器下界面显示模糊

   解决方法：确认已安装 Proteus 8.4 SP1 版本（DPI 感知功能在 SP1 中优化）；右键 Proteus 快捷方式→属性→兼容性→勾选 “禁用显示缩放”→应用→确定；更新显卡驱动至最新版本，修复显示异常问题。

6. PCB 自动布线时提示 “内存不足”

   解决方法：关闭不必要的后台程序；增加系统内存至 8GB 及以上；对 PCB 进行轻量化处理（如简化元件封装、减少过孔数量）；启用自动布线优化设置（减少布线层数、增大线宽）；使用 SSD 存储和 16GB 内存，提升布线速度。

7. 多轨道层编辑功能无法使用

   解决方法：确认已选中多条轨道（按住 Ctrl 键点击选择）；在 ARES 中选择 “Edit→Edit Layer” 进行层编辑；更新 Proteus 至 SP1 版本，修复已知的多轨道编辑问题。

六、实操应用落地案例（适配 Proteus 8.4 SP1 新增功能，贴合实际场景）

6.1 实操一：Arduino Uno LED 流水灯仿真（Arduino 模块支持）

1. 进入 Proteus ISIS，点击 “新建项目”，选择 “DEFAULT” 模板，设置项目名称和保存路径。
2. 点击元件模式（P 按钮），搜索并添加以下元件：Arduino Uno R3、LED（8 个）、220Ω 电阻（8 个）、5V 电源。
3. 绘制原理图：将 LED 通过电阻连接到 Arduino Uno 的数字引脚 2-9，VCC 和 GND 连接到电源。
4. 在 Arduino IDE 中编写 LED 流水灯程序，编译生成 HEX 文件。
5. 双击 Arduino Uno，在弹出的属性窗口中选择生成的 HEX 文件，设置晶振频率为 16MHz。
6. 点击仿真运行按钮（左下角播放图标），观察 LED 流水灯效果，使用虚拟示波器查看数字引脚输出波形。
7. 调试程序：设置断点（F9），单步运行（F6），查看变量值，优化程序逻辑，适配 Arduino 开发需求。

6.2 实操二：温度传感器信号采集与 LCD 显示（混合信号分析 + 弯曲走线）

1. 进入 Proteus ISIS，添加以下元件：DS18B20 温度传感器、STM32F103C8T6 单片机、LCD1602 显示屏、5V 电源、电阻电容等。
2. 绘制原理图：将 DS18B20 数据引脚连接到单片机 GPIO 口，LCD1602 连接到单片机 GPIO 口。
3. 在 Keil MDK 中编写程序：初始化 DS18B20 和 LCD1602，读取温度值，显示在 LCD1602 上。
4. 编译生成 HEX 文件，加载到单片机中。
5. 启动仿真，使用虚拟示波器查看 DS18B20 输出波形，验证信号采集精度。
6. 调整程序参数，优化温度采集系统性能，适配工业控制、物联网等领域需求。
7. 将原理图导入 ARES，使用弯曲走线功能优化 PCB 布局，执行 DRC 检查，导出生产文件。

6.3 实操三：PCB 设计与 3D 预览（ARES PCB 布局优化 + 弯曲走线）

1. 在 Proteus ISIS 中完成原理图设计，执行电气规则检查（ERC），确保电路连接正确。
2. 点击 “Design→Update PCB Design”，将原理图导入 ARES PCB 设计系统。
3. 在 ARES 中设置 PCB 参数：板尺寸、层数、线宽、过孔大小等，使用布局技术文件功能快速设置板边和钻孔参数。
4. 进行元件布局（手动或自动），使用弯曲走线功能（按住 Shift 键）优化关键信号路径布线。
5. 进行 PCB 布线：使用自动布线功能（Auto Route）或手动布线，设置差分对布线、阻抗控制等高级参数。
6. 执行设计规则检查（DRC），确保 PCB 设计符合生产要求。
7. 点击 “View→3D Preview”，进入 3D PCB 预览模式，旋转、缩放查看 PCB 立体效果，检查元件间距、过孔位置等问题。
8. 导出生产文件：生成 Gerber 文件、钻孔文件、物料清单（BOM），适配 PCB 制造需求。
