一、Proteus 8.17 核心功能与升级亮点（官方发布重点）

（一）首发核心突破（2023 年官方发布版）

1. 推挤布线编辑 (Push and Shove Route Editing)：Proteus 8.17 最重大升级，布线编辑操作可自动移动其他走线和过孔，为当前布线腾出空间，支持通过SHIFT+P快捷键快速切换推挤模式，大幅提升高密度 PCB 设计效率，尤其适合 BGA 封装与复杂布线路径优化。
2. MicroPython 嵌入式编程仿真 (Proteus VSM for MicroPython)：新增 uPython 嵌入式编程的模拟产品，最初针对Raspberry Pi Pico和ESP32开发板，支持 MicroPython 代码直接导入并与硬件协同仿真，实现 “代码编写 – 硬件仿真 – 调试优化” 全流程一体化开发。
3. 差分对布线算法改进 (Diff Pair Routing Enhancement)：差分对路由算法全面优化，支持自动启停并尝试穿过阻挡终端焊盘的元件完成路由，更好地处理旋转组件终端，提升高速电路（如 USB3.0、HDMI、Ethernet）差分对布线效率与信号完整性。
4. 路线命令中心升级 (Route Command Centre Update)：集成所有路线放置、编辑和 Visual DRC 配置选项的对话框，新增推挤模式切换、差分对参数设置、泪滴生成控制等功能，支持在放置或编辑走线时随时修改或调整布线参数，提升布线效率与灵活性。
5. 泪滴生成优化 (Teardrop Generation Improvement)：新增优化泪滴生成算法，支持 IPC-7351B 标准封装，强化 PCB 电气与机械性能，减少焊接应力与信号反射，提升 PCB 可靠性。
6. 3D 可视化引擎增强 (3D Visualization Engine Upgrade)：增强 3D 可视化引擎，能直观查看 PCB 三维结构，支持 STEP/IGES 格式文件导入导出，方便与机械设计软件（如 SolidWorks、AutoCAD）协同工作，提前发现 PCB 与外壳的结构冲突。
7. DRC 检查规则扩展 (DRC Check Rules Expansion)：新增 20 余项 DRC 检查规则，包括贯通孔、盲孔和埋孔三类智能过孔检查，适配高密度多层板设计需求，大幅降低 PCB 设计错误率。
8. 文件格式升级：引入新的文件格式，不向后兼容旧版本软件，提升文件稳定性与数据完整性。

（二）核心功能模块详解

1. ISIS 智能原理图输入系统：
   • 原理图绘制：提供直观的原理图编辑环境，支持元件拖拽、自动连线、网络标号管理，适配模拟、数字、混合信号电路设计需求，新增 MicroPython 开发专用符号库（Pi-Pico、ESP32 等）。
   • 元件库管理：内置数万种标准元件模型，支持用户自定义元件库创建与导入，保留库部件网络搜索功能，一键从网络导入元件，包含原理图符号、PCB 封装与 3D 模型，新增 MicroPython 开发板专用元件库。
   • 电气规则检查：自动检查电路连接错误（如短路、开路、未连接引脚等），提高原理图设计质量，新增 MicroPython 开发专用电气规则检查（如 GPIO 引脚配置、电源管理等）。
   • EDIF2 导入：支持 EDIF2 文件格式原理图导入，从第三方 EDA 工具无缝迁移设计，提升跨工具协同能力。
   • 多板设计支持：单个原理图包含多个刚性 PCB 的设计逻辑，每块板可拥有独立层堆叠与设计规则，通过简单组合框切换特定板上工作。
2. ARES PCB 设计系统（布线增强与 3D 可视化核心）：
   • 推挤布线编辑 (Push and Shove Route Editing)：布线编辑操作可自动移动其他走线和过孔，为当前布线腾出空间，支持通过SHIFT+P快捷键快速切换推挤模式，适配高密度 PCB 设计与复杂布线路径优化。
   • 差分对布线算法改进：差分对路由算法全面优化，支持自动启停并尝试穿过阻挡终端焊盘的元件完成路由，更好地处理旋转组件终端，提升高速电路差分对布线效率与信号完整性。
   • 路线命令中心升级：集成所有路线放置、编辑和 Visual DRC 配置选项的对话框，新增推挤模式切换、差分对参数设置、泪滴生成控制等功能，支持在放置或编辑走线时随时修改或调整布线参数。
   • 泪滴生成优化：新增优化泪滴生成算法，支持 IPC-7351B 标准封装，强化 PCB 电气与机械性能，减少焊接应力与信号反射，提升 PCB 可靠性。
   • 3D 可视化引擎增强：增强 3D 可视化引擎，能直观查看 PCB 三维结构，支持 STEP/IGES 格式文件导入导出，方便与机械设计软件协同工作，提前发现 PCB 与外壳的结构冲突。
   • PCB 布局：优化自动布局算法，支持双面自动布局，引入平面规划与布局室功能，提升布局效率与合理性，特别适配 BGA 元件与高密度 PCB 设计，新增多板布局同步功能。
   • PCB 布线：支持手动与自动布线，设计规则感知弯曲走线、差分对布线、阻抗控制、过孔优化（贯通孔、盲孔和埋孔三类智能过孔），高速路由隔离功能提升信号完整性，新增多板布线同步功能。
   • 生产前检查清单：全面重构生产前检查清单，所有检查均可选，保留最后一个日志作为错误处理参考，项目变更后日志自动标记为无效，提升 PCB 设计质量控制效率。
3. VSM 虚拟系统建模（MicroPython/STM32H7 增强）：
   • 混合信号仿真：基于 SPICE3f5 引擎，支持模拟、数字、混合信号电路精准仿真，提供直流、交流、瞬态等多种分析模式，新增 SMPS 开关电源分析工具，提升电源电路仿真精度。
   • 单片机协同仿真：全面支持 51/AVR/PIC/ARM/STM32H7/RISC-V/Pi-Pico/ESP32 等主流单片机，可加载 HEX/BIN/MicroPython 固件文件，实现硬件与软件协同仿真，STM32H7/Pi-Pico/ESP32 模块支持更多外设与中断仿真。
   • MicroPython 嵌入式编程仿真：新增 uPython 嵌入式编程的模拟产品，支持 MicroPython 代码直接导入并与硬件协同仿真，实现 “代码编写 – 硬件仿真 – 调试优化” 全流程一体化开发，最初针对 Raspberry Pi Pico 和 ESP32 开发板。
   • 虚拟仪器：内置 13 种专业虚拟仪器，包括示波器、逻辑分析仪、信号发生器、虚拟终端、频谱分析仪等，面板操作与实物仪器一致，改进的数字示波器采样率提升仿真数据精度。
   • 调试功能：支持源代码单步、断点设置、变量显示、内存查看等调试功能，适配嵌入式系统开发需求，新增 MicroPython 专用调试功能（如 REPL 交互、变量实时监控等）。
4. 多板设计与协同模块：
   • 多板报告增强：扩展多板设计系统至报告模块，支持按需生成特定板的报告（如物料清单、制造报告等），提升多板设计项目管理效率。
   • 库管理器：全新 GUI 设计，支持单击预览、属性查看、网络共享，保留库部件网络搜索功能，提升库管理效率与多用户协作能力，新增 MicroPython 开发板专用库管理功能。
   • 编译器集成：无缝对接 Keil、IAR、MPLAB、Arduino IDE、STM32CubeIDE、MicroPython IDE 等主流编译器，支持一键导入编译后的固件文件进行仿真。
   • 数据交换：支持 SCH、PCB、HEX、BIN、Gerber X2、STEP/IGES、EDIF2 等多格式文件导入导出，适配跨工具协同设计需求，新增多板设计数据交换功能。
   • 项目管理：支持多文件项目管理，提供版本控制、文件备份等功能，适配大型团队协作项目需求，新增多板项目管理功能。

二、极简安装教程（适配 Proteus 8.17 SP5，步骤清晰可直接操作）

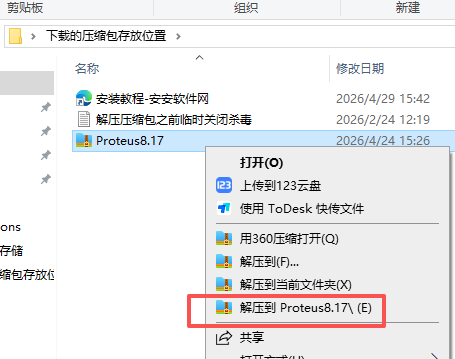

1. 下载好压缩包，右键如图解压

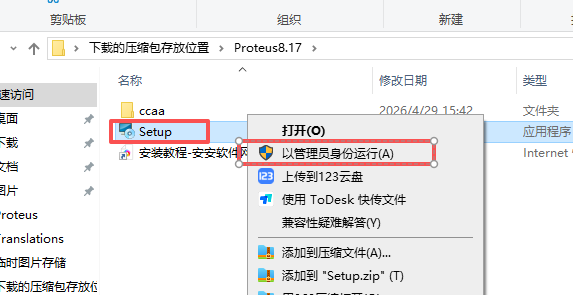

2. 打开解压的文件夹，右键如图运行

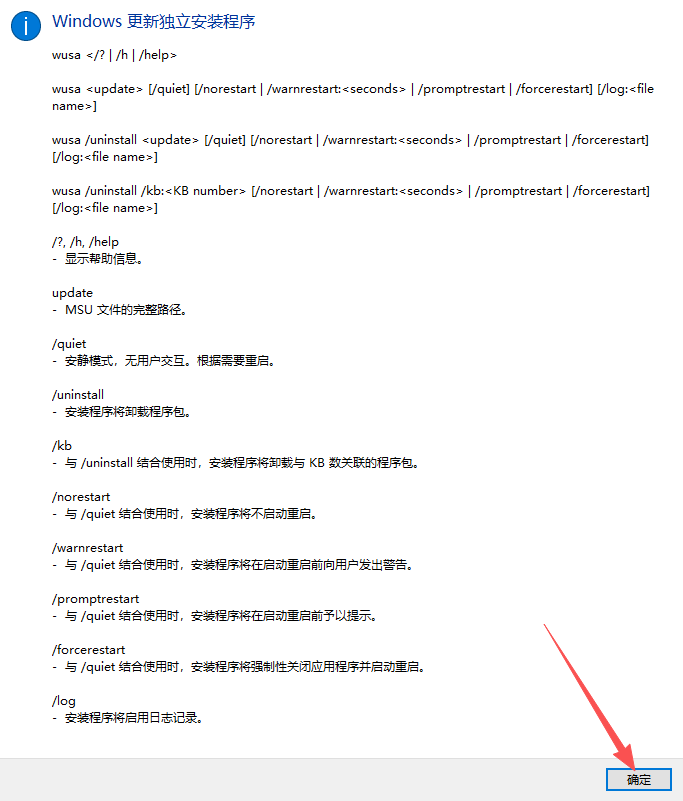

3. 点击确定

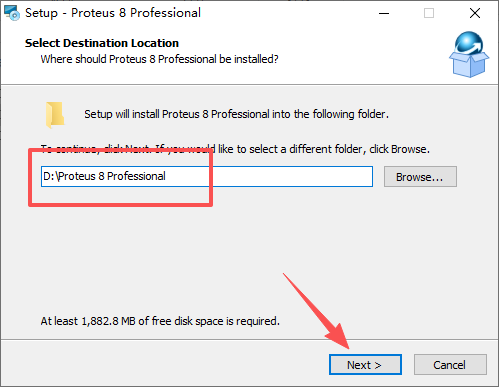

4. 选择安装位置，点击next

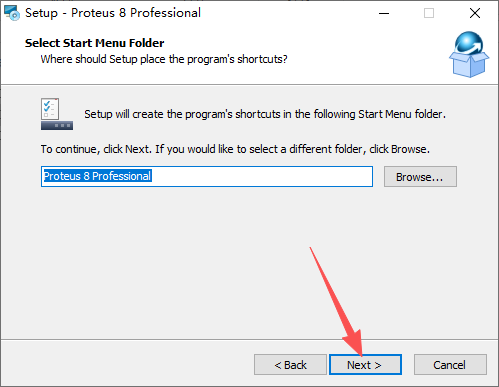

5. 点击next
6. 等待安装

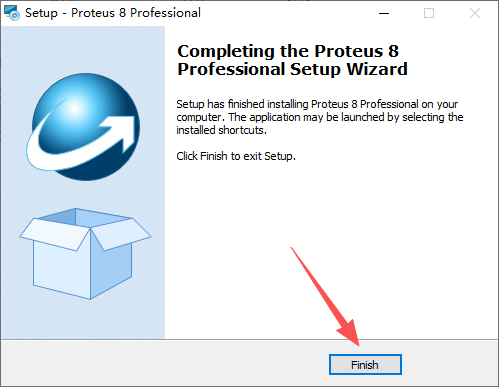

7. 点击finish

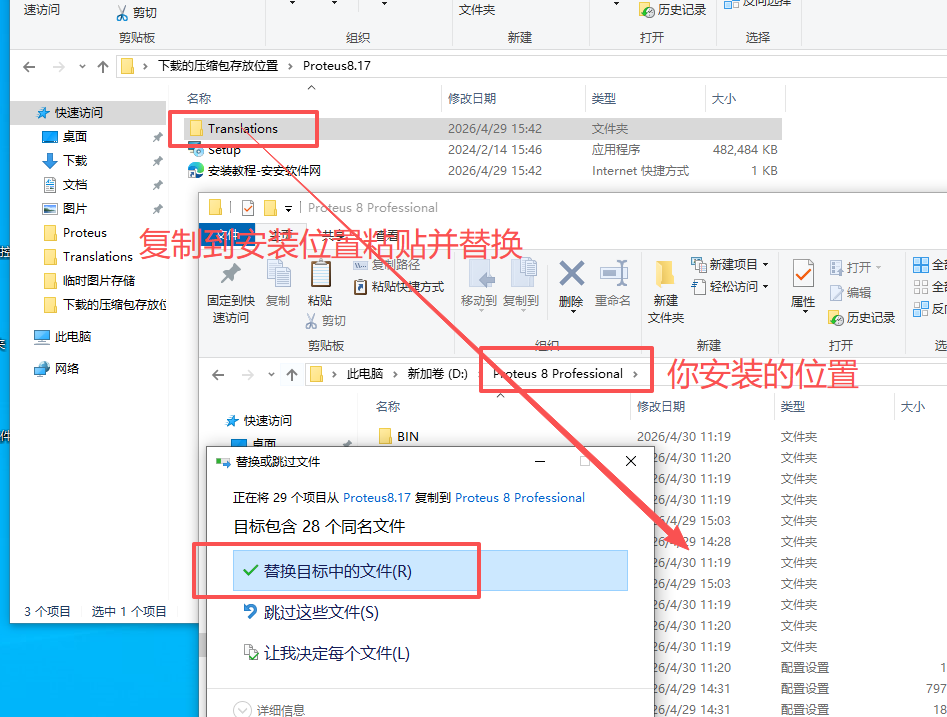

8. 返回到解压的文件夹，在如图文字描述

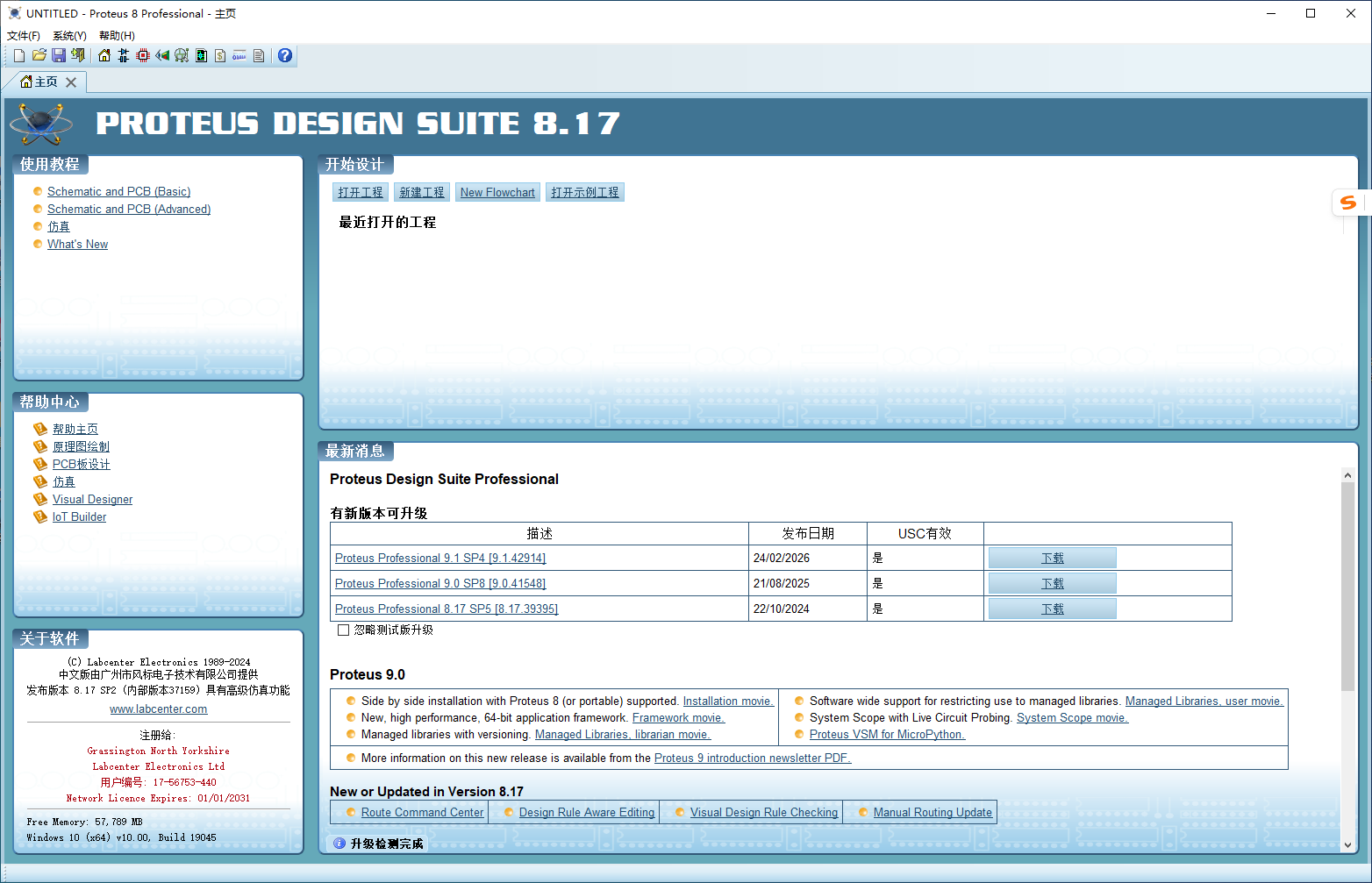

9. 启动


三、系统配置要求（官方标准，适配 Proteus 8.17 SP5，无冗余）

最低配置（满足基础电路设计与小型单片机仿真，适配教学与小型项目）

推荐配置（满足复杂电路设计 / 高速 PCB / 多板设计 / MicroPython 仿真 / 推挤布线，适配专业项目）

补充说明

• 多板设计、推挤布线、高速电路设计（如 USB3.0、DDR4）、BGA 高密度封装设计、大型单片机协同仿真、MicroPython 仿真、3D PCB 预览等场景，必须使用推荐配置，否则易出现卡顿、崩溃。
• 高分辨率显示器（1920×1080 及以上）可提升原理图与 PCB 编辑效率，Proteus 8.17 的 Visual DRC 与推挤布线功能在高分辨率下表现更佳。
• 工作目录与文件路径严禁包含中文与空格，否则会导致文件读取失败、模型损坏等问题。
• Win11 系统需通过兼容模式（Windows 10）+ 禁用 DPI 缩放 + 以管理员运行 + 手动安装 VC++ 2013/2015/2017/2019 运行库方可稳定运行。
• 库部件网络搜索与企业云授权功能需要稳定网络连接，建议使用 100Mbps 以上带宽，确保元件导入与授权激活顺利完成。
• 推挤布线、MicroPython 仿真与实时 DRC 对 CPU 性能要求较高，建议使用多核处理器与 16GB 以上内存，提升设计效率。

四、完整官方快捷键（分行 无简化，适配 Proteus 8.17 SP5，含核心功能快捷键）

基础文件操作

视图控制

模型操作

电路设计专用快捷键

仿真控制快捷键

MicroPython/Pi-Pico/ESP32/STM32H7 单片机仿真专用快捷键

库管理器与云授权专用快捷键

五、常见问题及解决方法（针对性 Proteus 8.17 SP5，含安装与功能问题）

1. 安装后无法启动，提示 “MSVCP142.dll is missing”

   解决方法：下载安装 Microsoft Visual C++ 2019 Redistributable（x86 和 x64 版本），安装完成后重启电脑即可解决。

2. Win11 系统下运行卡顿或闪退

   解决方法：右键 Proteus 快捷方式→属性→兼容性→勾选 “以兼容模式运行这个程序”（选择 Windows 10）→勾选 “以管理员身份运行此程序”→勾选 “禁用显示缩放”→应用→确定。

3. 推挤布线功能无法使用或效果不佳

   解决方法：确认已在 ARES 中选择 “Route→Push and Shove” 并启用推挤模式（使用 SHIFT+P 快捷键切换）；检查设计规则设置是否正确（如线宽、间距、过孔大小等）；更新 Proteus 至 SP5 版本，修复已知的推挤布线问题；确保 PCB 设计中没有锁定的走线或过孔（解锁后再尝试推挤）。

4. MicroPython 仿真功能无法使用或代码导入失败

   解决方法：确认已安装 Proteus 8.17 SP3 及以上版本（MicroPython 仿真功能在 SP3 中增强）；检查 Pi-Pico/ESP32 元件是否正确添加（在库中搜索 “Raspberry Pi Pico” 或 “ESP32″）；确保 MicroPython 代码文件格式正确（.py 文件）；更新 Proteus 至 SP5 版本，修复已知的 MicroPython 仿真问题；在元件属性中正确设置 MicroPython 代码路径与入口函数。

5. 差分对布线时无法穿过阻挡元件

   解决方法：确认已安装 Proteus 8.17 SP1 及以上版本（差分对布线算法在 SP1 中优化）；在差分对路由设置中启用 “自动穿过阻挡元件” 选项；检查元件封装是否正确（确保焊盘位置准确）；更新 Proteus 至 SP5 版本，修复已知的差分对布线问题；调整元件布局，为差分对布线预留足够空间。

6. 泪滴生成失败或显示异常

   解决方法：确认已在 ARES 中选择 “Tools→Teardrop Generation” 并启用泪滴生成；检查 PCB 设计中是否包含需要生成泪滴的焊盘 / 过孔（如 BGA 封装、高密度区域）；更新 Proteus 至 SP5 版本，修复已知的泪滴生成问题；调整泪滴参数（如大小、形状），确保符合 IPC-7351B 标准。

7. STM32H7/Pi-Pico/ESP32 仿真时 GPIO 中断响应延迟

   解决方法：确认已安装 Proteus 8.17 SP5 版本（GPIO 中断响应问题在 SP5 中修复）；检查 GPIO 中断初始化程序编写正确（在 Keil/STM32CubeIDE/MicroPython IDE 中编译）；调整仿真步长（减小步长可提升响应速度）；更新 Proteus 元件库，确保 STM32H7/Pi-Pico/ESP32 模型完整。

六、实操应用落地案例（适配 Proteus 8.17 SP5 新增功能，贴合实际场景）

6.1 实操一：Raspberry Pi Pico MicroPython 物联网节点设计（MicroPython 仿真 + 推挤布线 + 3D 可视化）

1. 在 Proteus ISIS 中完成 Raspberry Pi Pico 物联网节点原理图设计，包含电源、晶振、复位电路、WiFi 模块（ESP8266）、温湿度传感器（DHT11）、OLED 显示屏、LED、按键等元件。
2. 执行电气规则检查（ERC），确保电路连接正确，生成网表文件。
3. 点击 “Design→Update PCB Design”，将原理图导入 ARES PCB 设计系统，设置 PCB 参数：板尺寸 80mm×60mm、4 层板、线宽 0.15mm、过孔 0.3mm/0.6mm。
4. 使用自动布局器（Tools→Auto Place）进行双面自动布局，优化元件位置，特别注意 Raspberry Pi Pico 芯片布局。
5. 激活布线模式（Ctrl+B），启用推挤布线功能（SHIFT+P），开始 PCB 布线，利用 Visual DRC（Ctrl+Shift+V）实时检查设计规则合规性，确保走线间距符合要求。
6. 对于 OLED 显示屏和 WiFi 模块的 SPI 通信线路，使用差分对布线功能（Ctrl+Shift+D）优化布线路径，提升信号完整性。
7. 启用泪滴生成功能（Ctrl+Shift+D），为 BGA 封装和高密度区域的焊盘 / 过孔生成泪滴，强化 PCB 电气与机械性能。
8. 在 MicroPython IDE 中编写 Raspberry Pi Pico 程序：初始化 GPIO、配置 SPI/I2C、实现 WiFi 连接、传感器数据采集与 OLED 显示功能，编译生成.py 文件。
9. 双击 Raspberry Pi Pico 元件，在弹出的属性窗口中选择生成的.py 文件，设置晶振频率为 125MHz。
10. 点击仿真运行按钮（左下角播放图标），使用 MicroPython REPL 交互终端（Ctrl+Shift+U）查看调试信息，观察 OLED 显示与网络通信，验证系统功能；使用 3D 可视化引擎查看 PCB 三维结构，检查结构冲突。

6.2 实操二：ESP32-S3 高速数据采集系统设计（差分对布线 + 长度匹配 + 推挤布线）

1. 在 Proteus ISIS 中完成 ESP32-S3 高速数据采集系统原理图设计，包含电源、晶振、复位电路、ADC 模块、DAC 模块、Ethernet 接口、SD 卡模块、LED、按键等元件。
2. 执行电气规则检查（ERC），确保电路连接正确，生成网表文件。
3. 点击 “Design→Update PCB Design”，将原理图导入 ARES PCB 设计系统，设置 PCB 参数：板尺寸 100mm×80mm、6 层板、线宽 0.2mm、过孔 0.4mm/0.8mm。
4. 使用平面规划工具规划 ESP32-S3 芯片与 ADC/DAC 模块位置，确保信号路径最短。
5. 激活差分对路由模式（Ctrl+Shift+D），选择 Ethernet 差分对（TX+/-、RX+/- 等），开始布线，利用改进的差分对布线算法穿过阻挡终端焊盘的元件完成路由。
6. 对于 ADC/DAC 数据总线，创建长度匹配组（Ctrl+L），设置目标长度与公差，使用长度匹配轨迹查看器（Ctrl+Shift+T）实时监控长度匹配状态。
7. 启用推挤布线功能（SHIFT+P）和 Visual DRC（Ctrl+Shift+V），优化数据总线布线，确保所有走线符合设计规则与长度匹配要求。
8. 执行生产前检查清单（PPC），启用所需检查项（如 DRC、制造规则检查等），生成检查日志，处理发现的问题。
9. 使用 3D 模型导出功能（Ctrl+Shift+3），将 PCB 3D 视图导出为 STEP 格式文件，与机械设计软件协同工作，检查结构冲突。
10. 导出 Gerber 文件与钻孔文件，交付制造部门进行生产，同时生成详细的测试报告，用于生产后的信号完整性测试。

6.3 实操三：STM32H743 工业控制板设计（嵌入式仿真 + 多板设计 + 推挤布线）

1. 进入 Proteus ISIS，点击 “新建项目”，选择 “Multi-Board” 模板，设置项目名称和保存路径。
2. 使用多板设计设置（Ctrl+Shift+M）添加两个板：核心板（STM32H743）和扩展板（CAN 总线模块 + 4-20mA 采集模块 + 继电器输出模块）。
3. 点击元件模式（P 按钮），在弹出的库部件选择窗口中点击 “Web Search” 标签页，搜索并添加 STM32H743 元件。
4. 搜索并添加其他元件：CAN 总线模块（TJA1050）、4-20mA 采集模块（AD421）、继电器输出模块（ULN2003）、LED、按键等。
5. 绘制原理图：将 CAN 总线模块、4-20mA 采集模块、继电器输出模块连接到 STM32H743 GPIO 引脚，使用网络标号连接两个板的通信接口（如 SPI、I2C）。
6. 在 STM32CubeIDE 中编写 STM32H743 程序：初始化 GPIO、配置 CAN/SPI/I2C、实现 4-20mA 数据采集与继电器控制功能，编译生成 HEX 文件。
7. 双击 STM32H743 元件，在弹出的属性窗口中选择生成的 HEX 文件，设置晶振频率为 25MHz。
8. 切换到扩展板设计界面，完成扩展板 PCB 布局与布线，启用推挤布线功能优化高密度区域布线。
9. 生成多板制造报告（Ctrl+Shift+R），包含各板层堆叠、钻孔表、基准点数据等关键信息，用于项目管理。
10. 调试程序：设置断点（F9），单步运行（F6），查看变量值，优化程序逻辑，确保系统稳定运行；使用虚拟仪器（如示波器、逻辑分析仪）监控 CAN 总线通信与 4-20mA 信号采集，验证系统性能。
