Proteus 7.8 安装教程

一、Proteus 7.8 核心功能与升级亮点（官方发布重点）

（一）首发核心突破（2009 年官方发布版）

1. ARM Cortex-M 系列核心支持：首次全面支持 ARM Cortex-M0/M1/M3/M4 系列单片机，包括 STM32F103、LPC1768 等主流型号，实现硬件与软件协同仿真，适配嵌入式系统开发需求。
2. ISIS”跟我来” 布线优化：改进了 ISIS 中的 “跟我来” 布线功能，支持自动追踪导线路径，减少手动调整，提升原理图设计效率与准确性。
3. PCB 布局技术文件功能：新增布局技术文件 / 技术菜单，提供有效的印刷电路板布局模板，包含板边、钻孔等预设参数，简化 PCB 设计流程。
4. VSM 仿真精度提升：基于 SPICE3f5 引擎优化，新增预定义 SPICE 选项集（标准默认值、改进收敛性、提高准确性），支持 EASYHDL 脚本生成器的完整调试（源代码单步、断点和变量显示）。
5. Windows 7 兼容性增强：全面支持 Windows 7 操作系统，优化系统资源占用，提升软件稳定性与响应速度。
6. 元件库扩展：新增数百种电子元件模型，包括最新的 ARM 单片机、传感器、功率器件等，支持用户自定义元件模型导入。
7. 仿真调试功能增强：显示暂停 / 断点之间的经过时间，便于测量代码执行时间；新增自动单步（步动画）功能，支持用户定义步骤间的时间间隔。
8. 用户界面与体验改进：优化功能区布局，支持自定义工具面板与快捷键设置，提升操作便捷性与个性化体验。

（二）SP2 版本核心更新（官方补丁包）

1. ARM 仿真稳定性提升：修复 ARM Cortex-M 系列单片机仿真中的已知问题，提高固件加载成功率与仿真稳定性。
2. PCB 设计功能优化：修复差分对阻抗控制参数在导出 Gerber 文件时的单位换算错误，增强对 IPC-7351 标准焊盘库的兼容解析能力。
3. 编译器集成增强：提升 Keil C51、IAR Embedded Workbench 及 GCC 编译器生成的 HEX/BIN 固件加载鲁棒性，解决因调试符号表解析异常导致的仿真失败问题。
4. 虚拟仪器功能修复：修复逻辑分析仪波形回放、频谱分析仪频率响应等功能的已知缺陷，提升虚拟仪器测量精度。
5. 系统兼容性改进：优化 Windows 7 64 位系统下的运行性能，减少卡顿与闪退问题。

（三）核心功能模块详解

1. ISIS 智能原理图输入系统：
   • 原理图绘制：提供直观的原理图编辑环境，支持元件拖拽、自动连线、网络标号管理，适配模拟、数字、混合信号电路设计需求。
   • 元件库管理：内置数千种标准元件模型，支持用户自定义元件库创建与导入，适配特殊电路设计需求。
   • 电气规则检查：自动检查电路连接错误（如短路、开路、未连接引脚等），提高原理图设计质量。
   • 网表生成：支持生成标准网表文件，用于 PCB 布局与第三方仿真工具交互。
2. ARES PCB 设计系统：
   • PCB 布局：支持手动与自动布局，提供元件对齐、间距调整、布局规则设置等功能，适配单 / 双 / 多层 PCB 设计需求。
   • PCB 布线：支持手动与自动布线，新增差分对布线、阻抗控制、过孔优化等功能，提高 PCB 信号完整性。
   • 3D 预览：支持 3D PCB 可视化预览，可旋转、缩放查看 PCB 立体效果，提前发现设计问题。
   • 生产文件导出：支持导出 Gerber、钻孔、物料清单（BOM）等生产文件，适配 PCB 制造需求。
3. VSM 虚拟系统建模：
   • 混合信号仿真：基于 SPICE3f5 引擎，支持模拟、数字、混合信号电路精准仿真，提供直流、交流、瞬态等多种分析模式。
   • 单片机协同仿真：全面支持 51/AVR/PIC/ARM 等主流单片机，可加载 HEX/BIN 固件文件，实现硬件与软件协同仿真。
   • 虚拟仪器：内置 13 种专业虚拟仪器，包括示波器、逻辑分析仪、信号发生器、虚拟终端、频谱分析仪等，面板操作与实物仪器一致。
   • 调试功能：支持源代码单步、断点设置、变量显示、内存查看等调试功能，适配嵌入式系统开发需求。
4. 协同与数据管理模块：
   • 编译器集成：无缝对接 Keil、IAR、MPLAB 等主流编译器，支持一键导入编译后的固件文件进行仿真。
   • 数据交换：支持 SCH、PCB、HEX、BIN、Gerber 等多格式文件导入导出，适配跨工具协同设计需求。
   • 项目管理：支持多文件项目管理，提供版本控制、文件备份等功能，适配大型团队协作项目需求。

二、极简安装教程（适配 Proteus 7.8 SP2，步骤清晰可直接操作）

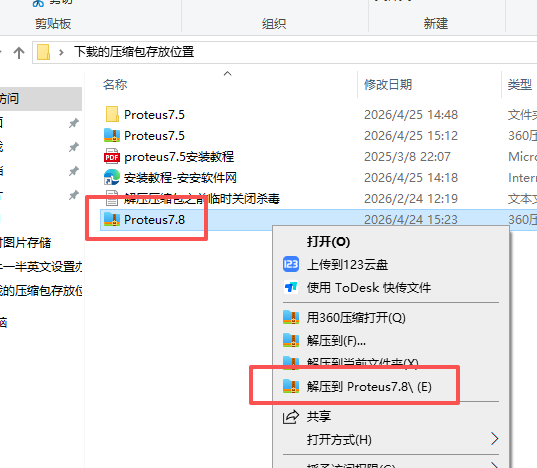

1. 下载好压缩包，右键如图运行

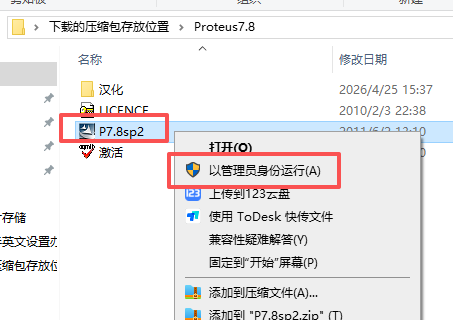

2. 打开解压的文件夹，右键如图运行

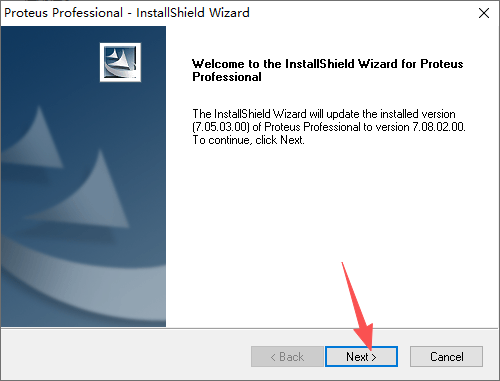

3. 点击next

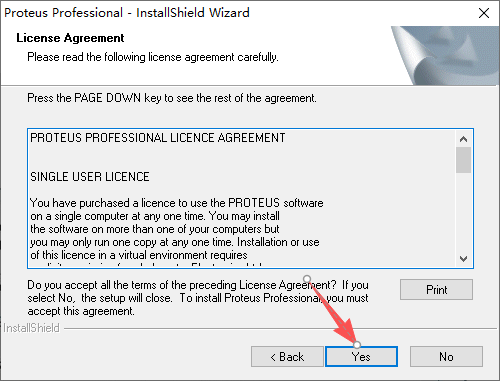

4. 点击yes

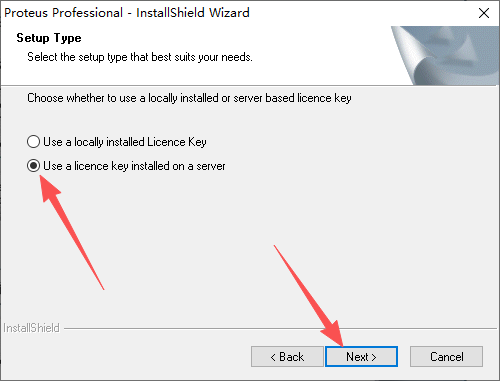

5. 选择下边，点击next

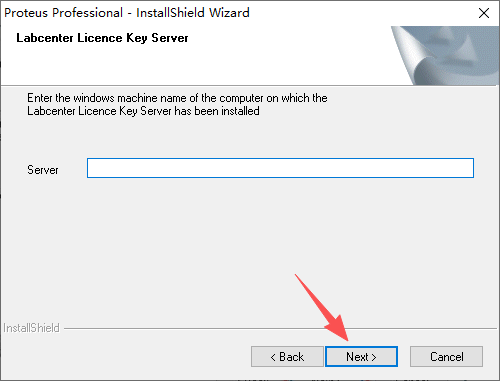

6. 点击next

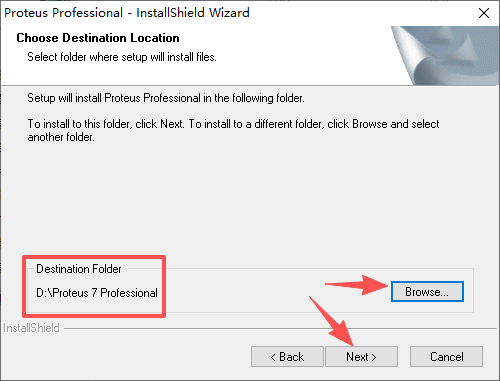

7. 选择安装位置，点击next

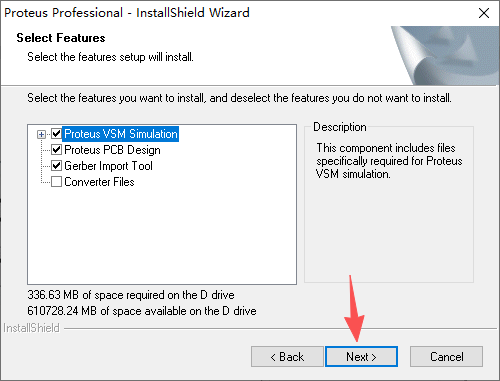

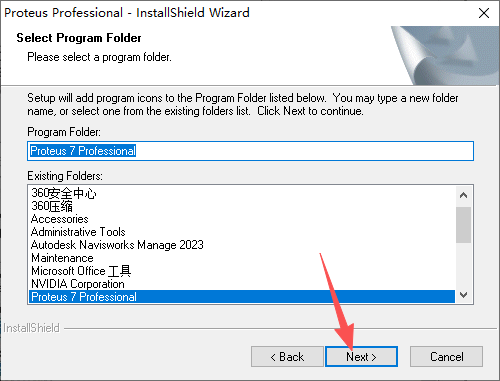

8. 点击next
9. 点击next

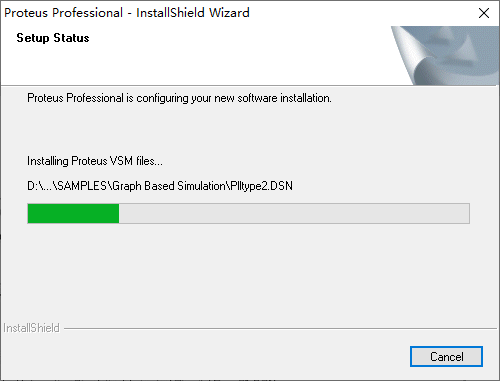

10. 等待安装

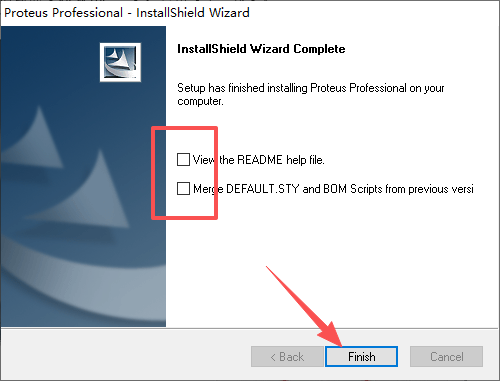

11. 去掉勾选，点击next

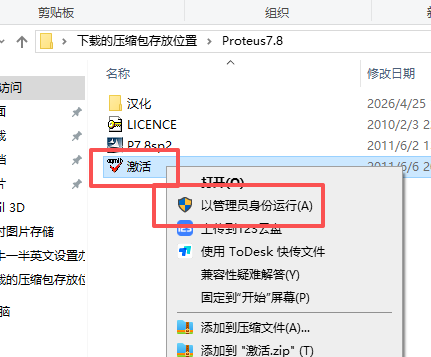

12. 右键如图运行

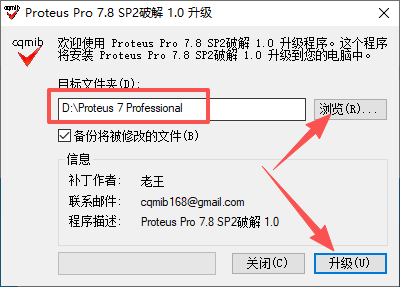

13. 还是选择之前的安装位置

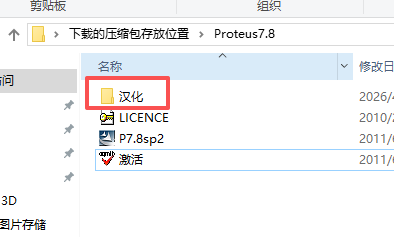

14. 返回到解压的文件夹，打开如图文件夹

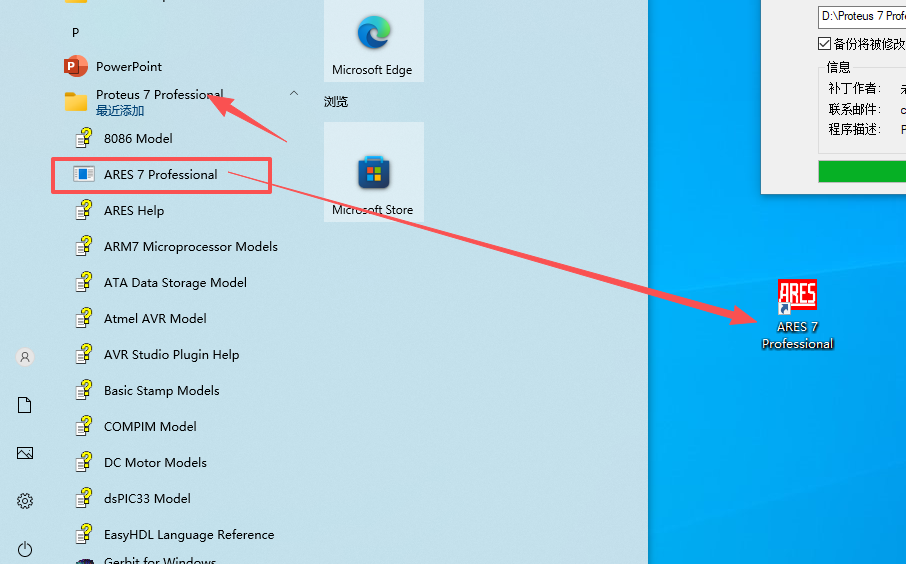

15. 电脑开始菜单，拖拽到桌面

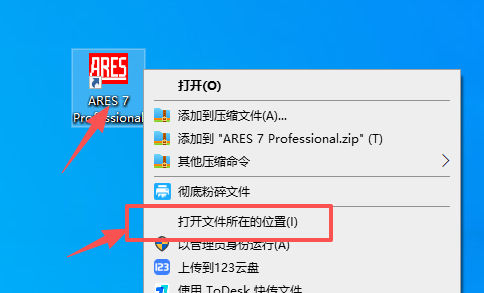

16. 右键拖拽的文件夹，如图点击

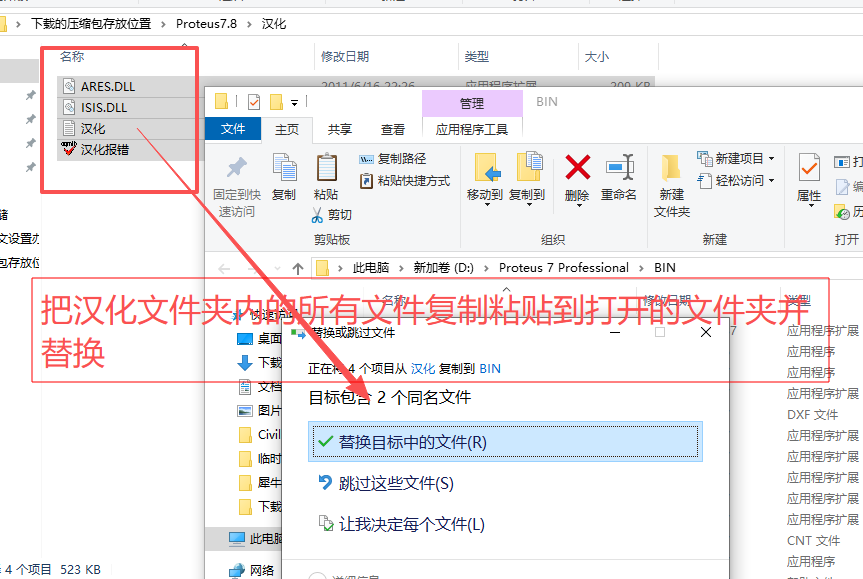

17. 如图文字描述操作

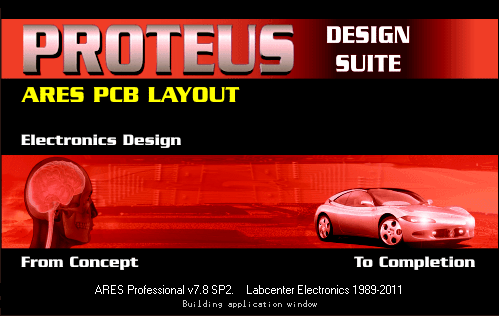

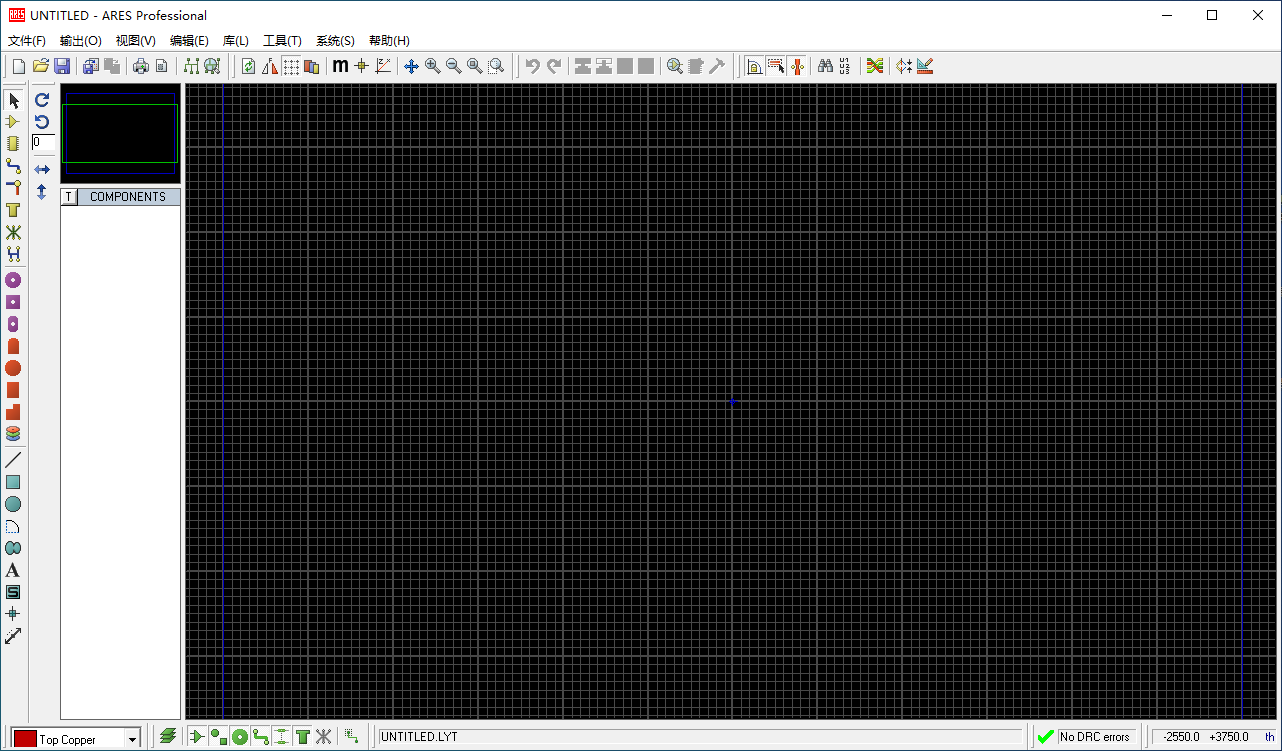

18. 桌面启动

三、系统配置要求（官方标准，适配 Proteus 7.8 SP2，无冗余）

最低配置（满足基础电路设计与小型单片机仿真，适配教学与小型项目）

推荐配置（满足复杂电路设计 / 单片机仿真 / PCB 布局，适配专业项目）

补充说明

• 复杂大型电路设计、ARM 单片机协同仿真、3D PCB 预览等场景，必须使用推荐配置，否则易出现卡顿、崩溃。
• 高分辨率显示器（1920×1080 及以上）可提升原理图与 PCB 编辑效率，建议优先配置。
• 工作目录与文件路径严禁包含中文与空格，否则会导致文件读取失败、模型损坏等问题。
• Win10/Win11 系统需通过兼容模式（Windows 7）+ 禁用 DPI 缩放 + 以管理员运行 + 手动注册 MSVBVM60.DLL 等 COM 组件方可稳定运行。
• 大型电路仿真和 3D PCB 预览在处理复杂任务时，建议增加内存至 4GB 及以上，使用独立显卡提升性能。

四、完整官方快捷键（分行 无简化，适配 Proteus 7.8 SP2，含核心功能快捷键）

基础文件操作

视图控制

模型操作

电路设计专用快捷键

仿真控制快捷键

ARM 单片机仿真专用快捷键

五、常见问题及解决方法（针对性 Proteus 7.8 SP2，含安装与功能问题）

1. 安装后无法启动，提示 “找不到 MSVBVM60.DLL”

   解决方法：下载 MSVBVM60.DLL 文件，复制到 C:\Windows\System32（32 位系统）或 C:\Windows\SysWOW64（64 位系统）目录；以管理员身份运行命令提示符，输入 “regsvr32 MSVBVM60.DLL” 注册组件。
2. Win10/Win11 系统下运行卡顿或闪退

   解决方法：右键 Proteus 快捷方式→属性→兼容性→勾选 “以兼容模式运行这个程序”（选择 Windows 7）→勾选 “以管理员身份运行此程序”→勾选 “禁用显示缩放”→应用→确定。
3. ARM 单片机仿真时提示 “无法加载 HEX 文件”

   解决方法：确认 HEX 文件路径正确（纯英文路径）；检查单片机型号与 HEX 文件编译目标一致（如 STM32F103 需选择对应的 ARM Cortex-M3 内核）；在单片机属性窗口中重新选择 HEX 文件；更新 Proteus 至 SP2 版本，修复已知的 ARM 仿真问题。
4. 3D PCB 预览功能无法使用或显示异常

   解决方法：确认已安装 Proteus 7.8 SP2 版本（3D 预览功能在 SP2 中优化）；检查显卡驱动是否支持 DirectX 9.0c 及以上；在 ARES 中启用 3D 预览功能（View→3D Preview）；更新显卡驱动至最新版本，修复显示异常问题。
5. 虚拟仪器面板无法打开或显示异常

   解决方法：确认仿真已启动（F5）；检查虚拟仪器是否正确连接到电路；在仿真设置中启用虚拟仪器显示；更新 Proteus 至 SP2 版本，修复已知的虚拟仪器问题。
6. PCB 自动布线时提示 “内存不足”

   解决方法：关闭不必要的后台程序；增加系统内存至 4GB 及以上；对 PCB 进行轻量化处理（如简化元件封装、减少过孔数量）；启用自动布线优化设置（减少布线层数、增大线宽）；使用 SSD 存储和 8GB 内存，提升布线速度。
7. “跟我来” 布线功能无法正常工作

   解决方法：确认已启用 “跟我来” 布线功能（在 ISIS 中选择 “Tools→Follow Me Routing”）；检查原理图是否存在电气错误（如未连接的引脚、短路等）；更新 Proteus 至 SP2 版本，修复已知的布线功能问题。

六、实操应用落地案例（适配 Proteus 7.8 SP2 新增功能，贴合实际场景）

6.1 实操一：STM32F103 单片机 LED 流水灯仿真（ARM Cortex-M 支持）

1. 进入 Proteus ISIS，点击 “新建项目”，选择 “DEFAULT” 模板，设置项目名称和保存路径。
2. 点击元件模式（P 按钮），搜索并添加以下元件：STM32F103C8T6 单片机、LED（8 个）、220Ω 电阻（8 个）、8MHz 晶振、30pF 电容（2 个）、10kΩ 电阻、按钮开关。
3. 绘制原理图：将 LED 通过电阻连接到单片机 GPIO 口，晶振和电容连接到单片机 XTAL1/XTAL2 引脚，电阻和按钮连接到单片机 NRST 引脚。
4. 在 Keil MDK 中编写 LED 流水灯程序，编译生成 HEX 文件。
5. 双击 STM32F103C8T6 单片机，在弹出的属性窗口中选择生成的 HEX 文件，设置晶振频率为 8MHz。
6. 点击仿真运行按钮（左下角播放图标），观察 LED 流水灯效果，使用虚拟示波器查看 GPIO 口输出波形。
7. 调试程序：设置断点（F9），单步运行（F6），查看变量值，优化程序逻辑，适配 ARM 单片机开发需求。

6.2 实操二：温度传感器信号采集与显示（混合信号分析精度提升）

1. 进入 Proteus ISIS，添加以下元件：DS18B20 温度传感器、STM32F103C8T6 单片机、LCD1602 显示屏、5V 电源、电阻电容等。
2. 绘制原理图：将 DS18B20 数据引脚连接到单片机 GPIO 口，LCD1602 连接到单片机 GPIO 口。
3. 在 Keil MDK 中编写程序：初始化 DS18B20 和 LCD1602，读取温度值，显示在 LCD1602 上。
4. 编译生成 HEX 文件，加载到单片机中。
5. 启动仿真，使用虚拟示波器查看 DS18B20 输出波形，验证信号采集精度。
6. 调整程序参数，优化温度采集系统性能，适配工业控制、物联网等领域需求。

6.3 实操三：PCB 设计与 3D 预览（ARES PCB 布局优化 + 3D PCB 可视化预览）

1. 在 Proteus ISIS 中完成原理图设计，执行电气规则检查（ERC），确保电路连接正确。
2. 点击 “Design→Update PCB Design”，将原理图导入 ARES PCB 设计系统。
3. 在 ARES 中设置 PCB 参数：板尺寸、层数、线宽、过孔大小等，使用布局技术文件功能快速设置板边和钻孔参数。
4. 进行元件布局（手动或自动），使用 “跟我来” 布线功能优化原理图布线。
5. 进行 PCB 布线：使用自动布线功能（Auto Route）或手动布线，设置差分对布线、阻抗控制等高级参数。
6. 执行设计规则检查（DRC），确保 PCB 设计符合生产要求。
7. 点击 “View→3D Preview”，进入 3D PCB 预览模式，旋转、缩放查看 PCB 立体效果，检查元件间距、过孔位置等问题。
8. 导出生产文件：生成 Gerber 文件、钻孔文件、物料清单（BOM），适配 PCB 制造需求。
