Proteus 8.10 中文版：专业电子电路仿真与PCB设计软件安装使用指南

一、Proteus 8.10 核心功能与升级亮点（官方发布重点）

（一）首发核心突破（2020 年官方发布版）

1. 差分对路由（Differential Pair Routing）：Proteus 8.10 最重大升级，新增专用差分对布线模式，支持同时处理两个磁道，布线后自动进行相位匹配或倾斜校正，完全支持线性与弧形差分对，允许定义最大未配对长度和相位公差标准，适配 USB、HDMI、DDR 等高速接口设计。
2. 电源平面增强（Power Plane Enhancements）：优化电源平面分割算法，支持复杂电源平面形状定义，增强铜皮连接与热焊盘处理能力，提升电源完整性与散热性能，适配高密度 PCB 设计需求。
3. PCB 制造报告（PCB Manufacturing Report）：新增综合制造报告，包含层堆叠、钻孔表、基准点数据、装配图等关键信息，一键导出生产所需全部文档，提升 PCB 制造流程效率。
4. 变体对比报告（Variant Comparison Report）：自动对比项目不同变体间的差异，以表格形式呈现元件、参数、库存代码等变化，支持多版本设计管理，提升团队协作效率。
5. 设计规则报告（Design Rule Report）：以线性表格形式列出当前项目所有设计规则，支持导出与共享，确保设计符合行业标准与制造要求。
6. 长度匹配报告（Length Matching Report）：列出所有长度匹配路由及其合规状态，支持高速电路设计中的信号完整性分析，提升设计可靠性。
7. 差分对报告（Differential Pairs Report）：包含每个差分对的详细信息，包括合规状态、未配对长度、相位偏差等，适配高速电路设计需求。
8. 嵌入式仿真增强：新增对 STM32H7 系列、RISC-V（如 SiFive E31）等主流微控制器的深度仿真支持，优化调试功能，提升嵌入式开发体验。
9. 文件格式升级：引入新的文件格式，不向后兼容旧版本软件，提升文件稳定性与数据完整性。

（二）SP1-SP3 版本核心更新（官方补丁包）

1. SP1 版本：修复差分对路由已知问题，优化电源平面分割算法，提升制造报告生成稳定性，增强与 Windows 10 2004 版本兼容性，修复 STM32H7 仿真中 DMA 功能问题，优化 RISC-V 基础核的仿真能力。
2. SP2 版本：解决差分对路由时未配对长度计算错误，修复电源平面与铜皮连接问题，优化变体对比报告生成速度，提升与第三方编译器（如 Keil MDK 5.30）的协同工作效率，修复仿真中 SPI 总线通信问题。
3. SP3 版本：完善差分对报告内容，新增单引脚网络报告（Single Pin Net Report），修复 PCB 制造报告中钻孔表生成错误，优化与 Windows 10 20H1 版本兼容性，修复 RISC-V 仿真中中断处理问题，扩展 ARM Cortex-M 系列模型库。

（三）核心功能模块详解

1. ISIS 智能原理图输入系统：
   • 原理图绘制：提供直观的原理图编辑环境，支持元件拖拽、自动连线、网络标号管理，适配模拟、数字、混合信号电路设计需求。
   • 元件库管理：内置数千种标准元件模型，支持用户自定义元件库创建与导入，保留库部件网络搜索功能，一键从网络导入元件，包含原理图符号、PCB 封装与 3D 模型。
   • 电气规则检查：自动检查电路连接错误（如短路、开路、未连接引脚等），提高原理图设计质量。
   • EDIF2 导入：支持 EDIF2 文件格式原理图导入，从第三方 EDA 工具无缝迁移设计，提升跨工具协同能力。
   • 网表生成：支持生成标准网表文件，用于 PCB 布局与第三方仿真工具交互，适配高速电路设计需求。
2. ARES PCB 设计系统（高速电路增强）：
   • 差分对路由：专用差分对布线模式，支持同时处理两个磁道，自动相位匹配与倾斜校正，定义最大未配对长度和相位公差，适配 USB、HDMI、DDR 等高速接口设计。
   • 电源平面增强：复杂电源平面形状定义，增强铜皮连接与热焊盘处理能力，提升电源完整性与散热性能，适配高密度 PCB 设计需求。
   • PCB 布局：优化自动布局算法，支持双面自动布局，引入平面规划与布局室功能，提升布局效率与合理性，特别适配 BGA 元件与高密度 PCB 设计。
   • PCB 布线：支持手动与自动布线，设计规则感知弯曲走线、差分对布线、阻抗控制、过孔优化，高速路由隔离功能提升信号完整性。
   • 3D 预览：支持 3D PCB 可视化预览，可旋转、缩放查看 PCB 立体效果，提前发现设计问题，支持 STEP/IGES 文件导入导出。
   • 制造报告：一键导出 PCB 制造报告，包含层堆叠、钻孔表、基准点数据、装配图等关键信息，提升 PCB 制造流程效率。
3. VSM 虚拟系统建模（STM32H7/RISC-V 增强）：
   • 混合信号仿真：基于 SPICE3f5 引擎，支持模拟、数字、混合信号电路精准仿真，提供直流、交流、瞬态等多种分析模式。
   • 单片机协同仿真：全面支持 51/AVR/PIC/ARM/STM32H7/RISC-V/Arduino 等主流单片机，可加载 HEX/BIN 固件文件，实现硬件与软件协同仿真，STM32H7/RISC-V 模块支持更多外设与中断仿真。
   • 虚拟仪器：内置 13 种专业虚拟仪器，包括示波器、逻辑分析仪、信号发生器、虚拟终端、频谱分析仪等，面板操作与实物仪器一致。
   • 调试功能：支持源代码单步、断点设置、变量显示、内存查看等调试功能，适配嵌入式系统开发需求，新增 CMSIS-DAP 调试协议模拟。
4. 报告生成与协同模块：
   • 多报告生成：支持 PCB 制造报告、变体对比报告、设计规则报告、长度匹配报告、差分对报告、单引脚网络报告等多种报告生成，提升设计文档管理效率。
   • 库管理器：全新 GUI 设计，支持单击预览、属性查看、网络共享，保留库部件网络搜索功能，提升库管理效率与多用户协作能力。
   • 编译器集成：无缝对接 Keil、IAR、MPLAB、Arduino IDE、STM32CubeIDE 等主流编译器，支持一键导入编译后的固件文件进行仿真。
   • 数据交换：支持 SCH、PCB、HEX、BIN、Gerber X2、STEP/IGES、EDIF2 等多格式文件导入导出，适配跨工具协同设计需求。
   • 项目管理：支持多文件项目管理，提供版本控制、文件备份等功能，适配大型团队协作项目需求。

二、极简安装教程（适配 Proteus 8.10 SP3，步骤清晰可直接操作）

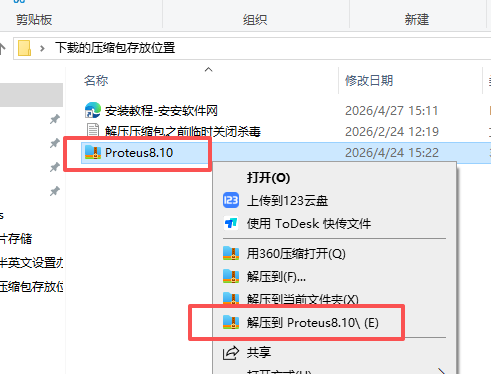

1. 下载好压缩包，右键如图解压

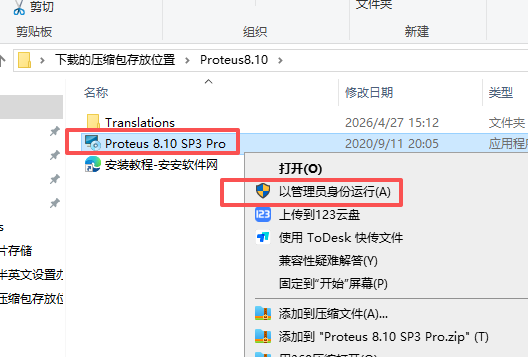

2. 右键如图运行

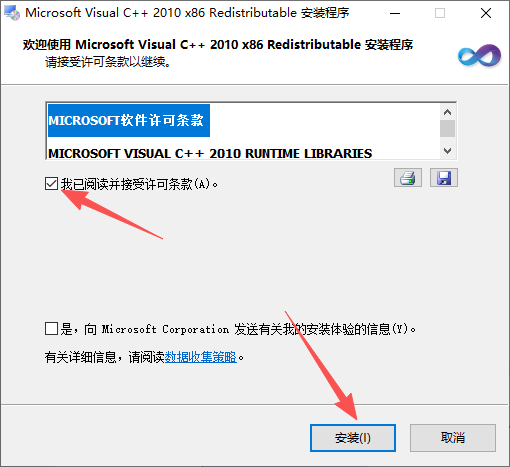

3. 勾选协议，点击安装

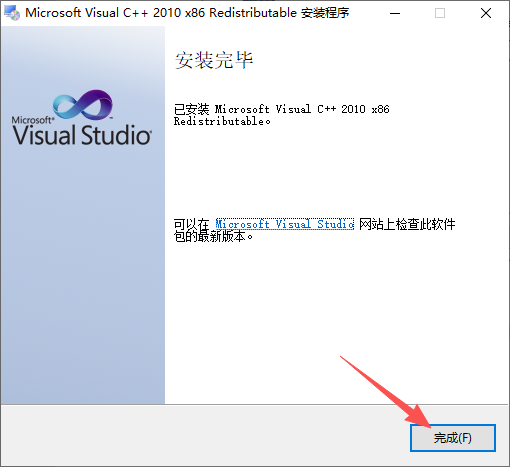

4. 点击完成

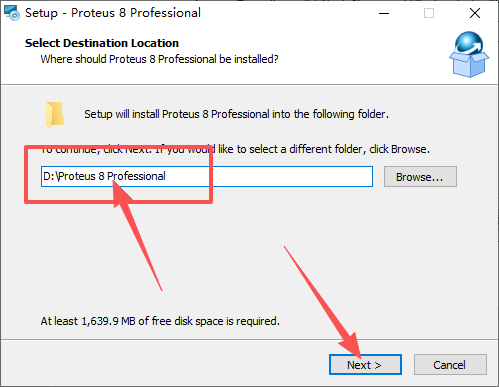

5. 选择安装位置，点击next

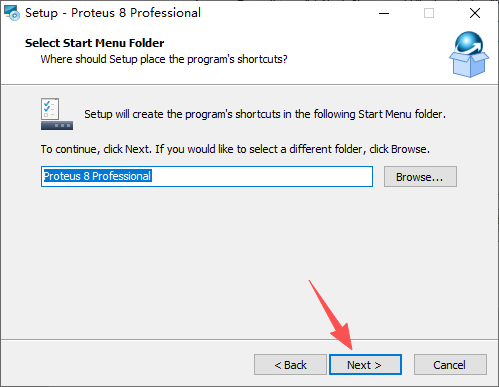

6. 点击next
7. 等待安装

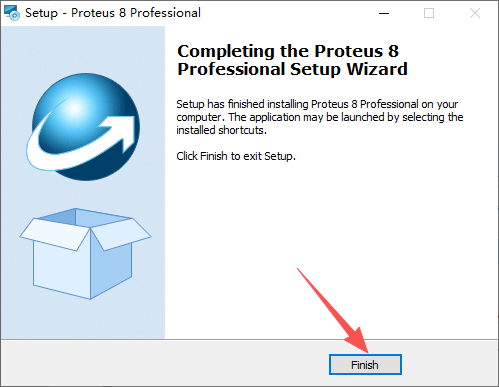

8. 点击finish

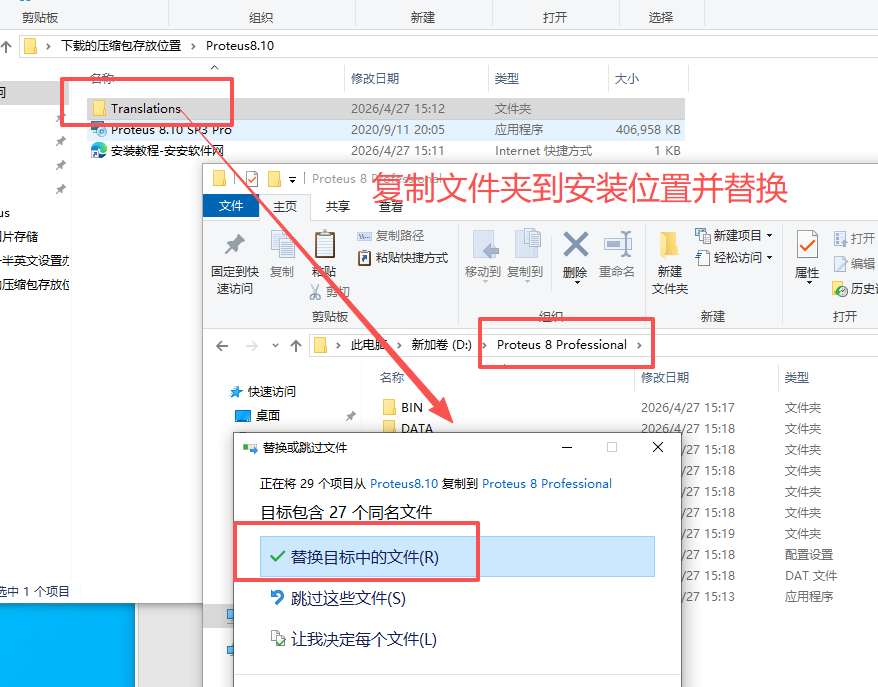

9. 如图文字描述

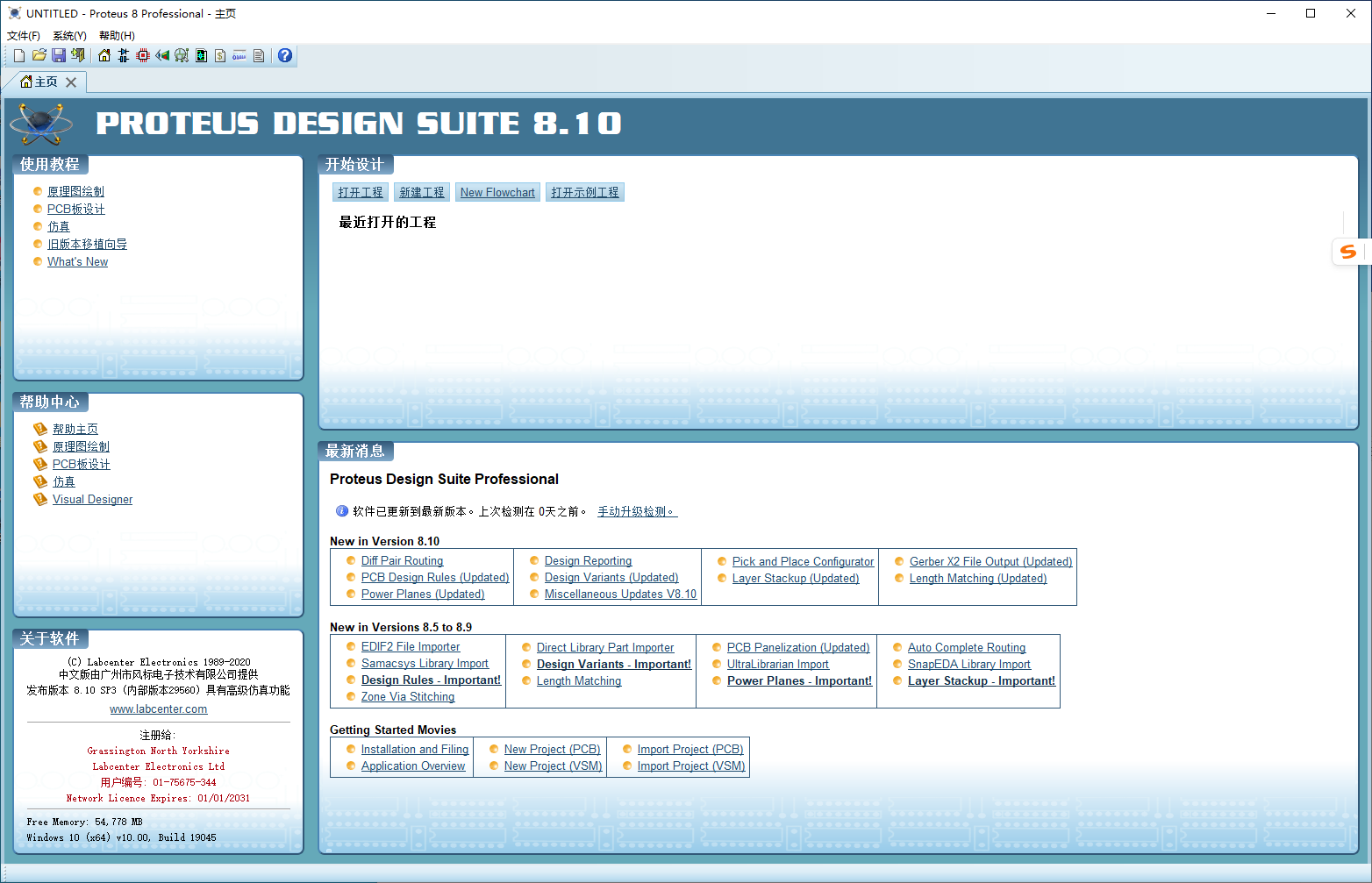

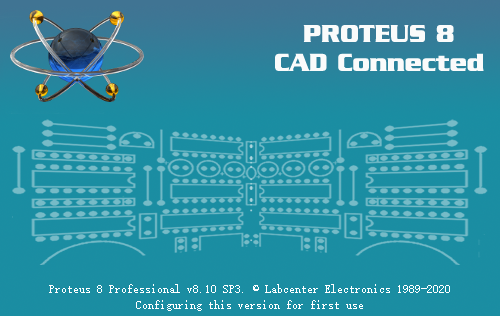

10. 启动

三、系统配置要求（官方标准，适配 Proteus 8.10 SP3，无冗余）

最低配置（满足基础电路设计与小型单片机仿真，适配教学与小型项目）

推荐配置（满足复杂电路设计 / 高速 PCB / 单片机仿真，适配专业项目）

补充说明

• 高速电路设计（如 USB3.0、DDR4）、BGA 高密度封装设计、大型单片机协同仿真、3D PCB 预览等场景，必须使用推荐配置，否则易出现卡顿、崩溃。
• 高分辨率显示器（1920×1080 及以上）可提升原理图与 PCB 编辑效率，Proteus 8.10 的差分对路由功能在高分辨率下表现更佳。
• 工作目录与文件路径严禁包含中文与空格，否则会导致文件读取失败、模型损坏等问题。
• Win11 系统需通过兼容模式（Windows 10）+ 禁用 DPI 缩放 + 以管理员运行 + 手动安装 VC++ 2013/2015/2017/2019 运行库方可稳定运行。
• 库部件网络搜索与企业云授权功能需要稳定网络连接，建议使用 100Mbps 以上带宽，确保元件导入与授权激活顺利完成。
• 差分对路由与电源平面设计对 CPU 性能要求较高，建议使用多核处理器与 16GB 以上内存，提升设计效率。

四、完整官方快捷键（分行 无简化，适配 Proteus 8.10 SP3，含核心功能快捷键）

基础文件操作

视图控制

模型操作

电路设计专用快捷键

仿真控制快捷键

STM32H7/RISC-V/ARM 单片机仿真专用快捷键

库管理器与云授权专用快捷键

五、常见问题及解决方法（针对性 Proteus 8.10 SP3，含安装与功能问题）

1. 安装后无法启动，提示 “MSVCP142.dll is missing”

   解决方法：下载安装 Microsoft Visual C++ 2019 Redistributable（x86 和 x64 版本），安装完成后重启电脑即可解决。
2. Win11 系统下运行卡顿或闪退

   解决方法：右键 Proteus 快捷方式→属性→兼容性→勾选 “以兼容模式运行这个程序”（选择 Windows 10）→勾选 “以管理员身份运行此程序”→勾选 “禁用显示缩放”→应用→确定。
3. 差分对路由功能无法使用

   解决方法：确认已激活差分对路由模式（Ctrl+Shift+D）；检查 PCB 设计规则是否允许差分对布线（如线宽、间距等）；更新 Proteus 至 SP3 版本，修复已知的差分对路由问题；确保差分对元件已正确设置（如 USB、HDMI 等）。
4. 电源平面分割时出现铜皮连接错误

   解决方法：确认电源平面设置正确（Ctrl+Shift+P）；检查铜皮与焊盘连接方式（热焊盘 / 全连接）；更新 Proteus 至 SP3 版本，修复已知的电源平面分割问题；调整设计规则，确保电源平面与信号线间距符合要求。
5. PCB 制造报告生成失败

   解决方法：确认 PCB 设计已完成（包含层堆叠、钻孔等信息）；检查文件路径是否为纯英文；更新 Proteus 至 SP3 版本，修复已知的制造报告生成问题；确保 PCB 设计无 DRC 错误（执行设计规则检查）。
6. STM32H7/RISC-V 仿真时 DMA 功能失效

   解决方法：确认已安装 Proteus 8.10 SP1 及以上版本（STM32H7/RISC-V DMA 功能在 SP1 中修复）；检查 STM32H7/RISC-V 模型是否完整（重新安装元件库）；确保 DMA 初始化程序编写正确（在 Keil/STM32CubeIDE 中编译）；更新 Proteus 至 SP3 版本，修复已知的 DMA 仿真问题。
7. 变体对比报告显示差异不正确

   解决方法：确认设计变体已正确设置（Ctrl+D）；检查变体间元件是否引脚兼容；更新 Proteus 至 SP3 版本，修复已知的变体对比报告问题；确保变体属性值已正确应用（在仿真设置中选择变体）。

六、实操应用落地案例（适配 Proteus 8.10 SP3 新增功能，贴合实际场景）

6.1 实操一：USB3.0 高速电路设计（差分对路由 + 电源平面增强）

1. 在 Proteus ISIS 中完成 USB3.0 接口电路原理图设计，添加 USB3.0 控制器、晶振、电源、复位电路等元件。
2. 执行电气规则检查（ERC），确保电路连接正确，生成网表文件。
3. 点击 “Design→Update PCB Design”，将原理图导入 ARES PCB 设计系统。
4. 在 ARES 中设置 PCB 参数：板尺寸 100mm×80mm、4 层板、线宽 0.2mm、过孔 0.4mm/0.8mm。
5. 使用区域约束设计规则（Ctrl+E）为 USB3.0 差分对区域设置独立规则（如差分对间距 0.15mm）。
6. 激活差分对路由模式（Ctrl+Shift+D），选择 USB3.0 差分对（D+/-），开始布线，自动进行相位匹配与倾斜校正。
7. 使用电源平面增强功能（Ctrl+Shift+P），为 USB3.0 控制器创建独立电源平面，设置热焊盘连接方式。
8. 手动优化关键信号（如时钟信号）的布线，设置阻抗控制与长度匹配。
9. 执行设计规则检查（DRC），确保 PCB 设计符合差分对与电源平面规则要求。
10. 导出 PCB 制造报告（Ctrl+Shift+R），包含层堆叠、钻孔表、基准点数据、装配图等关键信息，提交给 PCB 制造商进行生产。

6.2 实操二：STM32H7 单片机开发板设计（嵌入式仿真增强 + 报告生成）

1. 在 Proteus ISIS 中完成 STM32H743 开发板原理图设计，添加电源、晶振、复位电路、USB 接口、LED、按键等元件。
2. 执行电气规则检查（ERC），确保电路连接正确，生成网表文件。
3. 点击 “Design→Update PCB Design”，将原理图导入 ARES PCB 设计系统。
4. 在 ARES 中设置 PCB 参数：板尺寸 120mm×100mm、4 层板、线宽 0.2mm、过孔 0.4mm/0.8mm。
5. 使用自动布局器（Tools→Auto Place）进行双面自动布局，优化元件位置。
6. 激活布线模式（Ctrl+B），开始 PCB 布线，利用自动完成布线功能（阴影路径 + Enter 键）快速完成大部分布线。
7. 在 STM32CubeIDE 中编写 STM32H7 程序：初始化 GPIO、配置 USB、实现 LED 闪烁与按键控制功能，编译生成 HEX 文件。
8. 双击 STM32H7 元件，在弹出的属性窗口中选择生成的 HEX 文件，设置晶振频率为 25MHz。
9. 点击仿真运行按钮（左下角播放图标），使用虚拟终端查看调试信息，观察 LED 闪烁与 USB 通信。
10. 生成变体对比报告（Ctrl+Shift+R），对比 “标准版” 与 “简化版”（去掉 USB 接口）的差异，导出报告用于项目管理。

6.3 实操三：RISC-V 单片机仿真与开发（嵌入式仿真增强 + 库搜索）

1. 进入 Proteus ISIS，点击 “新建项目”，选择 “DEFAULT” 模板，设置项目名称和保存路径。
2. 点击元件模式（P 按钮），在弹出的库部件选择窗口中点击 “Web Search” 标签页。
3. 在搜索框中输入 “SiFive E31″，点击搜索按钮，等待网络结果加载。
4. 双击搜索结果中的 SiFive E31 元件，自动导入原理图符号、PCB 封装与 3D 模型。
5. 搜索并添加其他元件：LED、按键、5V 电源、晶振、复位电路。
6. 绘制原理图：将 LED 连接到 RISC-V GPIO 引脚，按键连接到中断引脚。
7. 在 RISC-V 开发环境（如 Freedom Studio）中编写程序：初始化 GPIO、配置中断、实现 LED 闪烁与按键控制功能，编译生成 HEX 文件。
8. 双击 SiFive E31 元件，在弹出的属性窗口中选择生成的 HEX 文件，设置晶振频率为 10MHz。
9. 点击仿真运行按钮（左下角播放图标），使用虚拟终端查看调试信息，观察 LED 闪烁与按键响应。
10. 调试程序：设置断点（F9），单步运行（F6），查看变量值，优化程序逻辑。
