SolidWorks 2021 是达索 2020 年 10 月推出的一体化 CAD/CAE/CAM 工业软件，SP5 为本版本最终稳定服务包，也是最后一代原生完整支持 Windows7 64 位的主流大版本，是 Win7 存量工厂、老旧低配电脑、中职院校机房首选稳定版本。版本新增拓扑优化轻量化设计、Treehouse 装配规划工具、全新质量体积计算内核，完善 3D Interconnect 跨 CAD 导入、Simulation 仿真、钣金、电气、内置 CAM 加工全流程；
SolidWorks 2021 安装教程：

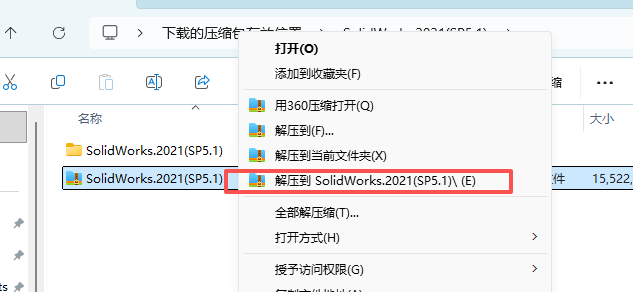

- 下载好压缩包，右键解压。

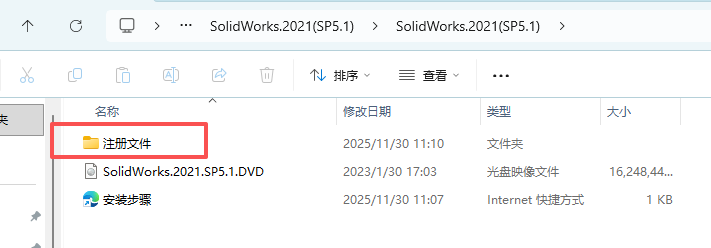

- 打开解压的文件夹，打开如图文件夹

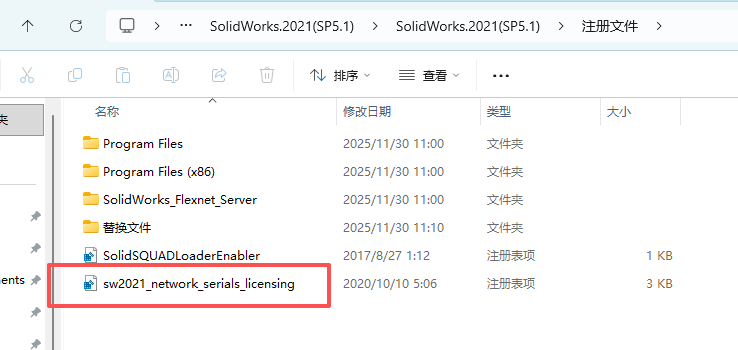

- 双击“sw2021_network_serials_licensing”

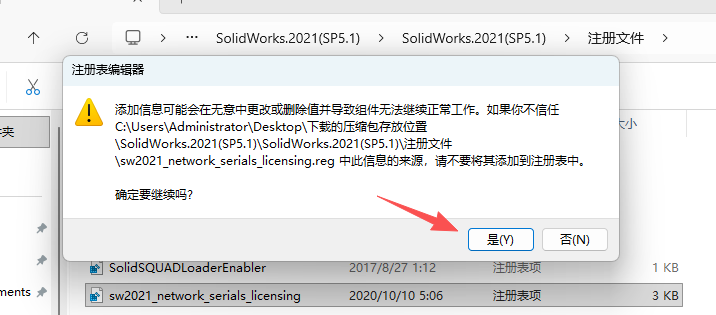

- 是

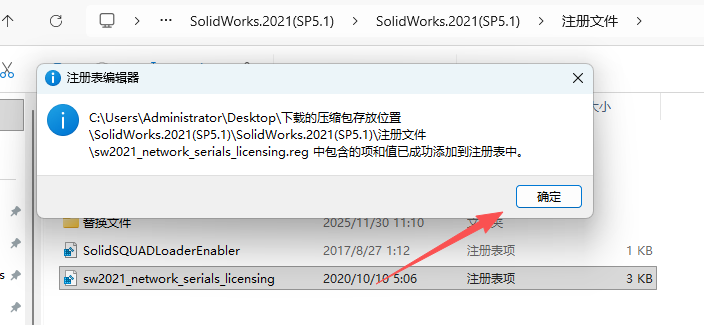

- 确定

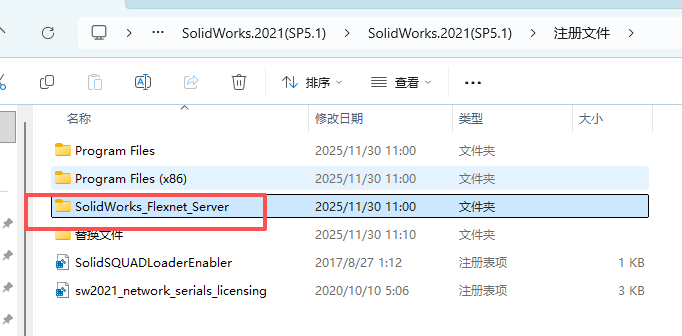

- 复制“SolidWorks_Flexnet_Server”文件夹

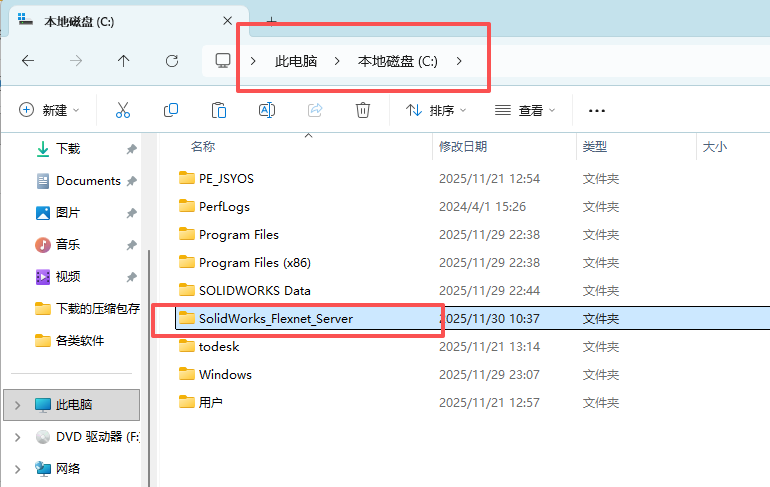

- 在C盘粘贴，然后打开

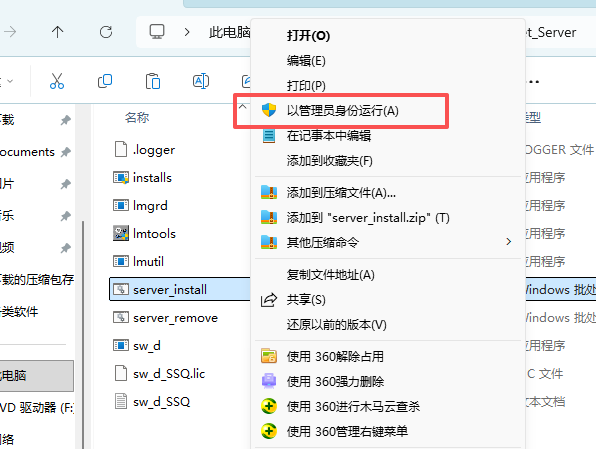

- 右键“server_install”以管理员身份运行

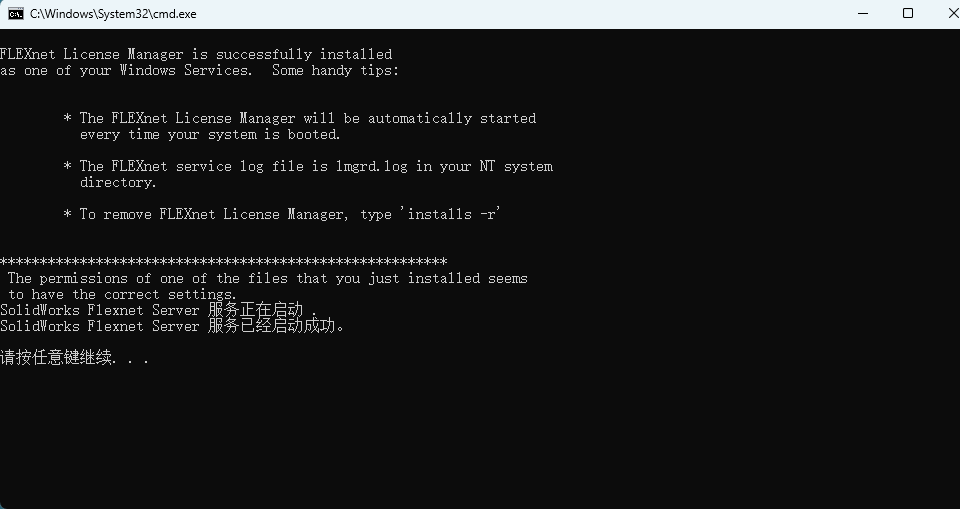

- 显示启动成功

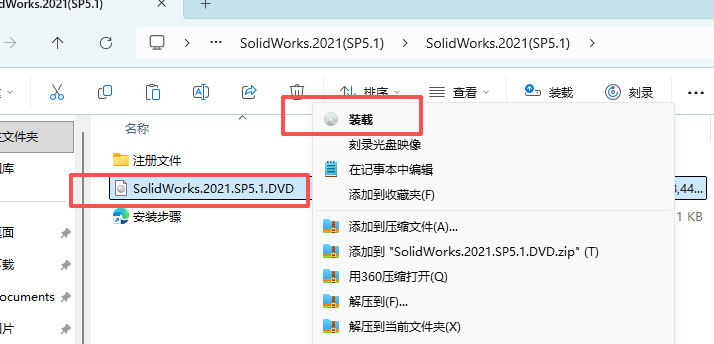

- 返回到解压的文件夹，右键SolidWorks.2021.SP5.1.DVD点击装载，如果没有显示装载就解压文件，一样

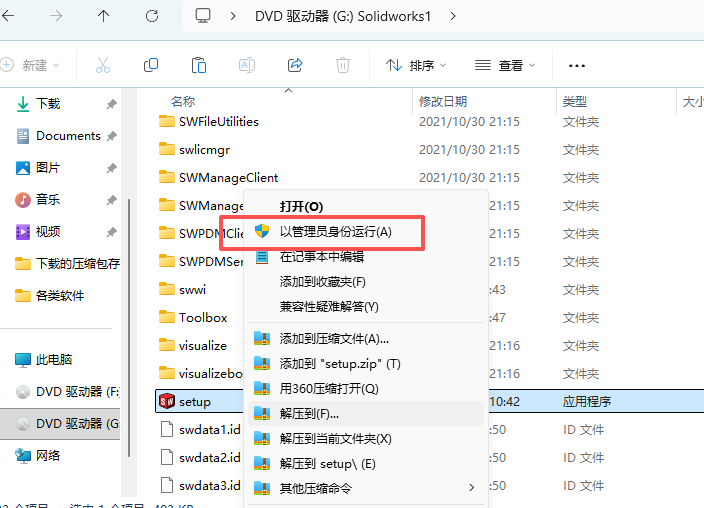

- 右键setup以管理员身份运行

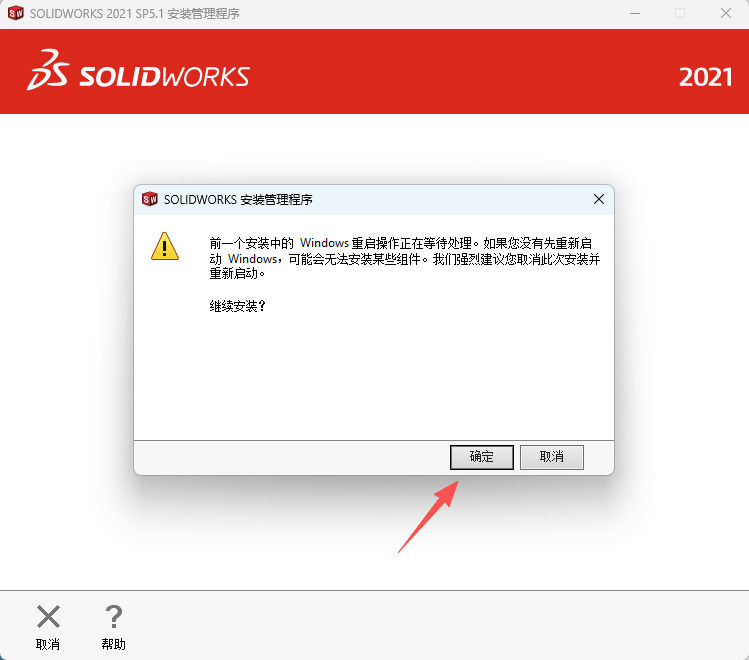

- 确定

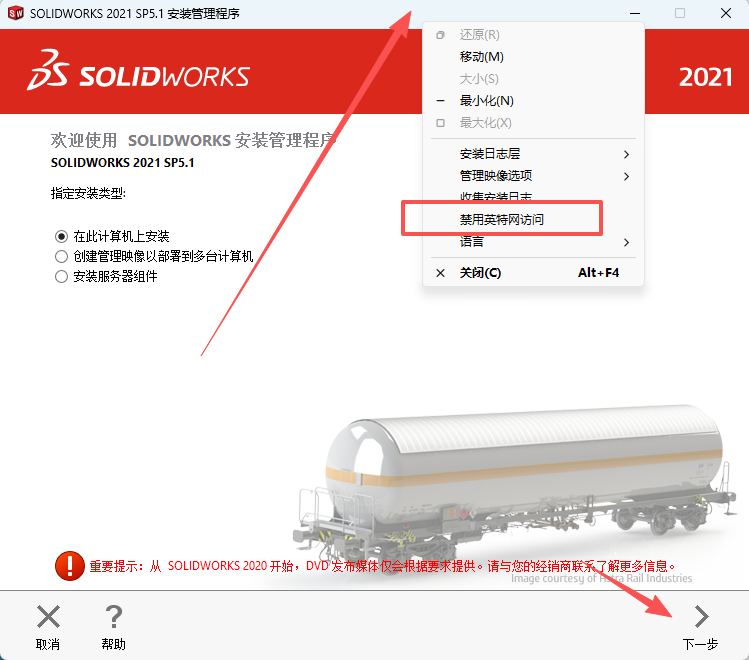

- 在安装界面上方，右键选择“禁用英特网访问”点击下一步

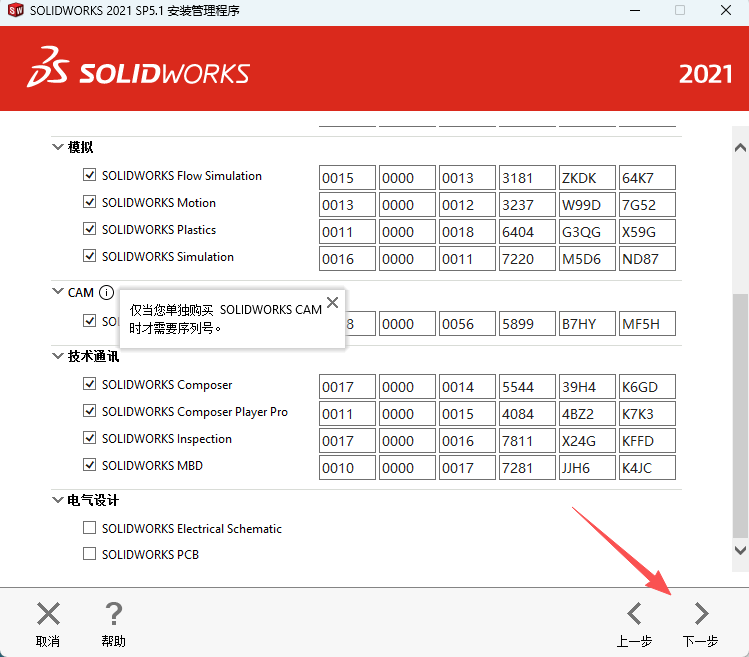

- 按需选择功能

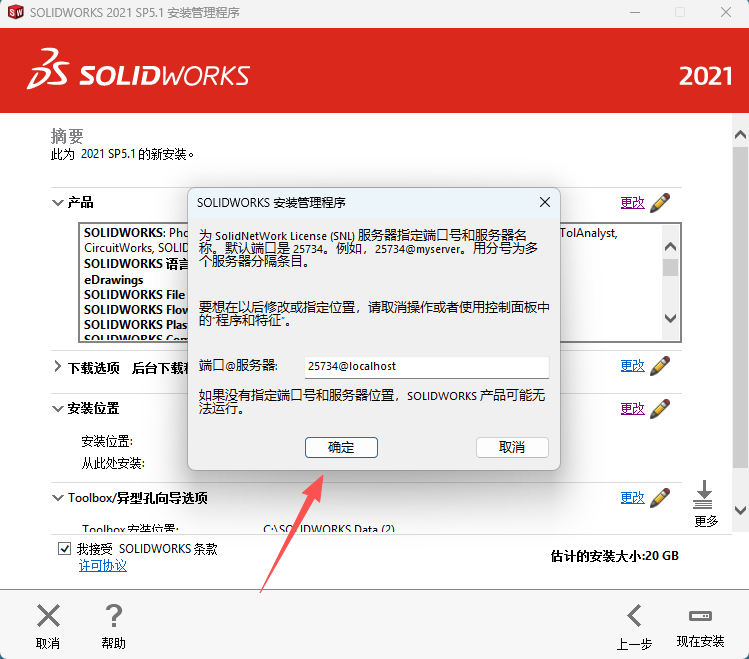

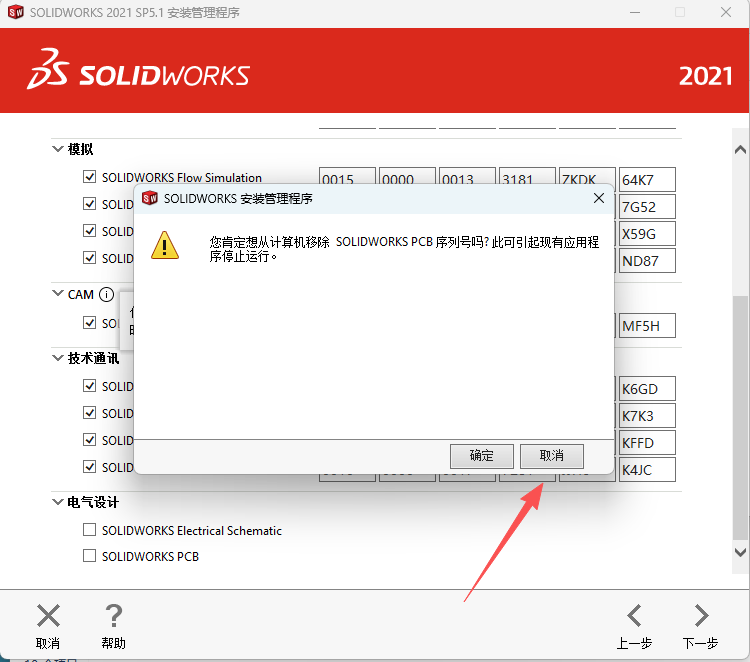

- 确定，这个图标注错位置了。点确定哈。

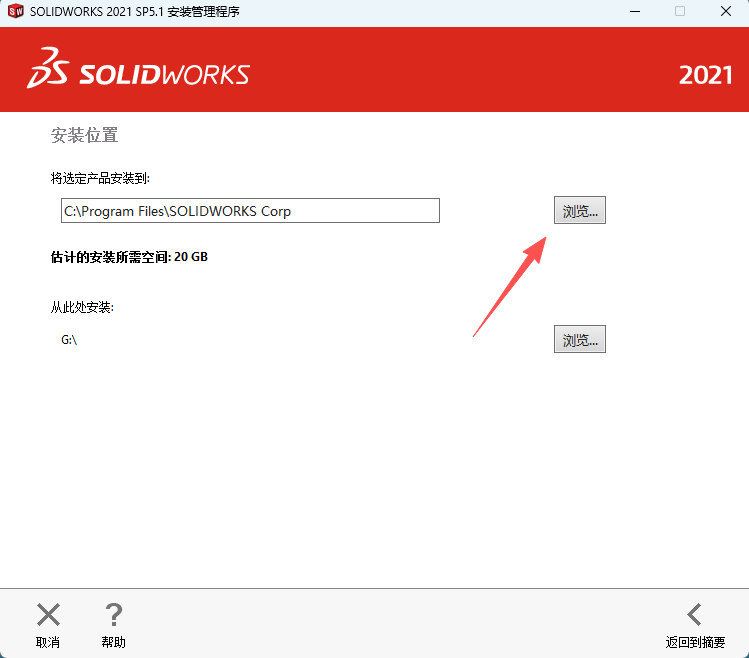

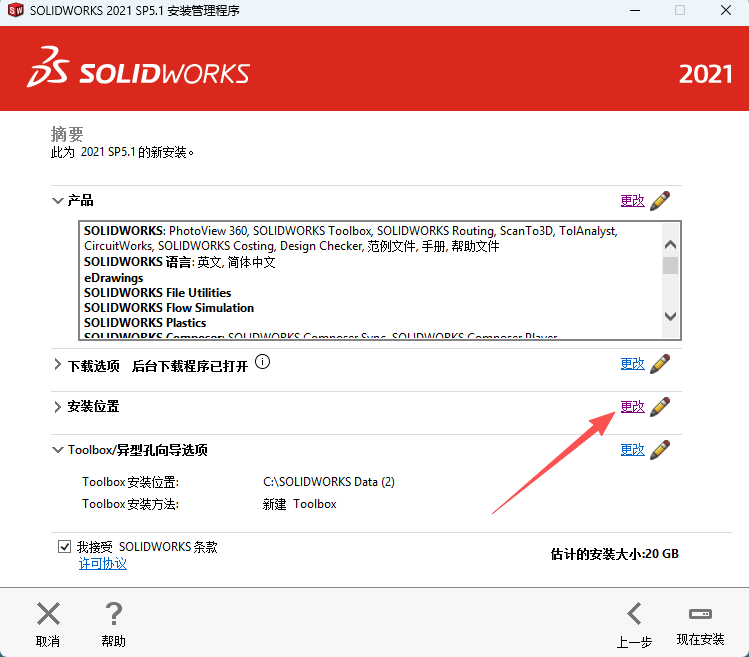

- 点击更改

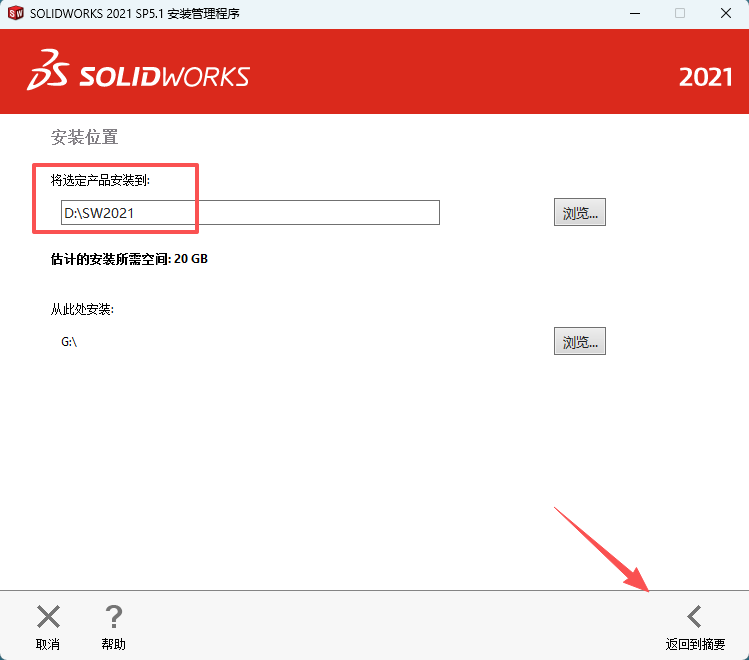

- 选择安装位置

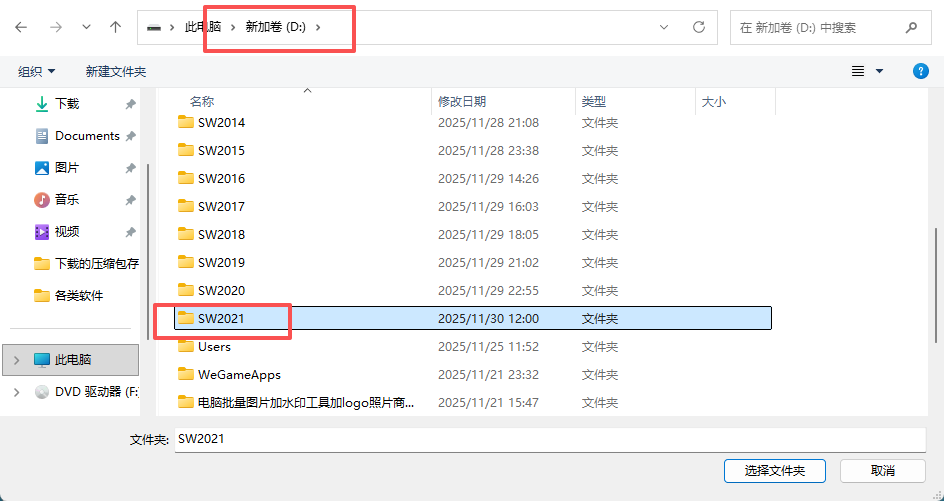

- 例如我在D盘创建了个文件夹，sw2021
- 点击返回

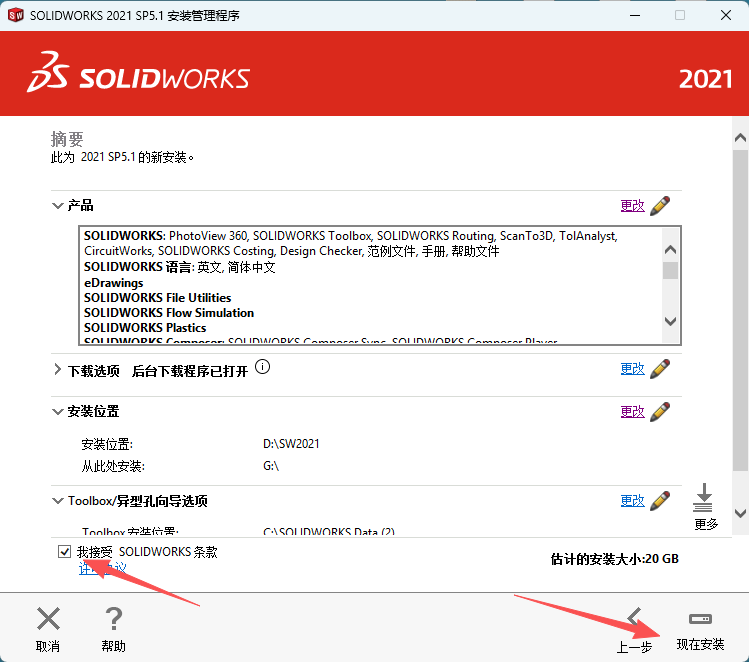

- 勾选，点击现在安装。
- 确定

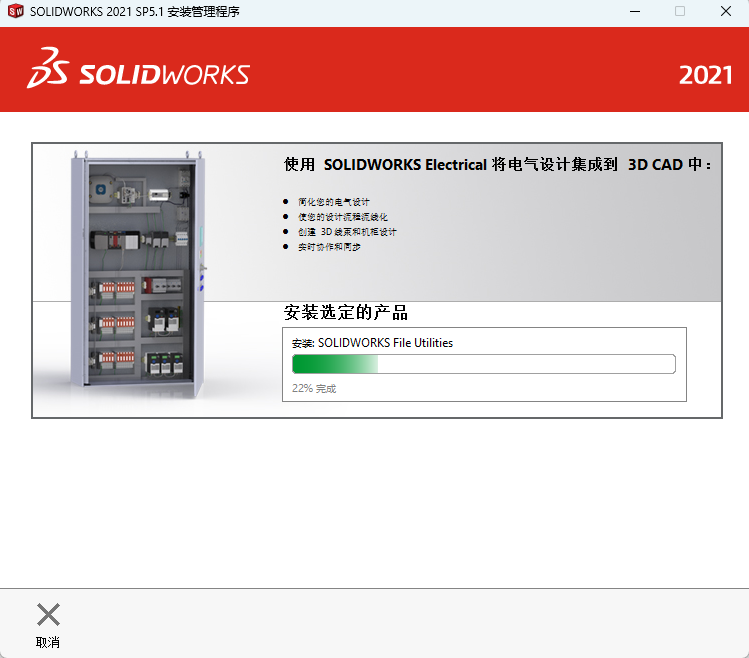

- 等待安装，20分钟左右

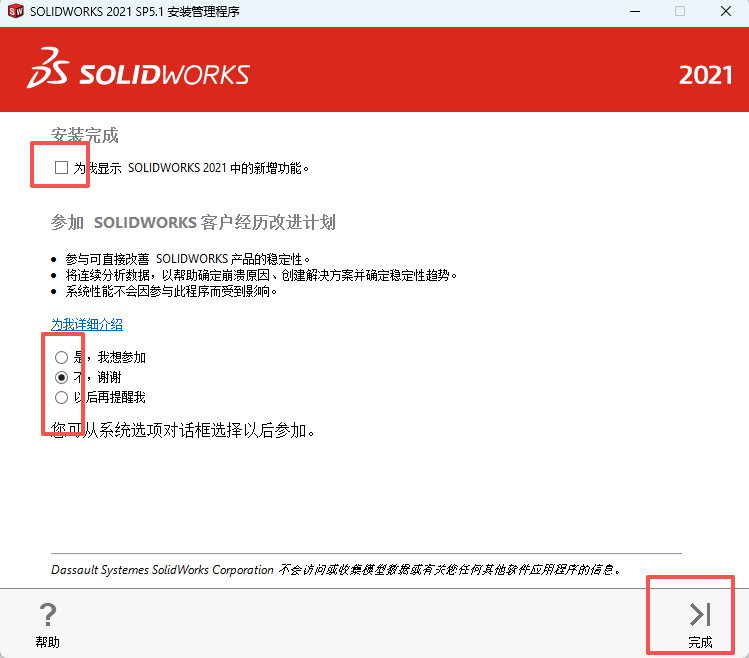

- 点击完成

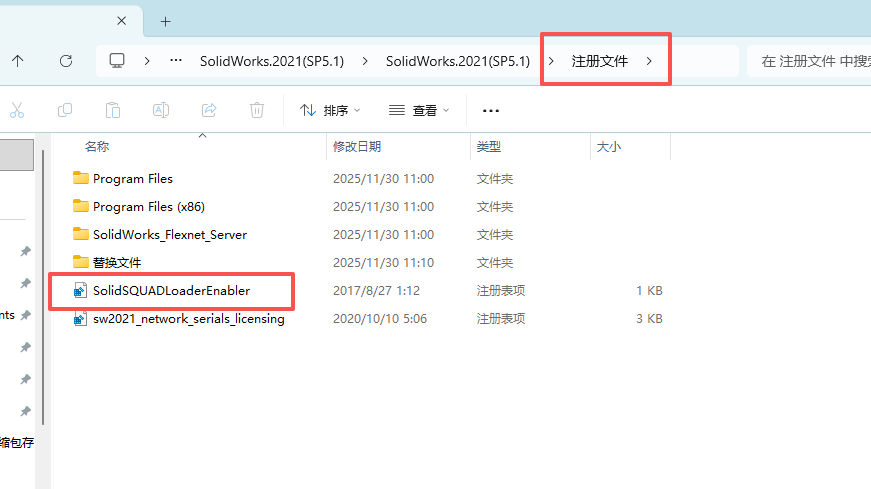

- 返回到注册文件夹，双击SolidSQUADLoaderEnabler

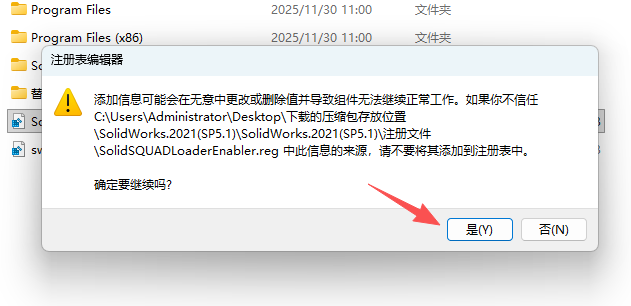

- 是.确定

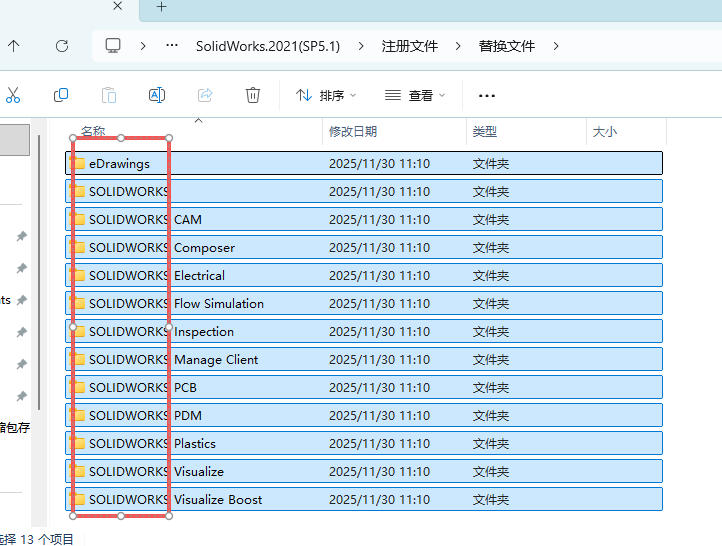

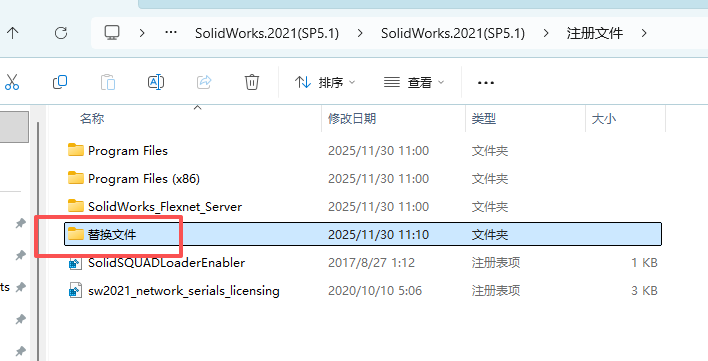

- 打开替换文件
- 复制里面所有

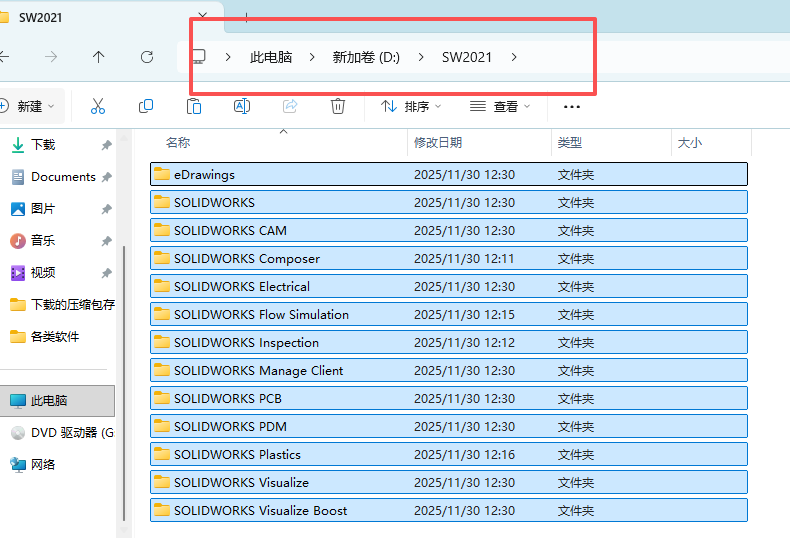

- 粘贴到刚才选择的安装位置。参考第18步

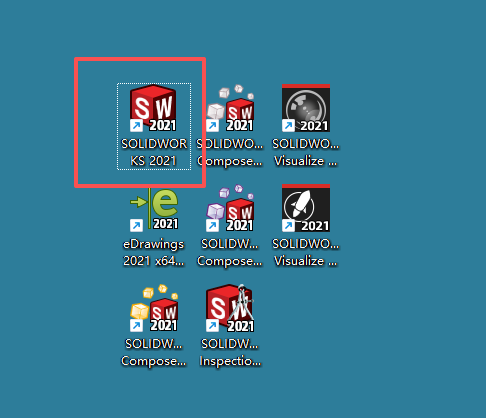

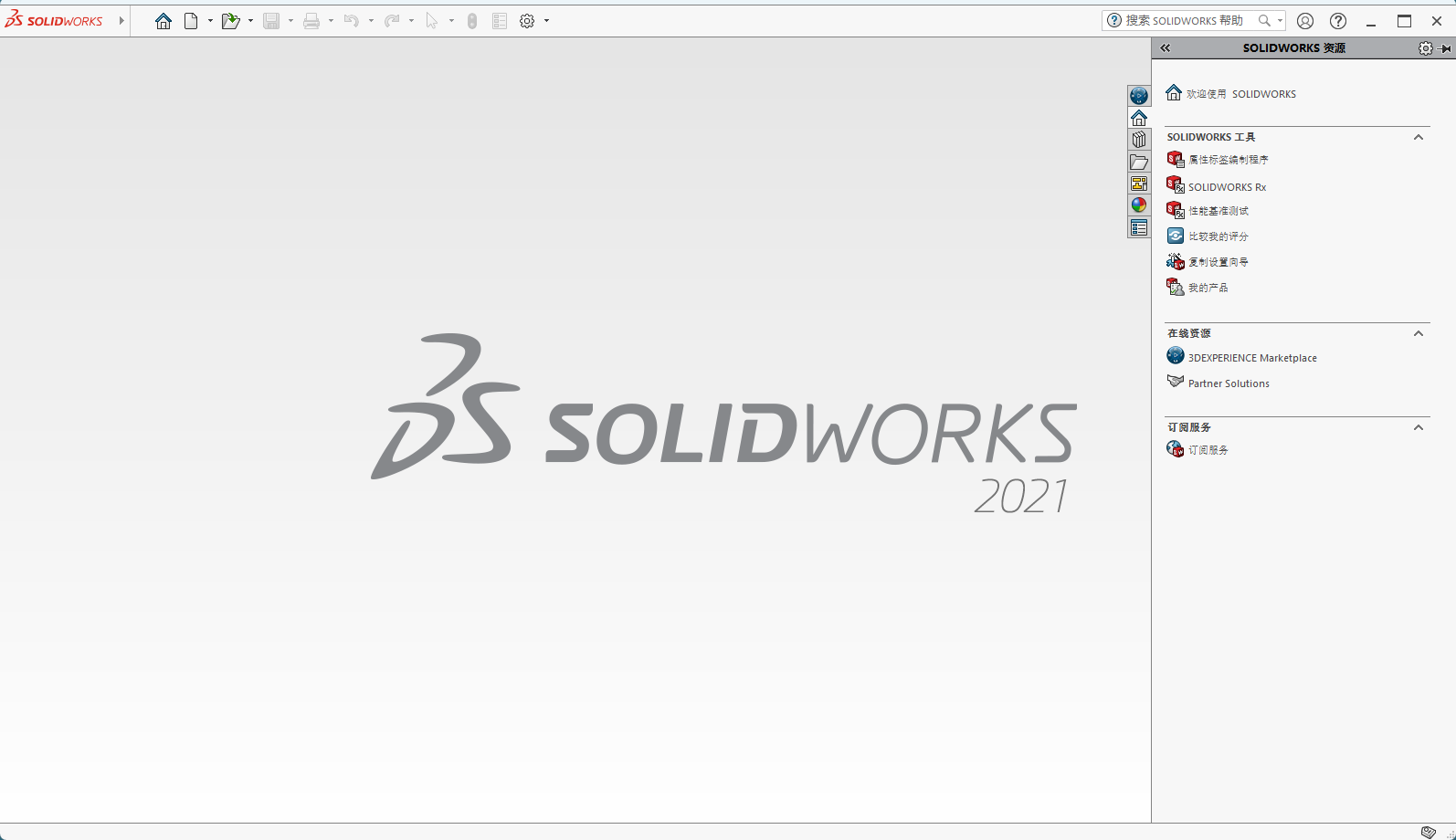

- 打开软件即可使用。

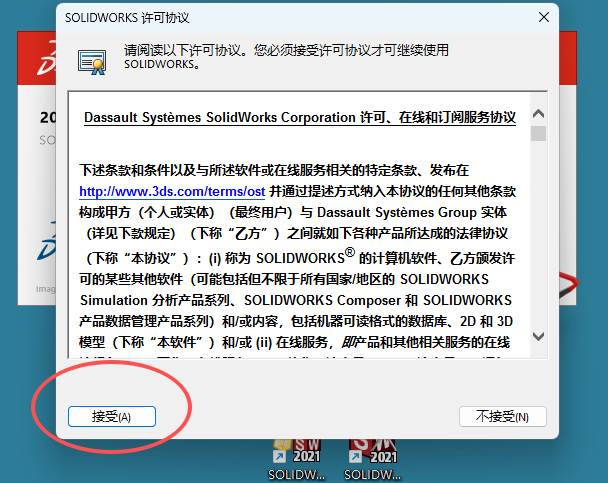

- 点接受
核心版本信息总表
| 项目 | 详细参数 |
|---|---|
| 软件全称 | SolidWorks 2021 完整版 SP5.0（最终稳定补丁） |
| 内核版本 | 主版本 21.0，终版补丁 SP5.0 |
| 发布时间 | 2020 年 10 月正式发布；2021 年末推送 SP5 修复补丁 |
| 开发厂商 | Dassault Systèmes 达索系统 |
| Windows 系统支持 | Win7 SP1 64 位、Win8.1 64 位、Win10 1903 及以上 64 位、Win11 兼容运行；最后一代原生适配 Win7；完全放弃 32 位、XP/Vista；兼容 Office2016/2019、SQL Server2019 |
| 架构 | 全系纯 64 位，无任何 32 位安装介质 |
| 全套配套模块 | 零件 / 装配 / 工程图、Simulation 有限元、Motion 运动、Flow 流体、Electrical 电气、内置 SOLIDWORKS CAM、Costing 成本、MBD 三维 PMI、Inspection 三坐标检测、Visualize 渲染、PDM 数据管理、3DE 云端协同、拓扑优化模块 |
| 授权分级 | 标准版 Standard、专业版 Professional、白金版 Premium（工厂商用主力）、院校教育版、3DE 订阅版 |
| 安装方式 | 官方 ISO 离线镜像安装器，支持 ODT 企业批量部署，安装路径必须纯英文，禁止中文、空格 |
| 标志性核心更新 | 拓扑优化轻量化设计、Treehouse 装配规划树、全新体积 / 重量高精度算法、3D Interconnect 合并「断开链接」命令、端子管理器升级、BOM 批量编辑、装配参考位置包含视图、安装管理器下载提速 25%、管理员锁定色彩配置 |
| 核心特色 | 唯一兼容 Win7 现代 SW 版本、低配 64 位主机流畅、拓扑优化减重设计、CAM 加工一体化、跨 CAD 导入稳定、插件生态完善、崩溃 bug 少、适配老旧 Office 系统 |
七大核心生产级功能升级
1. 新增拓扑优化模块（白金专属，轻量化设计核心）
版本标志性创新，面向减重、设备机架、模具支架设计：
- 设定固定约束、受力载荷、材料、体积保留比例，软件自动生成轻量化镂空拓扑结构；
- 优化模型可直接转实体编辑，一键导出 STL 用于 3D 打印；
- 对比传统手动减重，减少 70% 重复建模工作量，适配新能源、自动化轻量化设备设计。
2. Treehouse 装配规划工具，整机前期可视化布局
全新前置装配规划工具，无需绘制零件即可搭建整机层级：
- 提前规划子装配、零部件数量、配置、材质，自动生成 BOM 框架；
- 拖拽调整装配层级，批量修改零件规格，后期一键导入零件完成整机装配；
- 适配成套设备、多模组自动化设备前期方案设计。
3. 全新高精度体积 / 重量计算算法
重构质量属性运算内核，解决旧版重量计算误差大、卡顿问题SolidWorks：
- 体积、表面积、质量计算速度提升 50%，精度大幅优化；
- 高低精度切换，批量统计整机重量无卡顿，BOM 重量报表误差极小；
- 导入外来 STEP 模型也可精准自动计算材质重量。
4. 3D Interconnect 跨 CAD 工具整合优化
将「解散特征」合并至「断开链接」单一命令，操作简化SolidWorks：
- 直接读取 CATIA V5、UG NX、Creo、Solid Edge 原生装配零件，保留基准、颜色、层级；
- 一键断开关联外部图纸，自由编辑外来模型，无需转换 STEP/IGS；
- SP5 修复导入曲面破损、基准丢失、装配层级错乱 bug。
5. Electrical 电气模块全面升级，端子标准化管理
- 端子类型管理器：自定义端子规格，批量匹配端子板，线束布线精度提升；
- 独立电缆盒规划，多条线路分通道布线，自动检测布线干涉；
- 原理图批量导入 Excel 线缆数据，一键生成 3D 布线，自动输出电线 BOM。
6. 工程图、BOM 与 PDM 数据管理优化
- BOM 支持批量单元格编辑、批量修改物料编码，跨图纸汇总总物料清单；
- 新增「位置包含 Treehouse 视图」，一键查看所有零部件外部参考路径，批量修复丢失参考；
- PDM 批量归档、版本变更、整机打包速度提升，VPN 远程服务器稳定无闪退；
- 剖面视图、尺寸链对齐优化，符合国标机械制图规范。
7. 钣金、焊件、CAM 制造配套优化
- 基础钣金成型工具库扩充，多实体钣金释放槽样式丰富，平板 DXF 导出干净无杂线；
- 焊件型材阵列、角撑板批量应用，机架建模效率提升；
- SOLIDWORKS CAM 自动识别沉头孔、钣金特征，批量生成 2.5 轴铣削、钻孔攻丝刀路，加工模板可复用。
官方硬件配置要求（Windows）
最低配置（简单零件、百件小型装配、课程学习）
| 配置项 | 标准参数 |
|---|---|
| 操作系统 | Win7 SP1 64 位 / Win10 1903 64 位 |
| 处理器 | 3.0GHz 64 位四核 CPU，支持 AVX2 指令集 |
| 内存 | 8GB RAM；使用 Simulation、拓扑优化最低 16GB |
| 硬盘 | 18GB 空闲空间，SSD 固态硬盘大幅提速 |
| 显卡 | OpenGL4.4，2GB 独立显存；认证专业显卡完整支持 RealView 渲染 |
| 外设 | 三键滚轮鼠标（必备） |
推荐配置（整机自动化、钣金批量设计、CAM 加工、拓扑优化仿真）
| 配置项 | 标准参数 |
|---|---|
| 操作系统 | Win7 SP1 64 位 / Win10 22H2 64 位专业版 |
| 处理器 | Intel i7 / AMD Ryzen7 八核及以上多核 CPU |
| 内存 | 16GB RAM；千件整机、仿真、拓扑优化分析建议 32GB |
| 硬盘 | NVMe 高速 SSD，25GB 以上空闲空间，素材独立固态盘存储 |
| 显卡 | NVIDIA Quadro P1000/P2200 / AMD Radeon Pro 专业卡，4GB + 显存；白金版支持多 GPU 并行加速渲染 |
| 显示器 | 双 2K 高分屏，建模窗口与图纸 / 仿真窗口分屏并行操作 |
补充说明
- 消费级游戏显卡可完成基础建模，但 RealView 实时材质、仿真图形预览易出现花屏、色阶断层；
- 拓扑优化、批量 CAM 刀路计算、大型整机装配会大量占用内存，16GB 为稳定运行门槛；
- Win7 系统运行无强制兼容模式，原生适配流畅；Win11 运行存在少量许可弹窗小 bug。
通用核心建模快捷键
建模高频快捷键
- S：快捷命令栏（全局最常用）
- E：拉伸凸台基体
- R：旋转凸台
- L：直线草图
- C：圆形草图
- T：智能尺寸标注
- P：拉伸切除
- M：移动零部件 / 实体
- H：隐藏 / 显示零部件
- Ctrl+Shift+M：磁力配合快速调用
视图与通用操作
- 中键拖动：旋转视图
- Shift + 中键拖动：平移视图
- 鼠标滚轮：缩放视图
- F：整屏显示全图
- Space：视图定向菜单
- Ctrl+S：保存文件
- Ctrl+Z：撤销
- Ctrl+Y：重做
高频常见问题与解决方案
- Win7 安装 2022/2023 直接报错，只能用 2021
SolidWorks 2021 是最后一代支持 Win7 64 位，2022 及以上彻底移除 Win7 底层适配，无兼容补丁，Win7 设备仅能部署 SW2021。
- 拓扑优化命令灰色不可用
仅白金 Premium 授权拥有拓扑优化模块，标准版、专业版无轻量化设计功能。
- Treehouse 装配规划面板找不到
顶部菜单「工具 – Treehouse」调出装配规划树，新建装配时可直接前置规划整机结构。
- 导入 UG/CATIA 模型曲面破损、颜色丢失
升级至 SP5 最终补丁，导入设置勾选「修复破损几何体」，文件路径全程无中文、无超长文件夹名。
- 无法打开 2022 及更高版本 SW 文件
2021 无跨版本只读高版本功能，上下游协作需上游另存为 SolidWorks 2021 格式交付。
- 大装配打开卡顿、内存溢出闪退
开启零部件轻化、大型装配体模式；删除未使用特征、材质、配置；缓存路径设置 SSD；内存升级至 16GB 以上。
- 激活提示许可证无效 / 许可丢失
单机版核对序列号匹配 2021 版本；网络浮动版确认服务器 IP、25734 端口未被防火墙拦截；Win7 原生系统无需兼容模式激活。
行业落地应用案例
案例一：Win7 老旧电脑中小型钣金 / 自动化加工厂
大量存量工厂办公主机为 Win7 64 位低配电脑，无法运行 2022 以上新版本，统一部署 SolidWorks 2021 SP5 白金永久版。内置 SOLIDWORKS CAM 建模直接输出数控刀路；拓扑优化完成设备支架轻量化减重；3D Interconnect 直接读取客户 CATIA、UG 图纸无需转换中间格式；原生兼容 Win7 稳定运行，一套软件覆盖建模、仿真、钣金下料、CAM 加工、图纸出图全流程，无需升级硬件。
案例二：中职 / 高校机械数控实训机房
院校机房设备混杂 Win7、Win10 系统，批量部署 2021 教育版。拓扑优化轻量化、Treehouse 装配规划、电气端子管理完整匹配机械、数控、模具专业教学大纲；唯一兼容 Win7，机房新旧设备通用，软件故障率低，批量离线安装维护简单，配套教学案例资源丰富。
案例三：新能源轻量化设备设计企业
新能源设备厂选用 2021 白金版，拓扑优化模块快速完成支架、外壳减重设计，一键导出 STL 对接 3D 打印；内置 CAM 直接生成加工刀路，MBD 三维 PMI 标注实现无纸化车间交付，适配轻量化产品设计生产需求。
版本总结
SolidWorks 2021 SP5 是唯一原生兼容 Win7 64 位的稳定工业 CAD 版本，核心亮点为拓扑优化轻量化设计、Treehouse 前置装配规划、全新高精度体积重量算法、3D Interconnect 命令整合、电气端子标准化管理、内置 SOLIDWORKS CAM 加工一体化，底层修复大量装配、导入、仿真崩溃 bug，低配 64 位主机流畅运行，兼容老旧 Office 与 Win7 系统。
完美适配存量 Win7 工厂、新旧设备混合实训机房、轻量化新能源设备制造企业；短板为缺少 2022 SpeedPak、2023 自动修复配合、2024 跨版本读取高版本文件等新功能，是老旧办公电脑刚需用户的不可替代主力版本。
