SolidWorks 2020 是达索全 64 位一体化 CAD/CAE/CAM 工程软件，2019 年 9 月全球发布，Service Pack 5（SP5）为本版本最终稳定补丁SolidWorks。官方定义：SP5 是唯一支持 Win7 64 位的 2020 分支，2021 起彻底放弃 Win7SOLIDWORKS；主打大型装配工程图提速、曲面建模重构、柔性零件仿真、MBD 钣金完善、CAM 加工稳定迭代，底层图形与文件读写性能全面优化，完美适配 Win10 全系，兼顾存量 Win7 老旧设备过渡使用，是自动化、钣金、数控、模具行业通用稳定主力版本。
SolidWorks 2020安装教程：

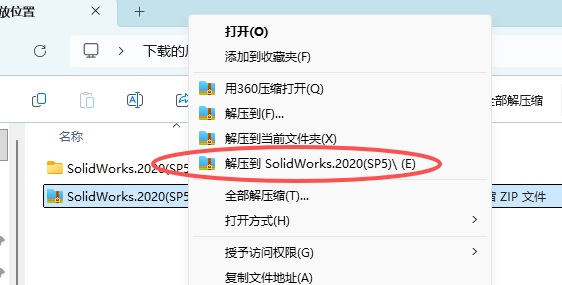

- 下载好压缩包，右键解压。

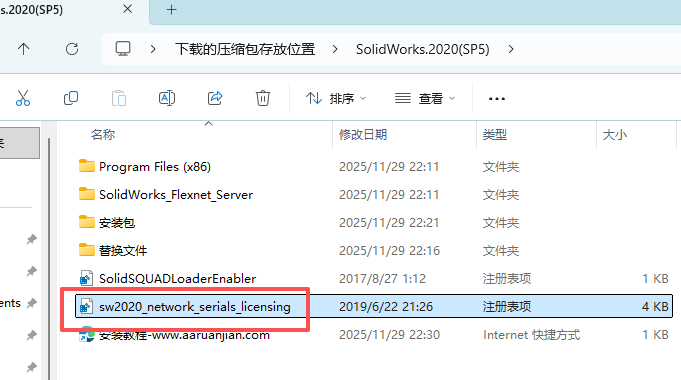

- 双击打开“sw2020_network_serials_licensing”

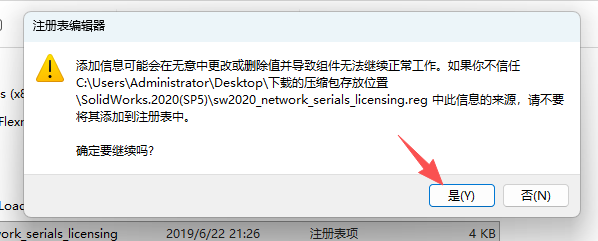

- 是

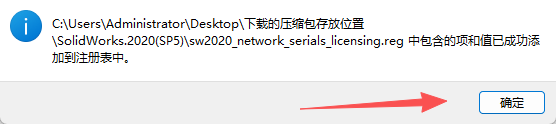

- 确定

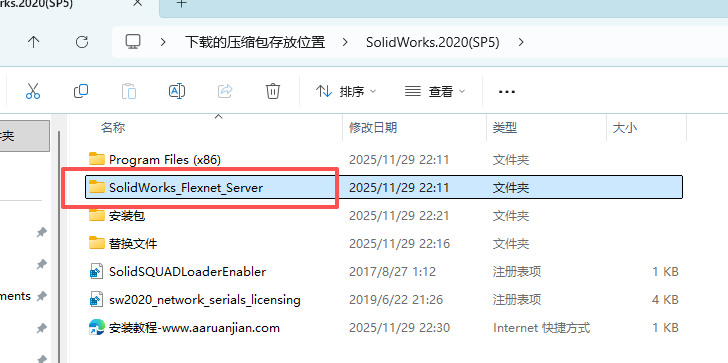

- 复制“SolidWorks_Flexnet_Server”文件夹

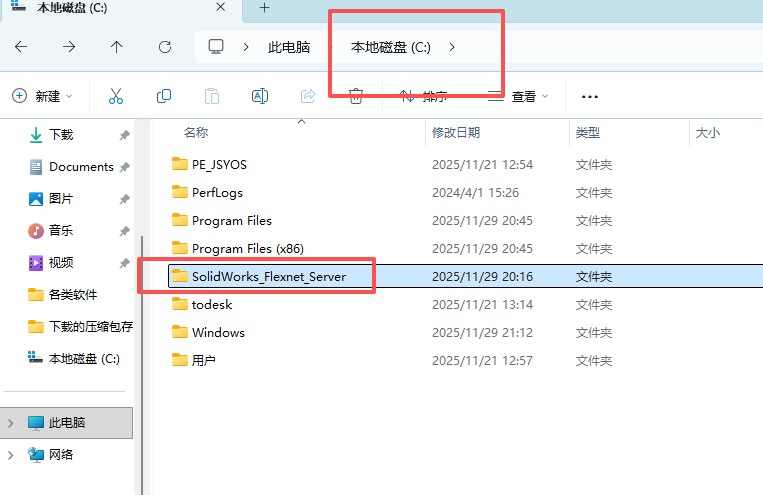

- 到C盘粘贴，在打开粘贴的文件夹。

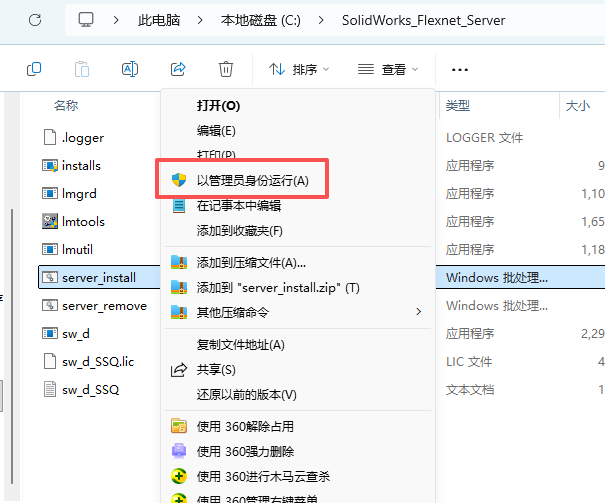

- 右键server_install“以管理员身份运行”

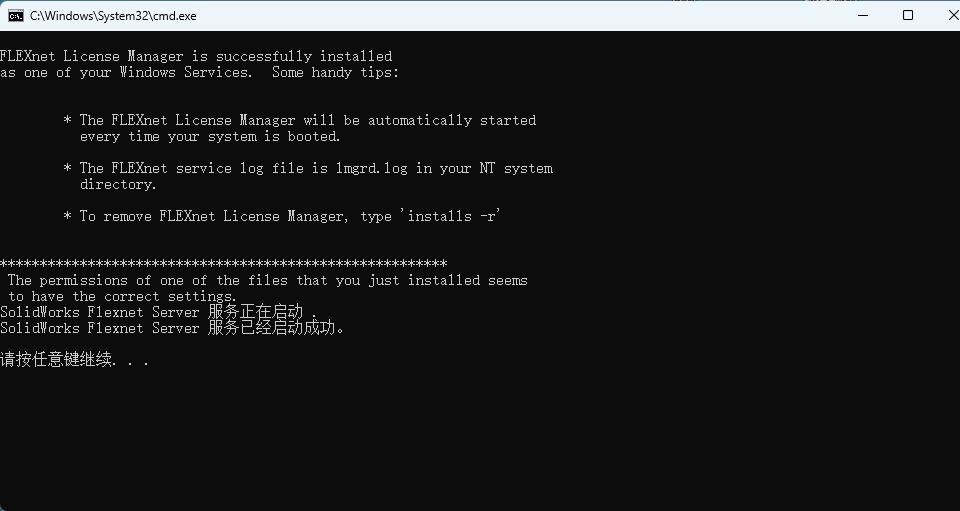

- 启动成功

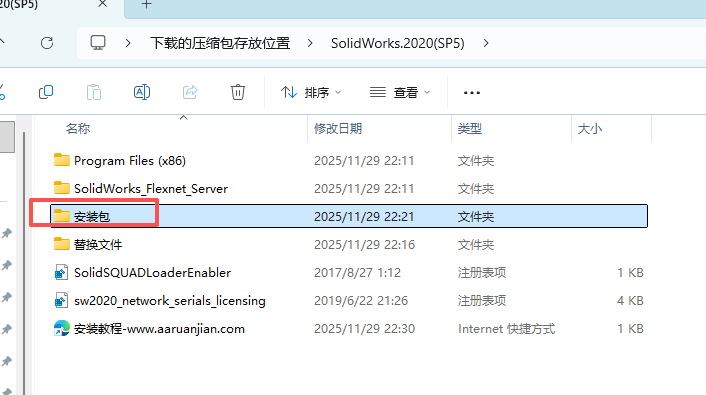

- 返回到解压的文件夹，打开安装包文件夹

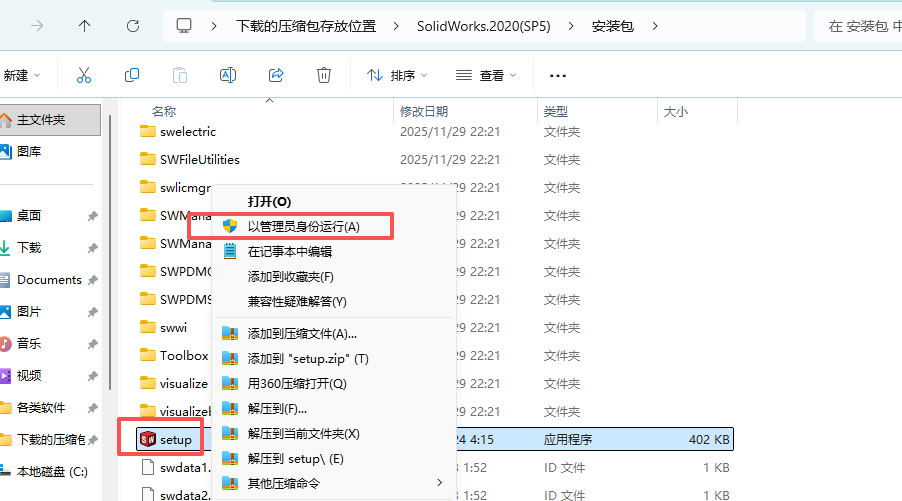

- 右键setup“以管理员身份运行”

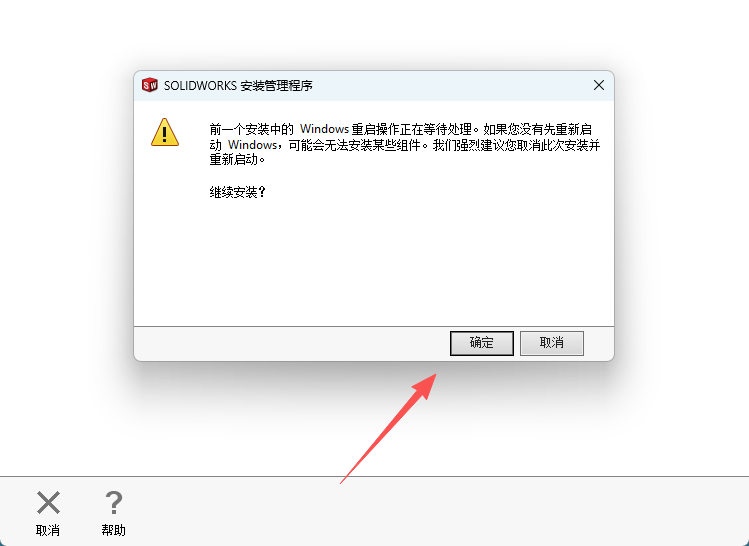

- 确定

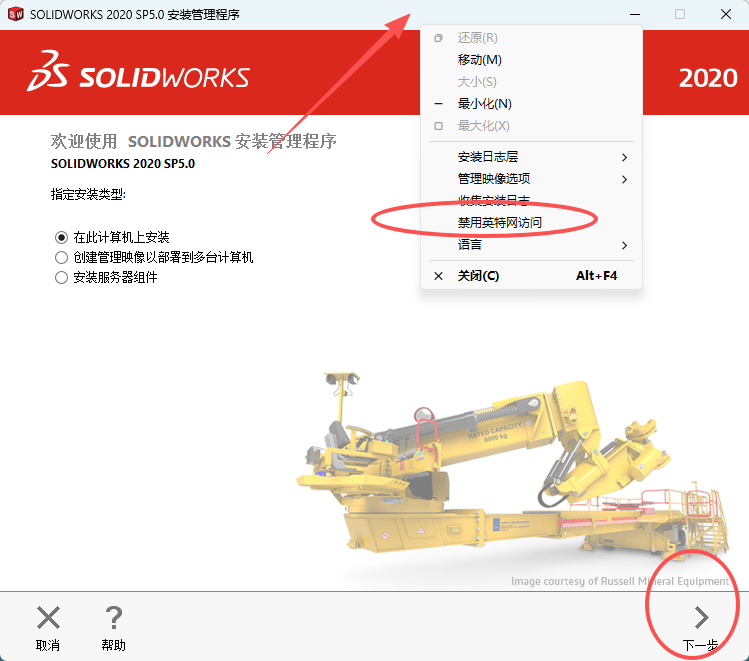

- 安装程序上方，右键选择“禁用英特网访问”然后点击下一步。

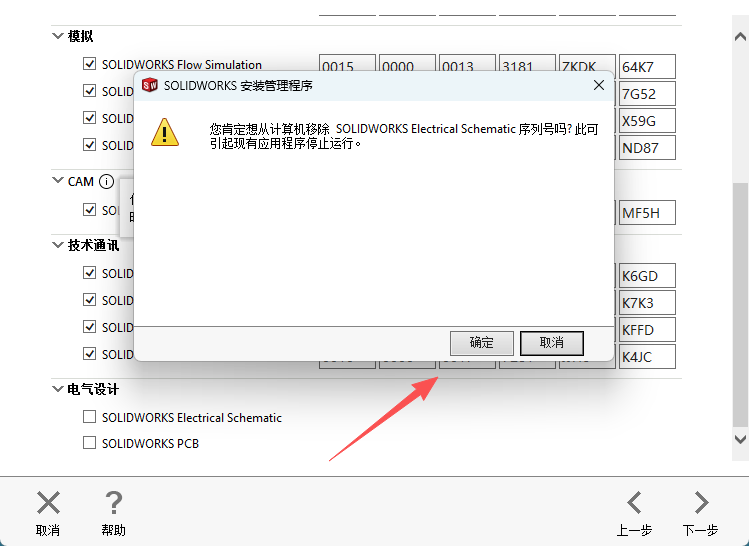

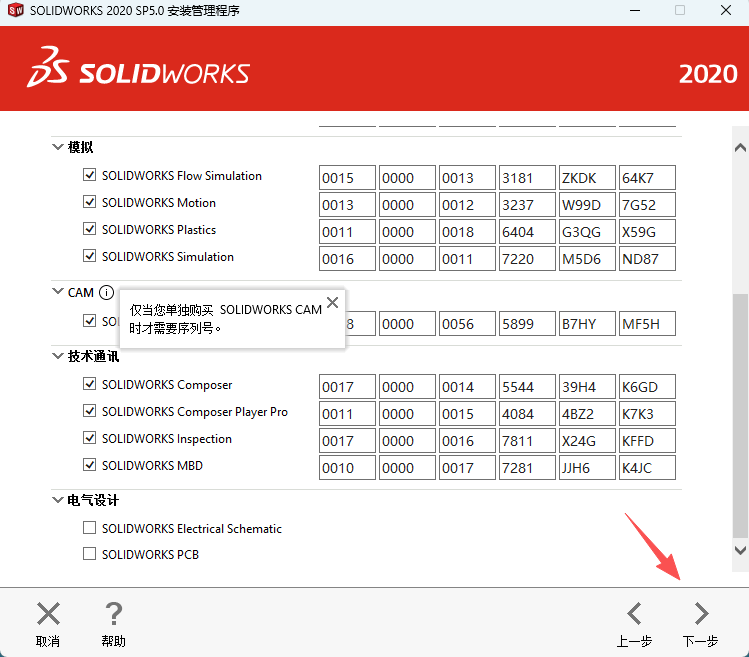

- 安装选择功能，如果电器不要，记得取消。电器安装的时候容易出错。这个和软件没关系，属于系统环境导致。点击下一步。
- 确定

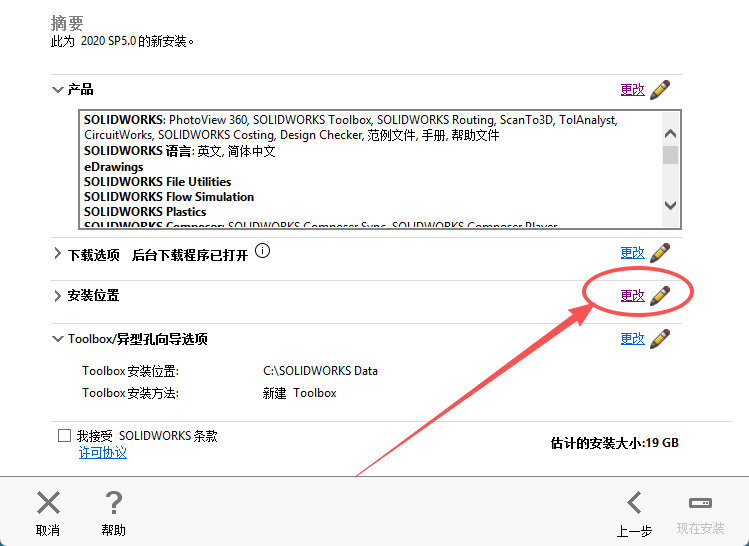

- 点击更改

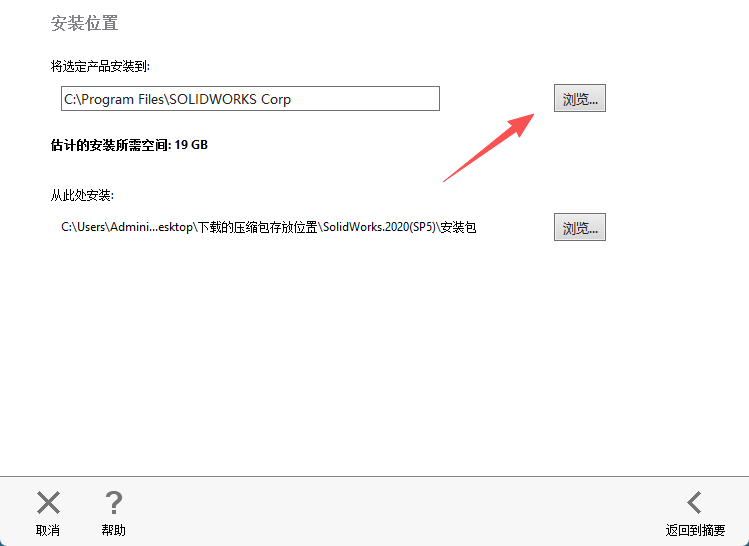

- 点击浏览

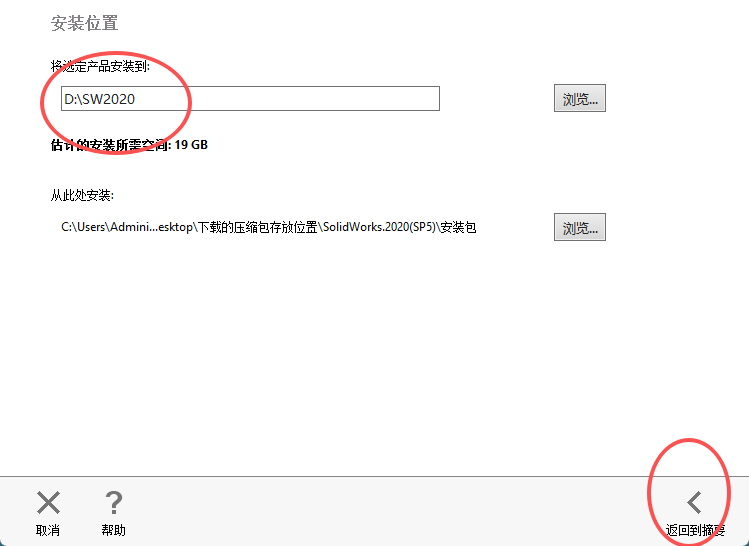

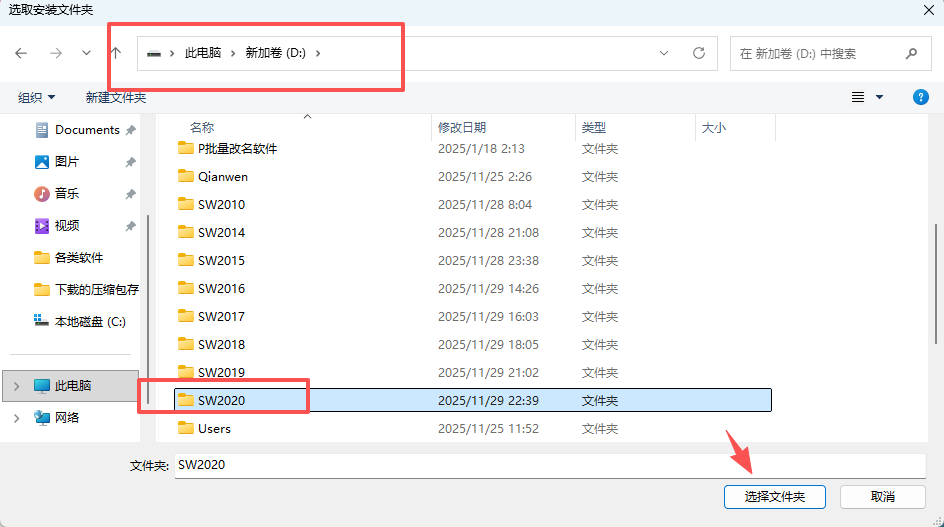

- 选择安装位置，比如小编在D盘创建了个SW2020的文件夹
- 点击返回。

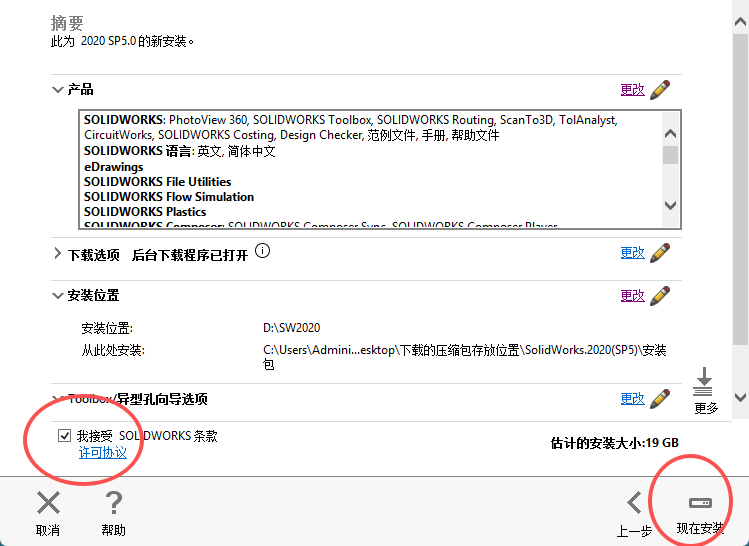

- 勾选我接受，点击现在安装

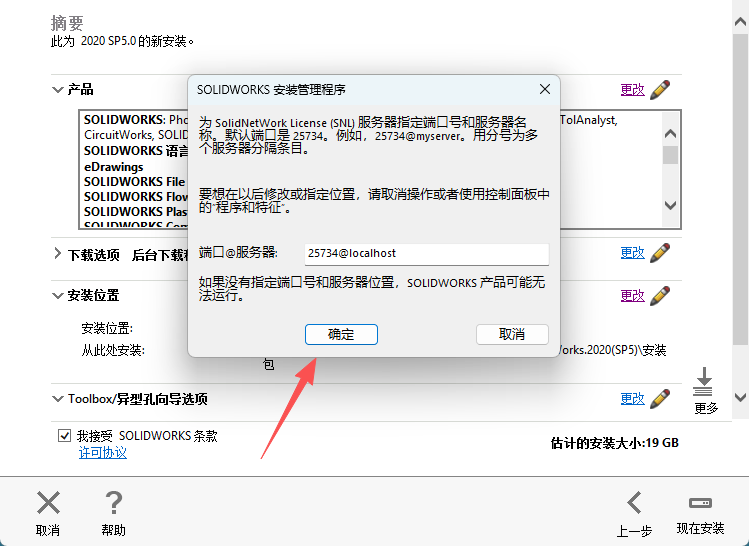

- 确定

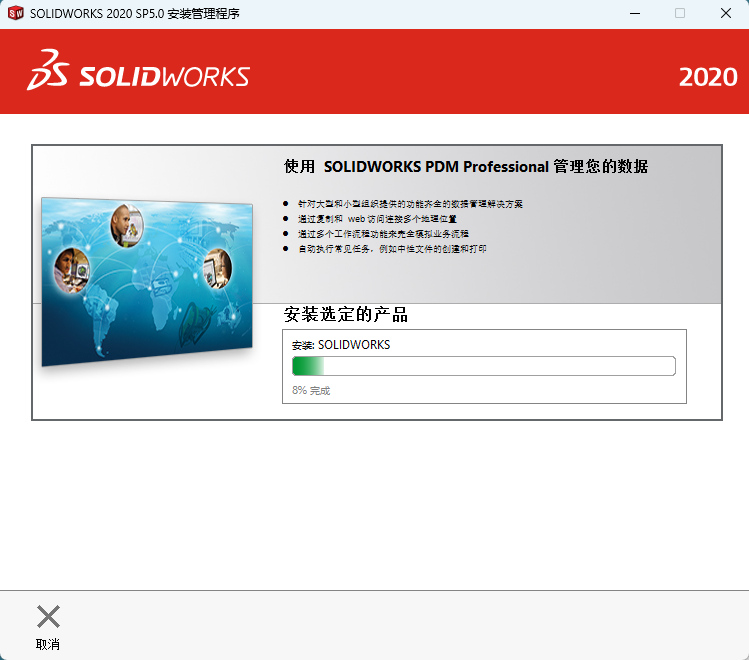

- 等待安装即可，大约10分钟以上

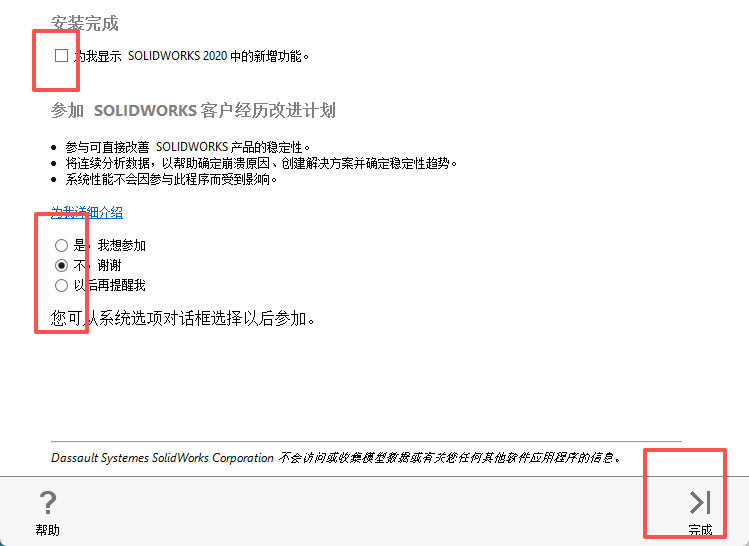

- 点击完成

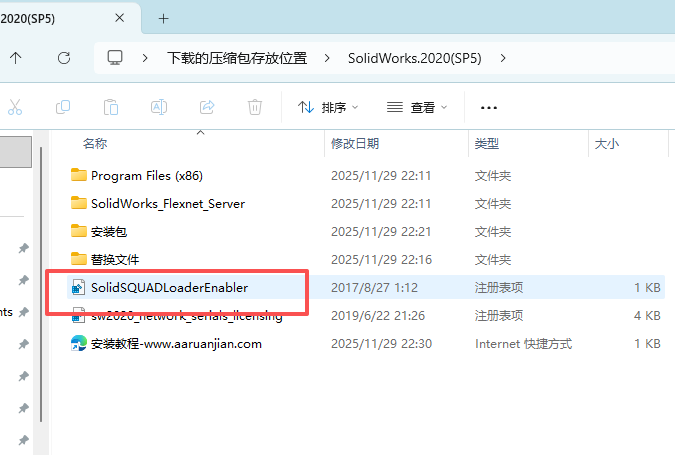

- 返回到解压的文件夹，双击如图

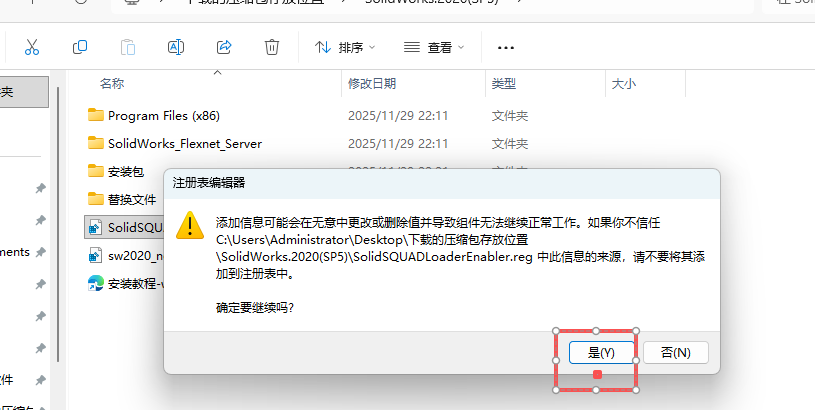

- 是.确定

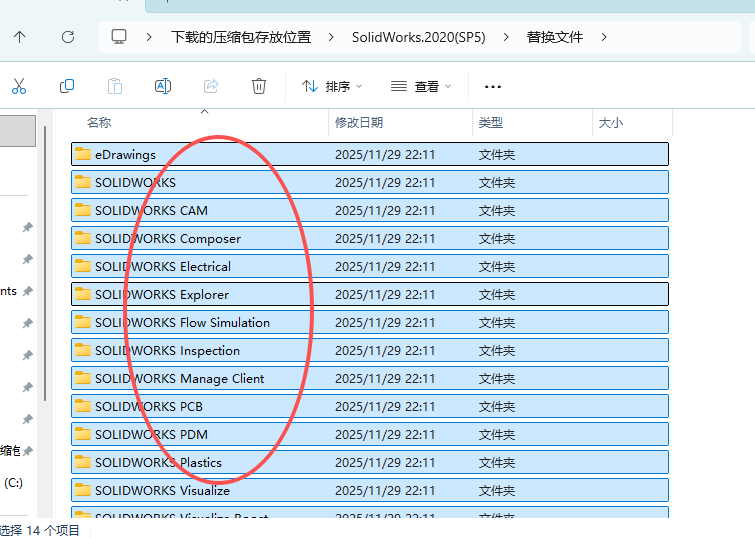

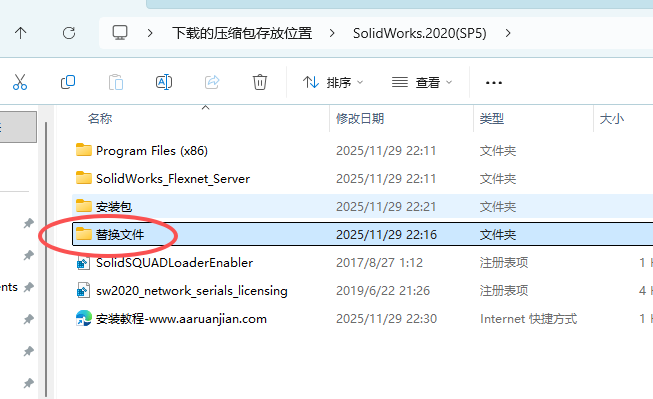

- 打开替换文件
- 复制里面所有

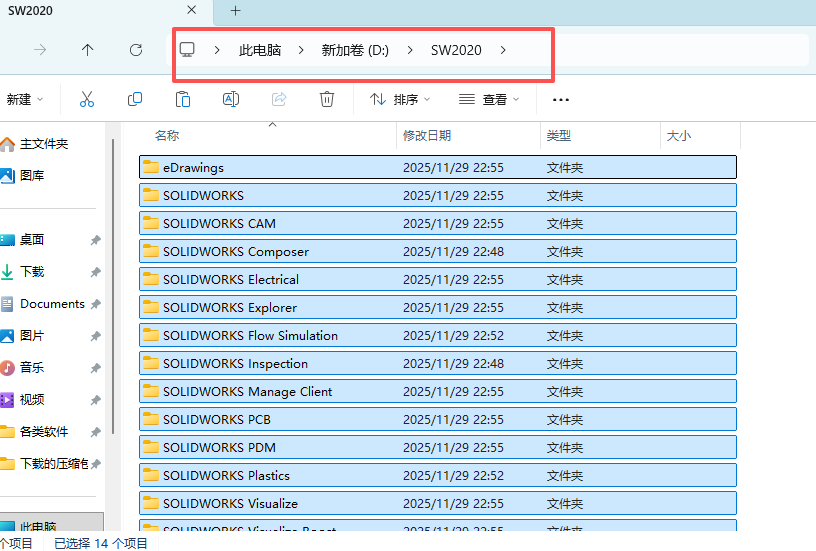

- 到安装的位置粘贴

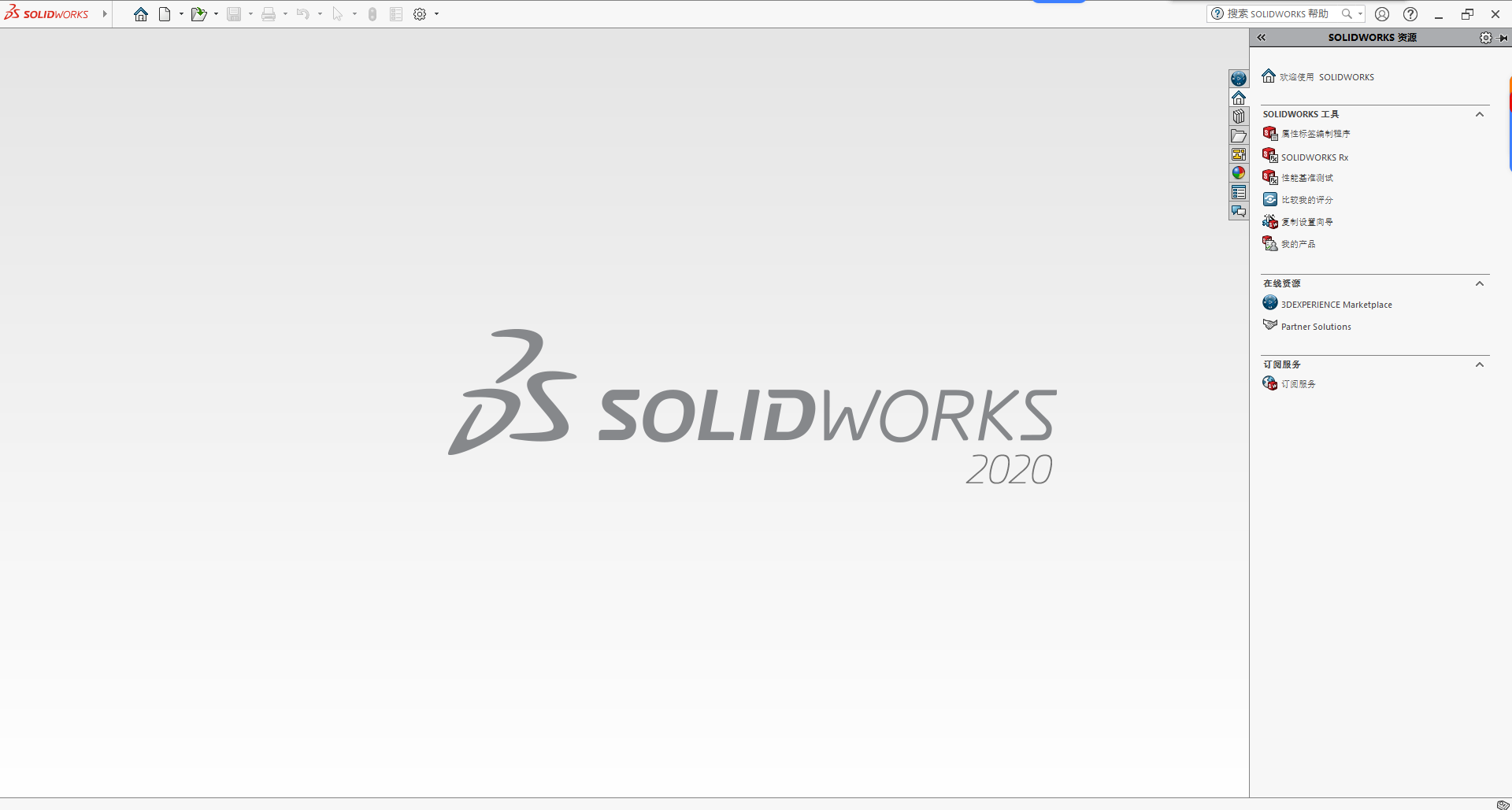

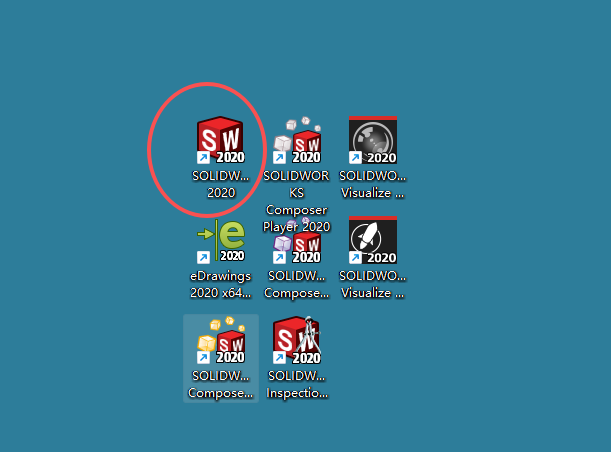

- 到桌面打开软件即可使用。
核心版本信息
| 项目 | 详细参数 |
|---|---|
| 软件全称 | SolidWorks 2020 官方标准安装版 |
| 稳定内核版本 | 主版本 20.0，最终维护补丁 SP5.0 |
| 发布时间 | 正式版 2019 年 9 月；SP5 终版补丁 2020 年底推送 |
| 开发厂商 | Dassault Systèmes 达索系统 |
| Windows 系统支持 | Win7 SP1 64 位（仅 SP5 兼容）、Win10 1903 及以上 64 位；彻底放弃 32 位、XP/Vista、Win8.1；2021 及更高版本无法安装 Win7 |
| 硬性架构 | 全系纯 64 位，无 32 位独立安装包 |
| 配套完整模块 | 零件 / 装配 / 工程图、Simulation 有限元、Motion 运动、Flow 流体、Electrical 电气、内置 SOLIDWORKS CAM、Costing 成本、钣金 MBD 三维 PMI、Inspection 检测、Visualize 渲染、PDM、eDrawings VR 预览 |
| 授权分级 | 标准版 Standard、专业版 Professional、白金版 Premium（工厂主力）、院校教育版 |
| 安装方式 | 官方 ISO 镜像标准安装程序，自定义组件、纯英文安装路径 |
| 标志性核心更新 | 详图模式工程图、曲面中面加厚、草图扭转连续样条、柔性零部件（弹簧 / 软管）仿真、圆角自动修复、快速配合优化、eDrawings 原生 VR、大型装配打开速度提升 50%、详图模式可编辑标注 |
| 核心特色 | SP5 末代 Win7 兼容、工程图大图纸流畅、曲面建模短板补齐、柔性零件仿真原生支持、CAM 加工稳定、Win10 深度优化、插件生态成熟均衡 |
七大核心生产级功能升级
1. 详图模式（Detailing Mode），超大装配工程图提速 50%（出图核心突破）
专门解决整机、产线设备工程图加载缓慢痛点：
- 打开工程图仅载入图纸几何，不完整加载整机零件，打开速度提升一半；
- 详图模式下完整支持编辑尺寸、公差、注释、剖面、BOM 表格，无需切换完整装配模式；
- 图纸修改保存无需重算整机关联，批量多页面施工图、装配说明书出图效率翻倍。
2. 曲面工具全面重构：中面加厚 + 自动过滤偏移曲面
外观件、壳体、逆向建模刚需优化：
- 曲面中面加厚：支持以曲面中间位置为基准双向加厚，解决单侧加厚产生的壁厚偏差，注塑壳体、钣金曲面一次成型；
- 智能曲面偏移：复杂曲率无法偏移的曲面自动标记、批量隐藏，不再报错中断建模，手动修复后继续操作；
- 多曲面缝合容错提升，导入第三方 STEP 曲面破面自动修复比例大幅提高。
3. 草图扭转连续样条曲线，外观流线建模精度提升
样条新增扭转连续性约束，优于传统相切约束：
- 两段样条衔接处曲率平滑无突变，车灯、流线型设备、医疗器械外壳建模无需反复调整控制点；
- 草图尺寸联动更稳定，修改外形尺寸不会破坏曲面顺滑过渡。
4. 柔性零部件原生支持，弹簧 / 软管仿真直观真实
前代弹簧只能简化杆体，2020 完整柔性几何参与运动仿真：
- 螺旋弹簧、波纹管、线缆软管保留真实卷曲外形，装配运动时同步形变；
- Motion 运动仿真可直接读取弹簧刚度、预压缩量，无需额外简化模型；
- 干涉检测可识别弹簧形变后碰撞，设备机架、液压管路设计避免装配干涉。
5. 圆角自动修复功能，特征报错一键重建
修改基础特征导致圆角丢失参考时一键修复：
- 右键破损圆角执行「修复圆角参考」，软件自动检索新边线，保留原有圆角尺寸；
- 大幅减少修改模型后重建全套圆角的重复工作量，复杂模具、外观件修改效率提升。
6. 装配快速配合 Quick Mates 迭代优化，布局效率提升
继承 2019 磁力配合，新增拖拽智能吸附规则：
- 组件拖拽自动识别同轴、重合、平行三类主流配合，无需手动打开配合面板；
- 子装配批量替换后配合关系自动修复，机架模组、标准化设备快速复用布局。
7. 仿真、CAM、协同配套优化
- Simulation 求解多核并行优化，接触非线性、拓扑优化计算速度提升 30%；
- SOLIDWORKS CAM 继承 2018 完整 2.5 轴铣削，刀路内存占用降低，批量零件加工计算更稳定；
- eDrawings 内置 VR 浏览，整机模型可接入 VR 设备沉浸式查看结构，远程方案评审直观；
- MBD 钣金折弯 PMI 完整兼容 STEP242 导出，无纸化车间加工数据闭环。
软件基础性能优化配置
- 系统选项 – 性能：开启大型装配体轻化，详图模式自动开启阈值设 200 零件；缓存路径设置至 SSD 分区；Win7 主机关闭系统视觉特效降低内存占用。
- 图形设置：专业显卡完整开启 RealView GPU 加速，平衡纹理精度与流畅度。
- 模板统一配置：新建毫米国标零件、装配、钣金、工程图模板，统一折弯标注、剖面填充、BOM 规范。
- 自动备份：自动保存间隔 10 分钟，开启双重备份，防止软件崩溃丢失分层模型。
官方硬件配置要求
最低配置（简单零件、百件内小型装配、课程学习）
| 配置项 | 标准参数 |
|---|---|
| 操作系统 | Win7 SP1 64（仅 SP5）/ Win10 1903 64 位 |
| 处理器 | 2.5GHz 64 位双核 CPU，支持 SSE2 指令集 |
| 内存 | 8GB RAM |
| 硬盘 | 22GB 空闲空间，HDD 可运行，SSD 大幅提升图纸、模型加载速度 |
| 显卡 | OpenGL4.0，2GB 独立显存；仅认证专业显卡完整支持 RealView、VR 预览 |
| 外设 | 三键滚轮鼠标（必备） |
推荐配置（自动化整机、钣金批量设计、CAM 加工、柔性仿真）
| 配置项 | 标准参数 |
|---|---|
| 操作系统 | Win10 64 位专业版（Win7 仅存量过渡） |
| 处理器 | Intel i5/i7 / AMD Ryzen5 四核 3.0GHz 以上，多核优先仿真、CAM 刀路计算 |
| 内存 | 16GB RAM；千件整机、流体 / 拓扑仿真建议 32GB |
| 硬盘 | NVMe SSD 固态硬盘，30GB 以上空闲空间 |
| 显卡 | NVIDIA Quadro P2000/P4000 / AMD Radeon Pro 专业卡，4GB + 显存 |
| 显示器 | 1080P/2K 高分屏，双屏实现建模 + 图纸对照 |
补充说明
- 详图模式、曲面加厚、柔性弹簧仿真会占用更多内存，整机项目建议 16GB 起步；
- 消费级游戏显卡可完成基础建模，但 RealView 实时材质、VR 预览、仿真图形预览易出现花屏、显示异常；
- Win7 仅 SP5 稳定可用，SP0~SP4 存在许可、图形渲染兼容 bug，Win7 设备必须打满 SP5 补丁。
通用核心建模快捷键
建模高频快捷键
- S：快捷命令栏（全局最常用）
- E：拉伸凸台基体
- R：旋转凸台
- L：直线草图
- C：圆形草图
- T：智能尺寸标注
- P：拉伸切除
- M：移动零部件 / 实体
- H：隐藏 / 显示零部件
- Ctrl+Shift+M：磁力快速配合
视图与通用操作
- 中键拖动：旋转视图
- Shift + 中键拖动：平移视图
- 鼠标滚轮：缩放视图
- F：整屏显示全图
- Space：视图定向菜单
- Ctrl+S：保存文件
- Ctrl+Z：撤销
- Ctrl+Y：重做
高频常见问题与解决方案
- Win7 安装 SP0 启动闪退、许可失效
必须安装 SP5 最终补丁包，SP0-SP4 未针对 Win7 做完整兼容优化，存在大量底层图形与许可 bug。
- 详图模式无法编辑标注
完整 SP5 版本详图模式支持全标注编辑；SP0-SP4 详图仅能查看，不可修改图纸，升级 SP5 即可解决。
- 曲面中面加厚命令灰色不可用
仅专业 / 白金版拥有完整曲面模块，标准版无该功能；选中单一完整曲面才能激活加厚工具。
- 柔性弹簧仿真无形变效果
零件必须为螺旋弹簧特征，简化杆体无法启用柔性；Motion 仿真设置中勾选「柔性零部件计算」。
- 打开高版本 SW 文件提示不兼容
SolidWorks 向下不兼容，高版本文件另存为 SolidWorks 2020 格式，或导出 STEP/IGS 中间格式导入。
- 大型装配工程图打开卡顿
打开图纸时自动切换「详图模式」；清理模型未使用材质、配置；软件缓存路径更换 SSD。
- 激活提示许可证无效
单机版核对序列号匹配 2020 版本；Win7 仅 SP5 支持离线激活；网络浮动版确认服务器 IP、端口未被防火墙拦截。
行业落地应用案例
案例一：存量 Win7 自动化钣金厂过渡生产环境
部分工厂老旧办公主机仍为 Win7 64 位，无法升级 2021 及以上新版 SW，统一部署 SolidWorks 2020 SP5 白金永久版。详图模式快速打开整机装配施工图，曲面中面加厚完美适配机柜壳体建模；柔性弹簧完整参与设备运动仿真，内置 CAM 完成 2.5 轴铣削加工；MBD 三维折弯标注直接交付激光切割、折弯车间，一套软件覆盖建模、仿真、加工、无纸化交付，Win7 过渡阶段稳定无硬件升级成本。
案例二：Win10 标准化数控加工设计工作室
全新电脑统一 Win10 系统，选用 2020 作为主力版本，曲面建模修复能力强、CAM 刀路计算稳定；详图模式批量输出设备装配图纸，eDrawings VR 预览用于客户现场方案沟通，插件、标准件库适配完善，无新版频繁更新导致插件失效问题，适合长期稳定生产。
案例三：中职 / 高校机械数控实训机房
机房设备分 Win7、Win10 两类，批量部署 2020 教育版 SP5。曲面加厚、柔性弹簧仿真、详图工程图、内置 CAM 数控加工完整匹配机械、模具、数控专业教学大纲；软件运行稳定、故障率低，配套实训案例资源丰富，机房批量安装、维护简单。
版本总结
SolidWorks 2020 是Win7 系统收官过渡、大工程图提速、曲面建模补强的稳定均衡版本，核心亮点为详图模式可编辑工程图、曲面中面加厚、草图扭转连续、原生柔性弹簧零部件仿真、圆角自动修复、eDrawings VR 预览、SP5 末代 Win7 兼容，继承 2019 网格逆向、钣金 MBD、内置 CAM 一体化全部优势，大幅优化大图纸、曲面壳体建模工作流。
SP5 是 Win7 设备唯一稳定分支，完美兼容新旧混合办公设备，曲面、仿真、加工三大模块均衡完善，插件生态成熟；短板是无 2021 全新界面、2023 原生镜像工具、2024 AI 辅助建模等新功能，适合存量 Win7 过渡、钣金壳体、自动化整机、数控加工的传统制造生产场景。
