SolidWorks 2017 SP5下载 – 详细安装包教程

六大核心架构与功能升级

1. 3D Interconnect 跨 CAD 原生数据互通（版本最大亮点）

• 原生兼容 CATIA V5/V6、NX、Creo、Solid Edge、Inventor 零部件与装配体；
• 导入后保留尺寸、特征、装配层级、颜色材质，源文件更新后一键同步更新模型；
• 支持将外来模型转为基础零件，可添加特征修改，彻底解决多厂商数据交互断层问题Dassault S…。

2. 装配体性能与布局工具全面革新

1. 磁力配合 Magnetic Mates：设备机架、模组标准化布局，零部件拖拽自动吸附对应配合面，大幅减少手动配合操作；搭配资产发布，可将模组保存为可复用布局资产，快速搭建整机设备；
2. 子装配体一键替换为多实体零件，下游工程图、仿真参考完整保留，无需重建图纸；
3. 批量修复缺失外部参考，一次性批量定位丢失零件，大型装配维护效率大幅提升；
4. 轻化模式、大型装配体模式加载逻辑重构，千件级整机旋转、剖切无明显卡顿。

3. 零件 / 曲面 / 钣金建模工具大幅扩充

1. 高级异型孔向导：自定义孔规格、螺纹、沉头、锪平，保存自定义孔库重复调用，支持各类非标螺纹；新增独立螺纹向导；
2. 包覆特征升级：支持任意曲面（平面 / 曲面 / 多面复合曲面）生成浮雕、蚀刻几何；可在多曲面上偏移 3D 曲线，异形曲面建模更便捷；
3. 圆角 / 倒角双向转换、曲率连续圆角，复杂外观件顺滑过渡；扫掠支持边线、曲线、面作为轮廓，双向扫掠成型；
4. 钣金重磅升级：扫掠法兰折弯区域可切除、边缘法兰长度超出依附边、原生三折边角释放槽，机柜、机箱钣金工艺贴合国内加工标准。

4. MBD 基于模型定义 无纸化制造完整落地

• 装配体内直接创建 DimXpert 三维尺寸、形位公差；
• 两套模型修订版几何体 + PMI 标注一键对比，快速识别设计变更；
• 支持铸造、拔模类零件快速批量添加三维公差；
• 导出带完整 3D PMI 标注的 STEP242 文件，直接对接三坐标 CMM、数控 CAM 加工；
• 3D PDF 可打包多份图纸、表格、模型生成完整技术数据包 TDP，发给外协无需配套图纸。

5. Simulation 仿真求解能力优化

1. 非线性接触分析新增弧长控制算法，解决冲压、压溃、失稳类仿真不收敛难题；
2. 仿真结果直接叠加显示在模型视窗，无需单独窗口查看应力云图；
3. Plastics 注塑模块支持以零件质量定义保压、冻结时间；Flow 流体支持多参数批量优化算例；
4. 网格划分多核并行提速，接触求解收敛稳定性显著提升。

6. 工程图、数据管理与协同配套优化

1. 无模型镜像视图、图层预定义、BOM 单元格跨图纸引用，批量出图效率提升；
2. PDM 版本覆盖、带参考回退、数据库复制，企业图纸版本管控更完善；
3. eDrawings 移动端支持 Android AR 增强现实，手机平板查看 3D 模型、测量、批注焊缝；
4. 原生支持 3MF 3D 打印格式，网格导入修复工具优化；Costing 可直接估算子装配整体加工成本。

官方硬件配置要求

最低配置（简单零件、百件内小型装配、课程学习）

推荐配置（自动化整机、钣金批量设计、基础仿真出图）

补充说明

1. 3D Interconnect 读取大型外来装配、MBD 海量标注会占用更多内存，复杂项目建议 16GB 起步；
2. 消费级游戏显卡可正常建模，但 RealView 实时材质、仿真图形预览易出现显示 bug；
3. Win11 强行兼容运行会存在许可失效、保存闪退问题，原生适配最优系统为 Win7/Win10 早期版本。

通用核心快捷键

建模高频快捷键

• S：快捷命令栏（核心）
• E：拉伸凸台
• R：旋转凸台
• L：直线草图
• C：圆形草图
• T：智能尺寸
• P：切除拉伸
• M：移动零部件 / 实体
• H：隐藏 / 显示
• G：包覆特征
• Ctrl+Shift+M：磁力配合快速调用

视图与通用操作

• 中键拖动：旋转视图
• Shift + 中键：平移视图
• 鼠标滚轮：缩放
• F：整屏显示全图
• Space：视图定向
• Ctrl+S：保存
• Ctrl+Z：撤销
• Ctrl+Y：重做

高频常见问题与解决方案

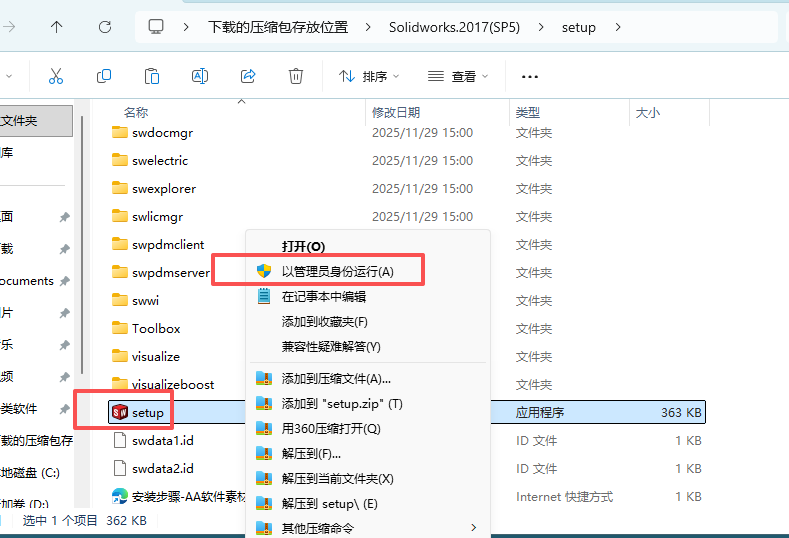

1. Win7 安装缺少必备组件，setup 无法启动

   手动安装 Win7 SP1 系统补丁、.NET Framework 4.6、VC++2015 运行库；管理员运行安装程序，关闭安全软件重试。

2. 3D Interconnect 无法打开 UG/CATIA 文件

   白金 / 专业版才拥有完整跨 CAD 读取模块，标准版无此功能；安装对应 CAD 版本转换插件，文件路径无中文。

3. 磁力配合工具栏找不到

   顶部菜单「视图 – 工具栏」勾选「装配布局」面板，可自定义快捷键快速调出磁力配合。

4. 打开高版本 SW 文件提示不兼容

   SolidWorks 向下不兼容，高版本文件另存为 SolidWorks 2017 格式，或导出 STEP/IGS 中间格式导入。

5. 大装配旋转卡顿、内存占用过高

   开启轻化零部件、大型装配体模式；删除未使用特征、材质、配置；将临时文件缓存设置至 SSD，升级内存至 16GB 以上。

6. MBD 导出 STEP242 无三维标注

   导出设置勾选「包含 DimXpert PMI」，零件必须预先添加完整三维尺寸公差，仅白金版支持完整 MBD 导出。

7. 激活提示许可证无效

   单机版核对序列号匹配 2017 版本；网络浮动版确认服务器 IP、端口未被防火墙拦截；Win7 系统无需兼容模式激活。

行业落地应用案例

案例一：自动化设备厂 Win7 稳定生产环境

案例二：中职 / 高校机械实训机房

版本总结
