Autodesk Moldflow 2023是专业注塑成型仿真分析软件的重要版本，安装介质迎来重大变革，前后处理Synergy和求解器Insight整合为单一安装包，安装过程大幅简化。多孔或栅格类零件等效分析模式首次支持3D网格，可有效减少网格数目，分析时间缩短3-5倍。求解器性能显著提升，3D分析翘曲计算精度提高，纤维取向预测改进，缩痕分析功能增强。许可类型新增“指定用户”选项，Network License Manager升级至11.18.0.0版本。材料数据库持续扩充，新增480种材料等级，修订192种，材料等级总数达12442条。用户界面焕新升级，与Fusion 360连接性增强，计算速度更快。本文提供Moldflow 2023中文版安装包获取方式及安装要点，帮助用户在Windows系统上顺利完成软件部署。

一、Moldflow 2023 核心新增与优化功能

（一）多孔栅格零件等效分析模式

• 功能概述：针对多孔或栅格类零件新增等效分析模式，可应用于3D网格分析，有效减少网格数目和分析时间。

• 性能提升：以直径1.5mm、间距3mm的多孔零件为例，全3D网格约230万，等效分析模式仅需80万网格，分析时间差距约3-5倍。

• 设置方法：删除带孔区域特征后划分3D网格，选中需等效区域网格，点击编辑选择横截面形状，设置等效类型和参数。

• 经验库建立：建议根据特征类型、材料参数、工艺条件建立等效设置参数库，提高分析精度。

（二）求解器性能与精度提升

• 翘曲计算改进：提高了3D分析、中性面和Dual Domain分析的翘曲计算精度。

• 纤维取向预测：3D分析中的纤维取向预测功能得到改进。

• 缩痕分析增强：改进了3D分析的缩痕估算功能。

• 型芯偏移优化：更改了具有多个型芯的型芯偏移分析结果表现。

• 冷却不均效应：已更改零件镶件覆盖零件时冷却不均效应特征的结果。

• 注射压缩分析：中性面注射压缩分析功能增强。

（三）安装程序重大变革

• 整合安装包：不再区分前后处理Synergy和求解器Insight两个安装包，整合为单一安装包，作为选项安装。

• 安装简化：安装过程不再需要输入序列号，基本一路Next即可完成安装。

• 捆绑包安装：引入新的捆绑包安装程序，可将产品分组到单个安装程序中，安装过程中可选择要安装的产品。

• 并行安装：2023版本可与早期版本并行安装，无需卸载现有产品。

（四）材料数据库更新

• 材料总数：12442种材料等级

• 新增材料：480种

• 修订材料：192种

• 删除材料：154种

• 长纤维数据：带有长纤维长度数据的材料等级达180种

• 结晶形态数据：带有特定结晶形态数据的材料等级49种

• 测量收缩数据：5259种

• 应力/应变数据：1311种

二、Moldflow 2023 安装教程

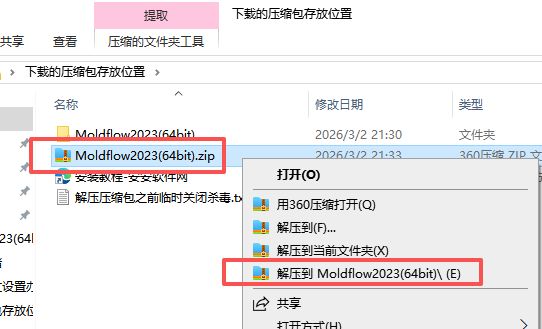

1. 下载好压缩包，右键解压

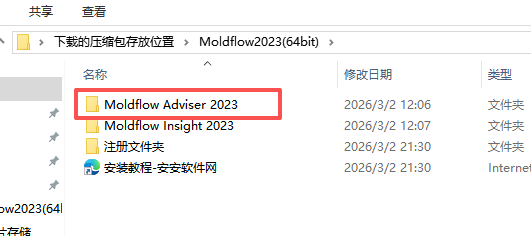

2. 打开如图文件夹

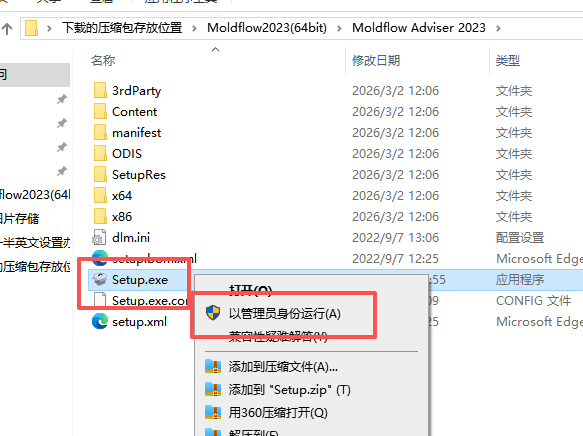

3. 右键运行

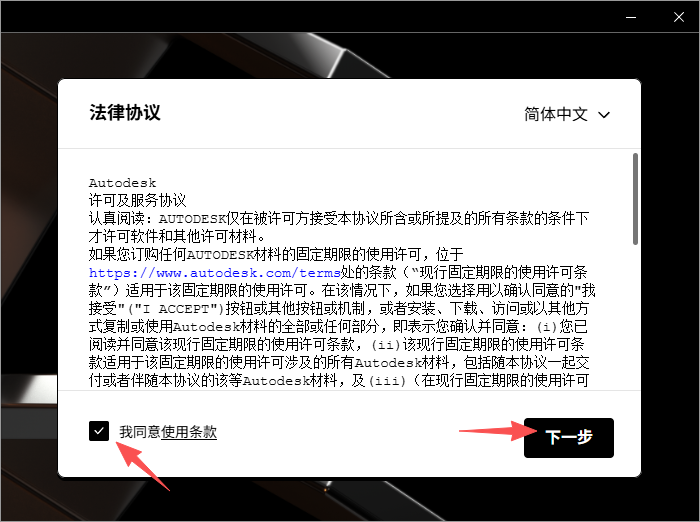

4. 点击下一步

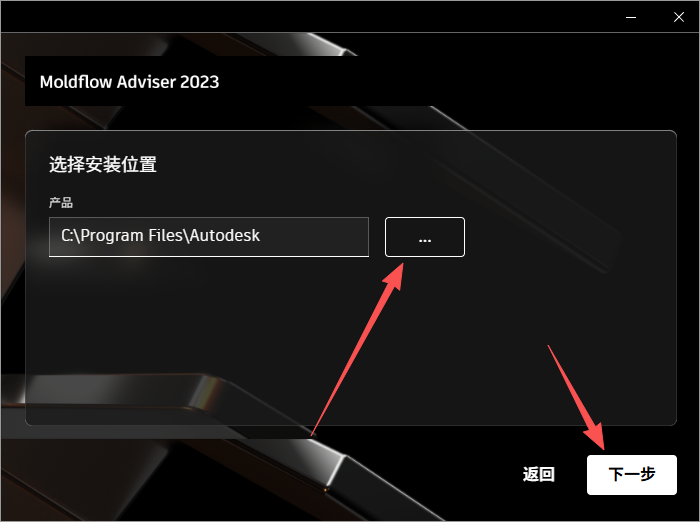

5. 选择安装位置

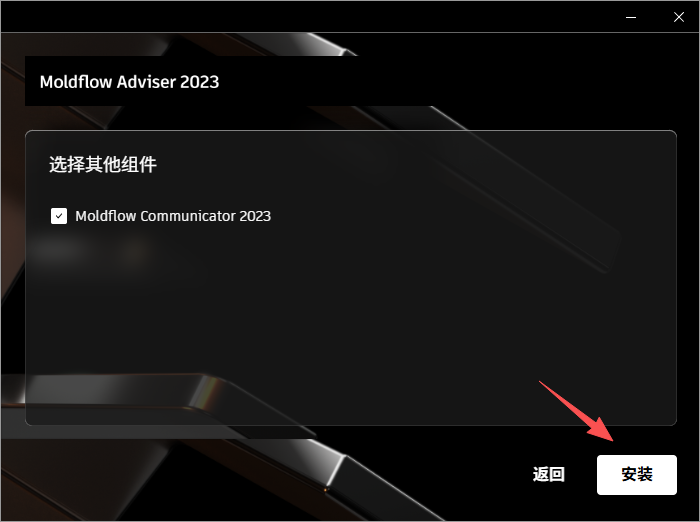

6. 点击安装

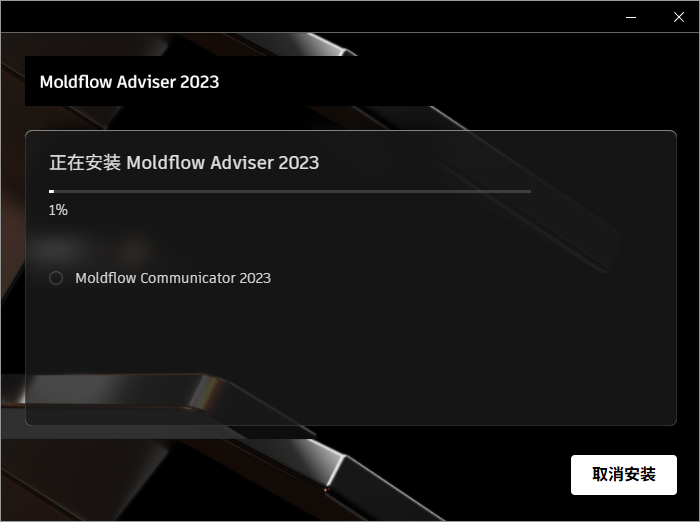

7. 等待安装

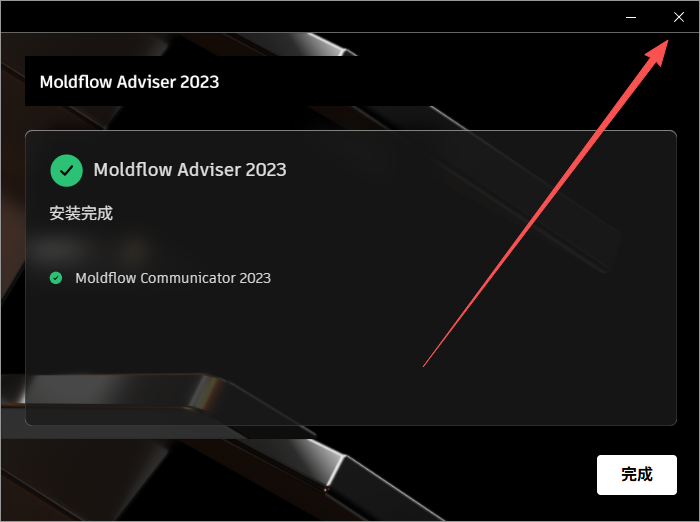

8. 关闭

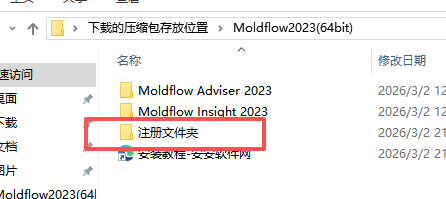

9. 返回到解压的文件夹，打开如图文件夹

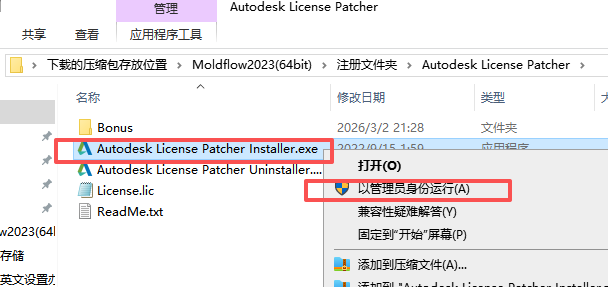

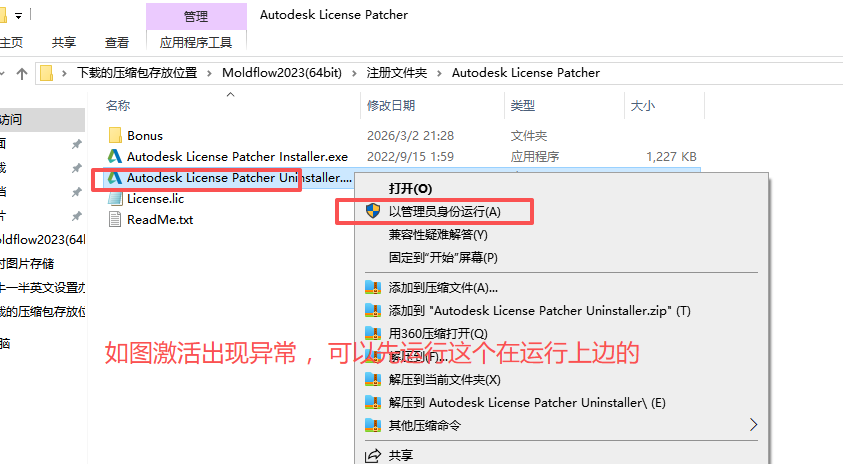

10. 右键运行
11. 等待即可
12. 桌面启动

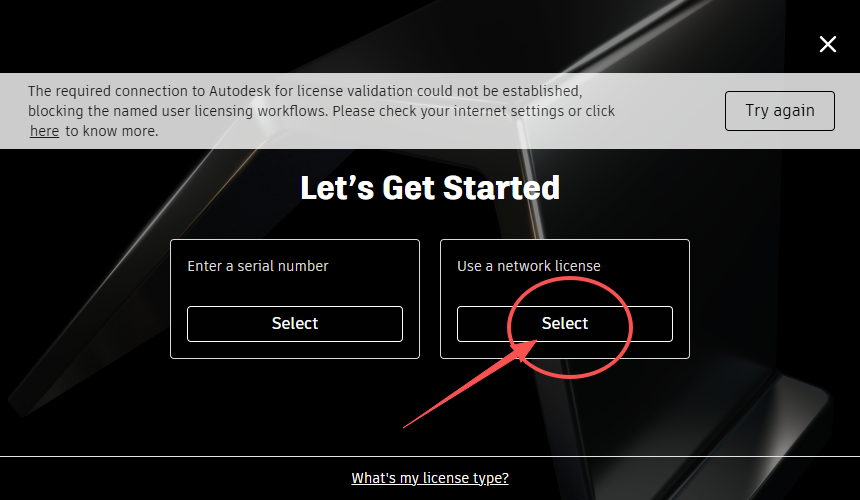

13. 选择右边

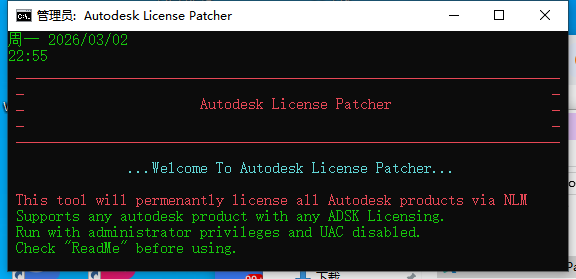

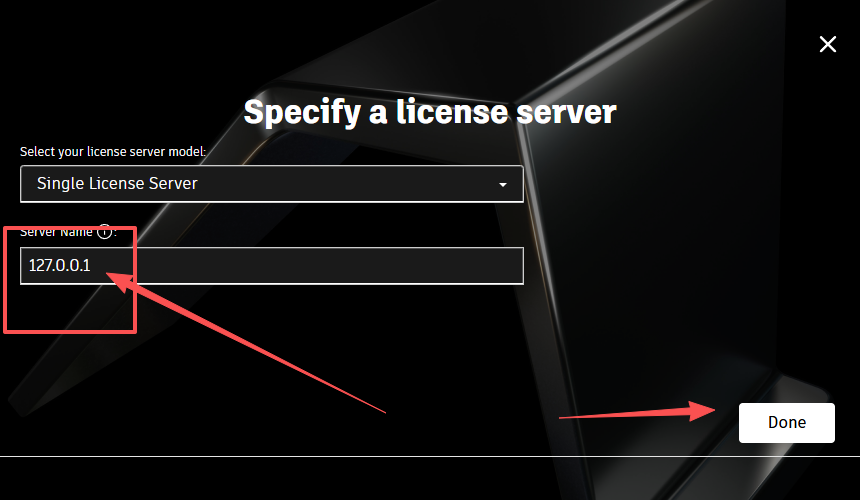

14. 如图输入
15. 安装完成

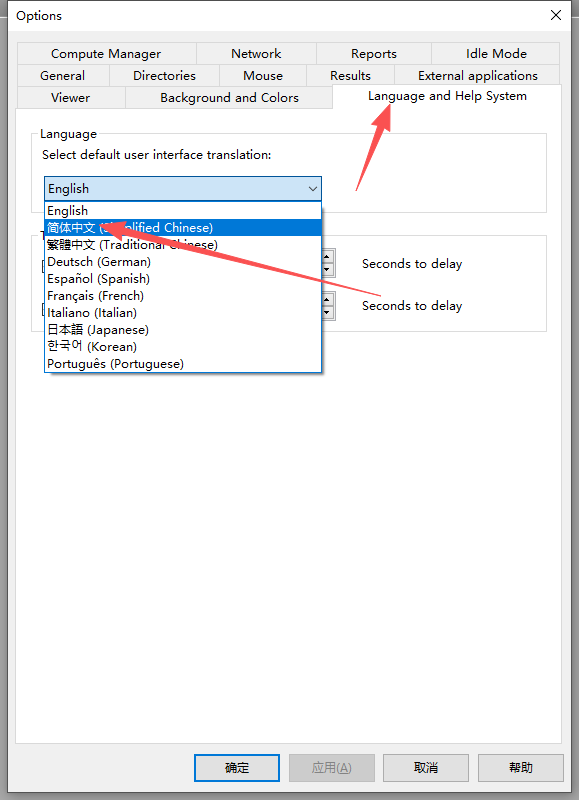

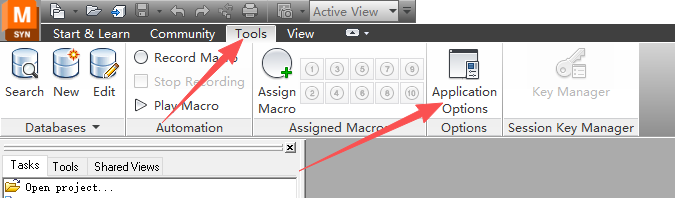

16. 补充一下设置中文
17. 重启软件生效

三、Windows 系统硬件配置要求

四、核心操作与新版功能精细化配置

（一）多孔栅格零件等效分析设置

功能概述：针对多孔或栅格类零件使用等效分析模式，大幅减少网格数量。

操作步骤：

1. 处理3D模型，把带孔区域的特征删除

2. 导入Moldflow划分3D网格

3. 将等效区域网格独立到新建层，方便选择和设置

4. 选中需要等效区域的网格，点击编辑，选择横截面形状

5. 选择等效的类型，设置相关参数（如孔直径、间距等）

6. 建议等效区域厚度方向的网格设置为11层

7. 提交分析，对比等效结果与物理模型精度

等效参数库建立：

• 根据特征类型设置简单等效模型和完整物理模型

• 以物理模型结果为标准，测试不同材料、压力及工艺下的等效参数

• 根据特征类型、材料参数、工艺条件建立等效设置参数库

• 分析时直接从经验库调用

（二）求解器性能优化配置

功能概述：利用2023版本增强的求解器功能提高分析精度。

操作步骤：

1. 在分析序列中选择包含翘曲的分析流程

2. 对于3D网格，选择增强的翘曲计算选项

3. 如需纤维取向分析，确保材料包含长纤维长度数据

4. 对于型芯偏移分析，多型芯场景结果表现已优化

5. 提交分析，查看改进后的计算结果

（三）指定用户许可配置

功能概述：配置新的“指定用户”许可类型。

操作步骤：

1. 安装完成后，使用“许可配置”工具配置许可

2. 选择“指定用户”许可类型

3. 如需从命令行运行分析，创建任务密钥

4. 使用任务密钥提交分析任务

（四）Network License Manager升级

功能概述：2023版本需使用NLM 11.18.0.0。

操作步骤：

1. 确认当前NLM版本

2. 如需升级，下载并安装NLM 11.18.0.0

3. 配置新版本许可服务器

4. 确保所有2023产品客户端可正常访问

（五）Simulation Compute Manager配置

功能概述：配置SCM以支持本地和云端计算。

操作步骤：

1. 单独安装SCM（如未自动安装）

2. 配置文件位置：C:\ProgramData\Autodesk\SimulationCompute\v2\config

3. 如需解决找不到insight问题，从正常电脑拷贝ComputeProvisioner.config.json替换

4. 设置环境变量：

   • 变量名：FLEXLM_TIMEOUT，值：1000000

   • 变量名：SCM_host，值：localhost

5. 重启SCM服务

（六）求解器分析环境设置

功能概述：确保从命令行运行求解器分析时权限正确。

操作步骤：

1. 将umask设置为0022：umask 0022

2. 确保临时文件夹权限允许SimulationCompute进程访问

3. 临时文件夹及其父文件夹需设置权限：chmod go+rx /tmp/[路径]

4. 对于工作站安装，SimulationCompute以“scm”用户身份运行

5. 对于瘦客户端安装，SimulationCompute以启动用户身份运行

五、实操案例：多孔散热格栅注塑成型分析

案例基础信息

• 产品类型：电子设备散热格栅（多孔结构，孔直径1.5mm，间距3mm）

• 核心功能：多孔零件等效分析模式、求解器翘曲优化

• 材料：ABS

• 最终交付：填充保压翘曲分析报告、等效分析参数建议

步骤 1：模型预处理

• 导入散热格栅三维模型

• 删除带孔区域的特征，保留整体轮廓

• 将等效区域与正常区域分离处理

步骤 2：网格划分

• 导入处理后的模型到Moldflow

• 划分3D网格，等效区域适当加密

• 非等效区域网格设置为料厚的1/2-2/3

• 将等效区域网格独立到新建层

• 等效区域厚度方向设置11层网格

步骤 3：等效参数设置

• 选中等效区域网格

• 点击编辑，选择横截面形状

• 设置等效类型和相关参数

• 以物理模型结果为标准，测试不同参数组合

步骤 4：材料与工艺设置

• 从材料库选择ABS材料

• 设置工艺参数：熔体温度230℃，模具温度50℃

• 如需纤维取向分析，选择带长纤维长度数据的材料

步骤 5：分析序列设置

• 选择冷却+填充+保压+翘曲分析序列

• 启用改进的3D翘曲计算选项

• 如需缩痕分析，确保启用缩痕估算功能

步骤 6：提交分析

• 提交分析任务

• 利用等效分析模式，网格从230万降至80万

• 分析时间缩短约3-5倍

步骤 7：结果验证与参数优化

• 对比等效分析结果与物理模型精度

• 根据结果调整等效参数

• 建立特征类型-材料-工艺参数的经验库

步骤 8：报告生成

• 生成包含所有分析结果的HTML报告

• 记录等效参数设置供后续调用

六、高频快捷键大全

七、常见问题解答

（一）安装与启动问题

Q1：Moldflow 2023安装失败，提示各种错误怎么办？
A：2023版本安装程序整合为单一安装包，若遇安装失败，可尝试单独安装以下组件：

• 求解器：ami_solver.msi

• 用户界面：ami_ui.msi

• SCM：simulation-compute2.msi

• 许可服务：AdskLicensing-installer.exe

Q2：安装完成后提示找不到insight，无法分析？
A：这是SCM配置问题。从正常电脑拷贝ComputeProvisioner.config.json文件替换到C:\ProgramData\Autodesk\SimulationCompute\v2\config，并设置环境变量SCM_host=localhost和FLEXLM_TIMEOUT=1000000。

Q3：2023版本需要什么版本的Network License Manager？
A：2023产品要求NLM版本11.18.0.0，无法从11.16.2.0或更低版本获取许可。需升级NLM至11.18.0.0。

（二）功能使用问题

Q4：多孔零件等效分析模式在哪里设置？
A：处理3D模型时，删除带孔区域特征，划分3D网格后，选中需等效区域网格，点击编辑选择“横截面形状”，设置等效类型和参数。

Q5：等效分析模式能节省多少时间？
A：以直径1.5mm、间距3mm的多孔零件为例，全3D网格约230万，等效分析仅需80万网格，分析时间缩短约3-5倍。

Q6：如何建立等效分析参数经验库？
A：根据特征类型设置简单等效模型和完整物理模型，以物理模型结果为标准，测试不同材料、压力及工艺下的等效参数，建立特征类型-材料-工艺参数的对应关系库。

Q7：2023版本的求解器有哪些改进？
A：主要改进包括：3D翘曲计算精度提高、纤维取向预测改进、缩痕分析增强、多型芯偏移分析优化、冷却不均效应结果改进。

Q8：材料数据库有哪些更新？
A：新增480种材料等级，修订192种，删除154种，总数达12442种。其中长纤维数据180种，结晶形态数据49种。

（三）性能与兼容性问题

Q9：2023版本可以和老版本共存吗？
A：可以。2023版本可与早期版本并行安装，无需卸载计算机上的现有产品。

Q10：柱体流道在3D网格下是否还有问题？
A：从2017-2023所有版本，柱体流道在3D网格下都存在结果异常风险，建议仅用于双层面和中性面网格分析类型。

Q11：2023版本作为生产力工具是否稳定？
A：根据评测，2023.0版本前处理问题较多，且多继承自2021.2版本，建议等待后续更新或参考推荐版本列表。

Q12：如何在Linux系统上安装求解器？
A：提供工作站软件包（基于RPM）和瘦客户端软件包（.tgz）两种形式。安装前需检查平台和硬件是否受支持，并设置umask 0022确保权限。
