Autodesk Inventor 2025是专业级三维机械设计软件的最新版本,带来超过142项增强功能,聚焦性能提升、用户体验现代化与标准契合。饰面(Finish)特征新增包含/排除选择器,支持体选择优先级,并可衍生传递至目标文档。图案(Pattern)功能现支持使用面或草图边界控制特征和草图几何的阵列范围。钣金命令中的法兰、面、切割三大核心命令完成界面现代化改造,采用特性面板与画布内操控点。钻孔点类型新增Flat W、Angle V、Angle Y三种选项,符合ISO标准。工程图方面,修订云形弧长可缩放、表格支持合并单元格、零件清单可预设排序。互操作性增强,支持IFC格式导入及保存至早期Revit版本。本文提供Inventor 2025中文版安装包获取方式及安装要点,帮助用户在Windows系统上顺利完成软件部署。

一、Inventor 2025 核心新增与优化功能

(一)饰面(Finish)特征全面增强

  • 体选择支持:新增“包含”和“排除”两个选择器,可直接选择整个实体或曲面体,再通过排除选择器移除特定面,大幅提升选择效率。

  • 选择优先级:新增体/面选择优先级选项,可在选择实体后按住Ctrl键继续选择多个面进行调整。

  • 衍生传递:使用“衍生零件”和“生成零件”命令时,可将源零件中的外观、饰面及饰面参数传递至目标文档。饰面参数位于“参数”对话框的“饰面参数”文件夹中。

  • 参数禁用:新增“禁用参数”按钮,可删除不需要的饰面参数,对应条目将从参数表和iComponent表中移除。

  • 浏览器扩展名称:在浏览器显示偏好中启用“显示扩展名称”,可查看饰面类型的详细信息(如颜色、工艺等)。

  • 快速访问XML位置:面板菜单新增“打开饰面库位置”项,可快速访问饰面XML定义文件夹。

  • 其他改进:镜像操作包含饰面、硬度字段改为文本输入、快速模式下可删除和重新排序饰面、内部名称支持本地化版本间无缝移动。

(二)图案(Pattern)边界控制

  • 特征图案边界:在零件环境中,可使用面或多个共面面,或使用草图边界,仅在该边界内阵列特征。提供三种包含方式:

    • 仅完全位于边界内的特征

    • 所有质心位于边界内的特征

    • 使用基点,所有基点位于边界内的特征

  • 草图图案边界:类似地,可使用草图边界控制草图几何的阵列范围,提供相同的三种包含方式。

(三)钣金命令现代化改造

  • 法兰、面、切割命令:三大核心钣金命令完成界面现代化改造,采用特性面板界面,提供画布内预览和操控点,以及可配置的特性面板界面。

  • 视觉参考增强:新增确定终止方向的新视觉参考,提升操作直观性。

(四)钻孔点类型扩展

  • 新增三种钻孔点类型

    • Flat W:创建平底钻孔点,符合ISO标准

    • Angle V:V形钻孔点

    • Angle Y:Y形钻孔点,钻孔点深度纳入孔深参数

  • 孔注释标记:孔注释对话框中新增“钻孔点类型”按钮,可添加<DPOINT>标记,在2D和3D孔注释中显示钻孔点类型符号(Flat=U,Flat W=W,Angle V=V,Angle无标记)。

  • 螺纹方向标记:新增“螺纹方向”按钮,可添加<TDIR>标记,右旋螺纹显示“RH”。

(五)工程图与标注增强

  • 修订云形

    • 可缩放修订云形弧长,适应视图中小细节的标注

    • 右键浏览器节点新增“编辑”命令,可在“修订云形”对话框中设置默认值

  • 表格功能

    • 新增“合并单元格”功能,支持多行表格单元格合并

    • 可在样式编辑器中预设零件清单的排序顺序

    • 可在图纸模板中设置修订表默认编号方式(字母或数字)

  • 标注增强

    • 直径和半径尺寸的延伸线可隐藏

    • 尺寸文本支持背景填充

    • 新增基于ISO 129-1:2018标准的弧长尺寸和表面纹理符号

    • 新增基于ISO 21204:2020标准的过渡符号

    • 可在样式编辑器中设置裁剪视图边缘的断裂线样式

  • 提升尺寸(Promote Dimensions):在“注释”选项卡中新增“提升尺寸”命令,可将选中的草图或特征尺寸直接转换为3D标注尺寸。

(六)装配与部件增强

  • 边界圆柱:在衍生零件和简化装配中,新增“定向最小边界圆柱”选项,可将选定组件简化为圆柱体表示,降低内存消耗。可混合使用边界盒和边界圆柱。

  • 螺栓连接:螺栓连接生成器现支持选择装配环境中创建的图案(圆形和矩形),新增“跟随图案”选项。

  • 演示视图:可替换演示文稿中的源模型,流程类似工程图替换模型参考。

  • 质量特性:对焊接件子装配使用装配特征后,“更新质量”不再默认激活。

(七)草图与iLogic增强

  • 草图文本:草图几何文本中可使用iProperties。

  • iLogic新事件:新增“检入到Vault之前”事件,可在文档检入Vault前执行任务。

(八)互操作性与转换器

  • IFC导入:新增IFC格式导入功能,支持图形预览、类包含/排除选项、AEC属性查看器,可选择仅导入特定项目所需的几何和元数据。

  • Revit互操作性:可将设计保存至早期版本的Autodesk Revit(可回溯至2023版)。

  • DXF导出:钣金展开图导出DXF时,草图构造几何默认导出至新图层,便于隐藏处理。

  • LibreOffice支持:新增对LibreOffice表格软件的支持,可在“应用程序选项”中设置默认电子表格编辑器。

(九)图形与显示增强

  • 增强高亮:悬停或选择组件时,轮廓以对比色显示,便于识别被遮挡的组件。需在“应用程序选项”中启用“增强高亮”和“高亮隐藏面”。

  • 单独颜色显示:装配中可为各组件显示单独颜色,便于区分空间关系。可在颜色方案编辑器中定义颜色。

  • 平滑草图线条:在“应用程序选项”中可启用“平滑草图线条”,草图几何显示更平滑。

  • 球面/圆柱面高亮:球体、圆柱体、圆环等曲面高亮效果改进,更易区分。

  • 共享视图:支持贴花显示,包括单个面上的多个重叠贴花。Autodesk Inventor 2025 中文版 图片

二、Inventor 2025 安装教程

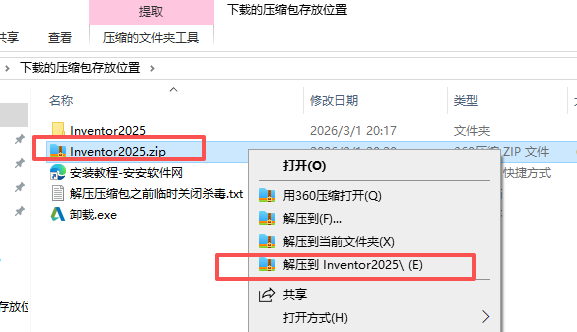

  1. 下载好压缩包,右键解压Autodesk Inventor 2025 中文版 图片

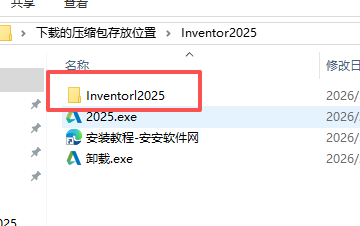

  2. 打开如图文件夹Autodesk Inventor 2025 中文版 图片

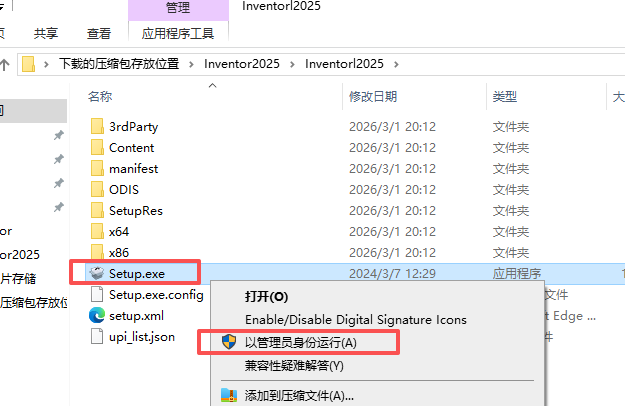

  3. 右键运行setupAutodesk Inventor 2025 中文版 图片

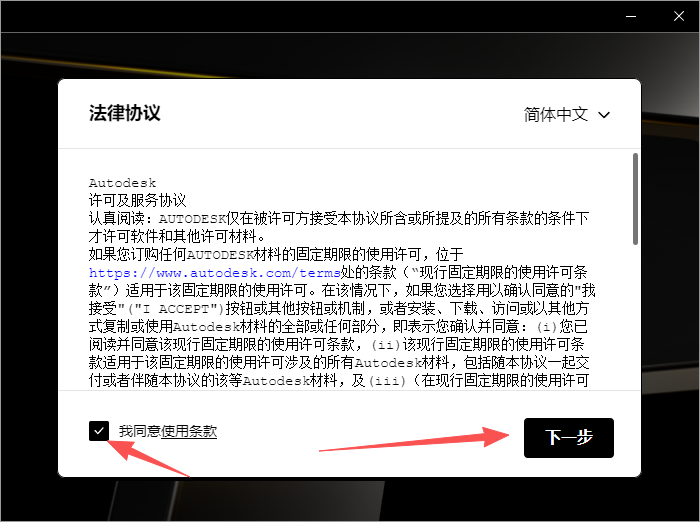

  4. 勾选,点击下一步Autodesk Inventor 2025 中文版 图片

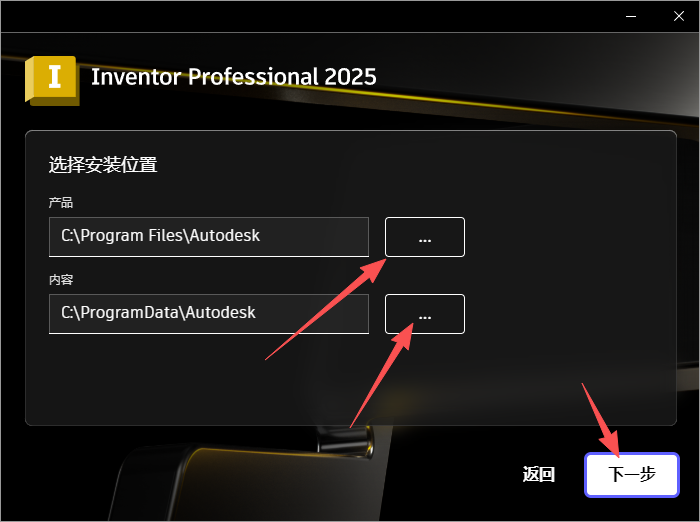

  5. 选择安装位置Autodesk Inventor 2025 中文版 图片

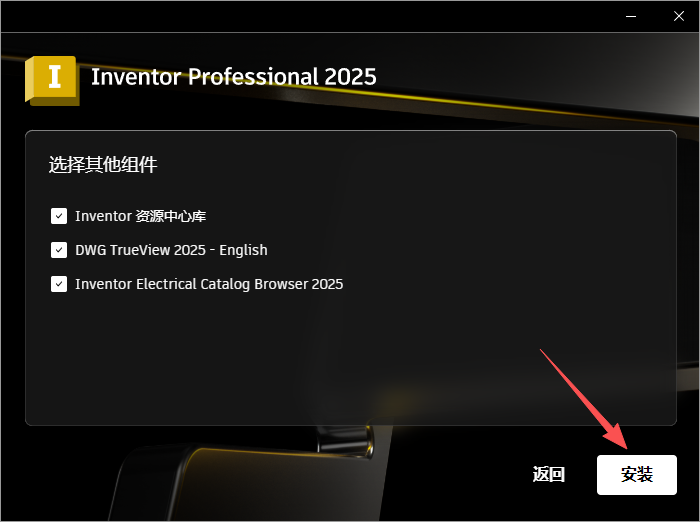

  6. 点击安装Autodesk Inventor 2025 中文版 图片

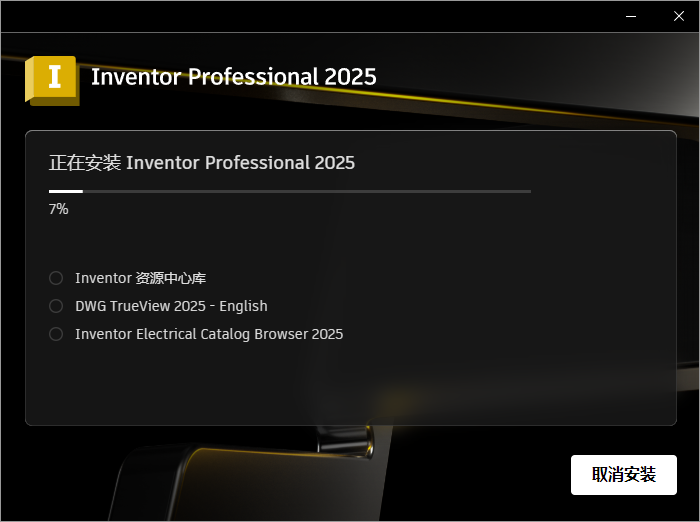

  7. 等待安装
    Autodesk Inventor 2025 中文版 图片

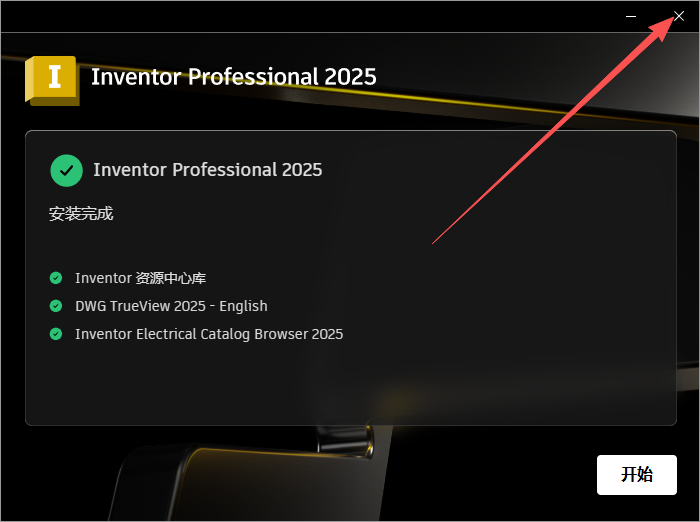

  8. 关闭界面Autodesk Inventor 2025 中文版 图片

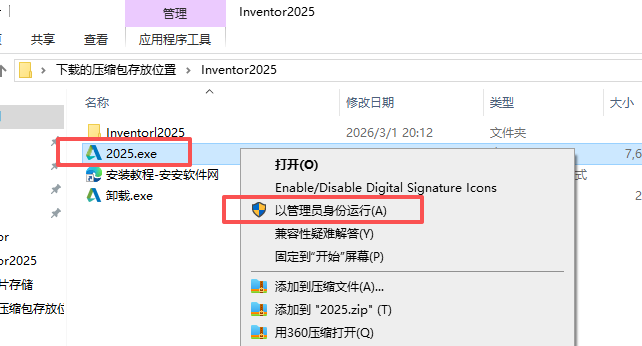

  9. 返回到解压的文件夹,右键运行2025Autodesk Inventor 2025 中文版 图片
  10. 出现点击OKAutodesk Inventor 2025 中文版 图片
  11. 双击运行Autodesk Inventor 2025 中文版 图片

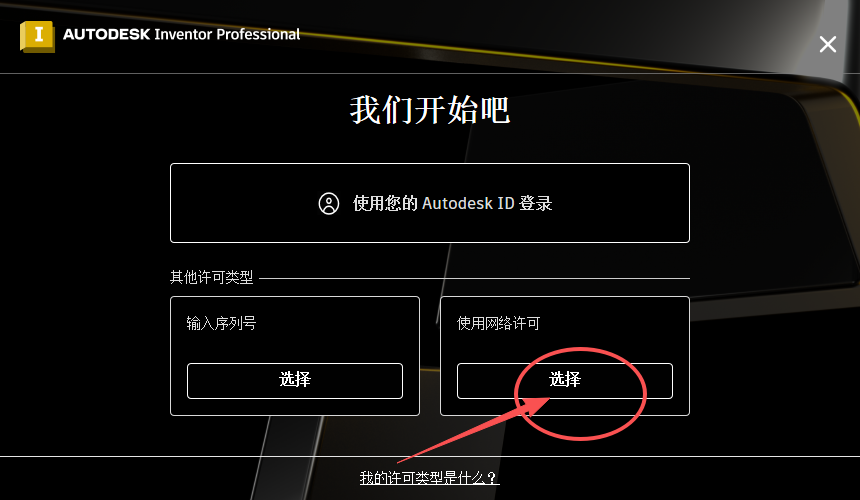

  12. 选择右边Autodesk Inventor 2025 中文版 图片

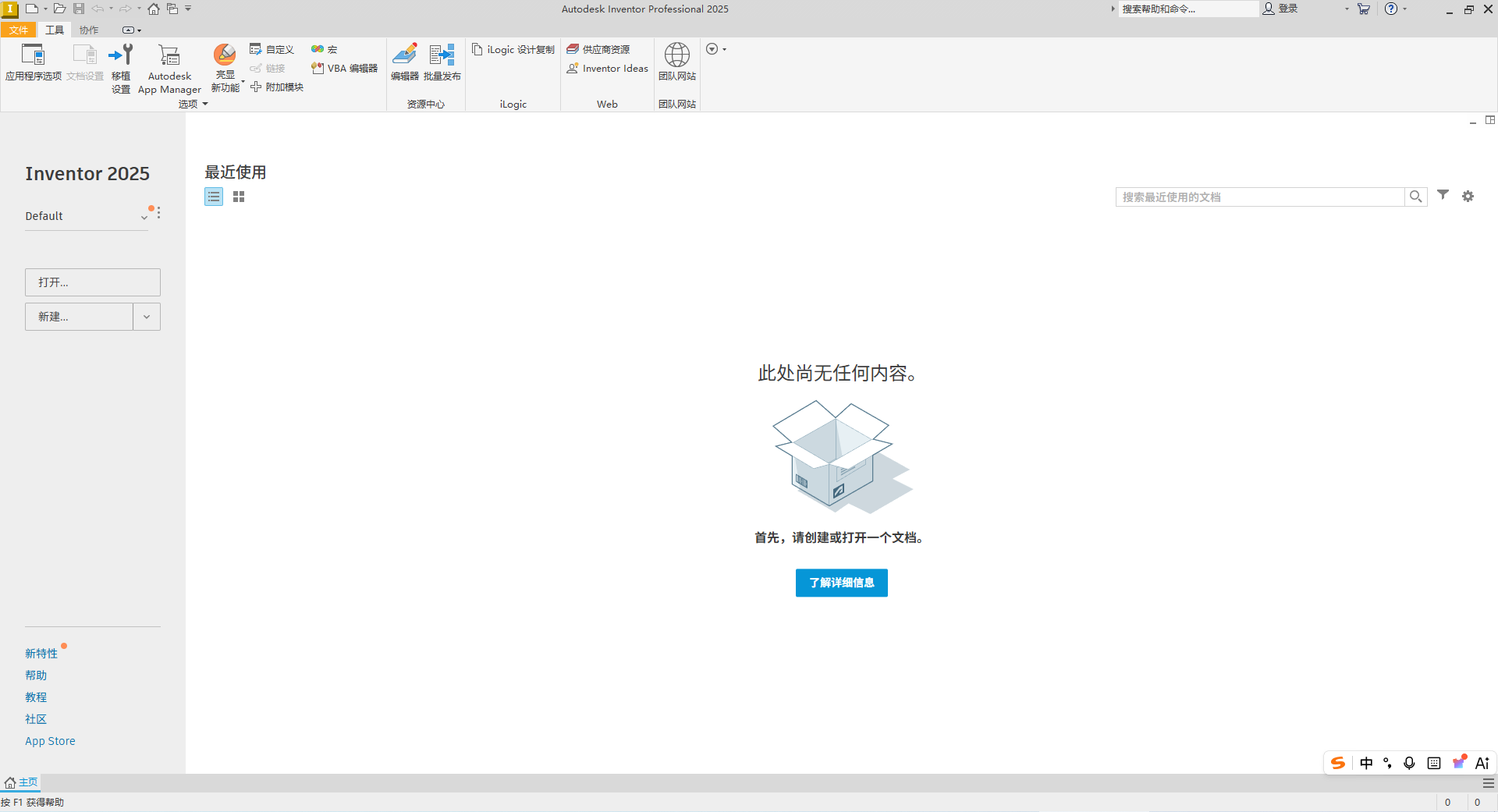

  13. 完成Autodesk Inventor 2025 中文版 图片

三、Windows 系统硬件配置要求

配置项 最低配置 推荐配置
操作系统 Windows 10 64位(版本1809或更高) Windows 11 64位专业版
处理器 64位 Intel 或 AMD 多核处理器,3 GHz或更高 Intel Xeon 或 Core i7/i9,3.3 GHz或更高
内存 8 GB RAM(建议16 GB) 64 GB或更大RAM
硬盘 20 GB可用空间(SSD固态硬盘) 500 GB NVMe SSD
显卡 DirectX 11兼容显卡,1 GB显存 4 GB GPU,支持DirectX 11
显示器 1280×1024分辨率 3840×2160 4K分辨率
电子表格 Microsoft Excel 2007-2024 或 LibreOffice 同左
其他 三键鼠标,互联网连接 三键鼠标,3Dconnexion SpaceMouse可选

四、核心操作与新版功能精细化配置

(一)饰面特征体选择与衍生传递

功能概述:饰面特征新增体选择功能,并支持衍生传递至目标文档。

操作步骤

  1. 在零件或装配环境中,点击“三维模型”选项卡 > “饰面”命令。

  2. 体选择

    • 使用“包含”选择器,选择整个实体或曲面体。

    • 如需从体中排除特定面,切换至“排除”选择器,按住Ctrl选择要排除的面。

  3. 设置饰面参数:输入名称,选择外观,设置工艺参数。

  4. 衍生传递

    • 新建零件,使用“衍生零件”命令,选择包含饰面的源零件。

    • 在衍生对话框中,展开“饰面”文件夹,勾选需要包含的饰面。

    • 饰面参数将自动包含,可在“参数”对话框的“饰面参数”文件夹中查看。

  5. 禁用参数:在参数对话框中,点击饰面参数旁的“禁用参数”按钮,可从参数表中移除该参数。

(二)边界图案控制

功能概述:使用面或草图边界控制特征和草图几何的阵列范围。

操作步骤

  1. 特征图案

    • 选择要阵列的特征,点击“阵列” > “矩形阵列”或“环形阵列”。

    • 在特性面板中,找到“边界”区域。

    • 选择“面”或“草图”作为边界,在图形窗口中选择定义边界的几何。

    • 在“包含方式”下拉菜单中选择:

      • 完全位于边界内:仅包含完全位于边界内的特征

      • 质心位于边界内:包含所有质心位于边界内的特征

      • 基点位于边界内:使用基点,包含所有基点位于边界内的特征

  2. 草图图案

    • 在草图环境中,选择要阵列的草图几何。

    • 点击“阵列”命令,类似设置边界和包含方式。

(三)钣金现代化命令操作

功能概述:法兰、面、切割命令采用特性面板界面,提供画布内操控。

操作步骤

  1. 法兰命令

    • 点击“钣金”选项卡 > “法兰”命令。

    • 选择边线,特性面板中设置法兰参数。

    • 使用画布内箭头直接拖拽调整法兰长度和角度。

    • 在特性面板中可进一步设置间隙、折弯半径等。

  2. 面命令

    • 点击“面”命令,选择草图轮廓。

    • 特性面板中设置厚度方向,画布内预览即时更新。

  3. 切割命令

    • 点击“切割”命令,选择草图轮廓。

    • 设置切割深度和方向,画布内操控点可直观调整。

(四)钻孔点类型设置

功能概述:新增三种钻孔点类型,并可在孔注释中显示标记。

操作步骤

  1. 创建孔

    • 点击“三维模型”选项卡 > “孔”命令。

    • 在特性面板的“钻孔点类型”下拉菜单中,选择:

      • Flat W:平底孔

      • Angle V:V形孔

      • Angle Y:Y形孔(深度包含钻孔点)

  2. 添加孔注释标记

    • 在孔注释对话框中,点击“钻孔点类型”按钮,添加<DPOINT>标记。

    • 点击“螺纹方向”按钮,添加<TDIR>标记。

    • 注释中将自动显示对应符号(如“W”表示Flat W)。

(五)工程图增强操作

修订云形缩放

  1. 创建修订云形后,右键选择“编辑修订云形”。

  2. 在对话框中调整“弧长”值,云形弧长将按比例缩放。

  3. 可勾选“每次插入时显示对话框”,将当前设置作为默认值。

表格合并单元格

  1. 在工程图表格中,选中多个连续单元格。

  2. 右键选择“合并单元格”,所选单元格将合并为一个。

零件清单预设排序

  1. 在“样式和标准编辑器”中,展开“零件清单”。

  2. 找到“排序”选项,设置默认排序字段和顺序。

(六)边界圆柱简化

功能概述:将选定组件简化为定向最小边界圆柱,降低内存消耗。

操作步骤

  1. 使用“衍生零件”或“简化”命令。

  2. 在“用包络替换”区域,选择“替换为包络”。

  3. 在“类型”下拉菜单中选择“定向最小边界圆柱”。

  4. 选择要简化的组件,直径和高度值将显示在面板和画布中。

  5. 可混合使用边界盒和边界圆柱,部分体简化为盒,部分简化为圆柱。

(七)IFC导入操作

功能概述:导入IFC格式的建筑信息模型数据,支持选择性导入。

操作步骤

  1. 点击“文件” > “打开” > “导入”,选择IFC文件。

  2. 在导入对话框中:

    • 图形预览:查看模型预览

    • 类包含/排除:选择要导入的IFC类

    • AEC属性查看器:查看建筑属性信息

  3. 根据需要选择仅导入特定几何和元数据,优化性能。

  4. 完成设置后点击“确定”导入。

五、实操案例:工业减速机壳体设计

案例基础信息

  • 设计类型:工业减速机上下箱体设计

  • 核心功能:饰面特征体选择、边界图案控制、钣金现代化命令、钻孔点类型、边界圆柱简化

  • 最终交付:三维模型、带制造信息的工程图

步骤 1:箱体基础建模

  • 使用拉伸、旋转命令创建上下箱体主体。

  • 添加轴承座孔、安装凸台、加强筋等特征。

步骤 2:应用饰面特征记录制造工艺

  • 使用体选择功能,直接选择整个箱体实体。

  • 添加饰面“底漆+面漆”,关联指定颜色。

  • 使用排除选择器,从箱体实体中排除轴承孔内表面,为其单独添加“精加工-磨削”饰面。

  • 在浏览器中查看所有饰面,按工艺流程排序。

步骤 3:边界图案控制散热筋

  • 在箱体侧面创建散热筋特征。

  • 使用草图绘制散热区域边界。

  • 应用特征图案命令,选择草图作为边界,设置“质心位于边界内”包含方式,仅在该区域内阵列散热筋。

步骤 4:钣金油封盖设计

  • 新建钣金零件,使用现代化“面”命令创建基础板。

  • 使用“法兰”命令创建翻边,利用画布内操控点直接拖拽调整高度和角度。

  • 使用“切割”命令创建安装孔。

步骤 5:钻孔点类型设置

  • 在轴承盖安装孔中使用“Flat W”钻孔点类型,创建平底孔。

  • 在孔注释中添加钻孔点标记,确保工程图中正确显示。

步骤 6:创建装配与简化

  • 将上下箱体、轴承盖等装配为完整减速机。

  • 使用“衍生零件”命令,创建简化版本用于CAE分析,将非关键部件替换为边界圆柱。

步骤 7:工程图与标注

  • 创建工程图,为“精加工”状态创建着色视图。

  • 使用缩放后的修订云形标注关键修改区域。

  • 在零件清单中预设排序顺序。

六、高频快捷键大全

功能分类 功能 快捷键
文件操作 新建文件 Ctrl + N
打开文件 Ctrl + O
保存文件 Ctrl + S
另存为 Ctrl + Shift + S
视图操作 旋转视图 F4 或 鼠标中键拖动
平移视图 F2 或 Ctrl+鼠标中键拖动
缩放视图 F3 或 滚动鼠标滚轮
全部缩放 F6
增强高亮切换 需在应用程序选项中设置
草图与建模 开始创建草图 E
直线 L
C
拉伸 X
打孔 H
饰面命令 可自定义
钣金 法兰 可自定义
可自定义
切割 可自定义
装配与约束 放置零部件 P
配合约束 C
检查干涉 Ctrl + I
工程图 基础视图 V
剖视图 S
尺寸标注 D
检索尺寸 Ctrl + R
修订云形 可自定义
提升尺寸 可自定义
通用 重复上一个命令 回车键
取消/退出 Esc
帮助文档 F1

七、常见问题解答

(一)安装与启动问题

Q1:安装失败,提示“.NET Framework”或“VC++”版本不符怎么办?
A:前往微软官网下载并安装对应版本的“.NET Framework”和“Visual C++ Redistributable”,然后重新运行安装程序。

Q2:启动软件时卡在加载界面或提示“许可检出超时”?
A:检查网络连接,尝试以管理员身份运行软件。检查许可证服务器是否开启,暂时关闭防火墙。

(二)功能使用问题

Q3:饰面特征如何快速选择整个体并排除特定面?
A:使用“包含”选择器选择整个实体,然后切换至“排除”选择器,按住Ctrl选择要排除的面。

Q4:图案边界控制不生效?
A:确保边界几何(面或草图)正确绘制,且位于特征所在平面上。检查“包含方式”设置是否符合预期。

Q5:钣金法兰命令界面与旧版不同?
A:Inventor 2025对法兰、面、切割命令进行了现代化改造,采用特性面板和画布内操控,适应后操作更直观。

Q6:钻孔点类型新增选项在哪里?
A:在“孔”命令的特性面板中,找到“钻孔点类型”下拉菜单,可选择Flat W、Angle V、Angle Y。

Q7:如何在工程图中显示钻孔点类型?
A:在孔注释对话框中,点击“钻孔点类型”按钮添加<DPOINT>标记,注释中会自动显示对应符号。

Q8:修订云形弧长如何调整?
A:右键修订云形选择“编辑修订云形”,在对话框中调整“弧长”值。

(三)性能与兼容性问题

Q9:大型装配体性能如何优化?
A:使用边界圆柱简化非关键部件,利用图案边界控制减少特征数量,在快速模式下操作。

Q10:Inventor 2025能否打开旧版本文件?
A:可以兼容Inventor 2016及更高版本创建的文件,打开时会自动迁移。

Q11:如何导入IFC文件?
A:使用“文件”>“打开”>“导入”,选择IFC文件,在导入对话框中选择要包含的类和属性。

Q12:如何保存为早期Revit版本?
A:导出时选择目标Revit版本,如未安装对应Revit Core Engine,系统会提示安装。
