Autodesk Inventor 2023 中文版

Autodesk Inventor 2023是专业级三维机械设计软件的重要版本，引入了众多客户驱动的增强功能与互联式工作流。新增Mark（标记）命令，支持使用草图几何图元或文本创建激光蚀刻、雕刻特征，并可导出到DXF/DWG的特定图层。模型状态现在支持对每种状态使用唯一的公差设置，基本公差可在参数编辑器中访问并与三维标注同步。Fusion 360互操作性大幅增强，可直接从Inventor启动Fusion 360衍生式设计、仿真和制造工具，实现云端协作与高级分析。GPU光线跟踪推出预发布支持，为可视化提供更高效的渲染选项。钣金功能增强，轮廓弯边支持非对称距离，浏览器信息可扩展显示。工程图方面，局部视图边界形状可从圆形更改为矩形，修订表可在图纸间复制重用。BOM表现在可控制受抑制零部件的可见性，条目号具有多种显示状态以指示正常、锁定、替代等差异。本文提供Inventor 2023中文版安装包获取方式及详细的图文安装教程，帮助您在Windows系统上顺利完成软件部署。

一、Inventor 2023 核心新增与优化功能

（一）客户驱动的建模增强

• Mark（标记）命令（全新功能）：这是针对标准零件和钣金零件的新特征命令。使用草图文本或几何图元可以为模型添加标记特征，用于激光蚀刻、雕刻、打标等工艺。通过“标记样式”可以控制标记特征的造型和导出特性，并可将标记导出到DXF或DWG文件的特定图层中。

• 公差增强：模型状态现在支持对每种状态使用唯一的公差设置。基本公差在参数编辑器中可直接访问，并可升级并与模型中的三维标注同步，在工程图中也可检索。圆角参数现在也可应用公差。

• 拉伸与旋转预设：“拉伸”和“旋转”特征的所有特性面板设置都保留在预设中，方便重复使用。

• 草图格式继承：“衍生”对话框新增“从源零部件链接草图格式”选项，可控制源零件中线条更改时衍生零件中的草图块是否更新。

• 投影几何图元管理：现在可以一次性选择草图中所有解除引用或出现问题的投影几何图元，以便快速删除或检查修复。

• 模型草图文本增强：在零件草图文本中可使用激活模型中的标准iProperty和自定义iProperty。

（二）钣金功能增强

• 轮廓弯边增强：钣金件的轮廓弯边现在支持非对称距离设置。

• 浏览器信息扩展：钣金零件的浏览器信息可以扩展显示，可从“应用程序选项”>“零件”选项卡或从浏览器节点激活该选项。

• 钣金模板指定：“工具”>“文档设置”>“建模”选项卡 >“生成零部件选项”对话框中新增了“钣金模板”选项，可选择或浏览用于创建新钣金零件文件的模板。

• DXF导出增强：钣金零件DXF导出时的样条简化现在包括线性和圆弧近似的替换样条选项。

（三）装配与BOM增强

• BOM表增强：新的BOM表设置选项可关闭受抑制零部件的可见性，并按顺序对条目进行编号。BOM表条目号具有多种显示状态，以指示正常、锁定、替代和重复状态或各种组合状态之间的差异。

• 模型状态简化：替换模型状态工作流得到简化，通过禁用不相关命令，更容易找到可用命令。

• 约束抑制优化：使用新对话框选项时，可以创建约束并同时将其抑制，然后在需要时解除抑制。

• 浏览器图标更新：抑制的钣金和焊接零件的图标已更新，可反映未抑制图标的外观。

• 关系命令增强：“关系”命令现在适用于受抑制的零部件。

• 快速模式性能：在快速模式下更改零部件可见性时，性能得到改进。

• 多螺纹性能：具有大量螺纹零件的部件中，多螺纹机制提高了性能。

（四）工程图与三维标注增强

• 局部视图增强：使用“编辑局部视图特性”可以将局部视图边界形状从圆形更改为矩形。

• 修订表复制：可复制并重用图纸间的修订表。

• 模型状态与重叠视图：可将模型状态与重叠视图结合使用。

• 工程图标注增强：

  • 添加了表面粗糙度符号集合符号

  • 改进了焊接符号识别线和字段标志方向

  • 指引线文本现在可以包含标准iProperty、自定义iProperty以及实例特性

  • 形位公差符号新增“遍布”符号选项

  • 符合ISO 5458、ISO 14405-1:2016和ISO 1101标准的新标识符

• 三维标注增强：

  • 向“常规标注”面板中添加了“基准目标”命令，可在不规则曲面上建立基准

  • 添加了用户定义的三维标注基准目标平面

  • 向三维标注添加文本时可包含特性和参数

  • 连续特征（CF）在三维标注“编辑尺寸”和“文本格式”对话框中可用

  • 可将多个面、边和顶点与单条三维指引线关联

（五）互联式工作流

• Fusion 360互操作性：在Inventor中可直接启动Fusion 360衍生式设计、仿真和制造工具。Fusion 360功能区在Inventor部件和零件环境中都可用。

• 数据交换增强：Inventor的数据交换使得与利益相关者共享指定的Revit数据子集变得非常简单。

• 主页替换：重新设计的“主页”为Autodesk产品提供了一致的启动体验。

• 转换器更新：添加了glTF、glb和USDz格式，JT导入/导出、STEP和STL导出方面进行了更新。

（六）一般增强功能

• GPU光线跟踪（预发布）：Inventor 2023推出了对GPU光线跟踪的预发布支持。如果计算机具有合格的GPU，“应用程序选项”>“硬件”选项卡 >“光线跟踪选项”将启用，可选择使用GPU光线跟踪。

• 快捷键搜索：设置自定义键盘快捷键时，可以使用搜索命令快速查找命令。

• 参数搜索：“参数”对话框顶部新增搜索框，可快速查找参数，在所有参数字段中执行搜索。

• 测量增强：

  • 可测量草图点与非平整面之间的距离

  • 新增“从累积值中减去”按钮，用于体积、面积、距离、角度

  • 在部件中，测量支持并包含质量

  • 测量平行对象时，提供最小和/或最大距离的X、Y和Z位置

• iLogic增强：

  • 无需复制文件即可重用文件，目标文件夹与源文件夹相同时可选择“使用源项目”选项

  • 规则运行时状态栏显示通知消息

  • 可将外部规则和全局表单添加到功能区

• 可见性快捷键：使用Alt+V可以切换实体、定位特征（平面、轴和点）和草图的可见性。

• 模型导航：改进了使用三键鼠标时的自由动态观察导航。

二、Inventor 2023 安装教程

1. 下载好压缩包，右键解压

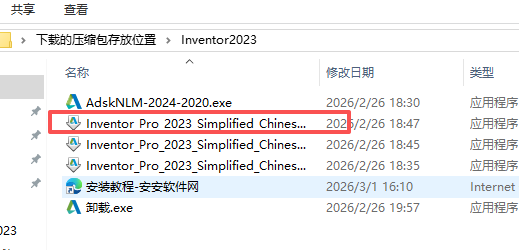

2. 双击打开

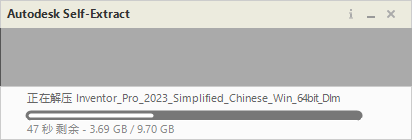

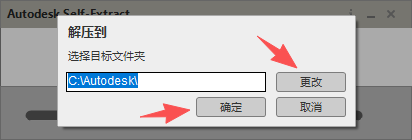

3. 点击更改，选择个位置（这个解压的文件后面可以删除）

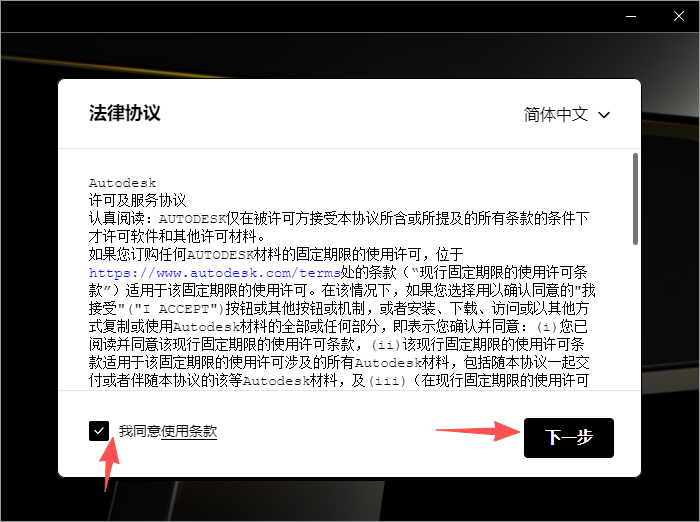

4. 勾选，点击下一步

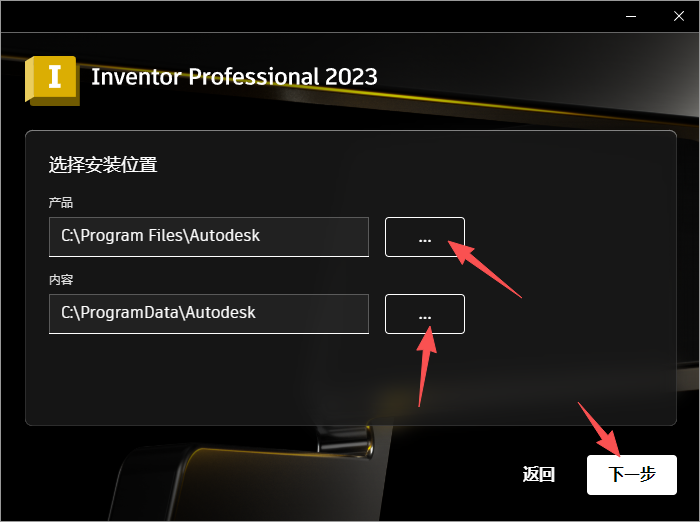

5. 选择安装位置，点击下一步

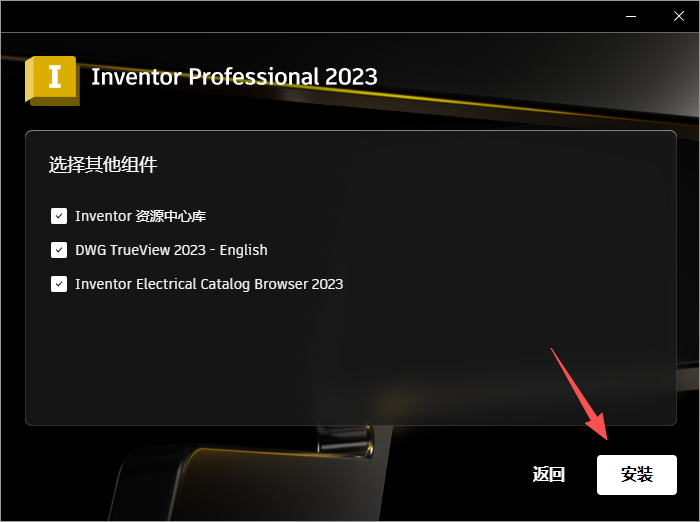

6. 点击安装

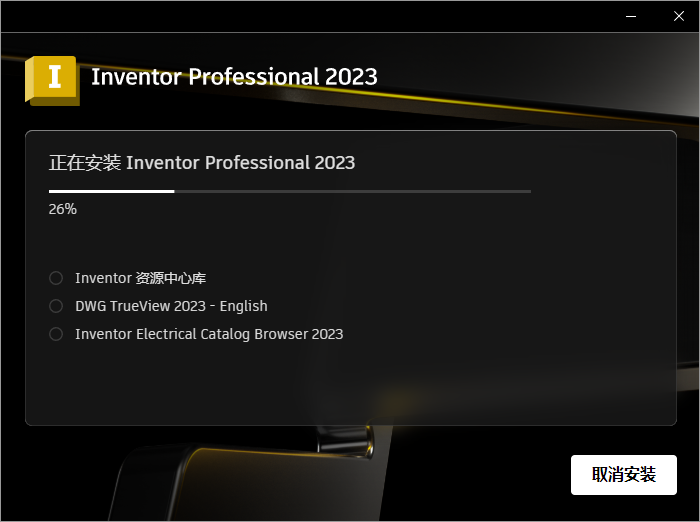

7. 等待安装

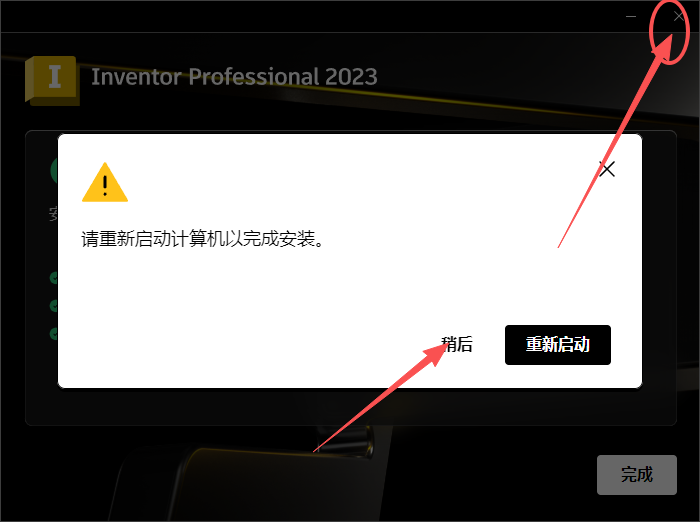

8. 关闭界面

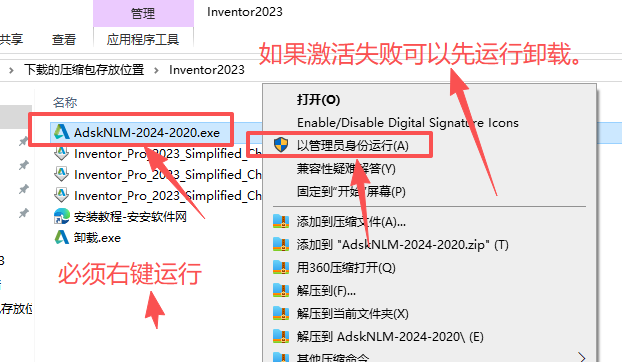

9. 返回到解压的文件夹，右键运行
10. 全自动处理，出现OK就可以了

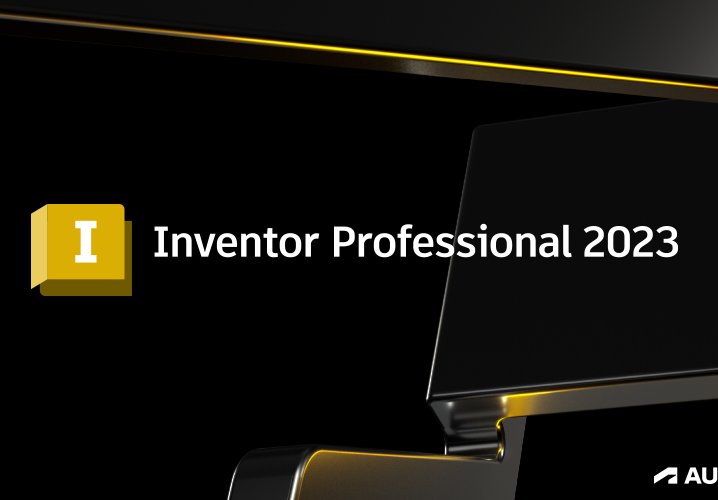

11. 桌面启动

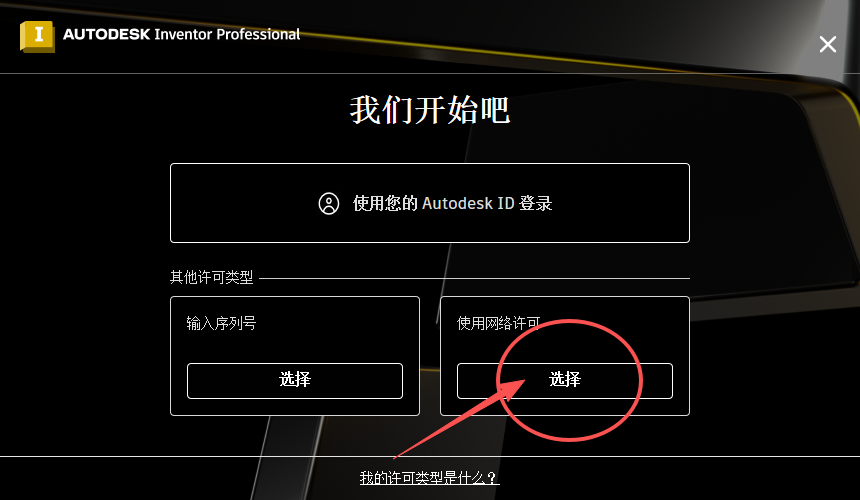

12. 选择右边
13. 输入如图

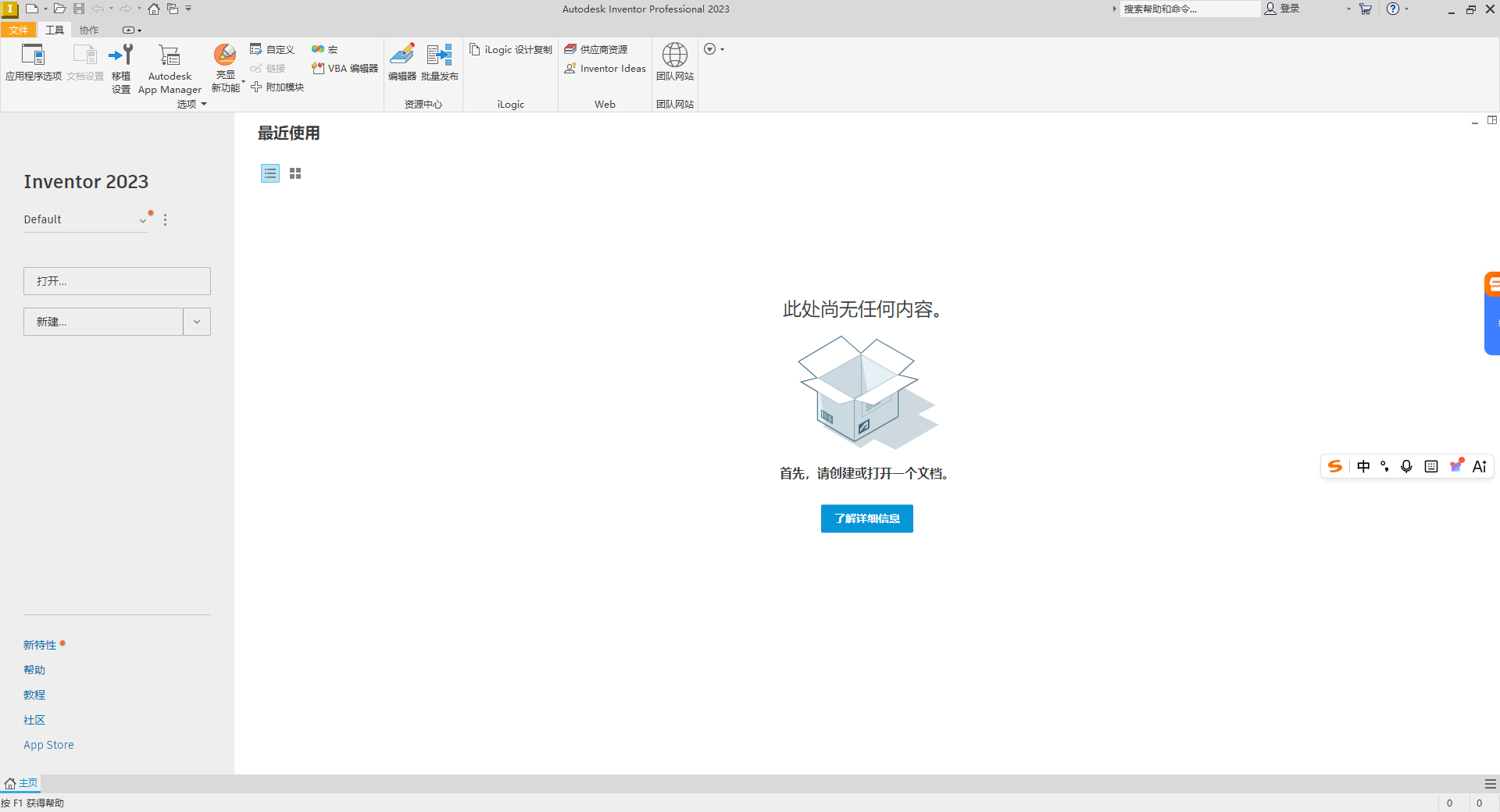

14. 完成

三、Windows 系统硬件配置要求

说明：

• 以上配置基于Autodesk官方要求。处理复杂模具部件和大型部件（通常多于1,000个零件）时，建议采用推荐配置甚至更高规格。

• 如需使用GPU光线跟踪功能，需配备合格的GPU。

• 确保显卡驱动为最新的Studio版本，以获取最佳兼容性和性能。

四、核心操作与新版功能精细化配置

（一）Mark（标记）命令操作指南

功能概述：Mark命令用于创建激光蚀刻、雕刻、打标等特征，可使用草图几何图元或文本生成。

操作步骤：

1. 进入草图环境：在零件或钣金环境中，选择要创建标记的平面，点击“开始创建草图”。

2. 绘制标记几何：使用直线、圆、圆弧等工具绘制标记轮廓，或使用“文本”工具输入需要标记的文字。

3. 完成草图：点击“完成草图”退出草图环境。

4. 应用Mark命令：在“三维模型”选项卡中，找到“Mark”命令（通常位于“创建”面板中）。选择刚创建的草图，系统将预览标记特征。

5. 设置标记参数：

   • 深度：设置标记的蚀刻深度（正值表示凹陷，负值表示凸起）。

   • 方向：可选择从草图平面向外或向内延伸。

   • 拔模角度：如需脱模斜度，可设置拔模角度。

6. 标记样式设置：

   • 点击“标记样式”下拉菜单，可选择预定义样式或创建新样式。

   • 在“样式和标准编辑器”中管理标记样式，控制标记特征的造型和导出特性。

7. 完成创建：点击“确定”完成标记特征的创建。

导出设置：

• 在导出DXF或DWG时，可在导出设置中选择将标记特征导出到特定图层。

• 可在“标记样式”中预设图层映射关系。

（二）模型状态公差配置

功能概述：Inventor 2023允许为每种模型状态配置独立的公差设置，满足不同制造阶段（毛坯、粗加工、精加工）的精度要求。

操作步骤：

1. 创建模型状态：在“管理”选项卡 > “模型状态”面板 > “创建模型状态”，分别创建所需的状态（如“Casting”、“Rough”、“Finished”）。

2. 激活目标状态：在模型状态下拉列表中，选择要配置公差的模型状态。

3. 设置基本公差：

   • 打开“参数”对话框（“管理”选项卡 > “参数”）。

   • 在参数列表中，找到需要设置公差的尺寸参数。

   • 在“公差”列中，点击下拉箭头，选择“基本公差”。

   • 输入公差值或选择预定义公差等级。

4. 三维标注同步：

   • 在三维标注环境中创建的尺寸，其公差设置可与参数编辑器中的基本公差同步。

   • 编辑尺寸时，可选择“从参数继承”选项。

5. 工程图检索：

   • 在工程图环境中，使用“检索尺寸”命令时，可选项包括“包括公差”。

   • 检索后的尺寸将自动显示对应模型状态的公差值。

注意事项：

• 不同模型状态可设置不同的公差值，满足从毛坯到精加工的全流程需求。

• 公差值可在Excel电子表格中配置，并在模型状态、iPart和iAssembly中使用。

（三）Fusion 360互操作性配置

功能概述：Inventor 2023可直接启动Fusion 360的衍生式设计、仿真和制造工具，实现云端协作与高级分析。

操作步骤：

1. 环境准备：

   • 确保已安装Fusion 360（可从Autodesk官网免费下载）。

   • 使用相同的Autodesk账户登录Inventor和Fusion 360。

2. 在Inventor中启动Fusion 360工具：

   • 打开Inventor零件或装配文件。

   • 在功能区中，找到新增的“Fusion 360”选项卡（在部件和零件环境中均可用）。

   • 根据需要选择：

     • 衍生式设计：启动Fusion 360衍生式设计工作空间

     • 仿真：启动Fusion 360仿真工作空间

     • 制造：启动Fusion 360制造工作空间

3. 数据传输：

   • 选择要传输的零部件（可单选或多选）。

   • 点击“发送到Fusion 360”，系统将自动转换并上传数据。

   • 上传完成后，Fusion 360将自动打开并加载模型。

4. 在Fusion 360中处理数据：

   • 在衍生式设计中定义设计空间、约束和负载，生成优化方案。

   • 在仿真中运行静态应力、模态分析等。

   • 在制造中设置CAM加工策略。

5. 结果返回：

   • Fusion 360中的处理结果可保存并导出。

   • 优化后的几何可导出为SAT、STEP等格式，重新导入Inventor。

注意事项：

• 首次使用可能需要安装Fusion 360互操作性组件。

• 数据传输需要稳定的互联网连接。

（四）GPU光线跟踪配置（预发布功能）

功能概述：Inventor 2023推出GPU光线跟踪的预发布支持，利用GPU加速渲染，提供更高效的可视化体验。

操作步骤：

1. 检查硬件兼容性：

   • 确保计算机配备合格的GPU（支持DirectX Raytracing的NVIDIA或AMD显卡）。

   • 更新显卡驱动至最新版本。

2. 启用GPU光线跟踪：

   • 点击“工具”选项卡 > “应用程序选项”。

   • 切换到“硬件”选项卡。

   • 在“光线跟踪选项”区域，如果计算机具有合格的GPU，该选项将启用。

   • 勾选“使用GPU光线跟踪”。

3. 设置渲染质量：

   • 在同一对话框中，可设置渲染质量（草稿、中等、高）。

   • GPU选项提供用于减少噪波的附加设置。

4. 使用光线跟踪渲染：

   • 进入Inventor Studio环境（“环境”选项卡 > “Inventor Studio”）。

   • 创建渲染图像或动画。

   • 渲染时将自动使用GPU加速。

5. 切换回CPU渲染：

   • 如需切换回CPU渲染，取消勾选“使用GPU光线跟踪”即可。

注意事项：

• 这是预发布功能，可能存在一些限制或性能问题。

• 两个选项（CPU和GPU）的质量设置相同。

（五）快捷键搜索与自定义

功能概述：Inventor 2023为自定义键盘快捷键添加了搜索功能，可快速查找命令。

操作步骤：

1. 打开自定义界面：

   • 点击“工具”选项卡 > “自定义” > “键盘”。

2. 使用搜索功能：

   • 在“搜索”框中输入命令名称的关键词（如“拉伸”、“圆角”）。

   • 搜索结果将自动更新，亮显匹配的命令。

3. 查看/修改快捷键：

   • 在搜索结果中找到目标命令。

   • 在“当前键”列查看已分配的快捷键。

   • 如需修改，点击“新建快捷键”输入框，按下要分配的组合键。

4. 冲突检查：

   • 系统会自动检查快捷键冲突，如有冲突会给出提示。

5. 保存设置：

   • 点击“确定”保存快捷键设置。

搜索技巧：

• 可搜索中文或英文命令名称。

• 支持通配符搜索。

• 可按类别筛选后再搜索。

（六）参数搜索与测量增强

参数搜索操作：

1. 打开“参数”对话框（“管理”选项卡 > “参数”）。

2. 在对话框顶部新增的搜索框中输入搜索条件。

3. 搜索结果将自动更新，匹配的参数会高亮显示。

4. 可根据需要限制搜索范围（如仅在“用户参数”中搜索）。

5. 可组合多种搜索条件。

测量增强操作：

1. 测量距离：点击“工具”选项卡 > “测量” > “距离”。选择草图点与非平整面，即可测量距离。

2. 累积值减去：

   • 测量多个对象的体积、面积、距离或角度。

   • 在结果面板中，每个值旁边新增了“-”按钮。

   • 点击“-”按钮可从累积值中减去选中的值。

3. 测量质量：在部件中，选择零件或零部件后，测量结果中将包含质量信息。

4. 平行对象测量：测量平行对象时，结果中将提供最小和/或最大距离的X、Y和Z位置坐标。

（七）iLogic规则管理增强

重用文件配置：

1. 在iLogic设计助理中，选择需要重用的文件。

2. 在“iLogic复制设计设置”对话框中，如果目标文件夹与源文件夹相同，选择“使用源项目”选项。

3. 指定所需的前缀或后缀，或选择“搜索和替换”选项来重命名文件。

4. 对不想重命名的特定文件，取消选中“重命名”选项。

规则运行时通知：

• 当iLogic规则正在运行时，状态栏中会显示一条消息，通知已触发该规则。

• 可据此了解规则执行状态，避免误操作。

外部规则管理：

• 可将外部规则和全局表单添加到功能区。

• 对多值参数的顺序进行数字排序。

• 使用Measure.PreciseExtents获取更精确的曲线零件测量结果。

（八）工程图局部视图边界自定义

功能概述：Inventor 2023允许将局部视图边界形状从圆形更改为矩形。

操作步骤：

1. 创建局部视图：

   • 在工程图环境中，点击“局部视图”命令。

   • 选择父视图，绘制局部边界（默认是圆形）。

2. 修改边界形状：

   • 创建完成后，选中局部视图。

   • 右键点击，选择“编辑局部视图特性”。

   • 在对话框中，找到“边界形状”选项。

   • 从下拉菜单中选择“矩形”。

3. 调整矩形边界：

   • 可在视图中直接拖动矩形边界的手柄调整大小和位置。

   • 或在特性对话框中输入精确的宽度和高度值。

4. 完成设置：

   • 点击“确定”应用更改。

五、实操案例：工业轴流风机设计（利用Mark命令与模型状态）

案例基础信息

• 设计类型：工业轴流风机壳体与叶轮设计，利用Mark命令创建铭牌标记，利用模型状态管理不同制造阶段

• 适配场景：暖通设备设计、制造工艺规划

• 核心功能：Mark命令、模型状态公差、钣金设计、Fusion 360仿真

• 硬件配置：Windows 11 64位、i7-12700K、32GB内存、RTX 3060、1TB NVMe SSD

• 最终交付：三维模型（.ipt、.iam）、各模型状态工程图、标记导出DXF

步骤 1：风机壳体基础建模

• 新建零件，使用旋转特征创建壳体主体。

• 使用拉伸、打孔命令创建安装法兰和通风口。

• 使用抽壳命令将壳体转化为薄壁件。

步骤 2：创建Mark标记特征（铭牌信息）

• 在壳体外部平面上创建草图。

• 使用“文本”工具输入公司LOGO、型号、参数信息（如“ACME FAN MODEL AF-2023”）。

• 设置字体、大小、位置。

• 完成草图，应用“Mark”命令。

• 设置蚀刻深度0.2mm，拔模角度5度。

• 在“标记样式”中设置导出到DXF的“铭牌”图层。

步骤 3：叶轮钣金设计

• 新建钣金零件，使用“轮廓弯边”创建叶片基础。

• 使用“轮廓弯边增强”功能，设置非对称距离以适应气流角度。

• 使用“阵列”命令创建多个叶片。

• 在浏览器中启用扩展信息，查看钣金展开状态。

步骤 4：创建模型状态管理制造阶段

• 在壳体零件中创建模型状态：

  • Casting（铸造毛坯）：抑制所有需要后续加工的特征（安装孔精加工面、螺纹孔）。

  • Machined（机加工成品）：解除抑制，包含最终尺寸。

• 在装配文件中，为不同模型状态设置独立公差：

  • Casting状态：设置铸造公差（如±0.5mm）

  • Machined状态：设置精加工公差（如±0.05mm）

步骤 5：Fusion 360仿真分析

• 保存装配文件。

• 在Fusion 360选项卡中，选择“仿真”>“发送到Fusion 360”。

• 在Fusion 360中设置风压负载、约束条件。

• 运行静态应力分析，验证壳体强度。

• 导出分析报告。

步骤 6：工程图与标记导出

• 创建工程图，为“Casting”和“Machined”状态分别创建图纸。

• 使用“局部视图”命令，对关键部位创建矩形局部视图。

• 检索尺寸时确保包含对应状态的公差。

• 导出铭牌标记DXF，设置图层为“铭牌”。

六、高频快捷键大全（Windows 完整版）

自定义快捷键搜索：可通过“工具” > “自定义” > “键盘”选项卡，使用新增的搜索功能快速查找命令并修改快捷键。

七、常见问题解答（FAQ）

（一）安装与启动问题

Q1：安装失败，提示“.NET Framework”或“VC++”版本不符怎么办？
A：Inventor依赖这些微软组件。可前往微软官网下载并安装对应版本的“.NET Framework”（推荐4.8或更高）和“Visual C++ Redistributable”（2015-2022合集），然后重新运行安装程序。

Q2：启动软件时卡在加载界面或提示“许可检出超时”？
A：首先检查网络连接是否正常。如果是单机版许可，尝试以管理员身份运行软件。如果是网络版，检查许可证服务器是否开启及客户端能否ping通服务器。暂时关闭防火墙或添加例外也可能解决。

Q3：资源中心库未安装或找不到标准件？
A：安装时需手动勾选“Autodesk Inventor 资源中心库”选项。如已安装但缺失，可重新运行安装程序，选择“修改”并添加资源中心库组件。

（二）功能使用问题

Q4：Mark命令在哪里？如何使用草图文本创建标记？
A：Mark命令位于“三维模型”选项卡的“创建”面板中。首先在目标平面上创建草图，使用“文本”工具输入文字，设置字体和大小，完成草图后应用Mark命令，设置蚀刻深度即可。

Q5：如何为不同模型状态设置不同的公差？
A：激活目标模型状态，打开“参数”对话框，在需要设置公差的尺寸参数的“公差”列中选择“基本公差”并输入值。不同状态可设置不同的公差值。

Q6：Fusion 360选项卡没有显示怎么办？
A：确保已安装Fusion 360并使用相同Autodesk账户登录。在“工具”>“选项”>“功能区”中，检查是否启用了Fusion 360选项卡。首次使用可能需要安装互操作性组件。

Q7：GPU光线跟踪选项为灰色无法选择？
A：该选项仅在计算机配备合格的GPU时启用。检查显卡是否支持DirectX Raytracing，并更新显卡驱动至最新版本。这是预发布功能，部分GPU可能暂不支持。

Q8：如何在工程图中将局部视图从圆形改为矩形？
A：选中已创建的局部视图，右键选择“编辑局部视图特性”，在对话框中将“边界形状”从圆形更改为矩形。

（三）性能与兼容性问题

Q9：处理大型装配体时性能缓慢如何优化？
A：采用以下优化措施：

• 使用模型状态创建简化版本

• 在快速模式下更改零部件可见性（此版本已优化性能）

• 使用多螺纹机制处理大量螺纹零件

• 抑制不必要的约束

• 使用“关系”命令适用于抑制的零部件

Q10：iLogic规则运行时没有通知？
A：Inventor 2023中规则运行时状态栏会显示通知消息。如未显示，检查“应用程序选项”>“iLogic”中是否启用了规则运行通知。

Q11：Inventor 2023能否打开旧版本文件？
A：可以。Inventor 2023兼容Inventor 2016及更高版本创建的文件。打开时会自动迁移，但迁移后的文件无法在旧版本中打开。

Q12：如何使用参数搜索功能快速定位参数？
A：打开“参数”对话框，顶部新增了搜索框，输入关键词即可在所有参数字段中搜索匹配结果。可组合多种搜索条件，并按列筛选。
