Siemens NX 10.0（UG NX10）中文版

Siemens NX 10.0（官方内部版本号：NX 10.0.0.27，市场名称：UG NX 10.0）是西门子 PLM 软件（Siemens Digital Industries Software）于2014 年 10 月正式发布的全功能 CAD/CAM/CAE 一体化设计制造软件，作为 NX 9 系列的重大更新版本，软件内置官方简体中文 + 英文双语言界面，安装后可在首选项自由切换。该版本围绕中文支持优化、设计效率提升、制造流程优化、仿真分析增强四大核心方向进行全面革新，新增中文路径支持、创意塑型（Convergent Modeling）、航空设计选项、多物理场分析环境等二十余项核心功能，深度整合 HD-PLM 技术理念，优化设计 – 分析 – 制造全流程协同，完美支持 ISO 国际标准及 GB 国家标准，覆盖机械设计、模具制造、汽车工程、航空航天、电子产品设计等全行业应用场景，是工程师、设计师、制造商的专业一体化设计制造工具。

一、Siemens NX 10.0（UG NX10）全新核心功能

1. 中文支持全面优化

• 首次官方支持中文路径和中文文件名，彻底解决以往版本中文兼容性问题
• 中文界面全面优化，菜单、对话框、帮助文档均为官方简体中文
• 中文输入支持增强，可在所有文本输入框中流畅输入中文
• 中文模板库和标准件库，适配中国用户设计习惯

2. 创意塑型技术（Convergent Modeling）

• 全新混合建模技术，支持参数化与非参数化模型的无缝集成
• 无需转换即可直接编辑扫描、逆向工程或 3D 打印获得的多边形模型
• 结合同步建模技术，实现复杂形状的快速修改和优化
• 提升概念设计和逆向工程效率，缩短产品开发周期

3. 航空航天专用功能

• 新增航空设计弯边、航空设计筋板、航空设计阶梯、航空设计支架等专用命令
• 优化钣金设计功能，支持航空航天领域复杂钣金件的快速创建
• 增强曲面建模能力，满足航空航天产品复杂外形设计需求
• 提升大型装配性能，支持航空航天产品大规模装配体的高效管理

4. 多物理场分析环境

• 引入新的多物理场分析环境和 LMS Samcef 结构解算器
• 支持热 – 结构耦合分析（单向 / 双向），利用 NX Nastran SOL 401 多步非线性解算器
• 新增声学分析工作流程，支持完整的声学性能评估
• 仿真时间最高缩短 30%，提高产品耐久性分析效率

5. 建模工具升级

• 新增优化 2D 曲线和Geodesic Sketch功能，提升曲线创建质量
• 修剪与延伸命令分割为两个独立命令，延伸偏置值支持负数（可压短片体）
• 偏置 3D 曲线功能增强，支持复杂空间曲线的精确偏置
• 新增绘制 “截面线” 命令，便于复杂模型的截面分析和创建

6. CAM 制造功能优化

• 优化钻孔操作序列，可指定钻孔模式并选择最佳起始位置
• 新增量的功能：切削、战地结膜倒角（自动生成倒角程序）、平面去毛刺
• 增强 5 轴加工控制，为复杂 5 轴涡轮部件减少多余运动，提高加工精度和效率
• 制造资源库（Manufacturing Resource Library）优化，提供更丰富的刀具、机床和材料管理工具

二、NX 10.0 安装教程

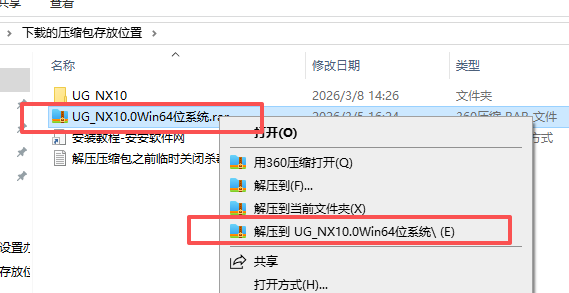

1. 下载好压缩包，先右键解压

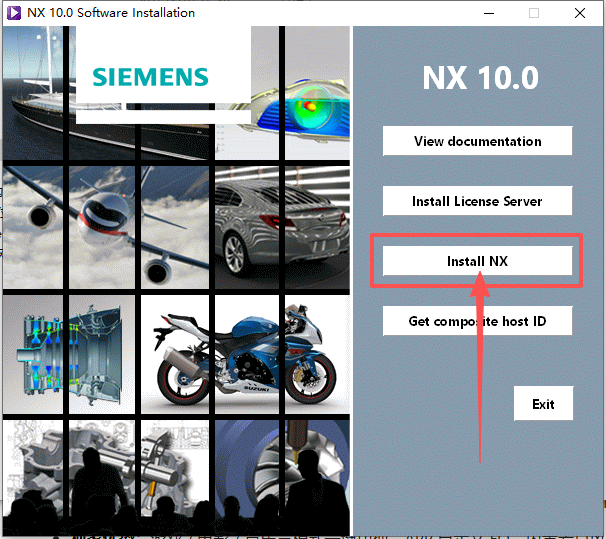

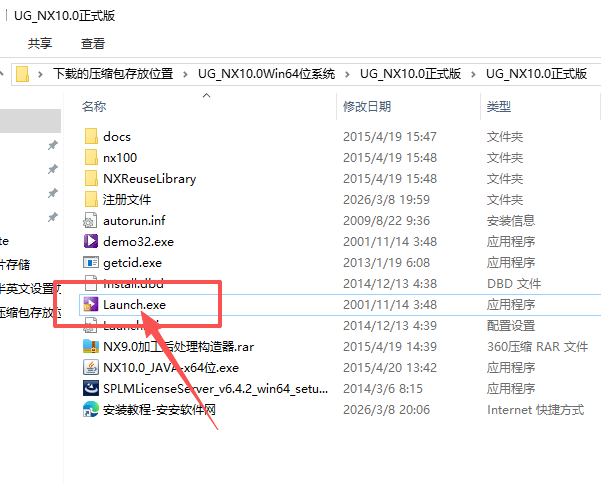

2. 打开解压的文件夹，双击如图启动
3. 点击第三个如图
4. 点击确定

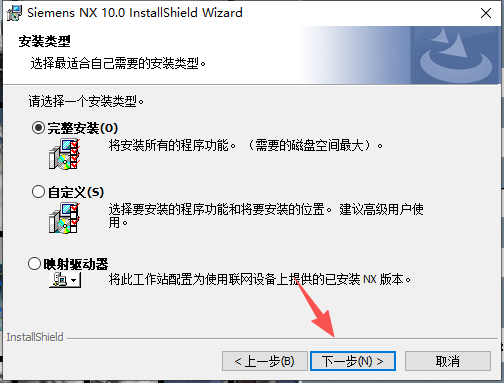

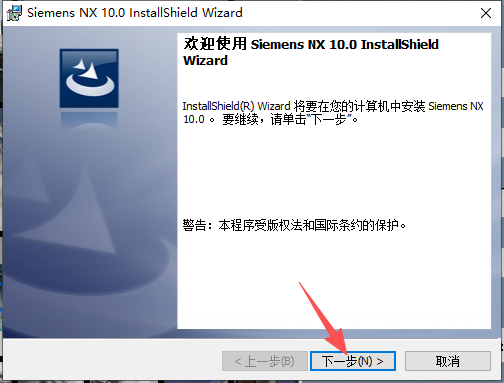

5. 点击下一步
6. 点击下一步

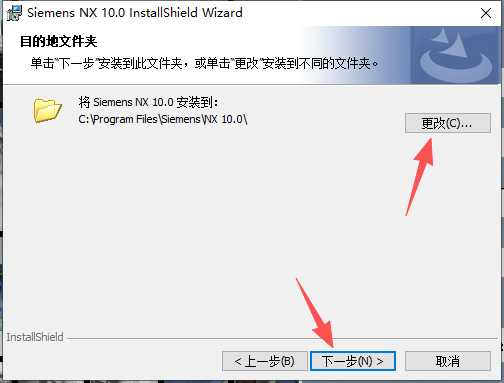

7. 选择安装位置，如果你对电脑不熟悉直接安装默认位置
8. 点击下一步

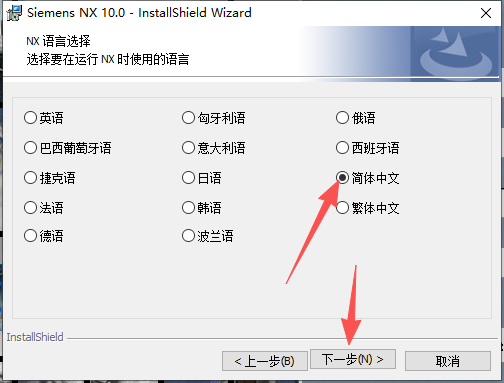

9. 选择中文，点击下一步

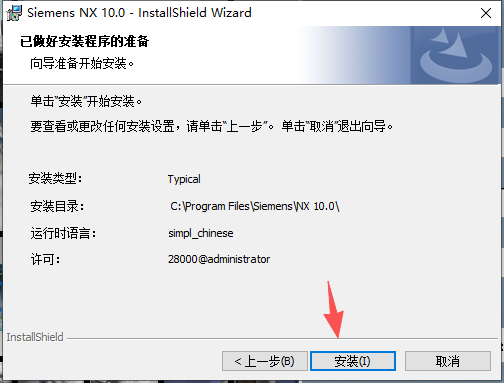

10. 点击安装

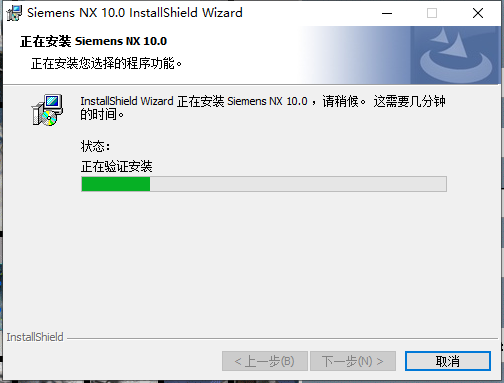

11. 等待安装

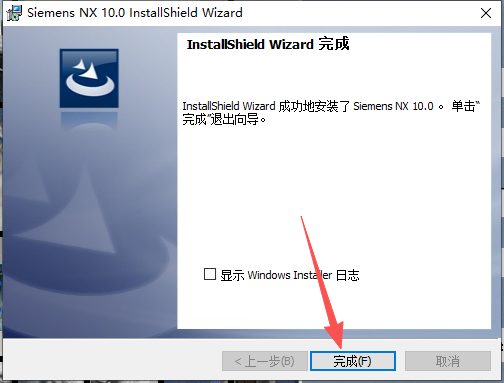

12. 点击完成

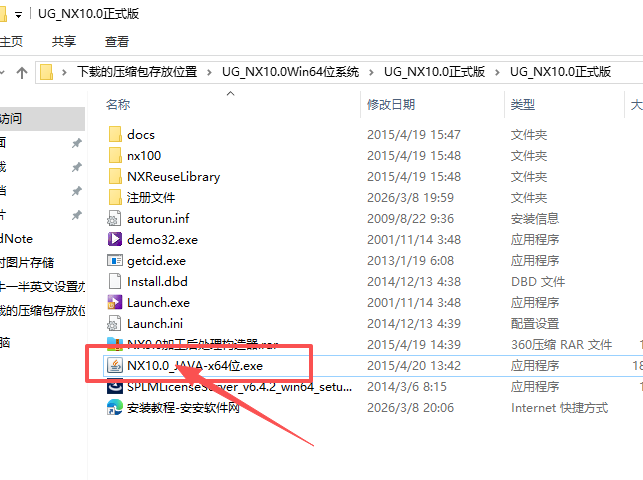

13. 返回到解压的文件夹，双击如图打开

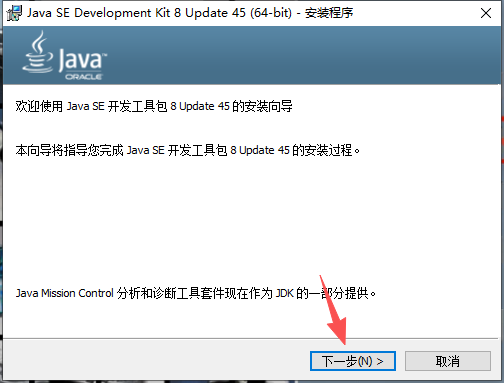

14. 点击下一步

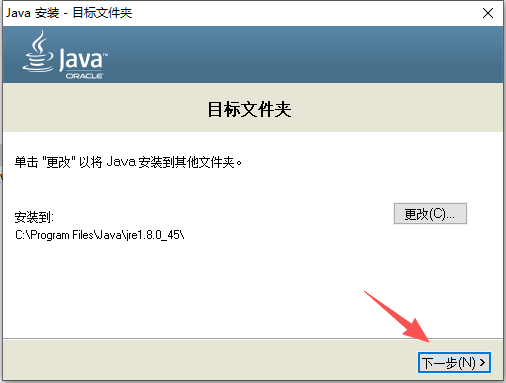

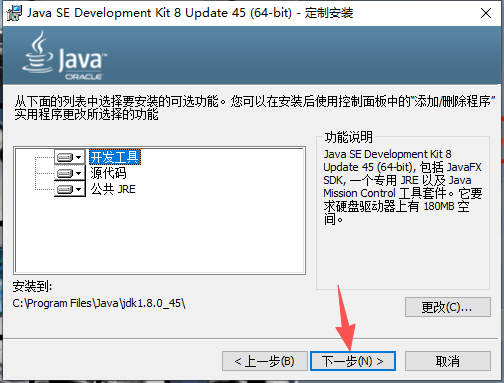

15. 下一步
16. 下一步

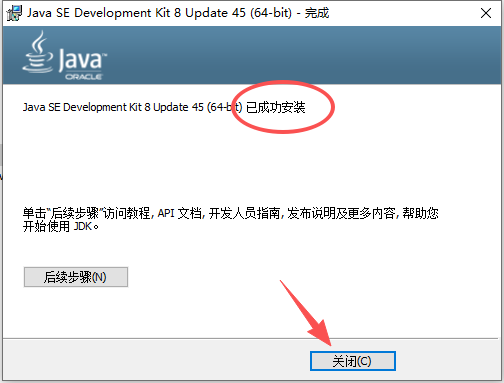

17. 关闭
18. 在点击第二个

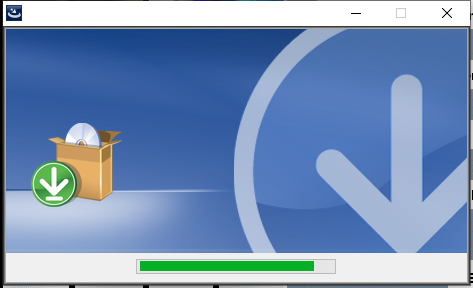

19. 等待

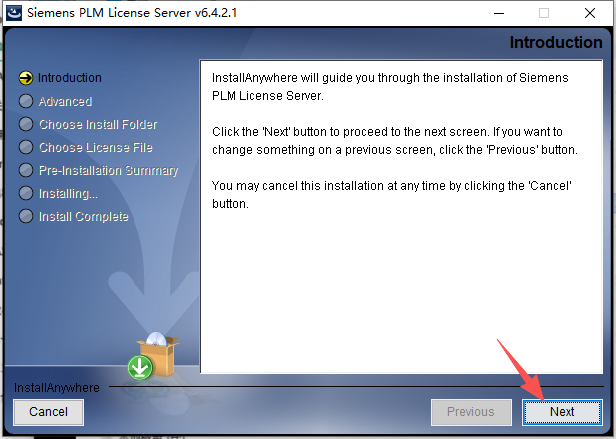

20. 点击next

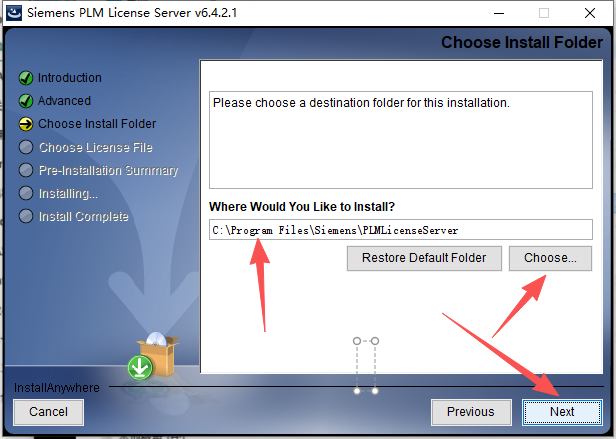

21. 不熟悉的电脑建议默认，点击next，点击后不要关闭界面

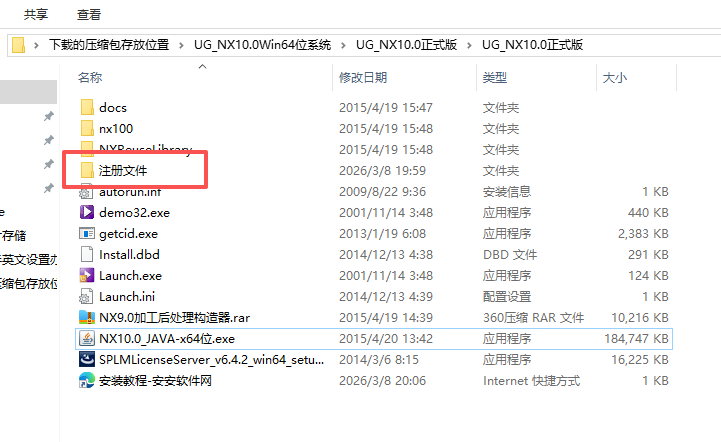

22. 返回到解压的文件夹，打开如图文件夹

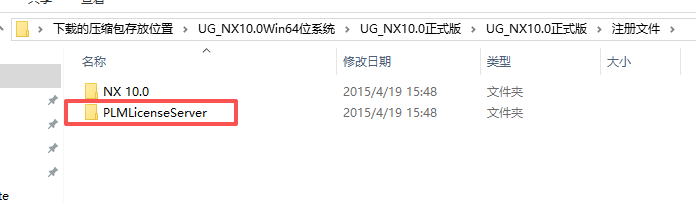

23. 打开P开头文件夹

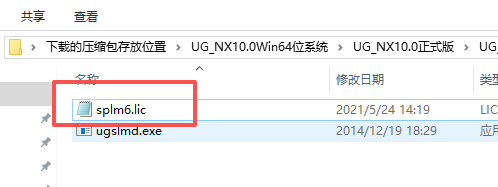

24. 打开如图，打开方式，使用记事本

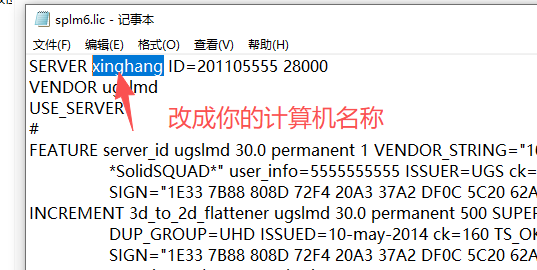

25. 如图提示操作，下边介绍怎么找到你的计算机名称

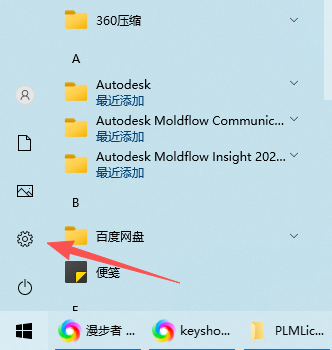

26. 开始菜单，打开设置

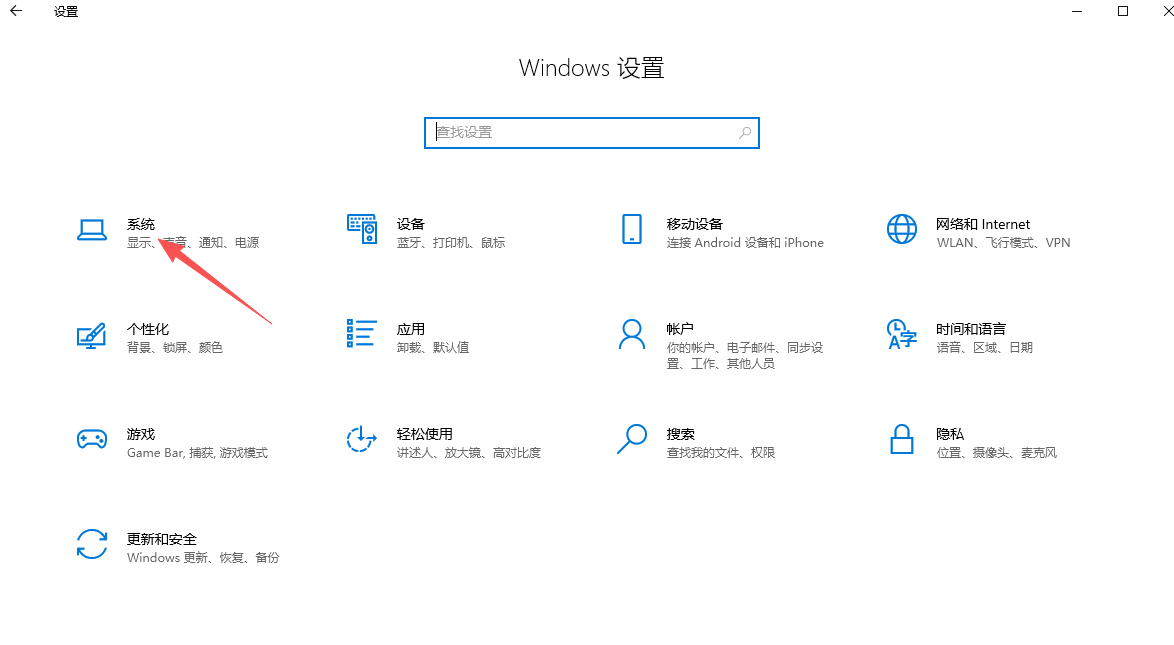

27. 点击系统

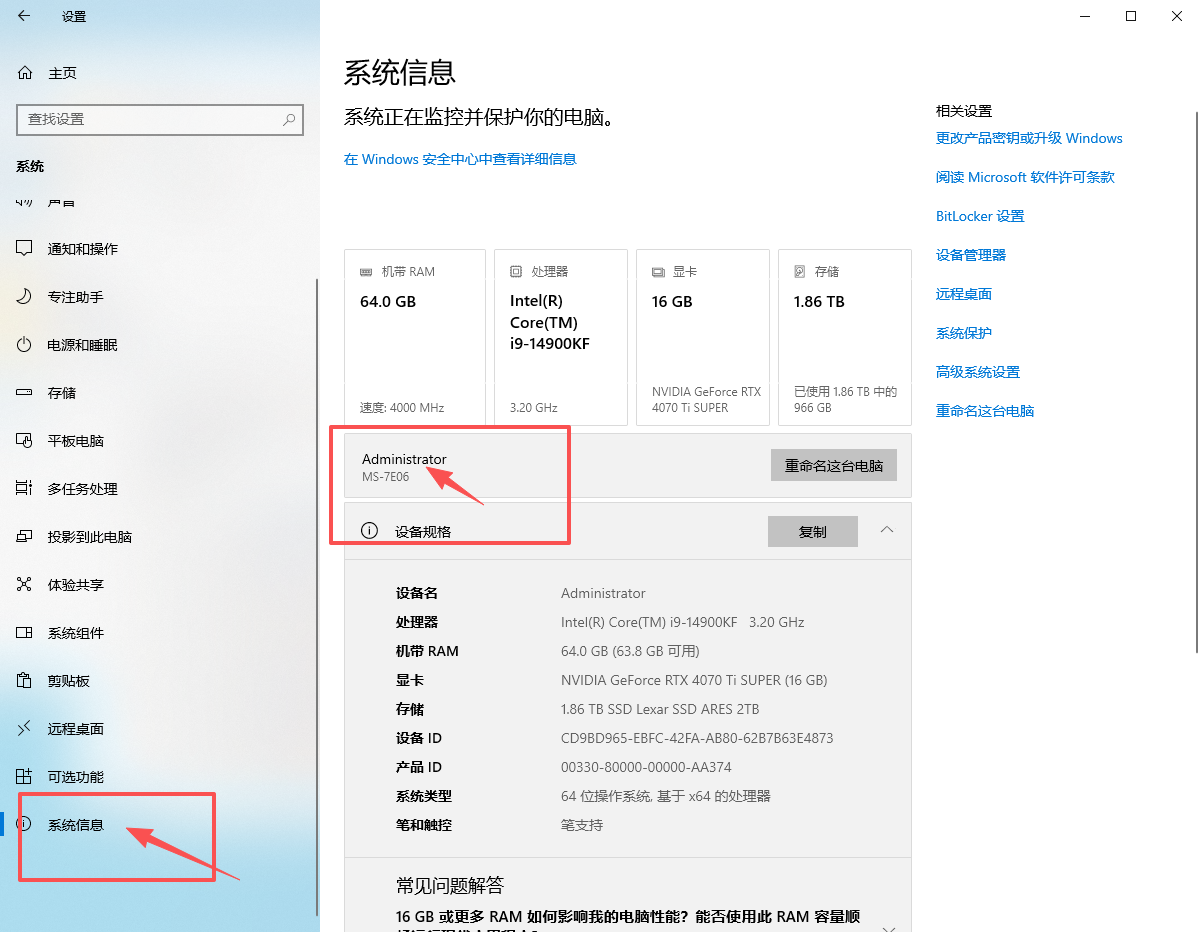

28. 如图标注的就是你电脑名称

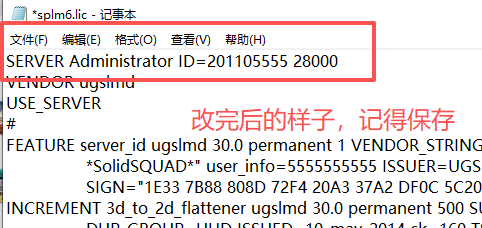

29. 这个是改好后的样子，记得保存内容

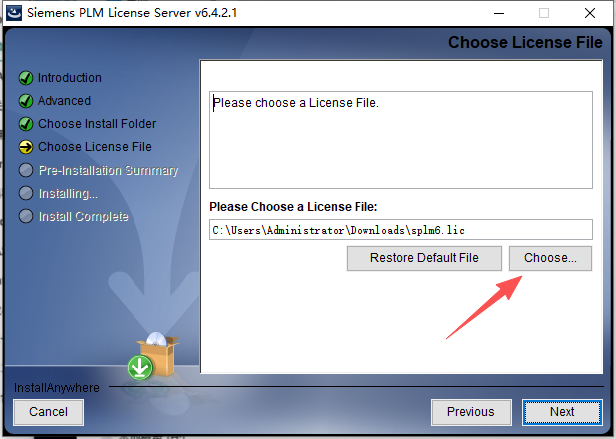

30. 点击choose

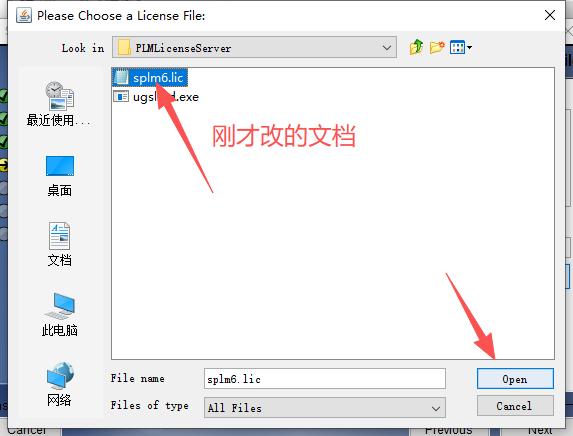

31. 选择刚才改的

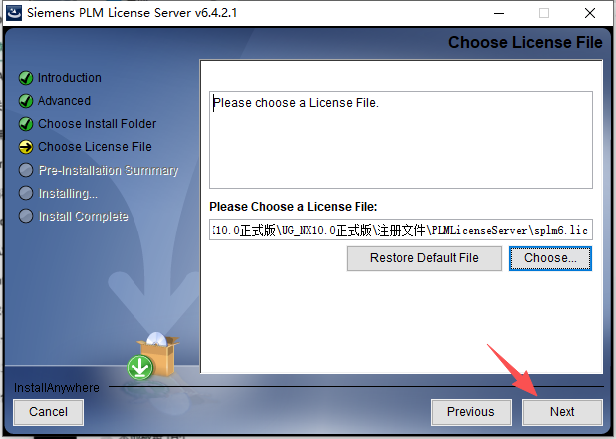

32. 点击next

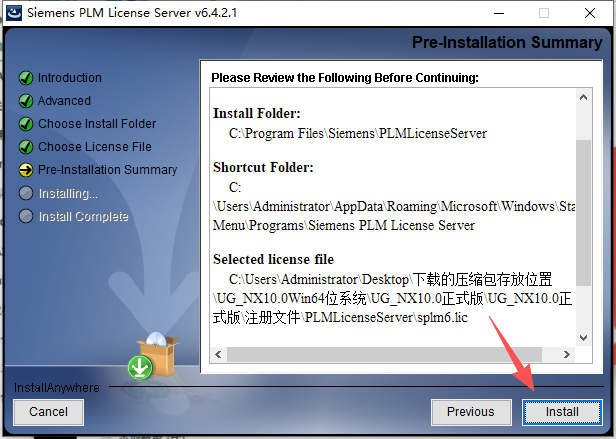

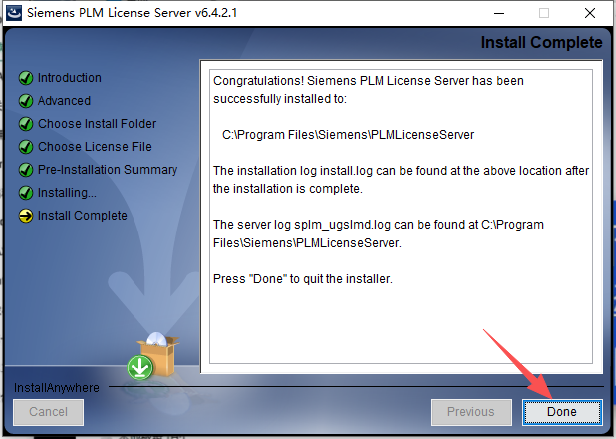

33. 点击install

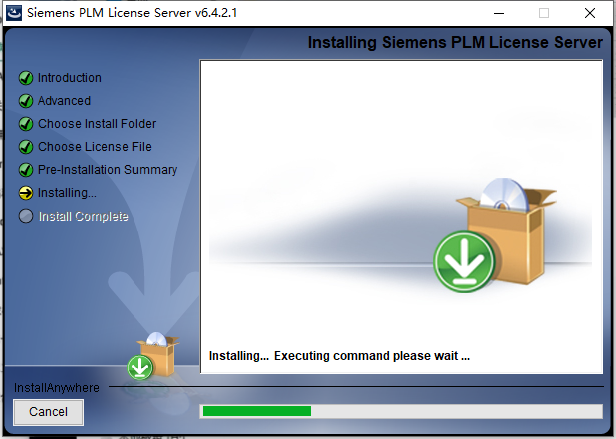

34. 等待运行

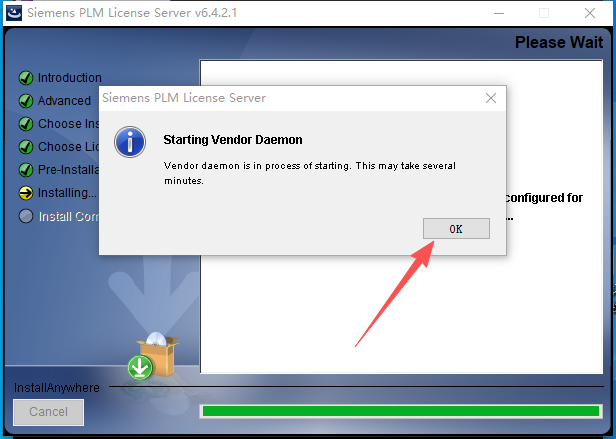

35. 点击OK
36. 点击done

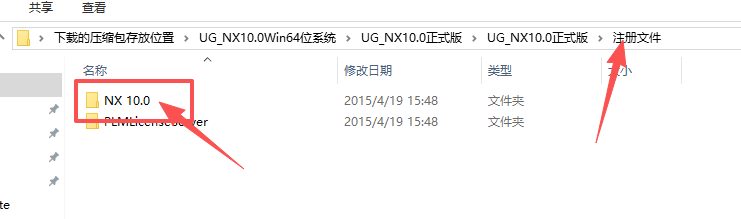

37. 返回到解压的文件夹，打开如图文件夹

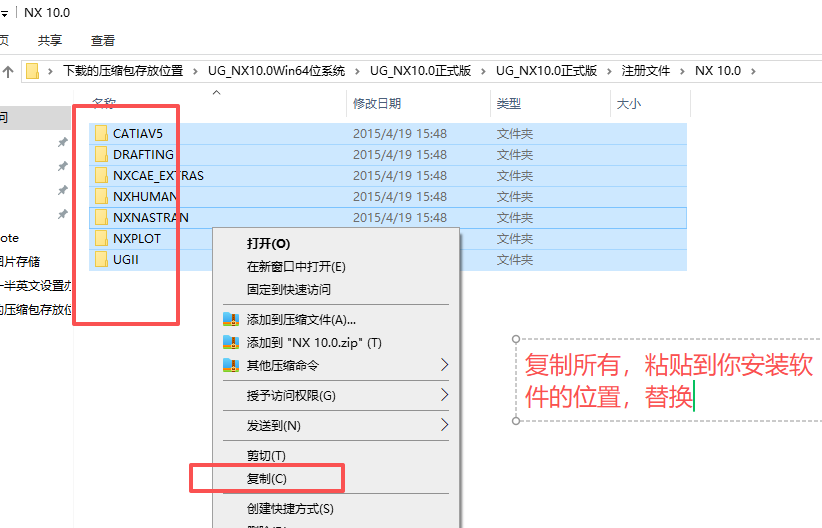

38. 如图提示操作

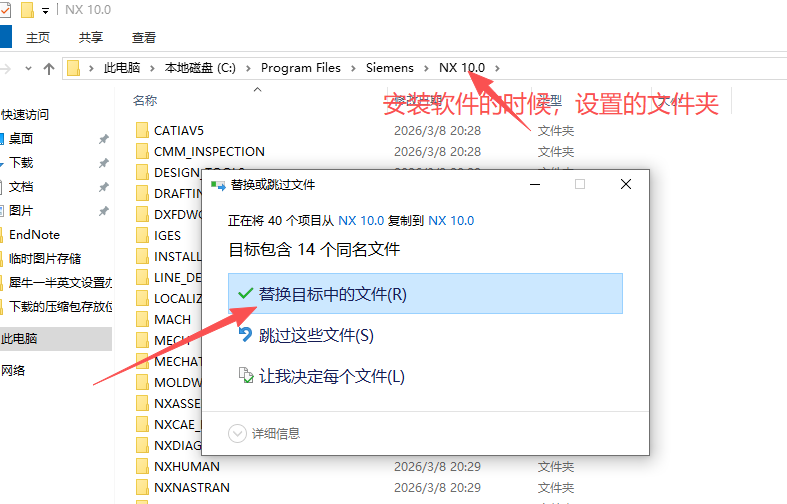

39. 找到你安装软件选择的文件夹，如图提示操作
40. 在返回到解压的文件夹，如图提示操作，复制里面的这个文件

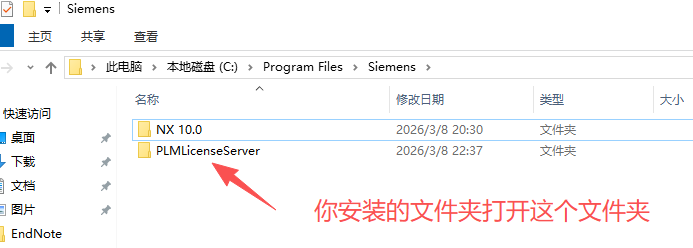

41. 然后找到你安装的文件夹，打开如图这个文件夹P开头的
42. 把航材复制的粘贴。

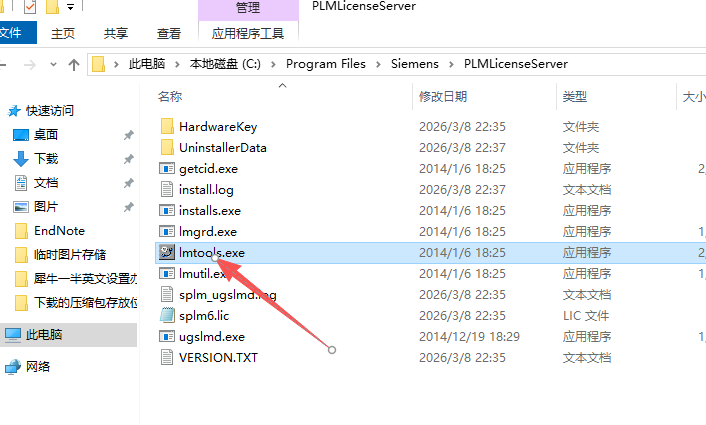

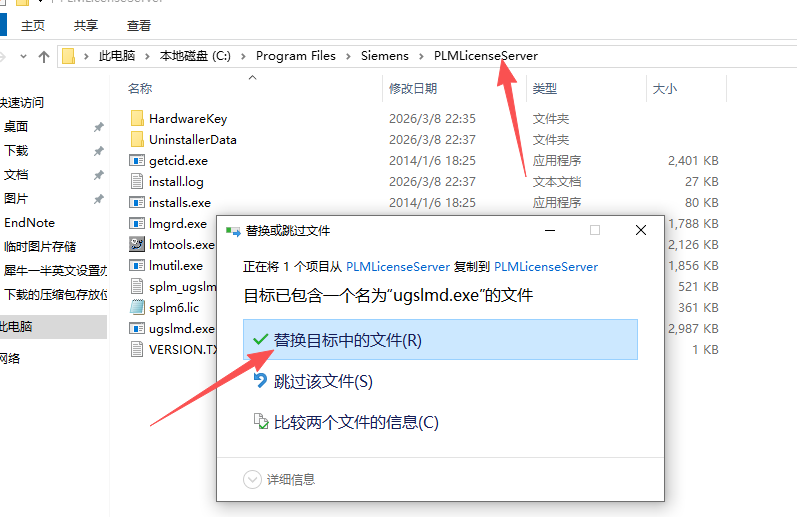

43. 在运行下如图提示的文件
44. 打开如图提示
45. 最后点击如图

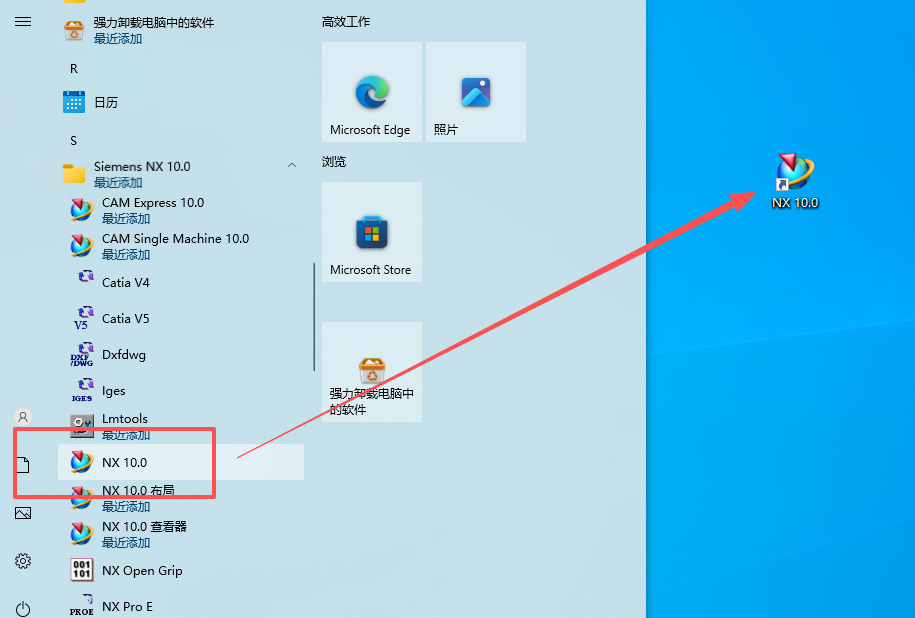

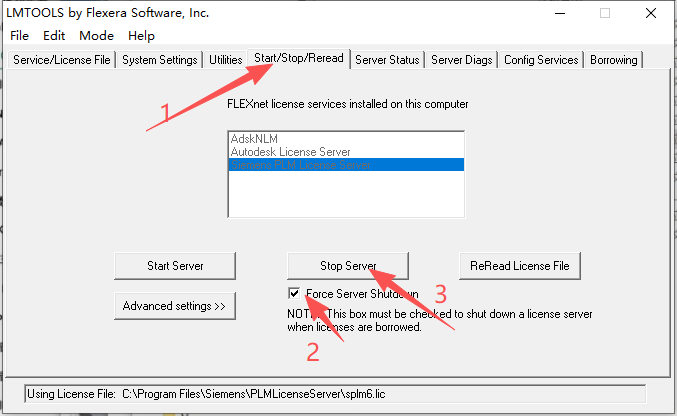

46. 设置下快捷方式，拖拽到桌面
47. 完成

三、Siemens NX 10.0（UG NX10）核心模块详解

1. NX CAD（计算机辅助设计）模块

2. NX CAM（计算机辅助制造）模块

3. NX CAE（计算机辅助工程）模块

4. NX 装配模块

5. NX 工程制图模块

四、系统配置要求

最低配置

• 系统：64 位 Windows 7/8/10 操作系统
• 处理器：Intel Core i3 或 AMD Athlon II 系列处理器，2.4 GHz 及以上
• 运行内存：4GB 及以上，大型装配体建议 8GB 以上
• 硬盘空间：10GB 以上可用空间，长期使用建议预留 20GB 以上存储项目文件
• 显卡：NVIDIA Quadro FX 或 ATI FirePro 专业显卡，512MB 显存及以上，支持 OpenGL 3.0
• 显示器：1280×1024 分辨率及以上，真彩色（32 位）
• 网络：宽带网络，用于许可证验证、在线帮助和数据交换
• Java 环境：JRE 1.7 或 1.8 版本（64 位）

推荐配置

• 系统：64 位 Windows 10 操作系统
• 处理器：Intel Core i5/i7 或 AMD Ryzen 5/7 系列处理器，3.0 GHz 及以上，4 核及以上
• 运行内存：8GB-16GB，超大型装配体建议 32GB
• 硬盘：512GB 以上固态硬盘，提升软件加载和文件读写速度
• 显卡：NVIDIA Quadro K 系列或 ATI FirePro W 系列专业显卡，1GB 显存及以上，支持 OpenGL 4.0
• 显示器：1920×1080 分辨率及以上，双显示器配置
• 网络：稳定高速宽带，保障许可证服务器连接和在线资源访问
• Java 环境：JRE 1.8 版本（64 位），配置 JAVA_HOME 环境变量

语言支持

• 内置官方简体中文、英文、日文、德文、法文等 15 种语言界面
• 安装完成后可在软件偏好设置中自由切换，无需额外语言包
• 完整支持中文输入、中文菜单、中文帮助文档，适配中文用户操作习惯
• 首次全面支持中文路径和中文文件名，彻底解决以往版本中文兼容性问题

五、完整官方快捷键

文件操作

编辑操作

视图操作

模块切换

建模常用快捷键

装配常用快捷键

加工常用快捷键

制图常用快捷键

分析常用快捷键

六、常见问题及解决方法

1. 软件启动失败，提示许可证错误
   • 检查许可证文件中的计算机名称与实际一致，端口号默认 28000
   • 确认许可证服务器已启动，可在服务中查看 “UGS License Server” 状态
   • 以管理员身份运行 NX 10.0，修复权限问题
   • 重新配置许可证服务器地址，使用localhost或计算机名称
   • 确保 Java 环境配置正确，JRE 版本为 1.7 或 1.8（64 位）
2. 中文路径或中文文件名无法识别
   • 确认安装的是 NX 10.0 正式版，早期测试版可能存在中文支持问题
   • 在首选项中确认语言设置为简体中文
   • 检查系统区域设置，将区域设置为 “中国”，语言设置为 “中文（简体）”
   • 重启 NX 10.0，确保中文支持功能正常加载
   • NX 10.0 首次全面支持中文路径和中文文件名，若仍有问题，更新至最新补丁版本
3. 创意塑型功能无法使用
   • 检查是否在建模模块中，创意塑型功能仅在建模模块可用
   • 确认模型为实体模型或多边形模型，创意塑型支持混合建模
   • 更新显卡驱动至最新版本，确保支持 OpenGL 3.0 及以上
   • 以管理员身份运行 NX 10.0，修复权限问题
   • 确保安装了完整版本的 NX 10.0，创意塑型功能可能在自定义安装中被排除
4. 多物理场分析环境启动失败
   • 确认安装了 LMS Samcef 结构解算器，该解算器是多物理场分析的核心
   • 检查 NX Nastran 许可证状态，确保支持 SOL 401 多步非线性解算器
   • 以管理员身份运行 NX 10.0，修复权限问题
   • 重新安装 NX 10.0 CAE 模块，确保解算器文件完整
   • 确保系统内存充足，多物理场分析需要较大内存资源
5. 大装配体加载缓慢或卡顿
   • 启用轻量级装配功能，减少装配体加载时的内存占用
   • 关闭不必要的显示选项，如基准平面、曲线、曲面等
   • 升级计算机内存至 16GB 及以上，提高大装配体处理能力
   • 使用装配简化工具，移除不必要的组件和细节，提高装配体加载速度
   • 优化模型拓扑结构，减少复杂特征和细小零件数量
6. CAM 加工操作创建失败
   • 确保选择的加工方式与零件几何形状匹配
   • 检查刀具参数设置，确保刀具直径、长度等参数合理
   • 验证零件模型是否有重叠面或无效几何，修复模型错误后重试
   • 更新 CAM 模块许可证，确保支持相应的加工功能
   • 确保加工坐标系设置正确，与零件几何匹配

七、实操应用案例

7.1 实操 1：简单零件建模（阶梯轴）

1. 启动 NX 10.0，切换至【建模】模块（快捷键 Ctrl+M），新建草图，选择 XY 基准平面作为草图平面。
2. 使用【基本曲线】命令（快捷键 D），绘制阶梯轴的轮廓草图，标注尺寸（直径、长度），完成后退出草图。
3. 执行【拉伸】命令（快捷键 Alt+F），选择绘制好的草图，设置拉伸深度，生成阶梯轴主体实体。
4. 执行【倒角】命令（快捷键 Alt+1），对阶梯轴的轴肩、两端进行倒角处理，设置倒角尺寸。
5. 执行【孔特征】命令（快捷键 Alt+E），在阶梯轴一端绘制中心孔，设置孔的直径和深度。
6. 完成建模后，切换至【制图】模块（快捷键 Ctrl+Shift+D），生成阶梯轴的 2D 工程图，标注尺寸、公差，导出为 DWG 格式。

7.2 实操 2：2.5D 铣削编程（平板零件）

1. 打开已绘制好的平板零件模型，切换至【加工】模块（快捷键 Ctrl+Alt+M），新建加工坐标系，选择零件上表面为加工平面。
2. 导入刀具库，选择端铣刀，设置刀具直径、刀具长度等参数。
3. 新建【体积型 2.5D 铣削】操作，选择加工区域（平板上表面及轮廓），设置切削深度、进给速度、主轴转速等加工参数。
4. 生成刀具路径（快捷键 Ctrl+Alt+O），执行【刀具路径仿真】命令（快捷键 Ctrl+Alt+P），检查刀具路径是否合理，有无碰撞。
5. 完成仿真后，执行【后处理】命令（快捷键 Ctrl+Alt+Q），选择对应的机床类型，生成 G 代码，保存用于实际加工。

7.3 实操 3：热 – 结构耦合分析（散热片）

1. 启动 NX 10.0，切换至【建模】模块，创建散热片模型（长方体 + 多个散热翅片）。
2. 切换至【仿真】模块，新建仿真文件，选择热 – 结构耦合分析类型。
3. 进行网格划分，设置网格大小和单元类型，生成有限元模型。
4. 施加边界条件：底部施加固定约束，散热片表面施加对流载荷，翅片顶部施加温度载荷。
5. 选择 LMS Samcef 解算器，设置分析步和求解参数。
6. 运行求解，查看温度分布和热应力结果，优化散热片结构设计。

文章总结
