Autodesk PowerMill 2023 中文版

一、PowerMill 2023 核心新增与优化功能

1. 新增倾斜平面精加工策略（5 轴专属）

2. 残留精加工策略升级（预览增强版）

3. 自动碰撞避让一致性优化

4. 陡峭与浅滩精加工强化

5. 切入切出与连接路径智能优化

6. 工作平面设置逻辑增强

7. 刀具路径质量与后处理优化

8. 仿真与验证功能完善

二、PowerMill 2023 安装教程

1. 下载好压缩包，右键先解压

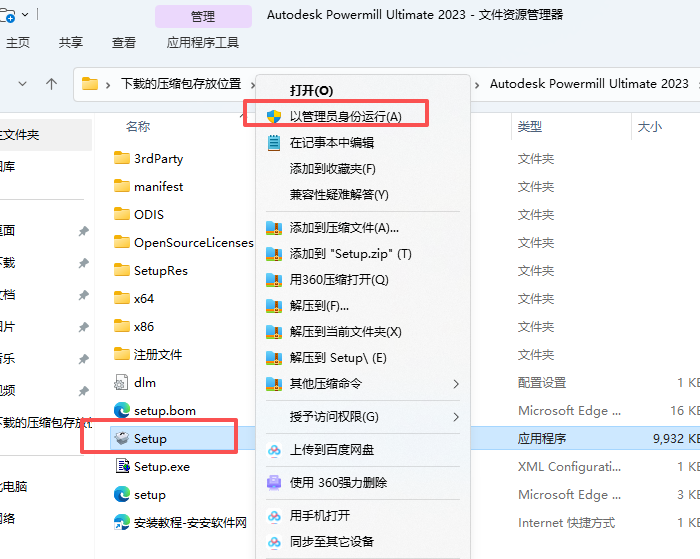

2. 右键setup运行

3. 等待

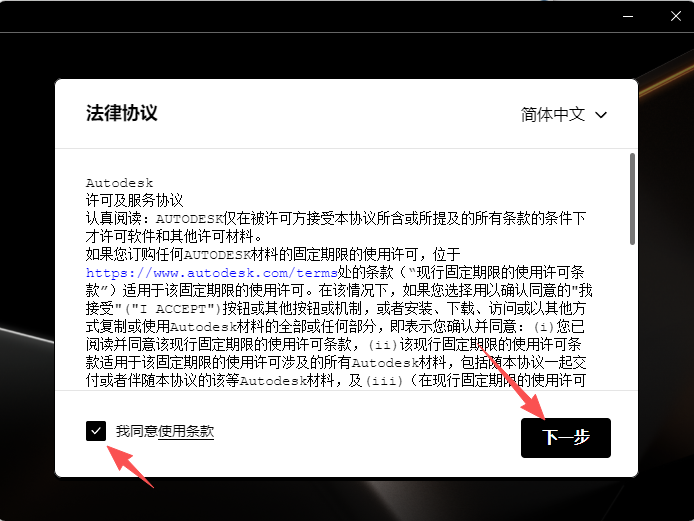

4. 勾选协议，点击下一步

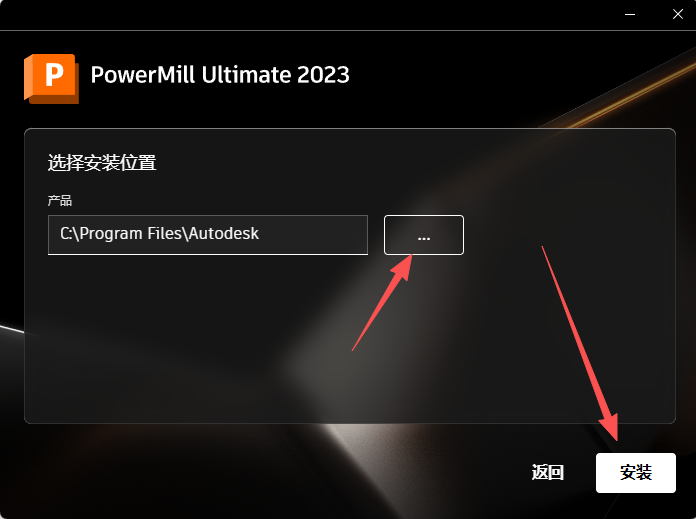

5. 选择安装位置，点击安装

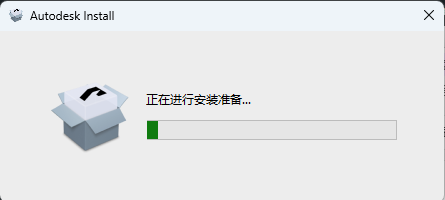

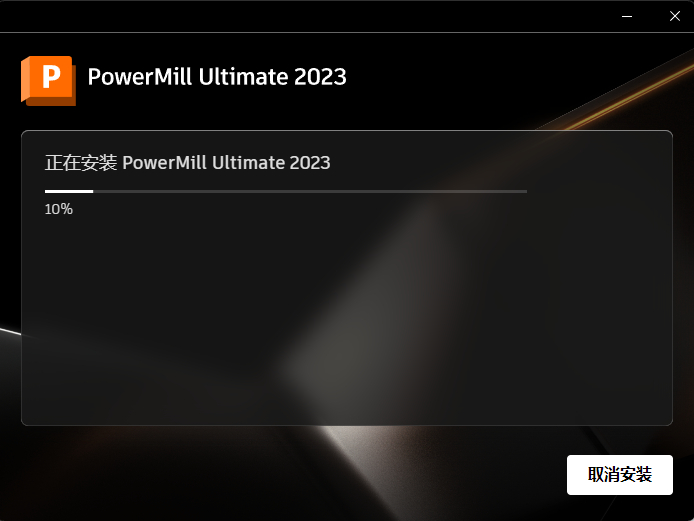

6. 等待安装

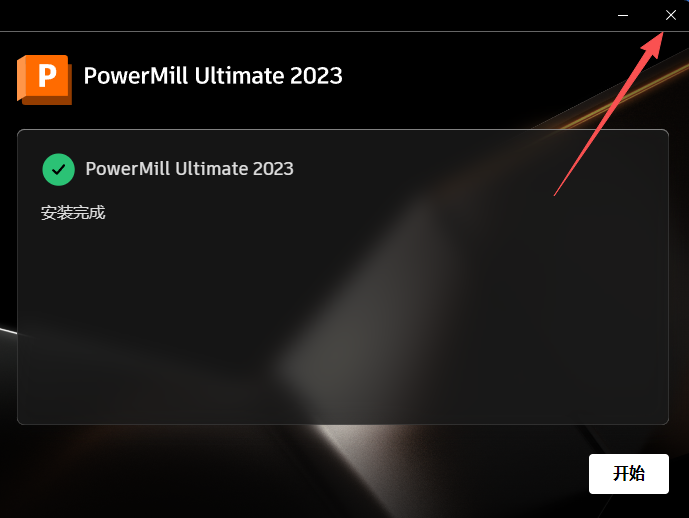

7. 关闭界面

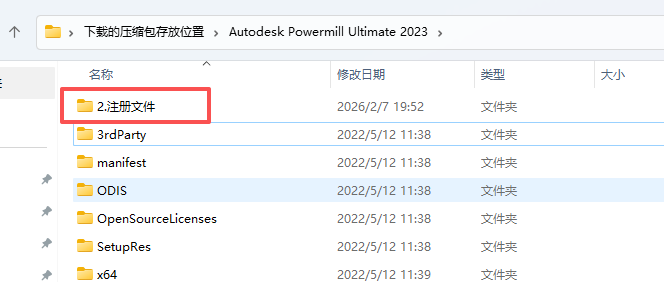

8. 返回到解压的文件夹打开2文件夹如图
9. 右键运行如图

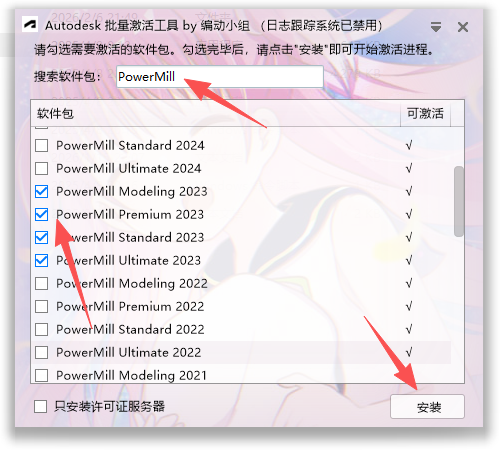

10. 输入2023或者如图，点击安装，点击后等待几分钟

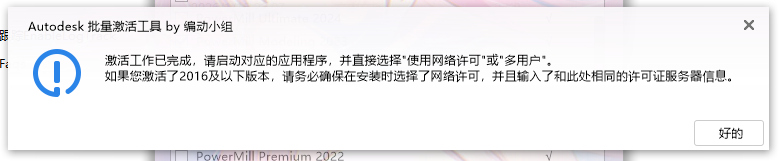

11. 弹出后关闭

12. 桌面打开软件

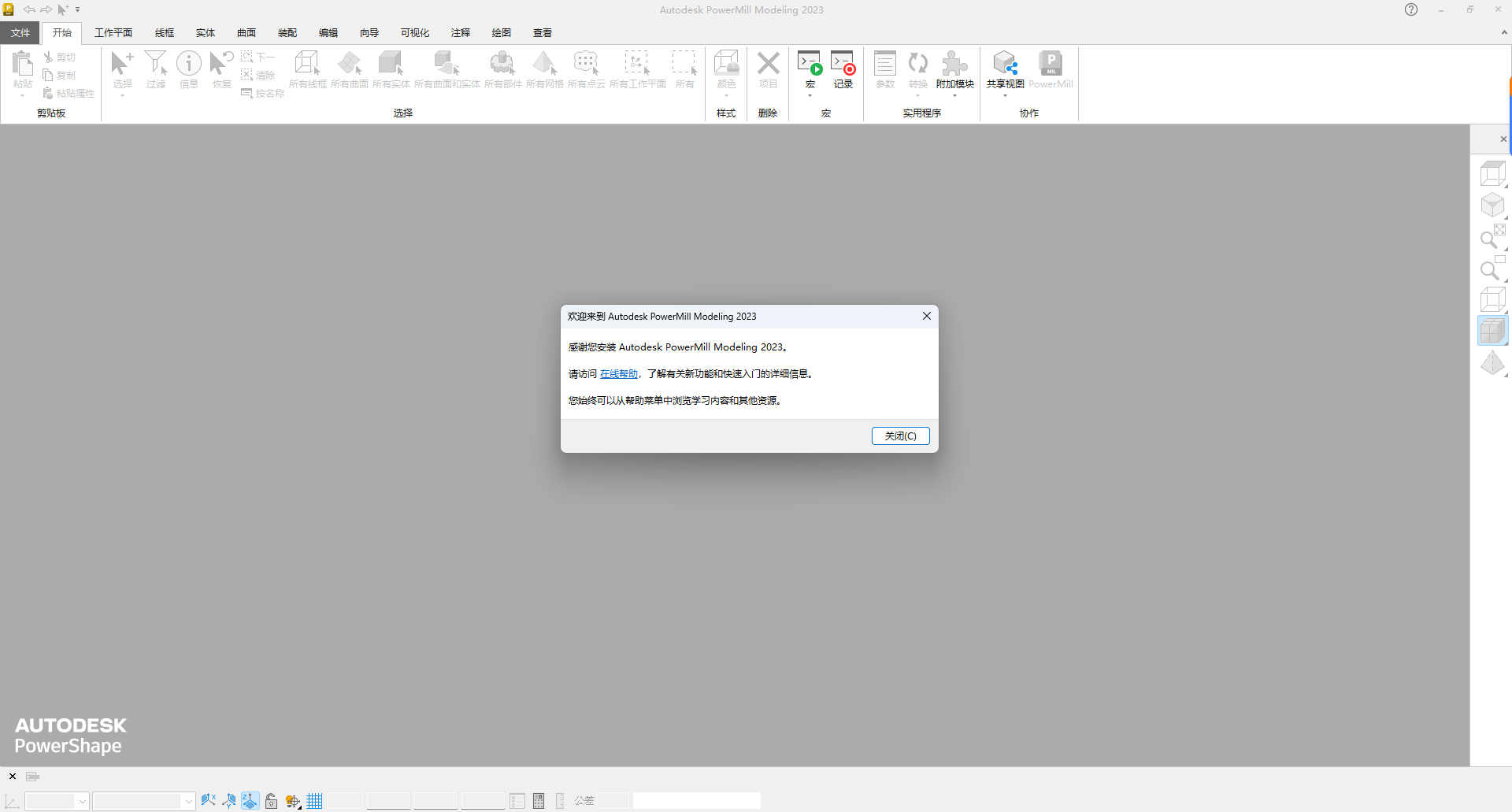

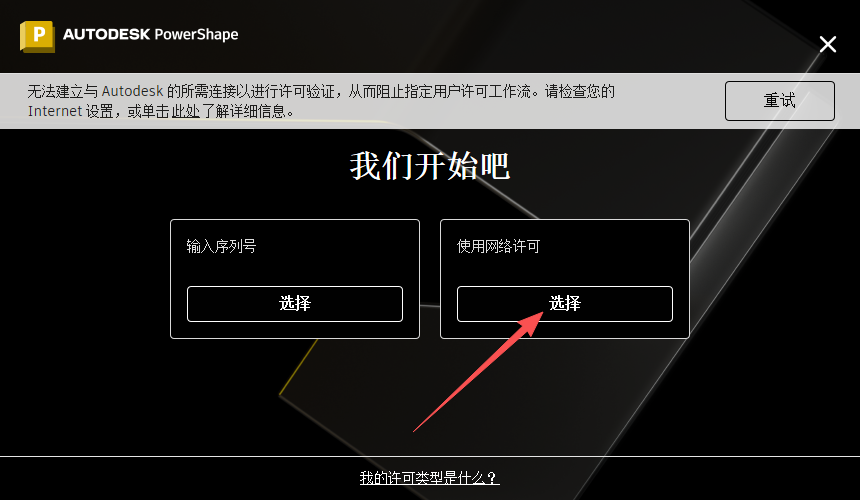

13. 选择右边如图
14. 完成

三、系统硬件要求与多系统兼容优化

（一）硬件配置分档（适配不同加工复杂度）

（二）Win10/11 64 位兼容优化（避坑 99% 运行问题）

1. 通用优化（必做）

1. 软件快捷方式右键→【属性】→【兼容性】，勾选以管理员身份运行此程序；
2. 安装NVIDIA 官方驱动（适配显卡型号），禁用系统自动更新显卡驱动；
3. 打开 PowerMill【选项】→【显示】，勾选启用硬件加速，调整模型显示精度（低配设为中等）；
4. 关闭后台冗余程序（如浏览器、视频软件），释放内存与 CPU 资源，复杂编程时建议仅运行 PowerMill。

2. Win11 专属优化

1. 关闭内存压缩功能，提升大模型加载速度；
2. 调整虚拟内存：此电脑→属性→高级系统设置→性能→高级→虚拟内存，设置为物理内存的 2 倍，指定至非系统盘；
3. 若出现界面卡顿，在显卡控制面板将 PowerMill 设为高性能 NVIDIA 显卡。

3. 常见兼容问题修复

• 模型显示花屏：更新显卡驱动，降低模型显示精度；
• 刀具路径生成缓慢：增加内存，使用 NVMe SSD；
• 后处理失败：检查后处理文件版本，重新安装后处理模块。

四、PowerMill 2023 核心操作与新版功能精细化配置

（一）基础编程环境精细化配置（高效编程前提）

1. 全局参数标准化设置（【选项】→【参数设置】）

（1）单位与精度（数控加工核心）

• 长度单位：毫米 (mm)，精度 0.001mm；
• 角度单位：度 (°)，精度 0.01°；
• 进给率单位：毫米 / 分钟 (mm/min)，转速单位：转 / 分钟 (rpm)；
• 残留模型精度：0.01mm（平衡计算速度与精度）。

（2）刀具库标准化搭建

1. 点击【刀具】→【刀具库】→【新建刀具库】，命名为 “数控加工标准刀具库”；
2. 按加工类型添加刀具：
   • 立铣刀：定义直径、刃长、柄径、圆角半径，适配平面铣削、型腔粗加工；
   • 球头铣刀：定义直径、刃长，适配曲面精加工；
   • 牛鼻刀：定义直径、圆角半径、刃长，适配型腔半精加工、陡峭面加工；
   • 钻头：定义直径、顶角、柄径，适配钻孔加工；
3. 为每把刀具关联切削参数模板（进给率、转速、切削深度），基于刀具材料与工件材料（如高速钢刀 – 铝合金、硬质合金刀 – 钢材）预设；
4. 保存刀具库，后续编程直接调用，避免重复设置。

（3）安全高度与退刀高度设置

1. 点击【策略】→【默认参数】，设置：
   • 安全高度：高于工件最高点 10-20mm（避免碰撞）；
   • 退刀高度：高于工件最高点 5-10mm（快速移动高度）；
   • 切入高度：工件表面上方 2-5mm（缓慢下刀起点）；
2. 勾选应用到所有新策略，确保所有刀具路径遵循统一安全标准。

2. 坐标系与工作平面精准配置

1. 工件坐标系 (WCS) 设置：
   • 导入模型后，点击【坐标系】→【创建坐标系】；
   • 选择模型基准面 / 孔 / 边缘，将坐标系原点对齐到工件编程零点（如模具分型面中心、零件定位孔）；
   • 命名为 “WCS – 编程基准”，设为当前坐标系；
2. 工作平面设置（2023 版优化）：
   • 点击【工作平面】→【创建工作平面】；
   • 可通过三种方式创建：①对齐到坐标系；②对齐到模型表面；③对齐到特征；
   • 例如：加工模具型腔时，创建工作平面对齐到型腔底面；
   • 2023 版支持工作平面快速切换，按 Alt+W 循环切换已创建工作平面；
3. 机床坐标系 (MCS) 关联：确保 WCS 与 MCS 坐标一致，避免加工偏位。

3. 仿真与碰撞检查默认配置

1. 点击【仿真】→【选项】，勾选：
   • 实时碰撞检查：加工过程中实时检测刀具与工件 / 夹具 / 机床碰撞；
   • 过切检测：自动标记刀具过切区域；
   • 机床行程限制：输入机床各轴行程，避免超程；
2. 设置碰撞避让优先级：机床 > 夹具 > 工件，确保加工安全。

（二）2023 版新增核心策略精细化配置（重点必学）

1. 倾斜平面精加工策略（5 轴专属，新增）

核心适用场景

详细配置与操作步骤

1. 导入三维模型，完成坐标系、安全高度设置，调用球头铣刀 / 牛鼻刀；
2. 点击【策略】→【精加工】→【倾斜平面精加工】，弹出参数对话框；
3. 模型区域设置：
   • 选择加工模型；
   • 平面过滤：勾选排除微小平面，设置最小平面面积（如 100mm²），自动过滤无关小平面；
4. 刀具路径参数：
   • 步距：设置为刀具直径的 10%-20%（根据表面粗糙度要求调整）；
   • 进给率 / 转速：适配刀具与工件材料（如硬质合金刀加工铝合金，转速 3000rpm，进给率 1500mm/min）；
   • 刀具倾斜：设置倾斜角度范围（如 5°-30°），避免刀具刀柄碰撞；
5. 切入切出与连接：
   • 切入：选择螺旋切入，半径设为刀具直径的 50%；
   • 切出：选择圆弧切出；
   • 连接：选择平滑连接，减少抬刀；
6. 点击【计算】，生成刀具路径，PowerMill 自动识别所有平面并生成连续 5 轴路径；
7. 仿真验证：运行机床仿真，检查刀具姿态与碰撞情况，确认无误后输出 G 代码。

实操技巧

• 平面区域复杂时，可结合边界限定，仅加工目标平面；
• 倾斜角度设置需平衡：角度过小易碰撞，过大影响表面质量与加工效率。

2. 残留精加工策略（预览增强版，2023 优化）

核心适用场景

详细配置与操作步骤

1. 完成前序加工（如型腔粗加工、等高半精加工），生成残留模型；
2. 点击【策略】→【精加工】→【残留精加工】（预览）；
3. 残留模型设置：
   • 选择前序加工刀具路径，自动生成残留模型；
   • 残留模型精度：设为 0.005mm（高精度场景）；
   • 勾选更新残留模型，确保残留计算实时准确；
4. 刀具与路径参数：
   • 选择小直径球头铣刀（适配残留区域尺寸）；
   • 步距：刀具直径的 5%-10%（保证表面质量）；
   • 切削方向：顺铣，减少刀具磨损与工件毛刺；
5. 优化选项（2023 新增）：
   • 勾选完整覆盖残留区域，避免遗漏；
   • 勾选平滑走刀路径，减少刀具换向；
6. 计算路径后，仿真检查残留覆盖情况，必要时调整前序加工参数或残留计算精度。

核心优势对比（vs 传统清角策略）

• 传统清角：仅加工角落，残留覆盖不完整，路径易中断；
• 2023 残留精加工：完整覆盖所有残留区域，路径连续平滑，表面质量提升，编程效率翻倍。

3. 自动碰撞避让优化配置（2023 核心优化）

核心适用场景

详细配置与操作步骤

1. 在任意多轴策略（如等高精加工、倾斜平面加工）中，找到【碰撞避让】选项卡；
2. 避让模式：选择自动，PowerMill 2023 会优化相邻刀路间的倾斜一致性；
3. 碰撞检查对象：勾选工件、夹具、机床，全面检测碰撞风险；
4. 刀具姿态限制：
   • 最小倾斜角度：避免刀具垂直切削（如 5°）；
   • 最大倾斜角度：避免姿态突变（如 45°）；
   • 倾斜步距：控制相邻刀路倾斜角度变化量（如 2°），确保连续一致；
5. 其他参数：设置避让优先级、安全距离（如 0.1mm）；
6. 计算路径后，查看刀具路径轨迹，确认刀具姿态连续无突变，仿真验证无碰撞。

实操技巧

• 复杂工件建议结合手动避让，在关键区域自定义刀具姿态；
• 安全距离不宜过大，否则会影响加工效率与表面质量。

4. 陡峭与浅滩精加工强化配置

核心适用场景

详细配置与操作步骤

1. 导入模型，完成粗加工，设置坐标系与安全高度；
2. 点击【策略】→【精加工】→【陡峭与浅滩精加工】；
3. 区域划分参数：
   • 陡峭角度阈值：设置为 30°-45°（大于阈值为陡峭区域，小于为浅滩区域）；
   • 勾选显示陡峭 / 浅滩区域，直观查看划分结果；
4. 陡峭区域参数：
   • 切削策略：选择等高精加工，适配陡峭侧壁；
   • 步距：刀具直径的 15%；
   • 进给率：适配材料与刀具；
5. 浅滩区域参数：
   • 切削策略：选择平行精加工，适配平缓表面；
   • 步距：刀具直径的 10%；
   • 进给率：可略高于陡峭区域；
6. 连接设置：新增交错连接，减少抬刀次数，提升效率；
7. 计算路径，仿真验证，确认无过切、无碰撞后输出 G 代码。

（三）数控编程全流程标准化操作（高效编程核心）

1. 模型导入与预处理（编程第一步）

1. 点击【文件】→【导入】，支持导入 STEP/IGES/DWG/SLDPRT 等格式，PowerMill 2023 优化兼容性，减少破面；
2. 模型修复：若有破面，点击【模型】→【修复】，自动修复间隙与重叠面；
3. 模型简化：删除无关特征（如倒角、圆角），仅保留加工所需形状，提升计算速度；
4. 坐标系对齐：按前文方法设置工件坐标系，确保编程基准正确。

2. 刀具与切削参数配置（高效编程关键）

1. 从标准化刀具库调用刀具，避免重复设置；
2. 切削参数遵循3 要素原则：
   • 切削深度：粗加工大（如刀具直径的 50%-100%），精加工小（0.1-0.5mm）；
   • 进给率：粗加工快，精加工慢；
   • 转速：适配刀具材料（高速钢刀低速，硬质合金刀高速）；
3. 保存常用切削参数为模板，后续同类加工直接调用。

3. 刀具路径生成与优化（编程核心）

1. 遵循粗加工→半精加工→精加工的顺序编程：
   • 粗加工：优先选择型腔铣削、等高粗加工，快速去除余量；
   • 半精加工：选择残留半精加工，均匀余量，为精加工做准备；
   • 精加工：根据表面形状选择平行、等高、倾斜平面、残留等策略；
2. 刀具路径优化要点：
   • 减少抬刀次数，优先使用平滑连接；
   • 避免刀具换向，提升切削连续性；
   • 合理设置切入切出，减少工件表面刀痕。

4. 仿真验证与后处理（加工安全保障）

1. 机床仿真：
   • 导入机床模型（PowerMill 内置常见机床库）；
   • 运行仿真，检查刀具过切、机床碰撞、行程超限；
   • 生成仿真报告，标注问题点；
2. 后处理输出：
   • 选择适配机床控制器的后处理文件（如 FANUC、SIEMENS）；
   • 设置输出路径与文件名；
   • 点击【输出】，生成 G 代码，可直接导入数控机床加工。

五、实操案例：5 轴倾斜平面 + 残留精加工（2023 核心功能全实操）

案例基础信息

• 工件：精密模具型腔（含 3 个平面区域、复杂残留角落）
• 材料：铝合金
• 刀具：φ10mm 牛鼻刀（粗加工）、φ6mm 球头刀（半精）、φ4mm 球头刀（残留精）
• 机床：5 轴加工中心
• 核心功能：倾斜平面精加工 + 残留精加工 + 自动碰撞避让

步骤 1：环境初始化与模型预处理

1. 启动 PowerMill 2023，导入模具型腔 STEP 模型；
2. 修复模型破面，简化无关特征；
3. 创建工件坐标系，原点对齐型腔中心，Z 轴向上；
4. 设置安全高度 20mm，退刀高度 10mm。

步骤 2：粗加工（φ10mm 牛鼻刀）

1. 调用【型腔铣削】策略；
2. 设置切削深度 2mm，步距 8mm，转速 3000rpm，进给率 2000mm/min；
3. 计算路径，仿真验证无碰撞，输出粗加工 G 代码。

步骤 3：半精加工（φ6mm 球头刀）

1. 调用【残留半精加工】策略，基于粗加工路径生成残留模型；
2. 设置步距 0.8mm，切削深度 0.5mm；
3. 计算路径，均匀余量，为精加工做准备。

步骤 4：倾斜平面精加工（5 轴，φ6mm 球头刀，2023 新增）

1. 调用【倾斜平面精加工】策略；
2. 平面过滤：排除面积＜50mm² 的小平面；
3. 刀具倾斜角度 15°，步距 0.6mm，转速 4000rpm，进给率 1800mm/min；
4. 螺旋切入，平滑连接，计算路径；
5. 仿真验证：检查刀具倾斜一致性与平面覆盖完整性，无碰撞。

步骤 5：残留精加工（φ4mm 球头刀，2023 优化）

1. 调用【残留精加工】（预览）策略，基于半精加工路径生成残留模型；
2. 残留精度 0.005mm，步距 0.3mm，转速 5000rpm，进给率 1200mm/min；
3. 勾选完整覆盖与平滑走刀选项，计算路径；
4. 仿真验证：残留区域无遗漏，刀具路径平滑。

步骤 6：后处理输出

1. 选择 FANUC 5 轴后处理文件；
2. 输出 G 代码，命名为 “模具型腔_5 轴精加工.nc”；
3. 导出刀具清单与加工工艺单，用于现场加工指导。

六、PowerMill 2023 高频快捷键大全（提升编程效率）

（一）文件与视图操作

（二）模型与坐标系操作

（三）刀具与策略操作

（四）2023 新增功能快捷操作

七、常见问题解答（FAQ）（2023 专属 + 全场景，分步排查）

（一）安装与启动问题

1. Q：Win11 启动 PowerMill 2023 闪退？

   A：①确认安装路径为纯英文；②以管理员身份运行；③更新显卡驱动；④安装 VC++2015-2022 与.NET Framework 4.8 运行库。

2. Q：启动后界面为英文，无法切换中文？

   A：①重新运行安装程序，勾选中文语言包；②安装后在【选项】→【语言】中选择中文，重启生效。

（二）2023 新增功能使用问题

1. Q：倾斜平面精加工无法识别目标平面？

   A：①检查模型平面是否完整（无破面）；②调整平面过滤最小面积，避免过滤目标平面；③确保模型导入格式正确（推荐 STEP/IGES）。

2. Q：残留精加工路径不完整，有遗漏区域？

   A：①提升残留模型精度（设为 0.005mm）；②确认前序加工刀具路径完整；③勾选完整覆盖残留区域选项；④简化模型，修复破面。

3. Q：自动碰撞避让后刀具姿态突变？

   A：①调整倾斜步距（减小至 2°-5°）；②设置最大倾斜角度，避免突变；③结合手动避让，优化关键区域姿态。

（三）刀具路径与仿真问题

1. Q：刀具路径生成缓慢，计算卡顿？

   A：①简化模型（删除无关特征）；②降低残留模型精度；③增加电脑内存（推荐 16GB+）；④使用 NVMe SSD 提升读写速度。

2. Q：仿真时提示刀具过切，但路径显示正常？

   A：①检查残留模型是否更新；②提升仿真精度；③确认刀具半径补偿设置正确；④重新计算刀具路径。

3. Q：后处理输出的 G 代码机床无法识别？

   A：①选择适配机床控制器的后处理文件（如 FANUC/SIEMENS）；②检查后处理参数设置（如单位、坐标格式）；③更新后处理文件至 2023 适配版。

（四）模型导入与兼容性问题

1. Q：导入 SolidWorks 模型后出现破面？

   A：①将 SolidWorks 文件另存为 STEP 214 格式；②导入时勾选模型修复；③在 PowerMill 中手动修复破面与间隙。

2. Q：高版本 PowerMill 文件无法打开？

   A：①将高版本文件另存为低版本兼容格式；②使用 PowerMill 2023.1 更新包，提升兼容性。
