Siemens NX 2312（UG NX2312）64 位中文版

一、Siemens NX 2312（UG NX2312）全新核心功能

1. CAM 加工功能重大革新（用户最关注）

• 快速粗加工（Quick Roughing）：全新粗加工策略，简化操作步骤，自动选择最优切割策略，编程时间减少 40%，刀路计算速度提升 50%，特别适合棱柱形零件、简单模具和铸件
• 面洗单向往复策略：2D 加工新增高效面铣功能，支持交互式参数调整，Zig-zag 模式和屏幕 UI 使面铣刀路更轻松
• 5 轴壁精加工桶形刀路（Wall Finish Barrel Swarf）：减少加工时间，提高表面质量，适合复杂曲面加工
• 切槽路径优化：新增 Split Scan Suboperation，将扫描操作拆分为更精细的子操作，提升加工精度Siemens Digital Industries Software
• Takt 时间规划：支持工位特定目标 Takt 时间设置，优化整体生产流程，特别适合重复工位的长流程生产Siemens Digital Industries Software

2. 增材制造（3D 打印）全面升级

• 开发 / 生产构建托盘同步：数据无缝传输，消除重复准备工作，性能提升 95%，开发托盘修改自动同步到生产托盘
• 零件重新定位和在线角度支撑：固定轴增材制造增强功能，优化支撑结构和打印方向
• Morph Across 操作：支持往复和短锯齿运动，特别适合电弧增材制造（WAAM）和环形零件Siemens Digital Industries Software
• 过程中工件分层显示：增强多轴增材零件编程的用户体验Siemens Digital Industries Software
• 直接 3D 打印功能优化：File>3D Print 连接更稳定，支持更多主流 3D 打印机型号

3. 建模工具智能化升级

• 规则驱动桥接曲线：为造型设计添加桥接曲线，创建封闭截面，提升曲面连续性
• 曲面文本压印：支持在曲面上直接压印文本，无需额外工具
• 圆角细节规则集成：圆角创建过程中自动应用设计规则，减少手动调整
• 扫掠体功能增强：按加工路径创建特征，提升 CAM-CAD 联动效率，支持更复杂路径
• 快速圆角优化：批量创建和编辑圆角特征，支持可变半径和复杂圆角过渡

4. 装配与 BOM 管理优化

• 装配导航器可显示名称：与 Teamcenter 保持一致性，可定义属性别名作为列名显示
• 大型装配性能提升：支持超大型装配体（20,000 + 零件）的高效加载和编辑，内存占用减少 30%
• 灵活的 BOM 电子表格：增强 BOM 管理功能，支持自定义字段和公式计算
• 装配简化向导增强：自动移除非关键组件，生成用于仿真和制造的简化模型，速度提升 25%

5. 多物理场仿真与分析

• LMS Samcef 结构解算器升级：支持更复杂的非线性分析和动态响应计算
• NVH 性能评估增强：新增声学 – 结构耦合分析功能，支持完整的噪声、振动和声振粗糙度评估
• 热 – 结构耦合分析精度提升：利用 NX Nastran SOL 401 多步非线性解算器，支持更复杂的热 – 机械相互作用
• 自动网格划分优化：质量和速度显著提高，仿真前处理效率提升 30%
• 材料库扩展：新增 50 + 种工程材料，支持更精准的仿真分析

6. 中文支持与用户体验优化

• 中文界面全面优化：菜单、对话框、帮助文档均为官方简体中文，适配中国用户操作习惯
• 中文路径和文件名完美支持：彻底解决中文兼容性问题，可在所有操作中使用中文路径和文件名
• 中文输入增强：支持全角 / 半角切换，中文符号自动匹配，输入更流畅
• 中文模板库扩展：新增更多符合中国国家标准的模板，包括机械、模具、汽车等行业
• 快捷键自定义：支持中文快捷键名称，可按个人习惯定制操作方式

二、Siemens NX 2312安装教程

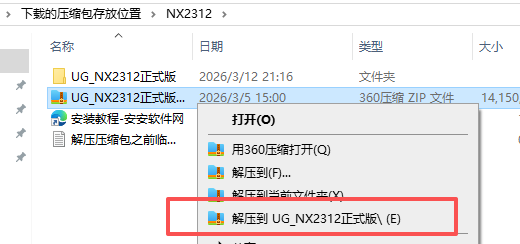

1. 下载好压缩包，右键先解压

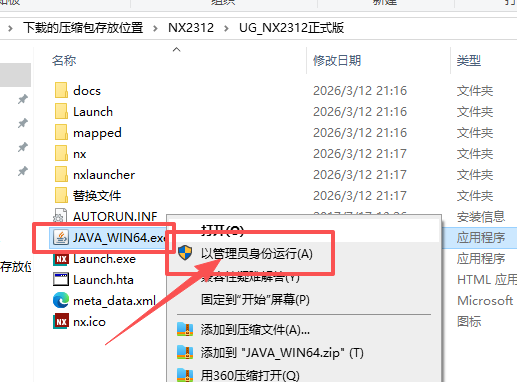

2. 右键启动如图

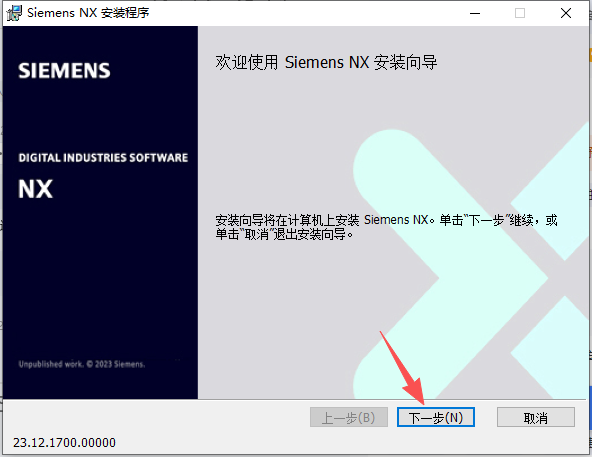

3. 点击下一步
4. 下一步

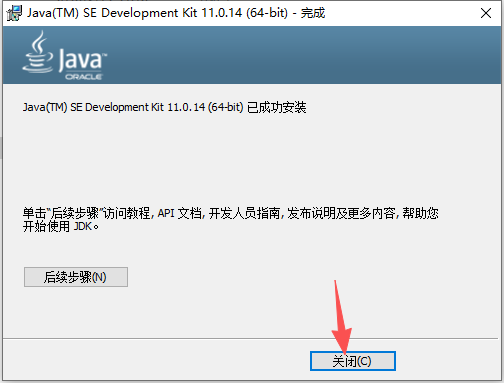

5. 关闭

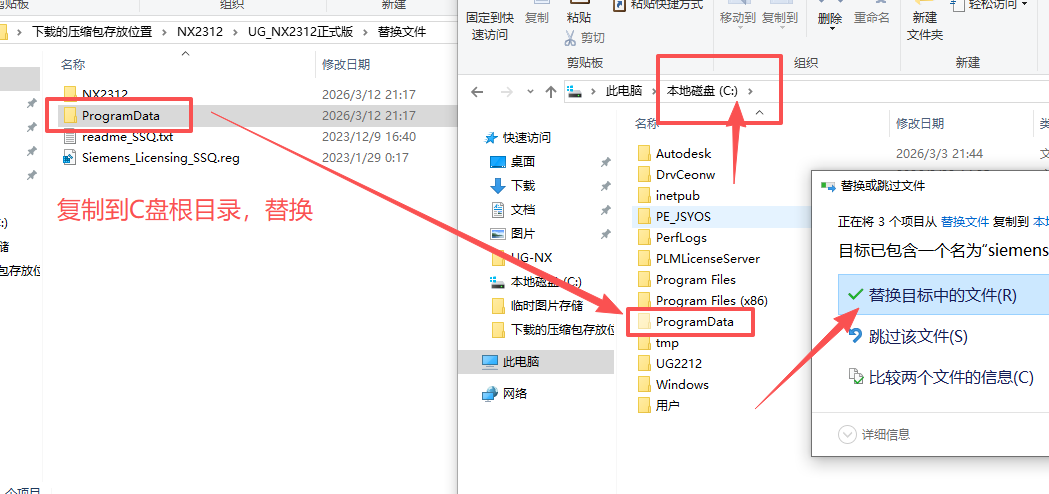

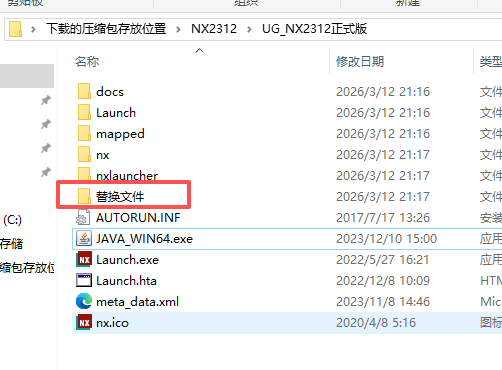

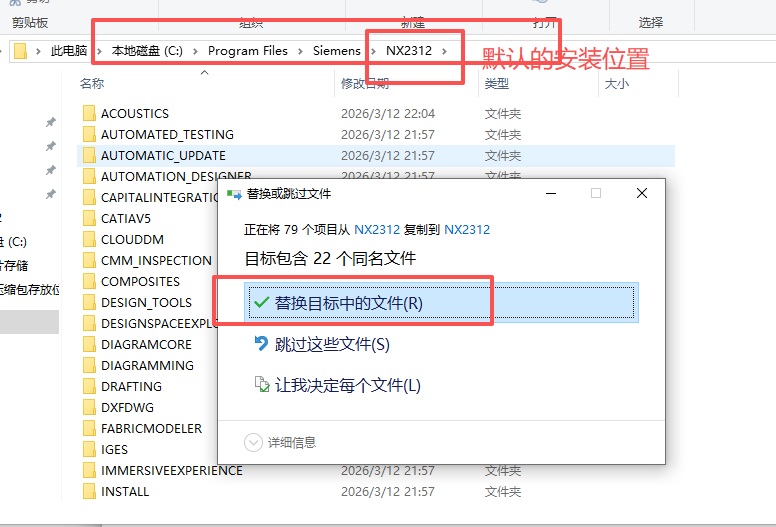

6. 返回到解压的文件夹，打开如图标注文件夹
7. 按照提示操作

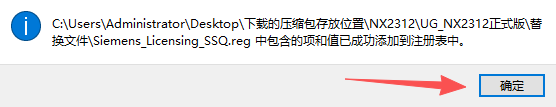

8. 返回到解压的文件夹，双击启动

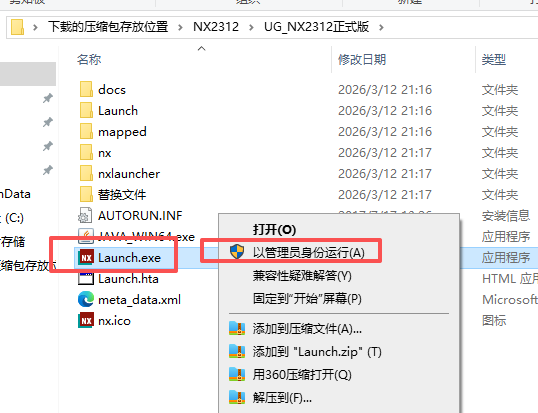

9. 在返回到解压的文件夹，右键运行
10. 点击第二个

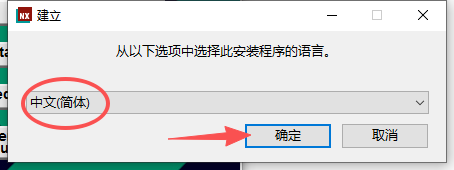

11. 选择中文，点击确定
12. 点击下一步
13. 点击下一步
14. 点击下一步
15. 继续

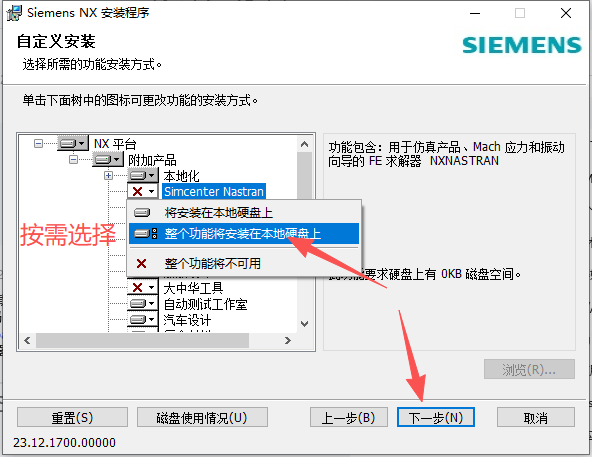

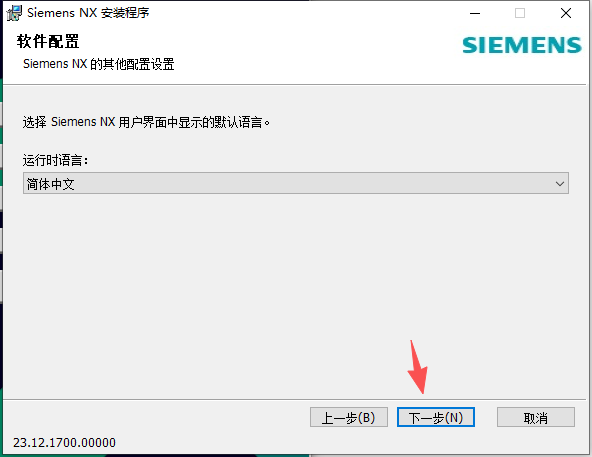

16. 安装

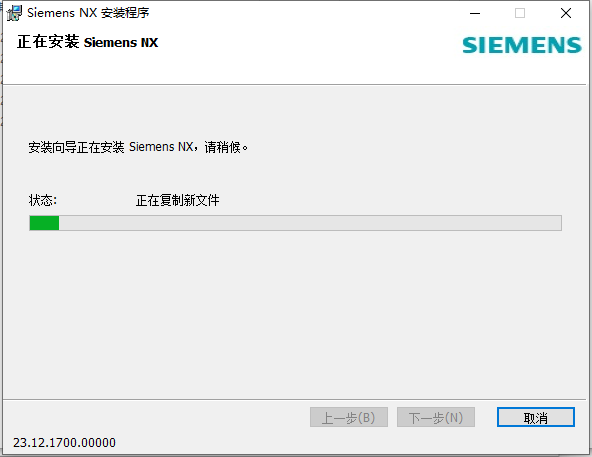

17. 等待安装
18. 完成

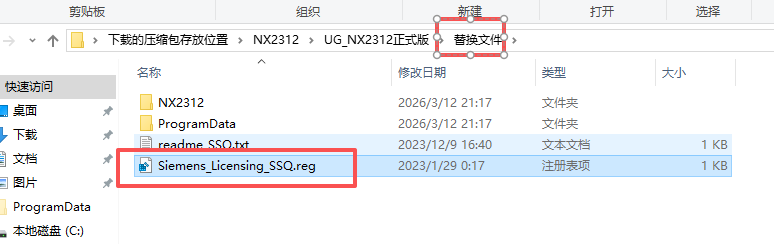

19. 返回到解压的文件夹。

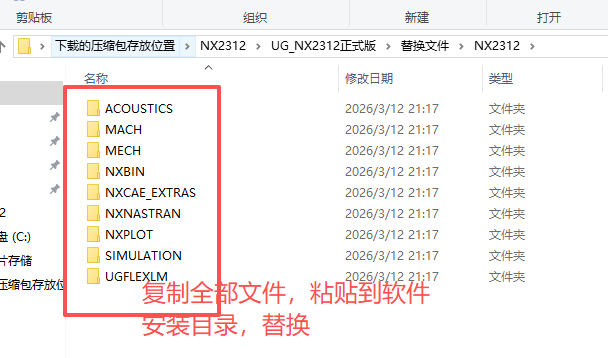

20. 如图提示操作

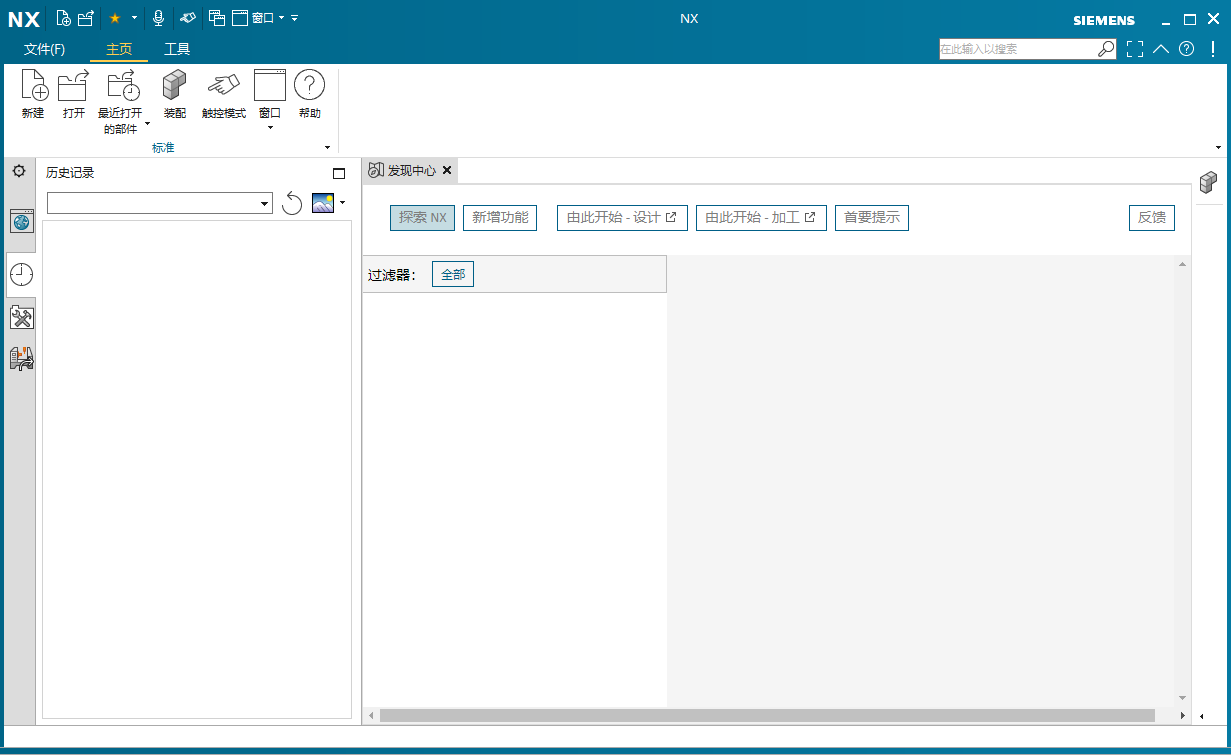

21. 完成安装

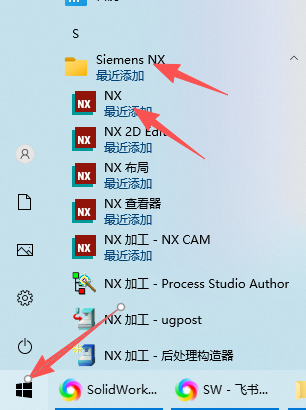

22. 点击开始菜单，把启动图标拖到桌面方便使用

三、Siemens NX 2312（UG NX2312）核心模块详解

1. NX CAD（计算机辅助设计）模块

2. NX CAM（计算机辅助制造）模块

3. NX CAE（计算机辅助工程）模块

4. NX 增材制造（AM）模块

5. NX 装配模块

6. NX 工程制图模块

四、系统配置要求

最低配置

• 系统：64 位 Windows 10/11 操作系统（建议 Windows 11）
• 处理器：Intel Core i5 或 AMD Ryzen 5 系列处理器，2.8 GHz 及以上，支持 SSSE3 指令集
• 运行内存：8GB 及以上，大型装配体建议 16GB 以上
• 硬盘空间：25GB 以上可用空间，长期使用建议预留 50GB 以上存储项目文件
• 显卡：NVIDIA Quadro P 系列或 ATI FirePro W 系列专业显卡，2GB 显存及以上，支持 OpenGL 4.5
• 显示器：1920×1080 分辨率及以上，真彩色（32 位）
• 网络：宽带网络，用于许可证验证、在线帮助和数据交换
• Java 环境：JRE 1.8 版本（64 位），配置 JAVA_HOME 环境变量

推荐配置

• 系统：64 位 Windows 11 操作系统
• 处理器：Intel Core i7/i9 或 AMD Ryzen 7/9 系列处理器，3.5 GHz 及以上，6 核及以上
• 运行内存：32GB，超大型装配体建议 64GB
• 硬盘：1TB 以上固态硬盘，提升软件加载和文件读写速度
• 显卡：NVIDIA Quadro RTX 系列或 AMD Radeon Pro 系列专业显卡，4GB 显存及以上，支持 OpenGL 4.6
• 显示器：2560×1440 分辨率及以上，双显示器配置
• 网络：稳定高速宽带，保障许可证服务器连接和在线资源访问
• Java 环境：JRE 1.8 版本（64 位），配置 JAVA_HOME 环境变量

语言支持

• 内置官方简体中文、英文、日文、德文、法文等 20 种语言界面
• 安装完成后可在软件偏好设置中自由切换，无需额外语言包
• 完整支持中文输入、中文菜单、中文帮助文档，适配中文用户操作习惯
• 完美支持中文路径和中文文件名，彻底解决以往版本中文兼容性问题

五、完整官方快捷键

文件操作

编辑操作

视图操作

模块切换

建模常用快捷键

装配常用快捷键

加工常用快捷键

增材制造常用快捷键

制图常用快捷键

分析常用快捷键

六、常见问题及解决方法

1. 中文路径或中文文件名无法识别
   • 确认安装的是 NX 2312 正式版，早期测试版可能存在中文支持问题
   • 在首选项中确认语言设置为简体中文
   • 检查系统区域设置，将区域设置为 “中国”，语言设置为 “中文（简体）”
   • 重启 NX 2312，确保中文支持功能正常加载
   • NX 2312 完美支持中文路径和中文文件名，若仍有问题，更新至最新补丁版本
2. 快速粗加工功能无法使用
   • 检查是否在加工模块中，快速粗加工功能仅在加工模块可用
   • 确认模型为实体模型，快速粗加工支持棱柱形零件和不太复杂的模具
   • 更新显卡驱动至最新版本，确保支持 OpenGL 4.5 及以上
   • 以管理员身份运行 NX 2312，修复权限问题
   • 确保安装了完整版本的 NX 2312，快速粗加工功能可能在自定义安装中被排除
3. 3D 打印连接失败
   • 确认 3D 打印机已正确连接并安装驱动程序
   • 检查 NX 2312 是否支持该型号 3D 打印机，更新 3D 打印插件
   • 尝试将模型导出为 3MF 格式，使用第三方 3D 打印软件打印
   • 确保模型没有非流形边、重叠面等问题，使用 Convergent Modeling 工具修复
   • 检查开发 / 生产构建托盘同步设置，确保数据传输正常
4. 大装配体加载缓慢或卡顿
   • 启用轻量级装配功能，减少装配体加载时的内存占用
   • 关闭不必要的显示选项，如基准平面、曲线、曲面等
   • 升级计算机内存至 32GB 及以上，提高大装配体处理能力
   • 使用装配简化工具，移除不必要的组件和细节，提高装配体加载速度
   • 优化模型拓扑结构，减少复杂特征和细小零件数量
5. CAM 加工操作创建失败
   • 确保选择的加工方式与零件几何形状匹配
   • 检查刀具参数设置，确保刀具直径、长度等参数合理
   • 验证零件模型是否有重叠面或无效几何，修复模型错误后重试
   • 更新 CAM 模块许可证，确保支持相应的加工功能
   • 确保加工坐标系设置正确，与零件几何匹配
   • 对于快速粗加工，确保模型为实体模型，且没有复杂的内部结构
