Siemens NX 1980（UG NX1980）64 位中文版

一、Siemens NX 1980（UG NX1980）全新核心功能

1. CAM 制造功能重大突破

• 自动刀具夹持器创建：自动识别制造商提供的 3D 夹持器实体模型特征和相关尺寸，自动填充 NX 中的步骤参数，加速 NC 编程并实现精确加工仿真
• 多轴去毛刺功能（3 轴 / 4 轴 / 5 轴）：通过使用球头 / 球面桃刀，系统自动给边去毛刺，自动侧确保最终刀具方位安全且光顺
• 3 轴倒角去毛刺功能：专门针对 3 轴加工的倒角和去毛刺编程，减少手动操作
• 优化钻孔操作：支持自定义钻孔循环和最佳起始位置选择，减少加工时间 30%
• 增强刀具路径仿真：支持材料移除可视化和碰撞检测，可提前规避加工风险

2. Convergent Modeling 混合建模技术升级

• 无缝集成参数化、多边形和点云数据，无需数据转换即可直接编辑扫描、逆向工程或 3D 打印获得的模型
• 新增点云处理工具，直接处理大规模点云数据，提高逆向工程效率
• 结合同步建模技术，实现复杂形状的快速修改和优化，提高设计灵活性
• 增强网格修复能力，自动修复 3D 打印模型中的常见问题（如非流形边、重叠面）

3. 用户体验全面优化

• 新增语音识别命令功能：如喊 “拉伸” 启动命令，解放双手，提高操作效率
• 增强贴图与贴花功能，支持更复杂的纹理映射和可视化效果
• 改进测量命令：支持数字键切换对象，测量更快捷精准
• 引入通知中心：提示团队协作状态，增强协同设计能力
• 草图工作区域可限定，减少误操作，提高草图绘制效率

4. 3D 打印与可视化增强

• 支持GLTF/GLB 文件格式导入导出，实现更广泛的 3D 可视化兼容性
• 新增直接 3D 打印功能（File>3D Print），无需导出即可连接 3D 打印机
• 提供 3D 打印准备工作流程，包括支撑结构生成、打印方向优化和切片设置
• 增强模型轻量化显示，支持大规模装配体的快速可视化

5. 多物理场仿真革新

• 升级 LMS Samcef 结构解算器，支持更复杂的非线性分析和动态响应计算
• 增强热 – 结构 – 声学耦合分析精度，利用 NX Nastran SOL 401 多步非线性解算器
• 新增流体 – 结构耦合分析功能，支持完整的 CFD – 结构性能评估
• 仿真前处理效率提升 30%，自动网格划分质量和速度显著提高
• 支持仿真结果直接生成报告，便于团队协作和决策

6. 建模工具创新

• 同步建模的替换面和批量查找孔功能优化，提高建模效率
• 新增 ** 扫掠体（Swept Volume）** 功能，按加工路径创建特征，提升 CAM-CAD 联动效率
• 优化曲线和曲面创建工具，Geodesic Sketch 功能支持在曲面上创建最短路径曲线
• 增强布尔运算稳定性，自动修复参与运算的几何体，减少建模错误
• 新增快速圆角功能，支持批量创建和编辑圆角特征，提高设计效率

7. 装配与 BOM 管理增强

• 提供灵活的 BOM 电子表格显示，便于管理、编辑和更新物料清单
• 增强大型装配性能，支持超大型装配体（10,000 + 零件）的高效加载和编辑
• 优化装配约束求解算法，约束创建和更新速度提升 35%
• 新增装配简化向导，自动移除非关键组件，生成用于仿真和制造的简化模型
• 支持装配体直接转换为 3D 打印模型，实现快速原型制作

二、UG NX1980安装教程

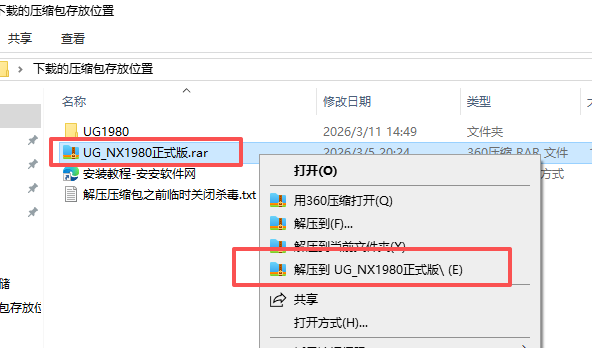

1. 下载好压缩包，右键先解压

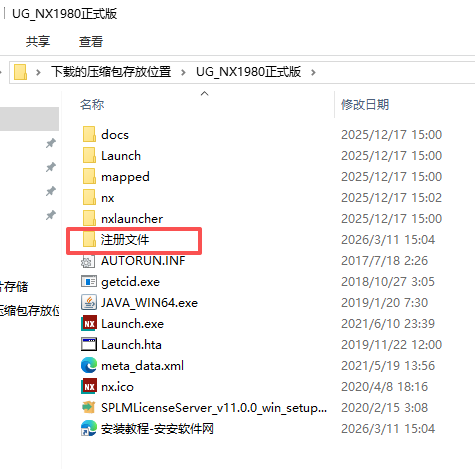

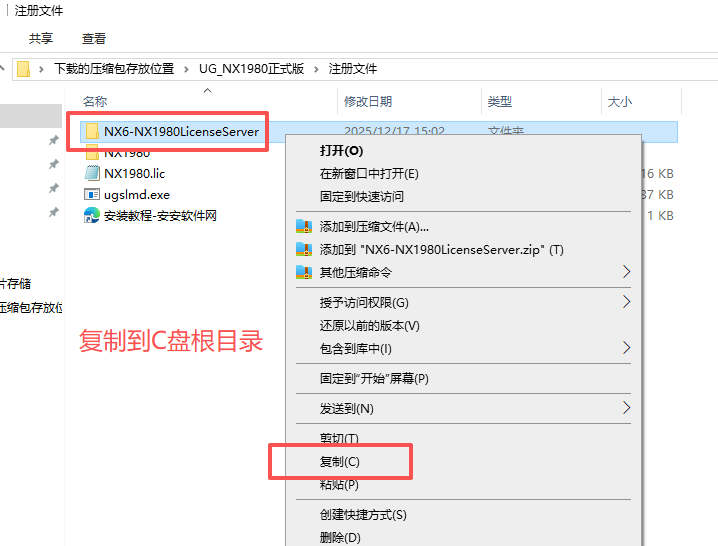

2. 打开解压的文件夹，打开如图文件夹。

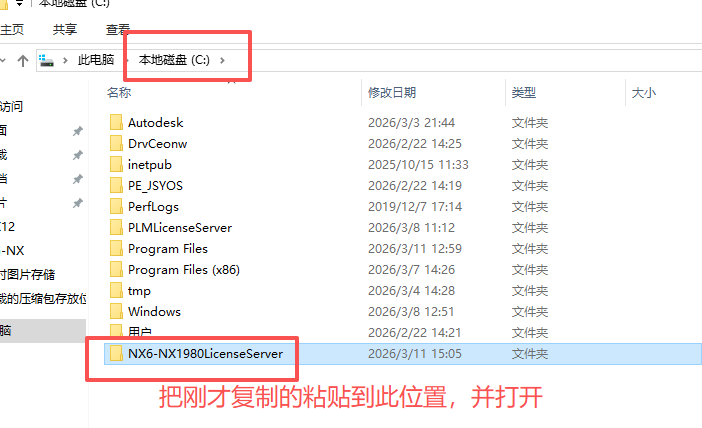

3. 按照图片提示操作。

4. 然后打开如图

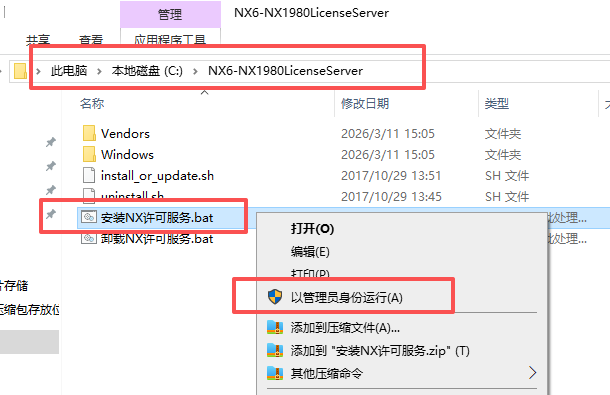

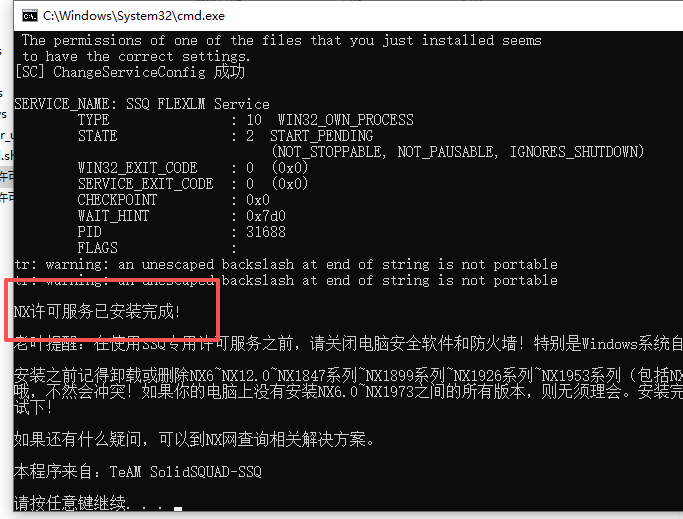

5. 右键运行
6. 弹出界面后关闭

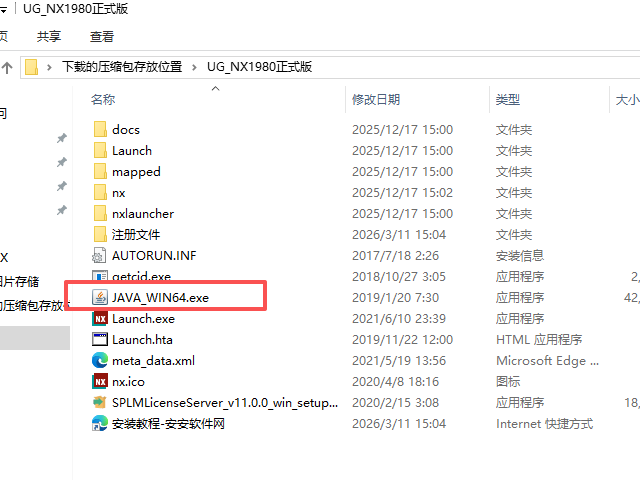

7. 双击运行

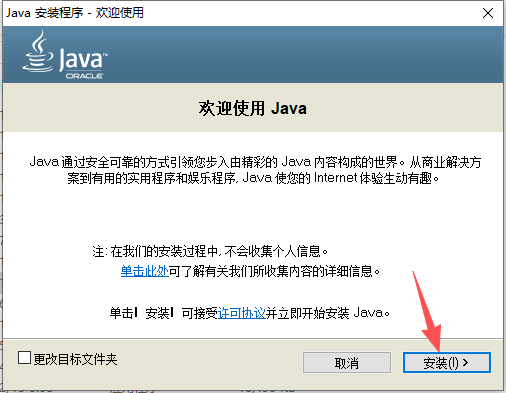

8. 点击安装

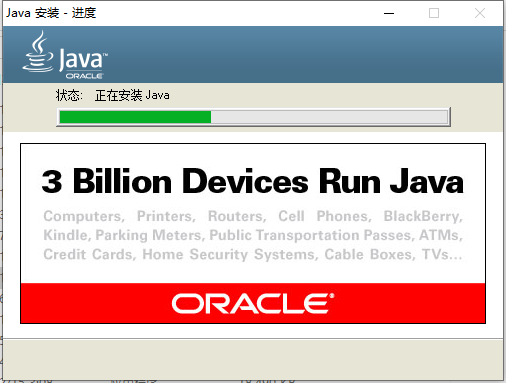

9. 等待安装

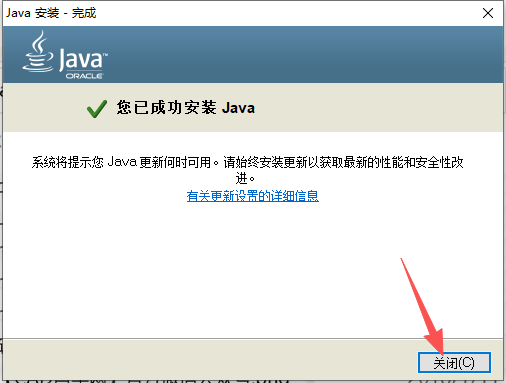

10. 点击关闭

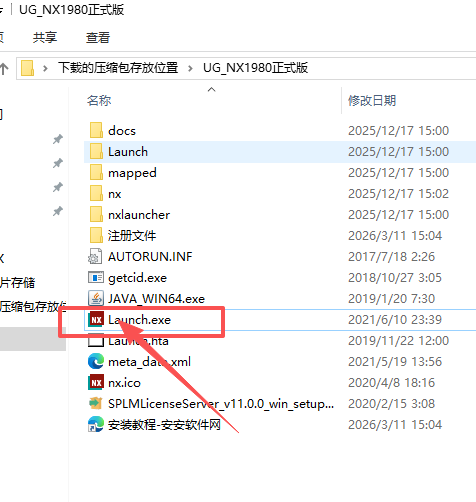

11. 返回到解压的文件夹，双击启动如图

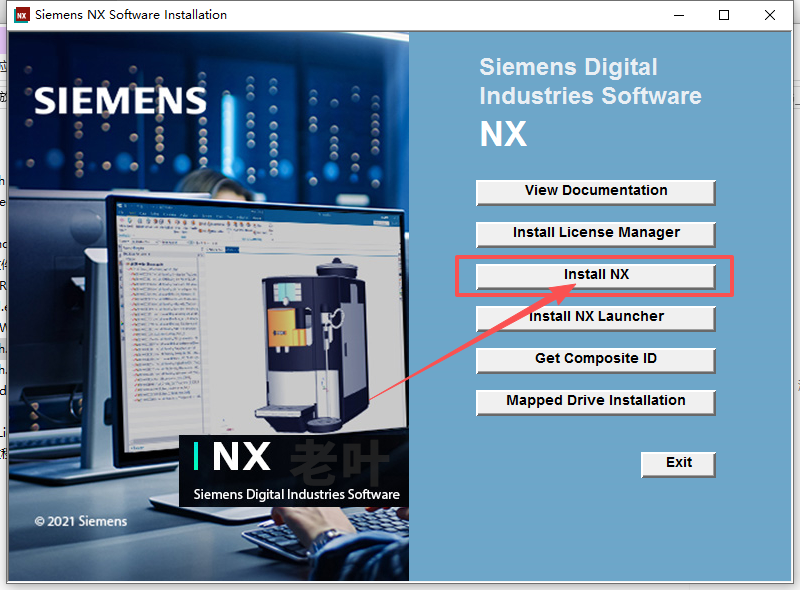

12. 点击第三个

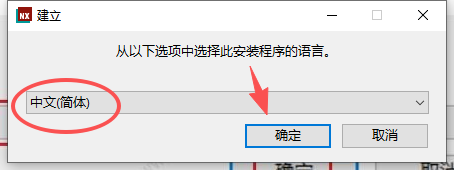

13. 确定

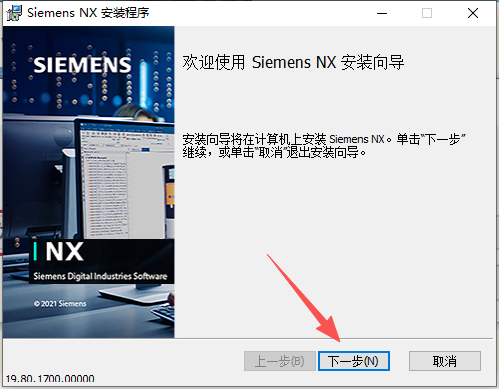

14. 下一步

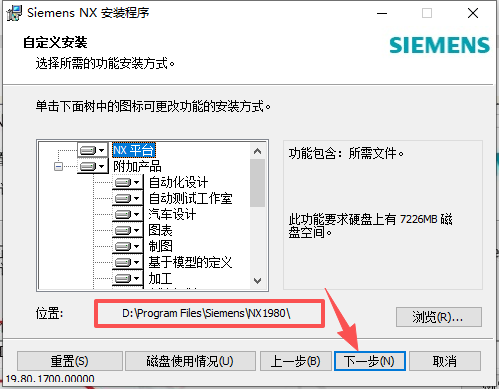

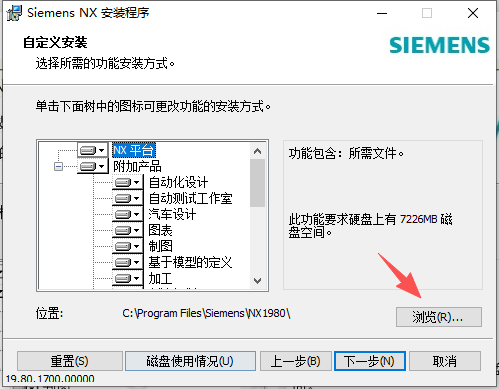

15. 选择安装位置

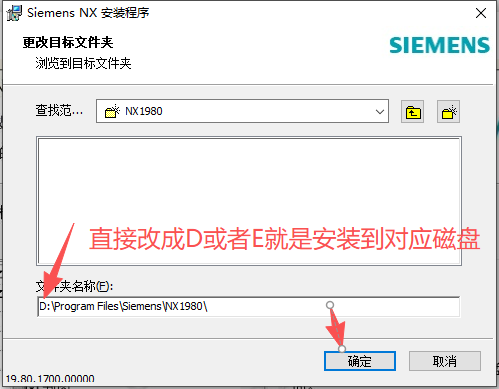

16. 示例安装到D
17. 点击下一步

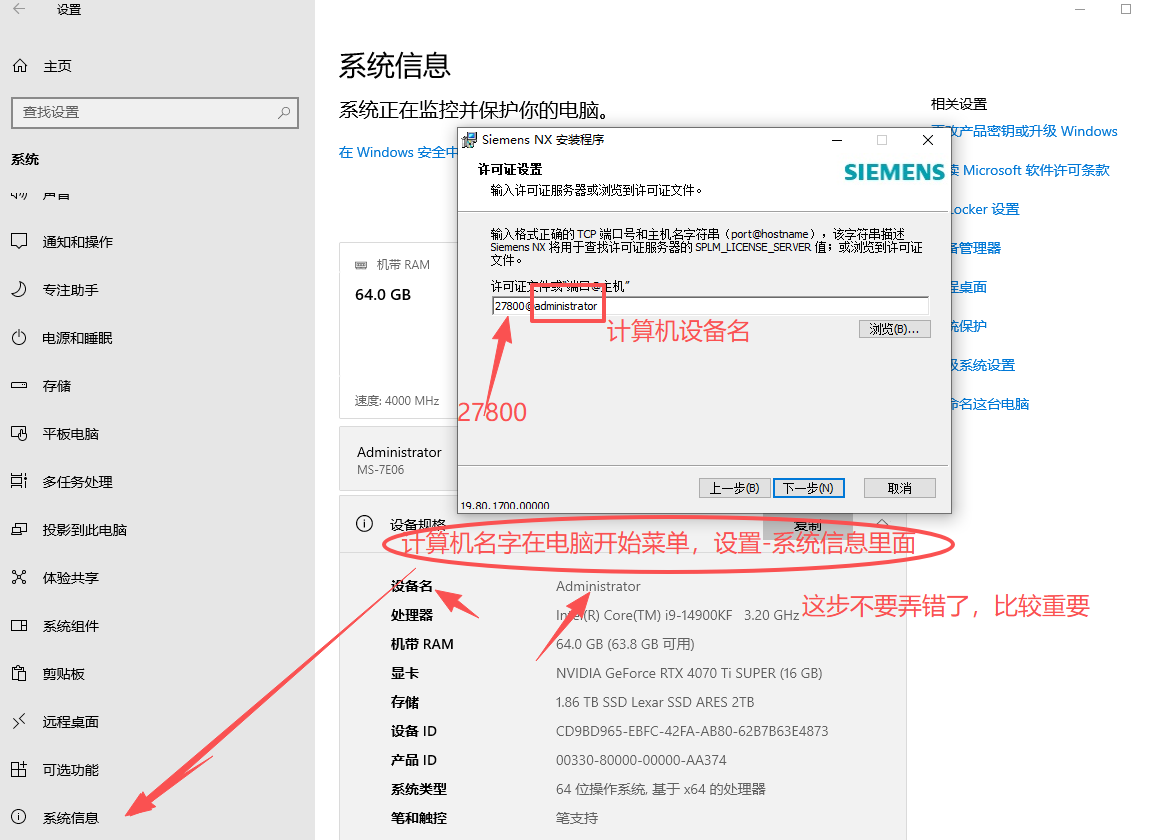

18. 这步仔细看下图文字描述

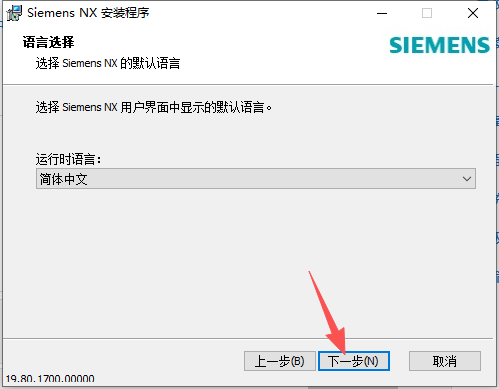

19. 下一步

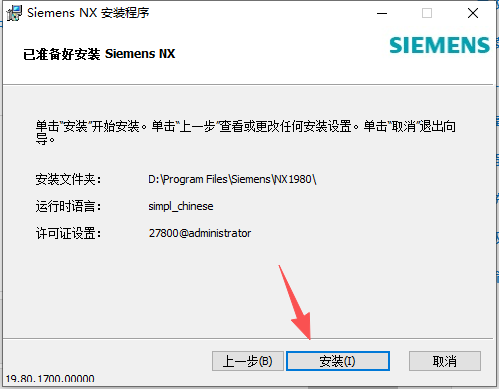

20. 安装

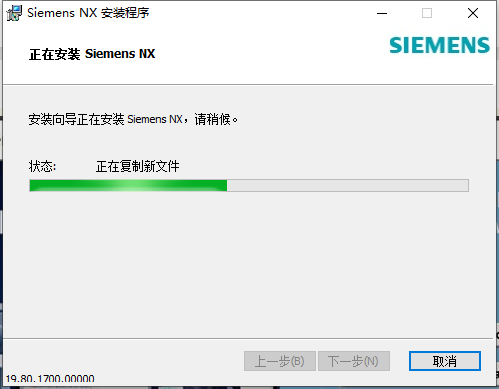

21. 等待

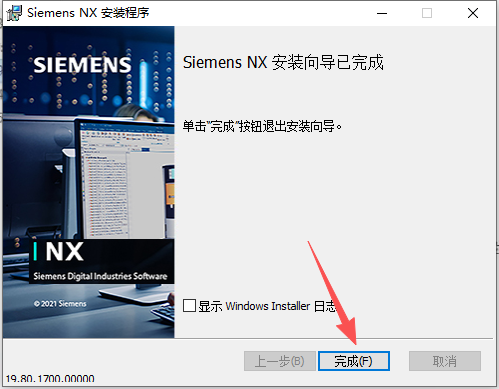

22. 完成

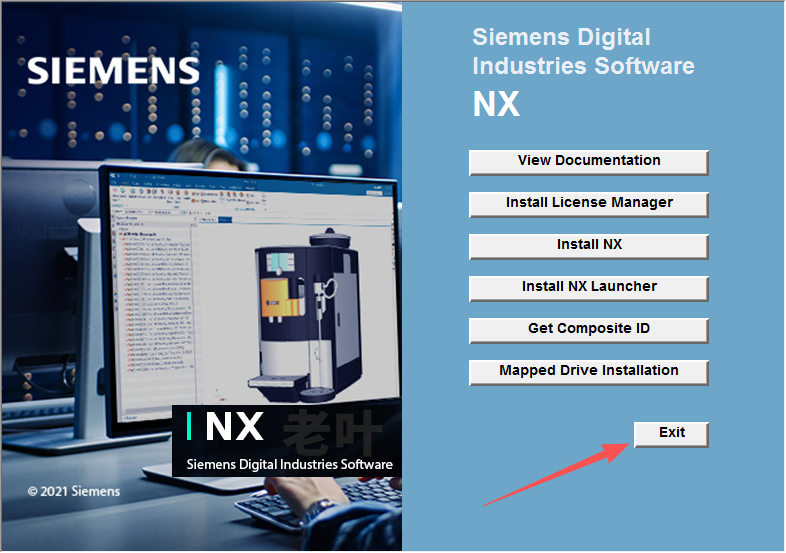

23. 关闭

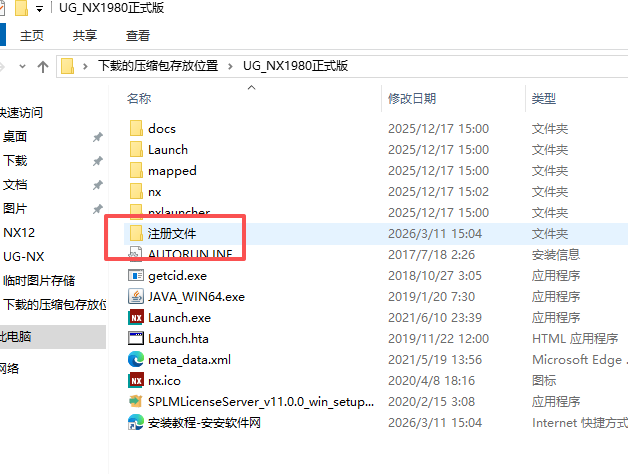

24. 在返回到解压的文件夹，打开如图文件夹

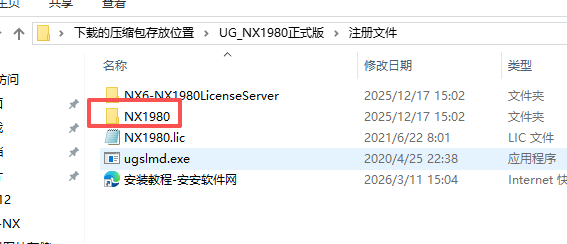

25. 继续打开如图文件夹

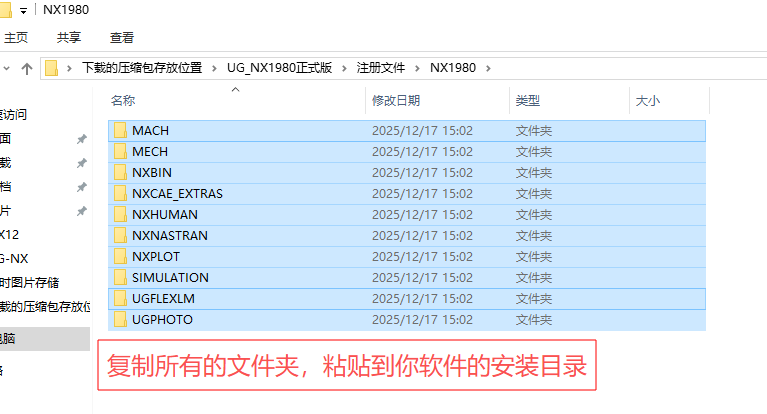

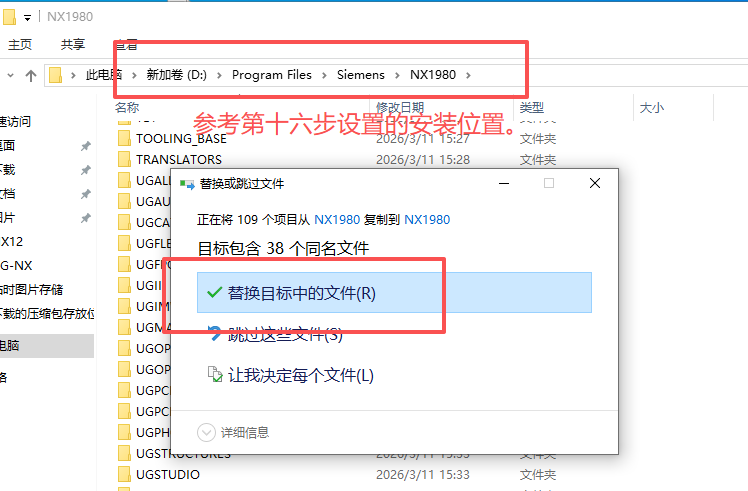

26. 按照提示操作
27. 这个是软件安装的位置

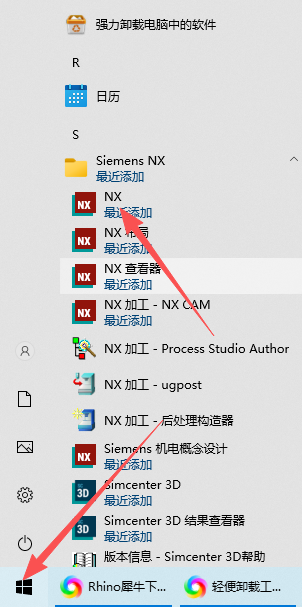

28. 电脑开始菜单，鼠标左键拖拽到桌面

三、Siemens NX 1980（UG NX1980）核心模块详解

1. NX CAD（计算机辅助设计）模块

2. NX CAM（计算机辅助制造）模块

3. NX CAE（计算机辅助工程）模块

4. NX 装配模块

5. NX 工程制图模块

四、系统配置要求

最低配置

• 系统：64 位 Windows 10 Pro/Enterprise/Education 版本，Windows 11 64 位（计划支持）
• 处理器：Intel Core i3 或 AMD Ryzen 3 系列处理器，2.8 GHz 及以上，支持 SSE4.2 指令集
• 运行内存：8GB 及以上，大型装配体建议 16GB 以上
• 硬盘空间：20GB 以上可用空间，长期使用建议预留 40GB 以上存储项目文件
• 显卡：NVIDIA Quadro FX 或 ATI FirePro 专业显卡，2GB 显存及以上，支持 OpenGL 4.5
• 显示器：1280×1024 分辨率及以上，真彩色（32 位）
• 网络：宽带网络，用于许可证验证、在线帮助和数据交换
• Java 环境：JRE 1.8 版本（64 位），配置 JAVA_HOME 环境变量

推荐配置

• 系统：64 位 Windows 10 Pro/Enterprise 版本
• 处理器：Intel Core i5/i7/i9 或 AMD Ryzen 5/7/9 系列处理器，3.5 GHz 及以上，6 核及以上
• 运行内存：16GB-32GB，超大型装配体建议 64GB
• 硬盘：1TB 以上固态硬盘，提升软件加载和文件读写速度
• 显卡：NVIDIA Quadro P 系列或 RTX 系列专业显卡，4GB 显存及以上，支持 OpenGL 4.6
• 显示器：1920×1080 分辨率及以上，双显示器配置
• 网络：稳定高速宽带，保障许可证服务器连接和在线资源访问
• Java 环境：JRE 1.8 版本（64 位），配置 JAVA_HOME 环境变量

语言支持

• 内置官方简体中文、英文、日文、德文、法文等 15 种语言界面
• 安装完成后可在软件偏好设置中自由切换，无需额外语言包
• 完整支持中文输入、中文菜单、中文帮助文档，适配中文用户操作习惯
• 全面支持中文路径和中文文件名，彻底解决以往版本中文兼容性问题

五、完整官方快捷键

文件操作

编辑操作

视图操作

模块切换

建模常用快捷键

装配常用快捷键

加工常用快捷键

制图常用快捷键

分析常用快捷键

六、常见问题及解决方法

1. 软件启动失败，提示许可证错误
   • 检查许可证文件中的计算机名称与实际一致，端口号默认 28000
   • 确认许可证服务器已启动，可在服务中查看 “UGS License Server” 状态
   • 以管理员身份运行 NX 1980，修复权限问题
   • 重新配置许可证服务器地址，使用localhost或计算机名称
   • 确保 Java 环境配置正确，JRE 版本为 1.8（64 位）
2. 语音识别命令功能无法使用
   • 检查系统麦克风是否正常工作，音量设置正确
   • 确认在软件首选项中已启用语音识别功能
   • 更新音频驱动程序至最新版本
   • 以管理员身份运行 NX 1980，确保语音识别组件加载正常
   • 尝试重新训练语音识别引擎，提高识别准确率
3. Convergent Modeling 功能无法编辑点云数据
   • 检查是否在建模模块中，Convergent Modeling 功能仅在建模模块可用
   • 确认点云数据已正确导入，格式为 XYZ、ASC 或 PTX
   • 更新显卡驱动至最新版本，确保支持 OpenGL 4.5 及以上
   • 以管理员身份运行 NX 1980，修复权限问题
   • 确保安装了完整版本的 NX 1980，Convergent Modeling 功能可能在自定义安装中被排除
4. 3D 打印功能连接失败
   • 确认 3D 打印机已正确连接并安装驱动程序
   • 检查 NX 1980 是否支持该型号 3D 打印机，更新 3D 打印插件
   • 尝试将模型导出为 GLTF/GLB 格式，使用第三方 3D 打印软件打印
   • 确保模型没有非流形边、重叠面等问题，使用网格修复工具修复
   • 检查打印机是否支持 NX 1980 使用的 3D 打印协议
5. 大装配体加载缓慢或卡顿
   • 启用轻量级装配功能，减少装配体加载时的内存占用
   • 关闭不必要的显示选项，如基准平面、曲线、曲面等
   • 升级计算机内存至 16GB 及以上，提高大装配体处理能力
   • 使用装配简化工具，移除不必要的组件和细节，提高装配体加载速度
   • 优化模型拓扑结构，减少复杂特征和细小零件数量
6. CAM 加工操作创建失败，提示刀具夹持器错误
   • 确保刀具夹持器模型已正确创建，符合 NX 1980 的要求
   • 检查刀具和夹持器的参数设置是否正确，没有冲突
   • 验证零件模型是否有重叠面或无效几何，修复模型错误后重试
   • 更新 CAM 模块许可证，确保支持相应的加工功能
   • 确保加工坐标系设置正确，与零件几何匹配

七、实操应用案例

7.1 实操 1：混合建模（点云 + 实体 + 多边形）

1. 启动 NX 1980，切换至【建模】模块（快捷键 Ctrl+M），导入 3D 扫描获得的点云数据（XYZ 格式）。
2. 使用【Convergent Modeling】功能，直接编辑点云数据，移除多余部分，创建多边形网格。
3. 使用网格修复工具，自动修复多边形模型中的非流形边、重叠面等问题。
4. 创建新的草图，选择模型表面作为草图平面，绘制实体特征轮廓。
5. 执行【拉伸】命令（快捷键 Alt+F），选择绘制好的草图，生成实体特征，与多边形模型无缝融合。
6. 使用【同步建模】工具，调整实体特征形状，使其与多边形模型完美匹配。
7. 完成建模后，切换至【制图】模块（快捷键 Ctrl+Shift+D），生成工程图，标注尺寸、公差，导出为 DWG 格式。

7.2 实操 2：5 轴去毛刺编程（汽车零件）

1. 打开已绘制好的汽车零件模型，切换至【加工】模块（快捷键 Ctrl+Alt+M），新建加工坐标系，选择零件底面为加工原点。
2. 导入刀具库，选择球面桃刀，设置刀具直径、长度等参数，适配零件边缘去毛刺需求。
3. 新建【5 轴去毛刺】操作，选择加工区域（零件所有边缘），设置切削深度、进给速度、主轴转速等加工参数。
4. 优化刀具路径，使用 NX 1980 新增的自动刀具方位控制功能，减少多余运动，提高加工精度。
5. 生成刀具路径（快捷键 Ctrl+Alt+O），执行【刀具路径仿真】命令（快捷键 Ctrl+Alt+P），检查刀具路径是否合理，有无碰撞。
6. 完成仿真后，执行【后处理】命令（快捷键 Ctrl+Alt+Q），选择对应的 5 轴机床类型，生成 G 代码，保存用于实际加工。

7.3 实操 3：语音控制建模（快速原型）

1. 启动 NX 1980，切换至【建模】模块（快捷键 Ctrl+M），启用语音识别功能（首选项 > 用户界面 > 语音识别）。
2. 喊 “新建草图”，系统自动创建新草图，选择 XY 基准平面作为草图平面。
3. 喊 “基本曲线”，使用语音命令控制绘制零件轮廓草图，喊 “标注尺寸” 进行尺寸标注。
4. 喊 “拉伸”，选择绘制好的草图，设置拉伸深度，生成零件主体实体。
5. 喊 “倒圆角”，对零件边缘进行圆角处理，设置圆角半径。
6. 喊 “保存”，保存模型文件，完成快速原型建模。
7. 执行【File>3D Print】命令，连接 3D 打印机，选择打印参数，完成快速原型制作。
