Siemens NX 11.0（UG NX11）64 位中文版

一、Siemens NX 11.0（UG NX11）全新核心功能

1. Convergent Modeling 混合建模技术（重大突破）

• 无缝集成参数化与多边形几何，无需数据转换即可直接编辑扫描、逆向工程或 3D 打印获得的模型
• 支持在同一模型中混合使用实体、曲面和小面几何，减少数据转换时间
• 结合同步建模技术，实现复杂形状的快速修改和优化，提高设计灵活性
• 增强逆向工程能力，直接处理点云数据和多边形网格，缩短产品开发周期

2. 3D 打印功能全面增强

• 新增直接 3D 打印功能（File>3D Print），无需导出即可连接 3D 打印机
• 支持3MF 格式导入导出，实现更广泛的 3D 打印兼容性
• 新增网格修复工具，自动修复 3D 打印模型中的常见问题（如非流形边、重叠面）
• 提供 3D 打印准备工作流程，包括支撑结构生成、打印方向优化和切片设置

3. 钣金设计智能升级

• 新增智能钣金弯边和自动止裂槽功能，减少设计步骤，提高效率
• 增强钣金展开计算精度，支持复杂形状钣金件的精确展开和回弹补偿
• 优化钣金模板库，提供更多行业标准钣金件模板，适配汽车、航空等领域
• 支持钣金件直接转换为 3D 打印模型，实现快速原型制作

4. 多物理场仿真优化

• 升级 LMS Samcef 结构解算器，支持更复杂的非线性分析和动态响应计算
• 增强热 – 结构耦合分析精度，利用 NX Nastran SOL 401 多步非线性解算器
• 新增声学 – 结构耦合分析功能，支持完整的 NVH 性能评估
• 仿真前处理效率提升 25%，自动网格划分质量和速度显著提高

5. 建模工具创新

• 新增 ** 扫掠体（Swept Volume）** 功能，按加工路径创建特征，提升 CAM-CAD 联动效率
• 优化曲线和曲面创建工具，Geodesic Sketch 功能支持在曲面上创建最短路径曲线
• 增强布尔运算稳定性，自动修复参与运算的几何体，减少建模错误
• 新增快速圆角功能，支持批量创建和编辑圆角特征，提高设计效率

6. CAM 制造功能革新

• 新增高效钻孔策略，支持自定义钻孔循环和最佳起始位置选择，减少加工时间
• 优化 5 轴加工控制，为复杂涡轮部件减少多余运动，提高加工精度和表面质量
• 增强刀具路径仿真功能，支持材料移除可视化和碰撞检测，提前规避加工风险
• 制造资源库（Manufacturing Resource Library）优化，提供更丰富的刀具、机床和材料管理工具，支持拖拽操作

7. 装配与 BOM 管理增强

• 提供灵活的 BOM 电子表格显示，便于管理、编辑和更新物料清单
• 增强大型装配性能，支持超大型装配体（10,000 + 零件）的高效加载和编辑
• 优化装配约束求解算法，约束创建和更新速度提升 30%
• 新增装配简化向导，自动移除非关键组件，生成用于仿真和制造的简化模型

8. 模具设计专业化

• 添加 MW Part Family Library 和 MW Pocket 工具体库，加速模具设计流程
• 新增 FUTABA_DE_REFERENCE 和 HASCO_REFERENCE 模具库，支持国际标准模架
• 优化模具分型面创建工具，自动识别产品轮廓，减少人工干预
• 支持模具直接转换为 3D 打印模型，实现快速模具制造

二、NX 11.0 安装教程

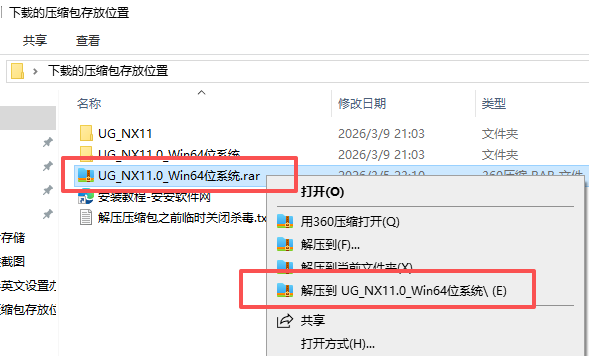

1. 下载好压缩包，右键解压

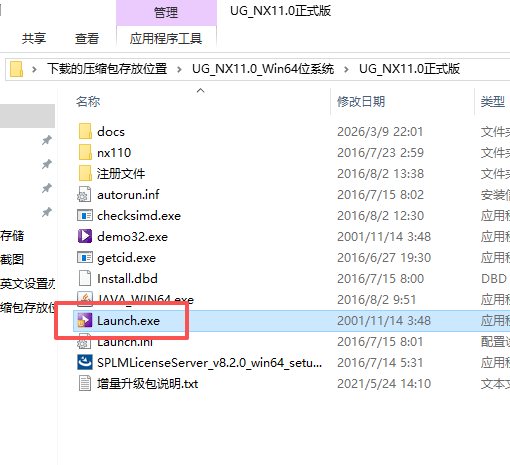

2. 打开解压的文件夹，双击启动如图

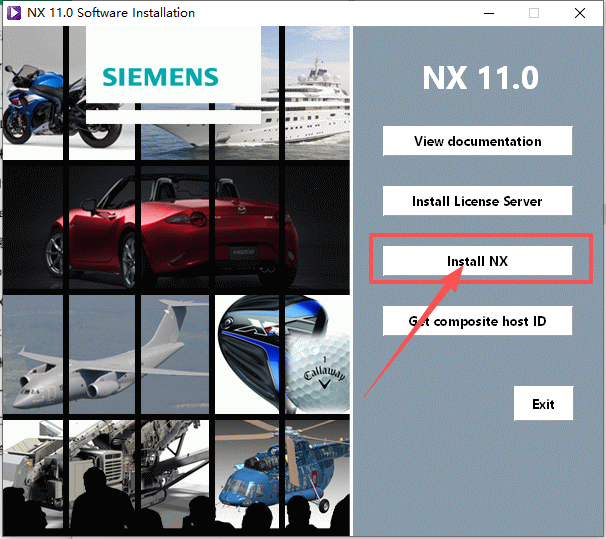

3. 点击第三个
4. 点击确定

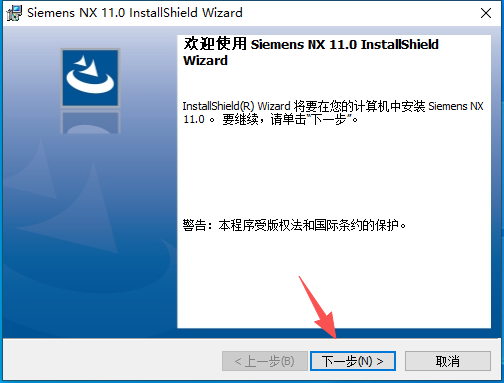

5. 点击下一步
6. 继续

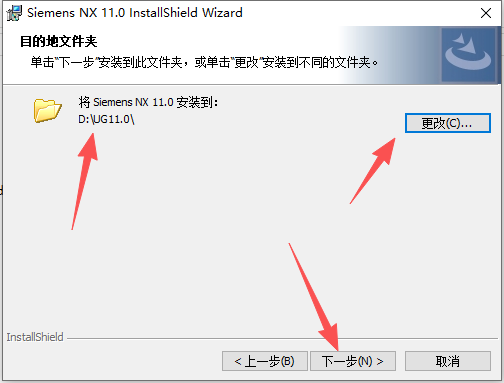

7. 选择安装位置，比如小编提前在D盘创建的文件夹
8. 点击下一步

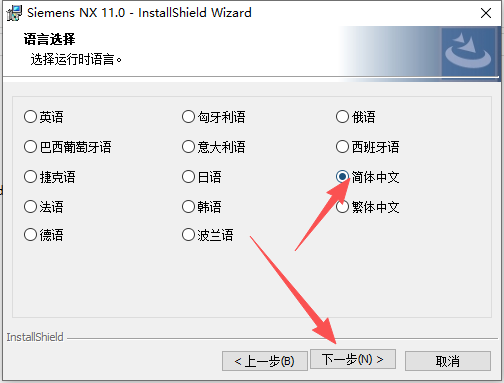

9. 选择中文，点击下一步

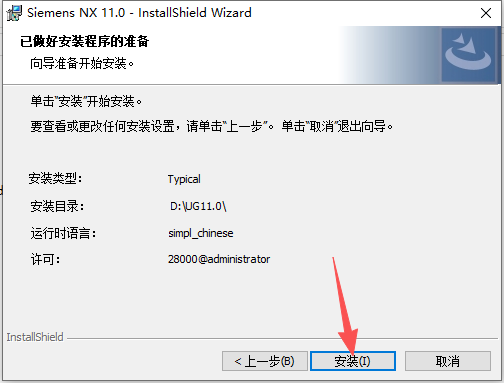

10. 点击安装

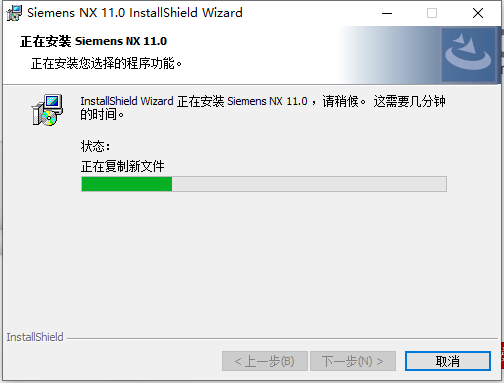

11. 等待安装

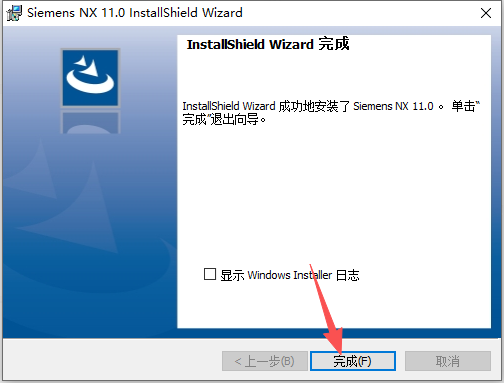

12. 点击完成

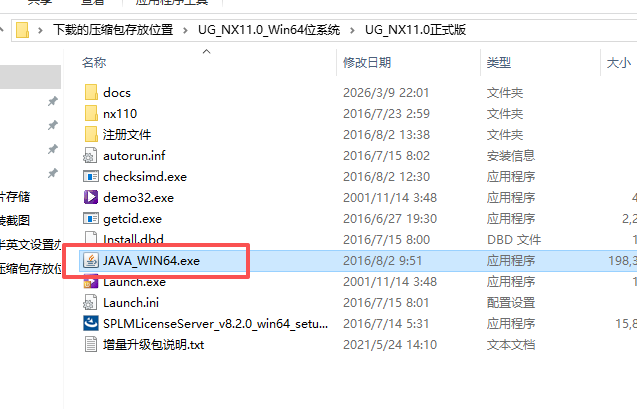

13. 返回到解压的文件夹，双击启动如图

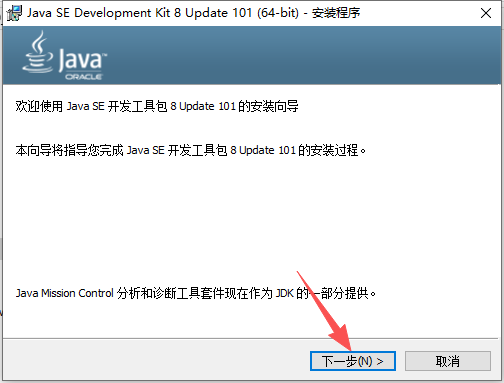

14. 点击下一步

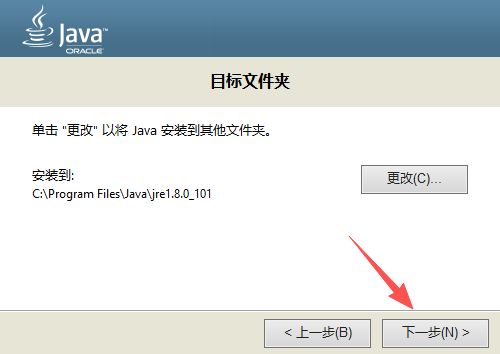

15. 下一步
16. 下一步

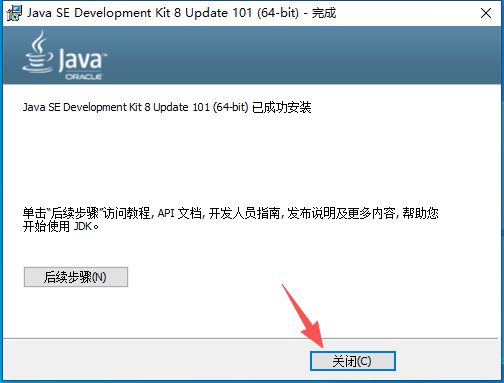

17. 关闭

18. 在点击第二个

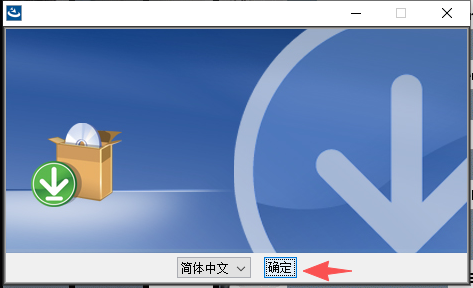

19. 点击确定

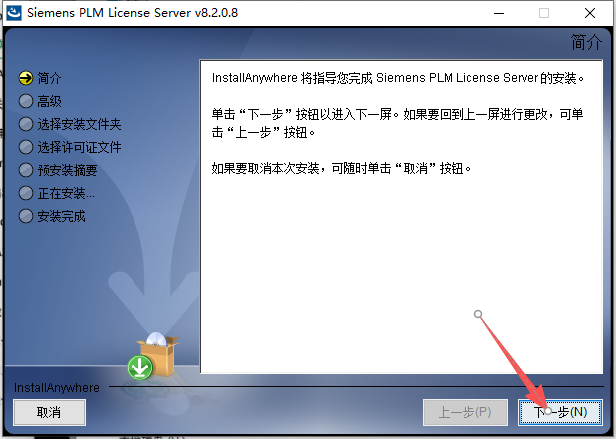

20. 点击下一步

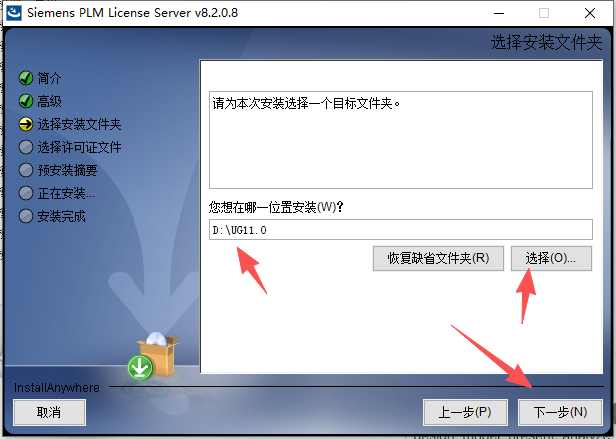

21. 选择安装位置，在选择比如D之前的一样位置，然后不要关闭界面

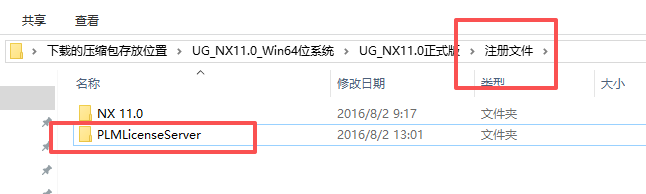

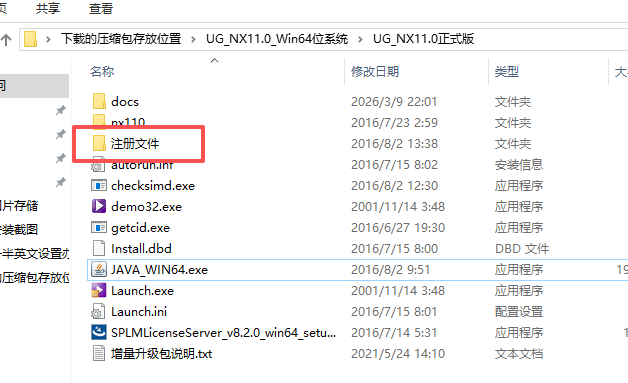

22. 在返回到解压的文件夹，打开如图文件夹
23. 打开

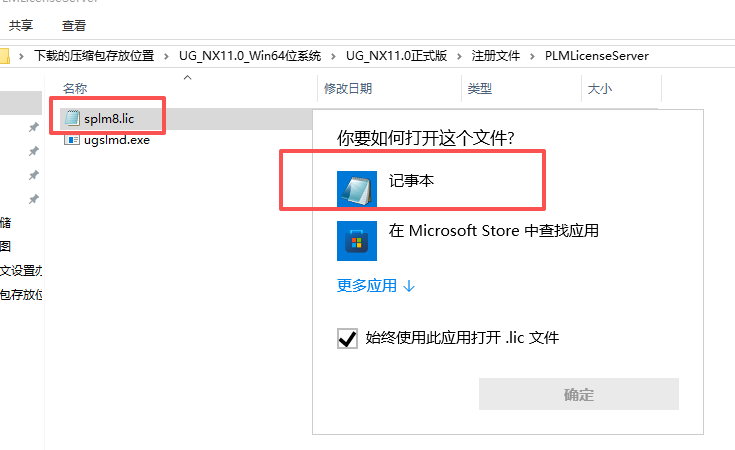

24. 右键打开如图提示方式

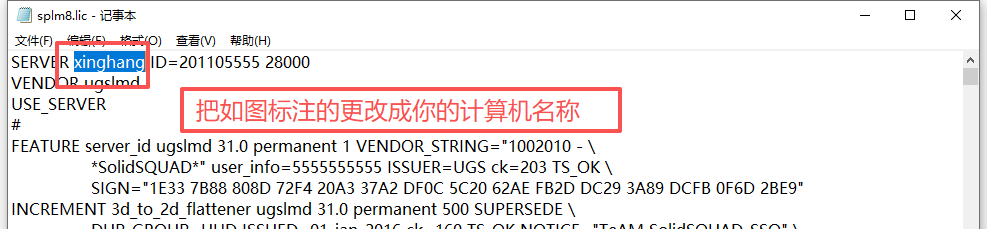

25. 修改

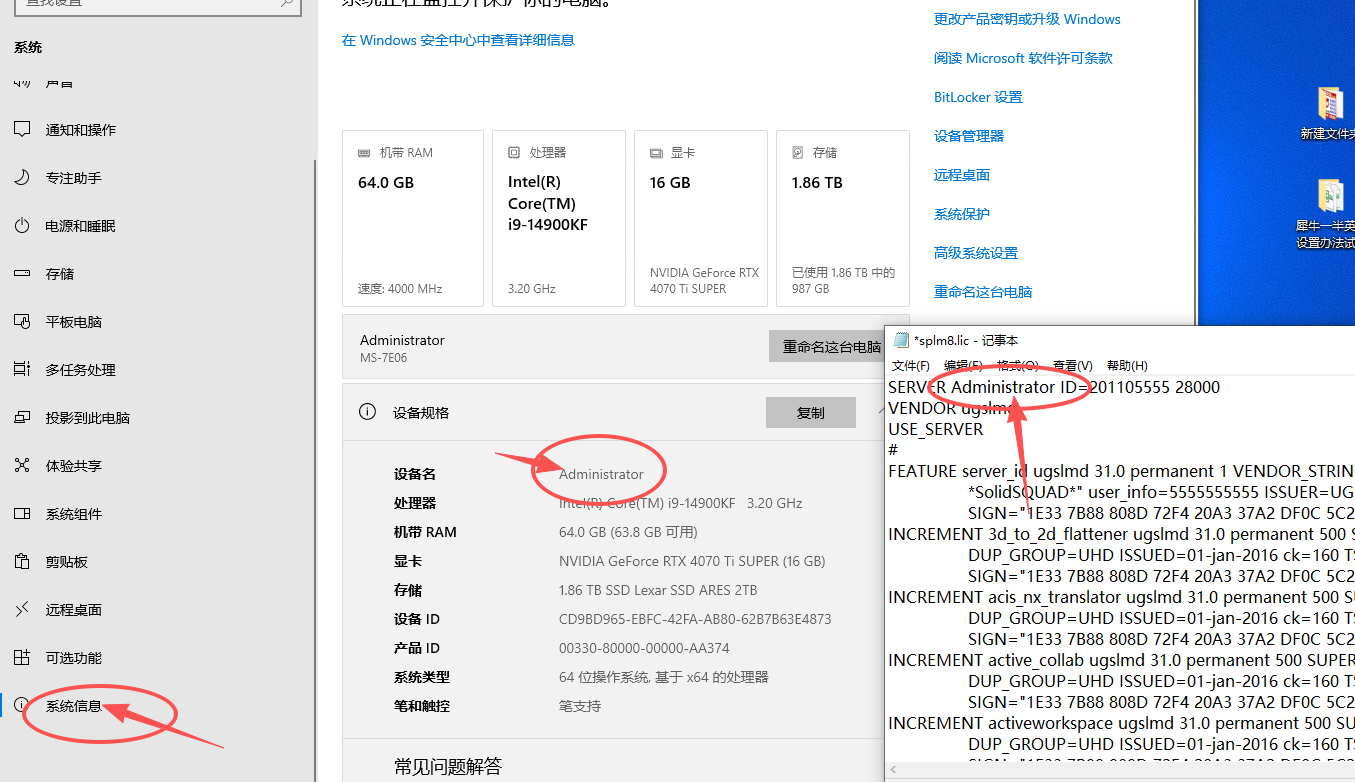

26. 现在介绍怎么查找名称，点击电脑开始菜单，点击设置

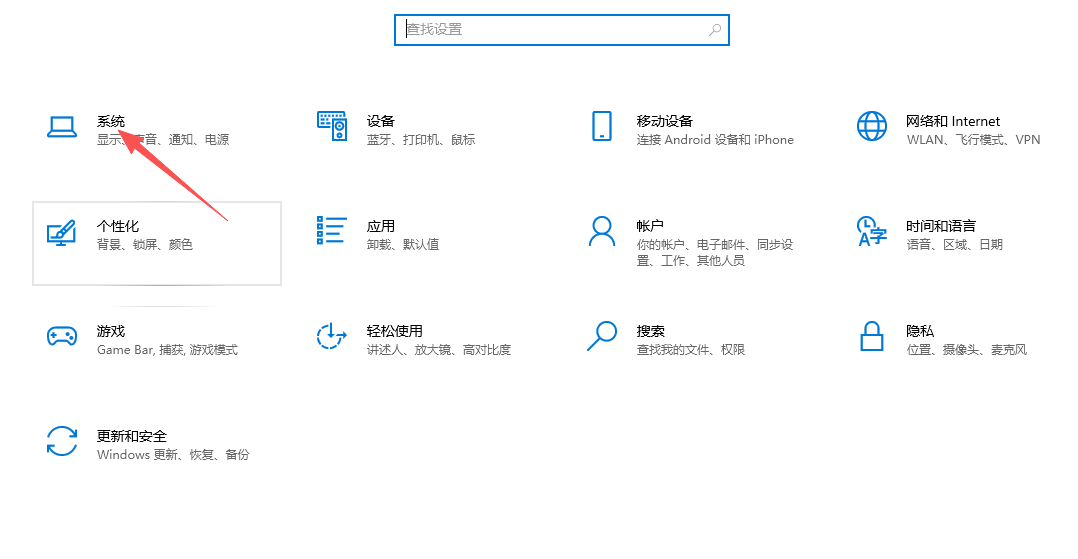

27. 点击系统
28. 就看到了，修改好后记得保存

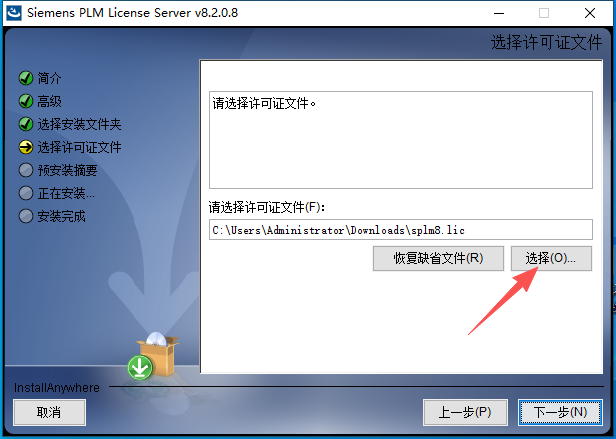

29. 在返回到界面，点击选择

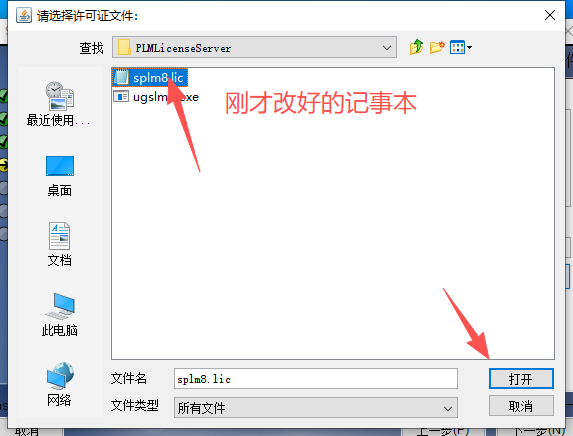

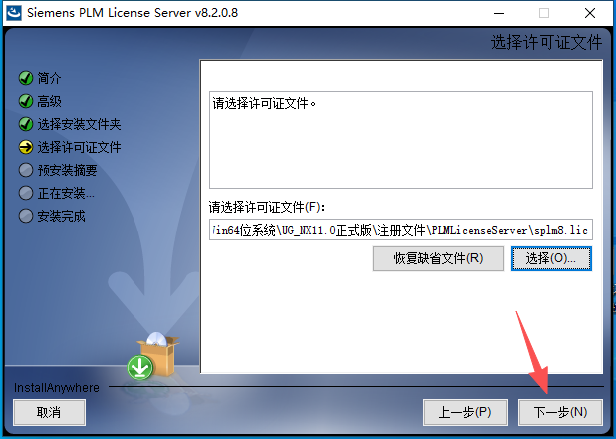

30. 如图提示找到打开
31. 点击下一步

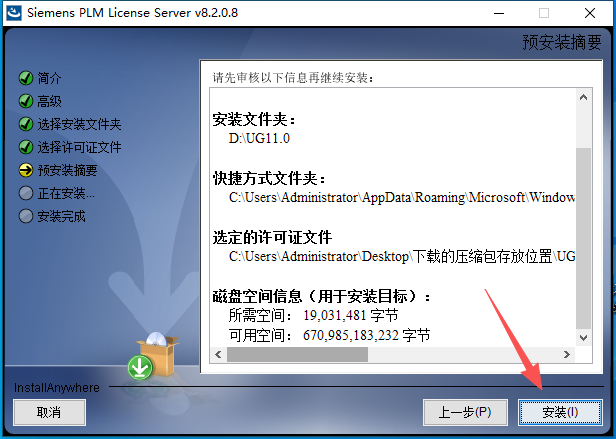

32. 点击安装

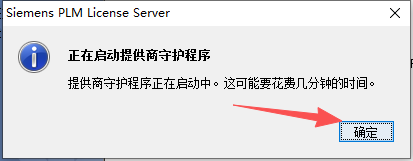

33. 点击确定

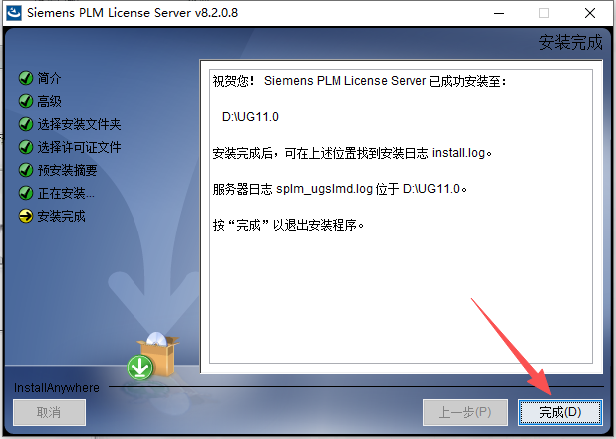

34. 点击完成

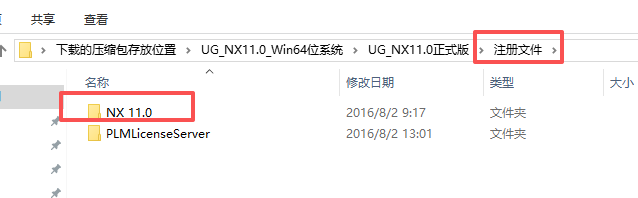

35. 返回到解压的文件夹，打开如图提示文件夹

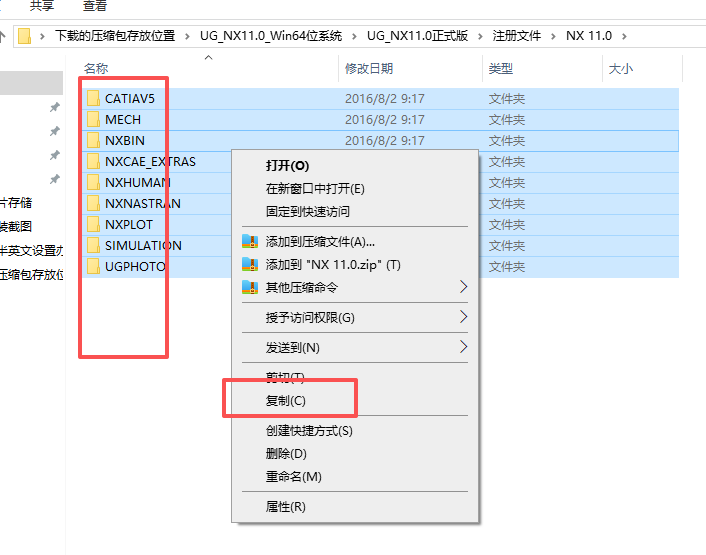

36. 右键如图提示操作

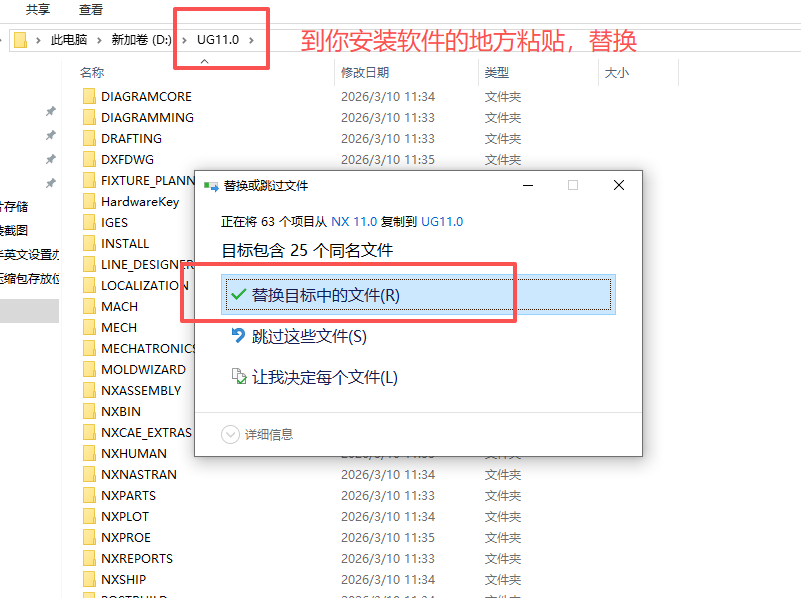

37. 到你安装软件的位置，如图提示操作

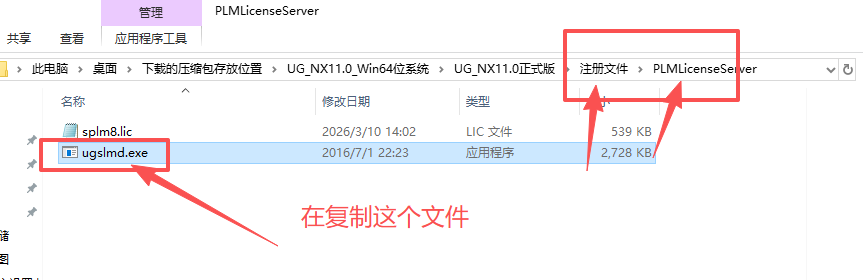

38. 在返回到解压的文件夹，如图提示操作
39. 一样的步骤如图提示操作。

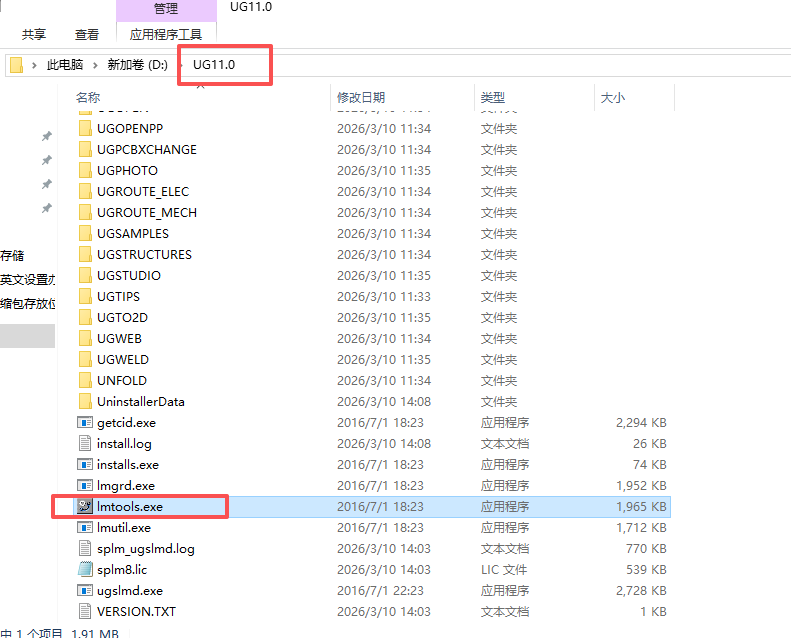

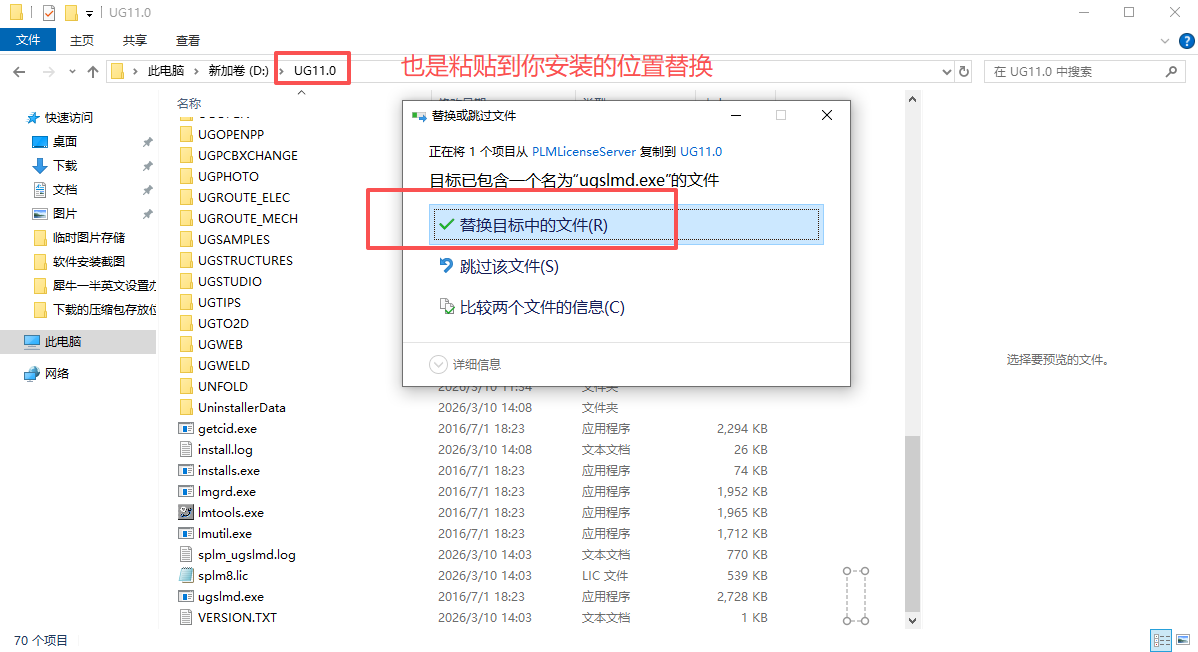

40. 在你安装软件的位置打开如图

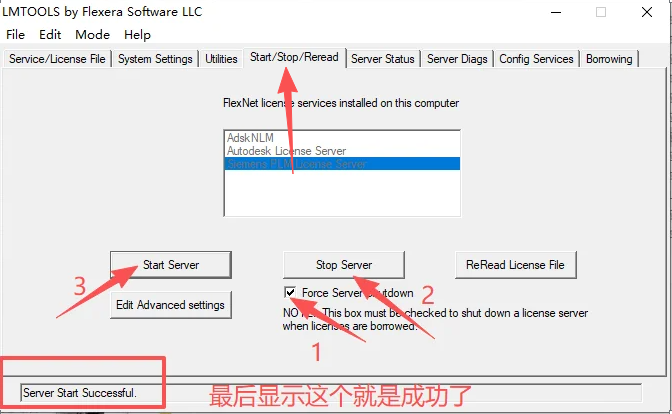

41. 如图安装步骤点击。

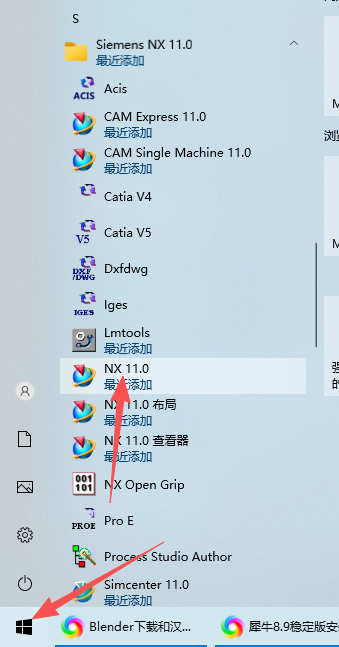

42. 在电脑开始菜单，找到S开头的文件夹里面把启动图标，拖拽到电脑桌面方便启动

三、Siemens NX 11.0（UG NX11）核心模块详解

1. NX CAD（计算机辅助设计）模块

2. NX CAM（计算机辅助制造）模块

3. NX CAE（计算机辅助工程）模块

4. NX 装配模块

5. NX 工程制图模块

四、系统配置要求

最低配置

• 系统：64 位 Windows 7 SP1/8.1/10 操作系统
• 处理器：Intel Core i3 或 AMD Athlon II 系列处理器，2.4 GHz 及以上，支持 SSE3 指令集
• 运行内存：4GB 及以上，大型装配体建议 8GB 以上
• 硬盘空间：15GB 以上可用空间，长期使用建议预留 30GB 以上存储项目文件
• 显卡：NVIDIA Quadro FX 或 ATI FirePro 专业显卡，1GB 显存及以上，支持 OpenGL 4.0
• 显示器：1280×1024 分辨率及以上，真彩色（32 位）
• 网络：宽带网络，用于许可证验证、在线帮助和数据交换
• Java 环境：JRE 1.8 版本（64 位），配置 JAVA_HOME 环境变量

推荐配置

• 系统：64 位 Windows 10 操作系统
• 处理器：Intel Core i5/i7 或 AMD Ryzen 5/7 系列处理器，3.0 GHz 及以上，4 核及以上
• 运行内存：16GB，超大型装配体建议 32GB
• 硬盘：512GB 以上固态硬盘，提升软件加载和文件读写速度
• 显卡：NVIDIA Quadro P 系列或 ATI FirePro W 系列专业显卡，2GB 显存及以上，支持 OpenGL 4.5
• 显示器：1920×1080 分辨率及以上，双显示器配置
• 网络：稳定高速宽带，保障许可证服务器连接和在线资源访问
• Java 环境：JRE 1.8 版本（64 位），配置 JAVA_HOME 环境变量

语言支持

• 内置官方简体中文、英文、日文、德文、法文等 15 种语言界面
• 安装完成后可在软件偏好设置中自由切换，无需额外语言包
• 完整支持中文输入、中文菜单、中文帮助文档，适配中文用户操作习惯
• 支持中文路径和中文文件名，解决以往版本中文兼容性问题

五、快捷键大全

文件操作

编辑操作

视图操作

模块切换

建模常用快捷键

装配常用快捷键

加工常用快捷键

制图常用快捷键

分析常用快捷键

六、常见问题及解决方法

1. 软件启动失败，提示许可证错误 97
   • 检查许可证文件中的计算机名称与实际一致，端口号默认 28000
   • 确认许可证服务器已启动，可在服务中查看 “UGS License Server” 状态
   • 以管理员身份运行 NX 11.0，修复权限问题
   • 重新配置许可证服务器地址，使用localhost或计算机名称
   • 确保许可证文件未过期且有效，联系供应商更新许可证
2. 中文路径或中文文件名无法识别
   • 确认安装的是 NX 11.0 正式版，早期测试版可能存在中文支持问题
   • 在首选项中确认语言设置为简体中文
   • 检查系统区域设置，将区域设置为 “中国”，语言设置为 “中文（简体）”
   • 重启 NX 11.0，确保中文支持功能正常加载
3. Convergent Modeling 功能无法使用
   • 检查是否在建模模块中，Convergent Modeling 功能仅在建模模块可用
   • 确认模型为实体模型或多边形模型，Convergent Modeling 支持混合建模
   • 更新显卡驱动至最新版本，确保支持 OpenGL 4.0 及以上
   • 以管理员身份运行 NX 11.0，修复权限问题
   • 确保安装了完整版本的 NX 11.0，Convergent Modeling 功能可能在自定义安装中被排除
4. 3D 打印功能连接失败
   • 确认 3D 打印机已正确连接并安装驱动程序
   • 检查 NX 11.0 是否支持该型号 3D 打印机，更新 3D 打印插件
   • 尝试将模型导出为 3MF 格式，使用第三方 3D 打印软件打印
   • 确保模型没有非流形边、重叠面等问题，使用网格修复工具修复
5. 大装配体加载缓慢或卡顿
   • 启用轻量级装配功能，减少装配体加载时的内存占用
   • 关闭不必要的显示选项，如基准平面、曲线、曲面等
   • 升级计算机内存至 16GB 及以上，提高大装配体处理能力
   • 使用装配简化工具，移除不必要的组件和细节，提高装配体加载速度
   • 优化模型拓扑结构，减少复杂特征和细小零件数量
6. CAM 加工操作创建失败
   • 确保选择的加工方式与零件几何形状匹配
   • 检查刀具参数设置，确保刀具直径、长度等参数合理
   • 验证零件模型是否有重叠面或无效几何，修复模型错误后重试
   • 更新 CAM 模块许可证，确保支持相应的加工功能
   • 确保加工坐标系设置正确，与零件几何匹配

七、实操应用案例

7.1 实操 1：混合建模（多边形 + 实体）

1. 启动 NX 11.0，切换至【建模】模块（快捷键 Ctrl+M），导入 3D 扫描获得的多边形模型（STL 格式）。
2. 使用【Convergent Modeling】功能，直接编辑多边形模型，移除多余部分，修复网格错误。
3. 创建新的草图，选择模型表面作为草图平面，绘制实体特征轮廓。
4. 执行【拉伸】命令（快捷键 Alt+F），选择绘制好的草图，生成实体特征，与多边形模型无缝融合。
5. 使用【同步建模】工具，调整实体特征形状，使其与多边形模型完美匹配。
6. 完成建模后，切换至【制图】模块（快捷键 Ctrl+Shift+D），生成工程图，标注尺寸、公差，导出为 DWG 格式。

7.2 实操 2：5 轴加工编程（涡轮叶片）

1. 打开已绘制好的涡轮叶片模型，切换至【加工】模块（快捷键 Ctrl+Alt+M），新建加工坐标系，选择叶片根部为加工原点。
2. 导入刀具库，选择球头铣刀，设置刀具直径、长度等参数，适配叶片复杂曲面加工。
3. 新建【5 轴联动铣削】操作，选择加工区域（叶片表面），设置切削深度、进给速度、主轴转速等加工参数。
4. 优化刀具路径，使用 NX 11.0 新增的高效 5 轴控制功能，减少多余运动，提高加工精度。
5. 生成刀具路径（快捷键 Ctrl+Alt+O），执行【刀具路径仿真】命令（快捷键 Ctrl+Alt+P），检查刀具路径是否合理，有无碰撞。
6. 完成仿真后，执行【后处理】命令（快捷键 Ctrl+Alt+Q），选择对应的 5 轴机床类型，生成 G 代码，保存用于实际加工。

7.3 实操 3：3D 打印准备（快速原型）

1. 启动 NX 11.0，切换至【建模】模块，创建或打开需要 3D 打印的零件模型。
2. 使用【Convergent Modeling】工具，修复模型中的非流形边、重叠面等问题。
3. 执行【File>3D Print】命令，连接 3D 打印机，选择打印参数（层厚、填充密度、支撑结构）。
4. 预览打印效果，调整打印方向，优化支撑结构位置，减少材料使用和打印时间。
5. 启动打印，实时监控打印进度，确保打印过程顺利完成。
6. 打印完成后，移除支撑结构，使用 NX 11.0 的网格修复工具检查打印质量，进行必要的后处理。

文章总结
