Inventor Pro 2024 中文版

Autodesk Inventor Pro 2024是专业级三维机械设计软件的最新版本，聚焦设计意图捕捉、专业功能增强与制图标准契合。新增饰面（Finish）特征，可记录材料涂层、热处理、表面加工等制造工艺，并与模型状态协同管理。标记（Mark）命令现支持非共面草图，可将草图几何投影或缠绕至复杂曲面。三维管路设计支持自定义角度弯头，不再局限于45度或90度。矩形阵列增强支持选择回转面定义方向，环形阵列新增增量和均分定位方式。三维环境可直接创建3D焊接符号并关联至工程图，修订云形从SDK移至工程图环境成为完整对象。本文提供Inventor Pro 2024中文版安装包获取方式及安装要点，帮助用户在Windows系统上顺利完成软件部署。

一、Inventor Pro 2024 核心新增与优化功能

（一）设计意图增强

• 饰面（Finish）特征（全新）：新增“饰面”特征，不仅可指定零件、组件和装配的外观，还可记录真实世界的制造工艺，如材料涂层、热处理、表面加工和油漆。所有应用的饰面均列在浏览器的新“饰面”文件夹中，可重新排序、抑制、重命名或删除。饰面参数可在“参数”对话框中访问，并可用于工程图注释，自动随模型更新。

• 标记（Mark）命令增强：现支持使用非共面草图定义标记几何，可将草图折绕或投影至非平面。对于复杂面使用“投影”选项，对于简单曲面使用“折绕”选项，极大扩展了标记功能的应用范围。

（二）专业级功能增强

• 矩形阵列增强：现在可选择回转面（圆柱面或圆锥面）定义元件阵列的方向，“阵列元件”命令使用面轴线定义阵列方向，可使用标准控制翻转方向。

• 环形阵列增强：元件的环形阵列新增增量和均分定位方式，提供更灵活的阵列控制。

• 自定义弯头（管路设计）：在刚性管路中，现在可应用自定义角度弯头，不再局限于45度或90度。拖曳至45度或90度位置时自动放置刚性弯头，拖曳至其他角度时放置自定义弯头。“粗細管型式”对话框新增“45度自訂彎頭”、“90度自訂彎頭”样式。

• 自定义环境影像支持：自訂HDR和EXR影像與IBL照明型式的工作流程大幅改進，CPU和GPU光跡追蹤均支援。可將環境影像儲存在本端或網路資料夾，建立新照明型式並使用自訂環境影像。

（三）2D和3D制图实践契合

• 3D焊接符号：现可作为3D注释类型在零件或装配模型中创建和编辑焊接符号，在工程图中可检索关联符号。3D焊接符号包含在导出至3D PDF、DWF和共享视图的操作中。

• 修订云形：从SDK移至工程图环境，成为完整Inventor对象。可添加至图纸或视图、移动、添加或删除顶点，使用“样式编辑器”管理格式。

• 边缘符号：新增基于ISO 13715:2019标准的“边符号”指令，在“注释”页签的“符号”面板中可用。

• 注释增强：

  • 所有3D注释放置在模型浏览器中的文件夹内，可通过文件夹右键菜单“隐藏所有注释”批量控制

  • 孔注释和标注现支持“包裹需求”修改子

  • 3DA螺纹注释现在高亮显示所有与螺纹特征相关的面

  • 特徵控制注释现支援「全部」修改子

  • 根據DIN EN ISO 55455標準，注释比例下拉清單新增1:5比例

（四）客户驱动的改进

• 定向最小边界框：在衍生零件、衍生装配和简化装配时，新增“定向最小边界框”选项，可获取零件或装配的定向最小边界框。

• 边界框参数：简化装配并用包络替换元件时，可选择定向最小边界框选项，并在属性面板和图形窗口中设置“Edge A”、“Edge B”、“Edge C”值。

• 装配剖视图：剖视图定义保留在设计视图表达中，可右键视图表达节点轻松编辑或抑制剖视图。

• 大型装配性能：拖动剖视图平面时可控制剖切端盖预览，端盖可见性默认设置为当零件数量小于等于500时显示。

（五）转换器与互操作性

• UCS支持：JT和STEP导入时均支持包含UCS（用户坐标系）的选项。

• OBJ导入性能：打开OBJ文件时的性能已改进。

• SolidEdge支持：新增对读取SolidEdge 2023的支持。

• Parasolid更新：新增对导入和导出Parasolid版本35的支持。

• Fusion 360互操作性：可在Inventor中将零件文件发送至Fusion 360并创建手动检验任务。

二、Inventor Pro 2024 安装教程

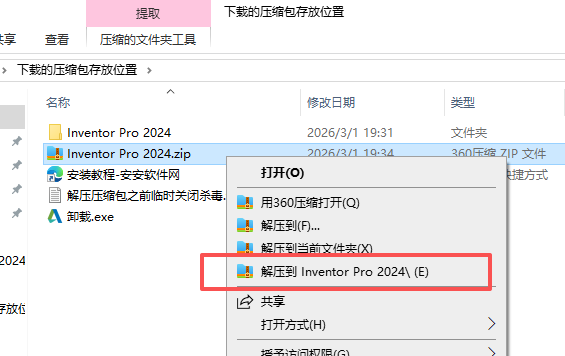

1. 下载好压缩包，右键先解压

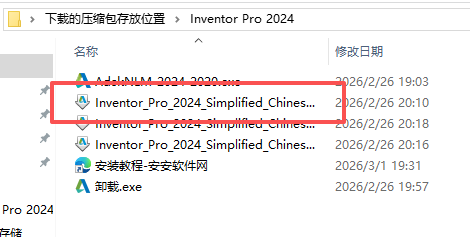

2. 双击打开如图

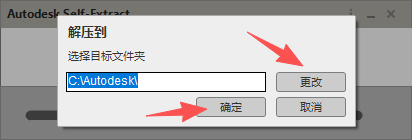

3. 点击更改，选择个位置
4. 点击下一步

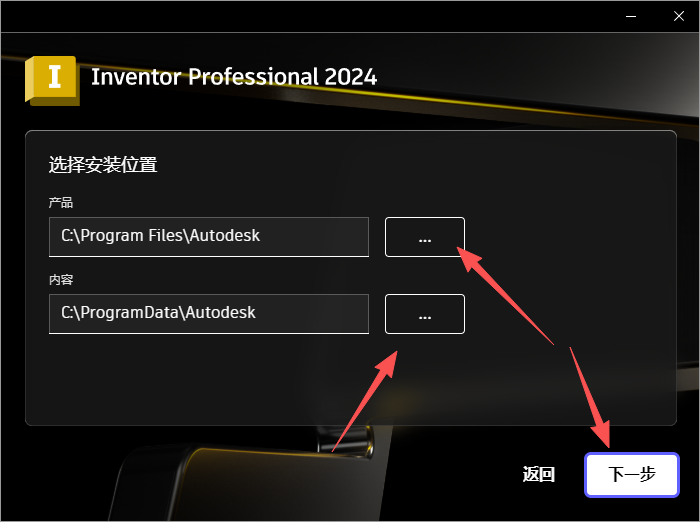

5. 选择安装位置

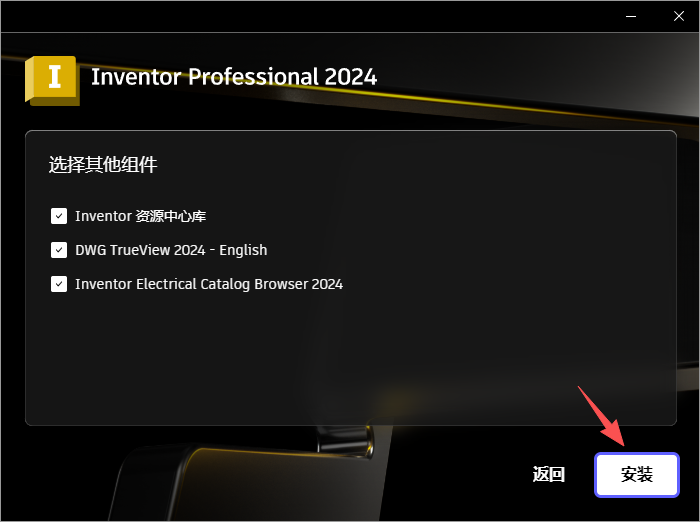

6. 点击安装

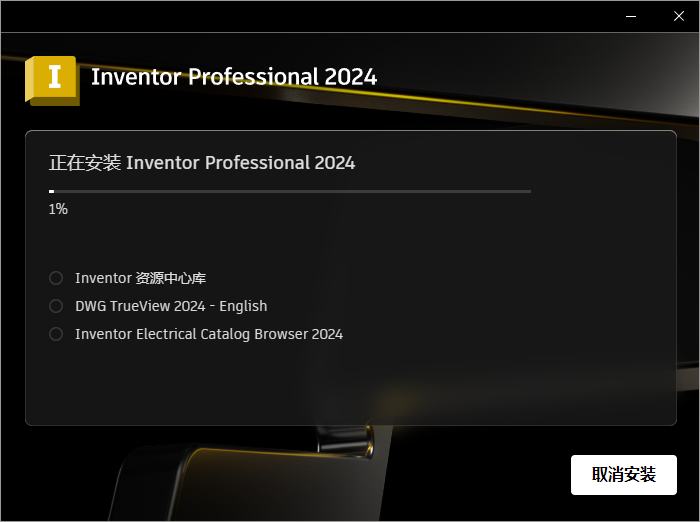

7. 等待安装

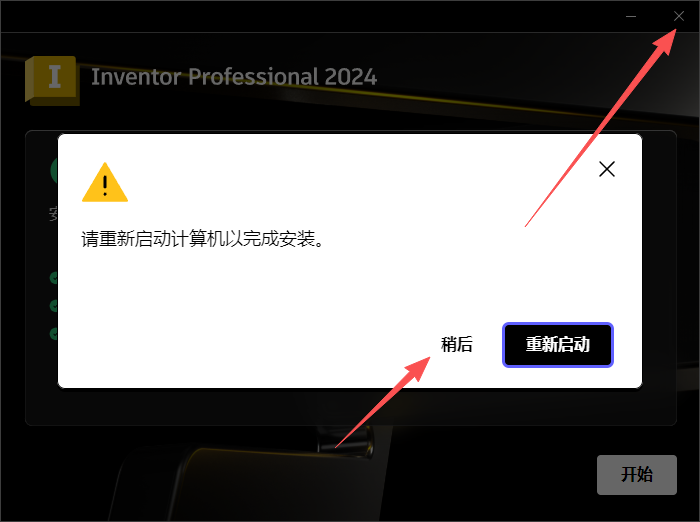

8. 关闭界面

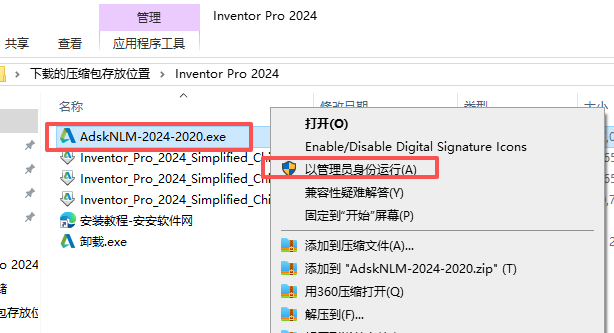

9. 返回到解压的文件夹，右键运行如图
10. 出现OK

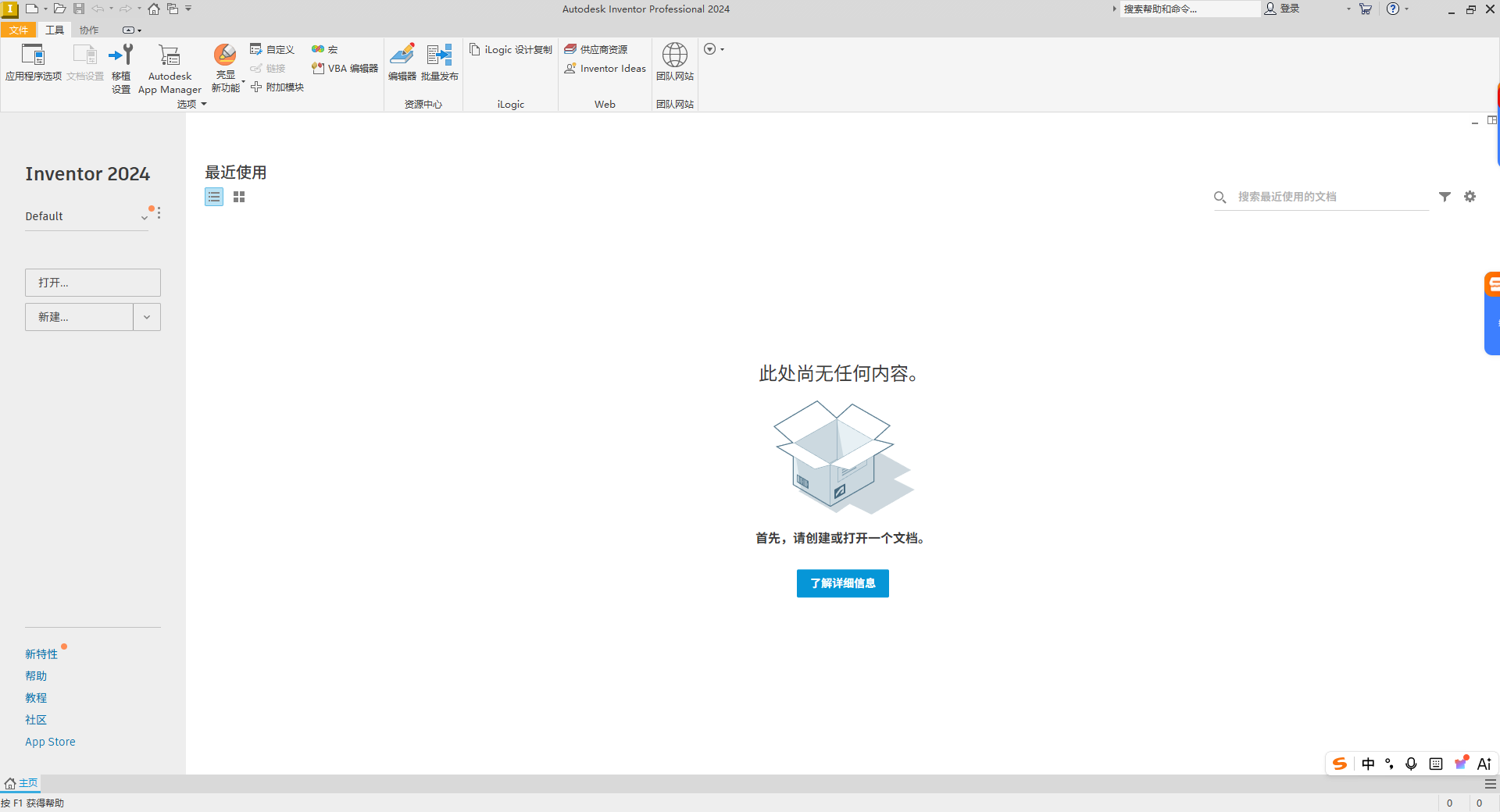

11. 双击启动

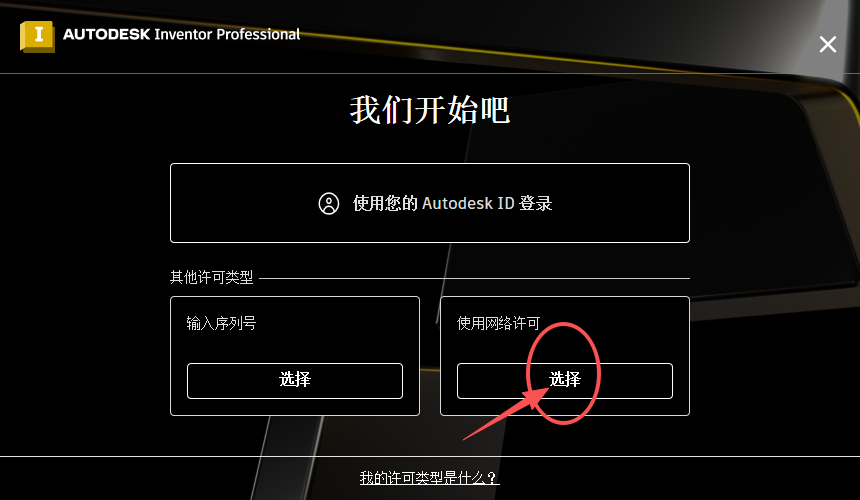

12. 选择如图

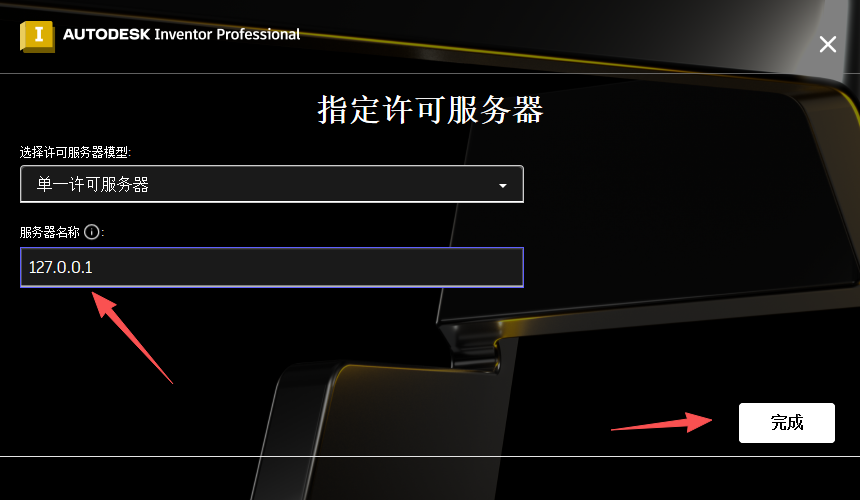

13. 输入如图
14. 完成

三、Windows 系统硬件配置要求

四、核心操作与新版功能精细化配置

（一）饰面（Finish）特征操作指南

功能概述：饰面特征用于记录零件表面的制造工艺，如涂层、热处理、表面加工等。

操作步骤：

1. 在零件或装配环境中，选择要应用饰面的面。

2. 点击“三维模型”选项卡 > “饰面”命令。

3. 在饰面特性面板中：

   • 名称：输入饰面名称

   • 外观：选择关联的外观显示

   • 参数：系统自动为每个饰面设置生成参数

4. 完成创建后，饰面显示在浏览器的新“饰面”文件夹中。

5. 管理饰面：可在浏览器中右键饰面节点进行抑制、重命名、删除或重新排序。

6. 工程图应用：在工程图“引线文字”和“设置文字格式”对话框中，新增“参数-饰面”类别，可将饰面信息用于图纸注释。

（二）标记（Mark）命令增强操作

功能概述：现支持在非平面表面上创建标记特征。

操作步骤：

1. 创建非共面草图：在目标曲面附近创建草图平面，绘制标记几何。

2. 应用Mark命令：点击“三维模型”选项卡 > “Mark”命令。

3. 选择投影方式：

   • 复杂曲面：选择“投影”选项

   • 简单弯曲曲面：选择“折绕”选项

4. 设置参数：输入蚀刻深度、方向等。

5. 完成创建：标记将沿曲面生成。

（三）自定义弯头管路设计

功能概述：刚性管路中支持自定义角度弯头，不再局限于45度或90度。

操作步骤：

1. 激活自定义弯头样式：在“粗細管型式”对话框中，选择支持自定义弯头的样式。

2. 开始布线：在“布线”对话框中，勾选“自定义弯头”选项。

3. 调整弯头角度：

   • 使用弯箭头操控点拖曳

   • 或直接输入角度值

4. 弯头类型自动判断：

   • 拖曳至45度或90度位置 → 自动放置刚性弯头

   • 拖曳至其他角度 → 自动放置自定义弯头

（四）矩形阵列方向增强

功能概述：现可选择回转面定义阵列方向。

操作步骤：

1. 点击“阵列” > “矩形阵列”。

2. 选择要阵列的元件。

3. 定义方向：

   • 选择圆柱面或圆锥面

   • 系统自动使用面轴线定义阵列方向

4. 使用方向控制翻转方向。

5. 设置阵列数量和间距，完成创建。

（五）3D焊接符号创建与工程图检索

功能概述：在三维模型中直接创建焊接符号，并在工程图中自动检索。

操作步骤：

1. 在三维模型中创建：

   • 在零件或装配环境中，点击“注释”选项卡 > “焊接符号”。

   • 选择焊缝位置，输入焊接参数。

   • 完成创建，符号显示在浏览器注释文件夹中。

2. 在工程图中检索：

   • 创建基础视图后，使用“检索注释”命令。

   • 勾选“焊接符号”，三维焊接符号将自动显示在工程视图中。

（六）修订云形操作

功能概述：修订云形现为完整Inventor对象，可在工程图中直接创建和管理。

操作步骤：

1. 在工程图环境中，点击“注释”选项卡 > “修订云形”。

2. 放置方式：

   • 点击放置起始点，移动鼠标绘制云形路径

   • 点击添加顶点，双击完成绘制

3. 编辑修订云形：

   • 选择云形，拖动顶点调整形状

   • 右键可添加或删除顶点

   • 使用“样式编辑器”管理线型和颜色

4. 移动：可直接拖动整个云形到新位置。

五、实操案例：工业齿轮箱设计

案例基础信息

• 设计类型：工业齿轮箱箱体设计

• 核心功能：饰面特征、模型状态、自定义弯头、3D焊接符号

• 最终交付：三维模型、带制造信息的工程图

步骤 1：齿轮箱基础建模

• 使用拉伸、旋转、打孔等命令创建齿轮箱主体。

• 添加轴承座孔、安装凸台、加强筋、螺纹孔等特征。

步骤 2：创建饰面特征记录制造工艺

• 在轴承孔内表面创建饰面“精加工-磨削”，关联光滑外观。

• 在箱体外部创建饰面“底漆+面漆”，关联指定颜色外观。

• 在齿轮接触面创建饰面“渗碳淬火-HRC58-62”，关联热处理标注。

• 在浏览器中查看所有饰面，按工艺流程排序。

步骤 3：创建模型状态管理制造阶段

• 创建模型状态：

  • Casting：抑制所有机加工特征和饰面

  • Machined：解除抑制特征，添加“精加工-磨削”饰面

  • Painted：在Machined基础上添加“底漆+面漆”饰面

  • Final：所有特征和饰面激活

步骤 4：管路设计

• 进入粗細管环境，激活自定义弯头样式。

• 在齿轮箱润滑管路中布线，调整弯头至38度，自动生成自定义弯头。

步骤 5：添加3D焊接符号

• 在箱体与端盖连接处创建焊缝，添加3D焊接符号标注焊接要求。

• 焊接符号显示在模型浏览器注释文件夹中。

步骤 6：创建工程图并检索注释

• 为Final状态创建工程图。

• 使用“检索注释”命令，自动提取3D焊接符号和饰面参数。

• 在技术要求中添加饰面参数引用。

六、高频快捷键大全

七、常见问题解答

（一）安装与启动问题

Q1：安装失败，提示“.NET Framework”或“VC++”版本不符怎么办？
A：前往微软官网下载并安装对应版本的“.NET Framework”和“Visual C++ Redistributable”，然后重新运行安装程序。

Q2：启动软件时卡在加载界面或提示“许可检出超时”？
A：检查网络连接，尝试以管理员身份运行软件。检查许可证服务器是否开启，暂时关闭防火墙。

（二）功能使用问题

Q3：饰面特征创建后如何在工程图中显示？
A：在工程图“引线文字”对话框中，选择“参数-饰面”类别，插入对应的饰面参数。

Q4：标记命令无法在曲面上生成正确几何？
A：检查曲面复杂度，尝试先分割成较小区域。在Mark命令中切换“投影”和“折绕”选项。

Q5：自定义弯头选项为灰色不可用？
A：确保在“粗細管型式”对话框中激活支持自定义弯头的样式，并在布线时勾选“自定义弯头”选项。

Q6：3D焊接符号无法在工程图中检索？
A：确保焊接符号已保存在三维模型中。在工程图视图属性中，勾选“检索注释”并选中“焊接符号”。

（三）性能与兼容性问题

Q7：处理大型装配体时性能缓慢如何优化？
A：使用模型状态创建简化版本，抑制不必要的约束和特征，使用定向最小边界框简化衍生零件。

Q8：Inventor Pro 2024能否打开旧版本文件？
A：可以兼容Inventor 2016及更高版本创建的文件，打开时会自动迁移。

Q9：导入STEP文件时UCS未显示？
A：在导入选项中，确保勾选“包括UCS”选项。

Q10：OBJ文件打开速度慢？
A：建议更新至最新补丁以获得最佳体验。
