一、CASS 9.0 核心功能与创新升级
1. 2007 国标图式全面支持与符号库优化
- 内置 2007 国标图式：完整适配 GB/T 20257.1-2007《国家基本比例尺地图图式 第 1 部分：1:500 1:1000 1:2000 地形图图式》
- 图式转换工具：支持 95 图式与 07 图式之间的批量转换，自动更新地物符号与注记样式
- 符号库扩展：新增三维地形符号、市政管线专用符号，支持自定义符号创建与管理
- 注记规范化升级：优化高程注记、地物注记样式，支持批量修改注记参数，提升成果规范性
- 土地分类代码更新：内置第二次全国土地调查分类代码库，支持按权属性质、土地用途自动匹配代码
2. 属性面板与图层管理系统革新
- 全新属性面板设计：元素信息更丰富，参数设置更方便，支持实时编辑地物属性
- 快速选择功能新增：基于图层、颜色、线型、地物编码等多条件组合查询，使检索更加准确、快速
- 图层管理优化：新增图层过滤器、图层状态保存与恢复功能，提升图层管理效率
- 属性数据完整保留：支持矢量数据属性表完整读写，确保地籍、管线等属性信息不丢失
3. 三维地形分析与 DTM 功能强化
- DTM 构建算法升级：基于高程点数据自动构建三角网，支持断裂线精确拟合，复杂地形适配性提升
- 等高线生成优化：支持等高线平滑处理、注记自动生成与断裂线精确拟合，生成效率提升 30%
- 地形分析功能扩展：新增坡度分析、坡向计算、土方量计算模块，支持方格网法、三角网法、断面法等多种土方计算方式
- 三维可视化增强：支持三维地形模型生成与浏览，提供三维视角切换与缩放功能
4. 地籍测绘与权属管理流程优化
- 宗地拓扑关系强化：支持权属线自动闭合、界址点自动编号、宗地面积自动计算，相邻宗地界址线自动接边
- 土地分类智能匹配：内置第二次全国土地调查分类代码库，支持按权属性质、土地用途自动匹配代码
- 宗地图生成优化：自动生成界址点坐标表、面积计算表，满足地籍调查成果归档要求
- 权属查询与统计增强：支持按权属人名称、宗地编号等多条件查询，提供分类面积统计与汇总功能
5. 工程测量与土方计算能力提升
- 多算法土方计算：提供方格网法、DTM 法、断面法、等高线法等多种土方计算方式，适配不同地形条件
- 道路设计功能优化：支持道路中线设计、纵横断面生成、路基土方量计算，适配公路、铁路等线性工程测量需求
- 水利工程应用扩展：提供河道断面测量、水库库容计算、堤坝土方量分析工具，满足水利工程规划设计要求
- 管线测量功能强化：支持地下管线探测数据导入、管线属性编辑与三维可视化，适配城市地下管网普查项目

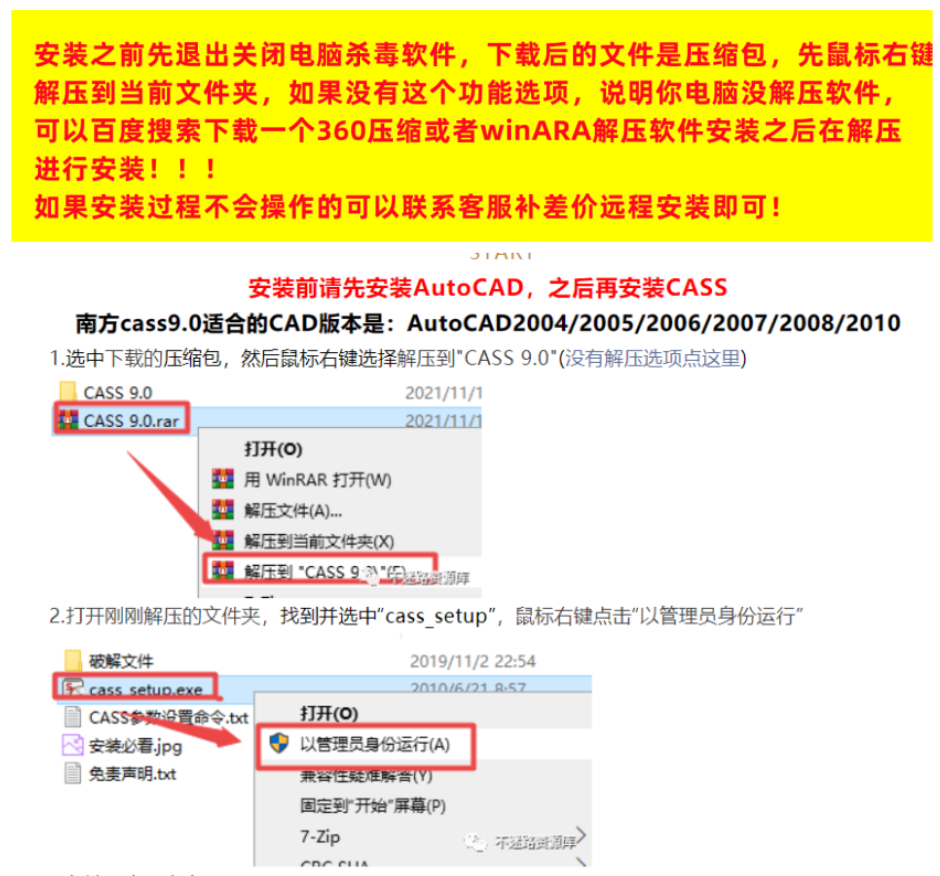

二、极简安装教程
- 安装 AutoCAD 2002-2010（推荐 2008/2010 32 位版），确保路径为纯英文
- 完整解压 CASS 9.0 安装包到英文文件夹，勿在压缩包内直接安装
- 右键以管理员身份运行 setup.exe，同意协议后选择纯英文安装路径
- 勾选对应 CAD 版本，等待自动安装完成
- 先不运行软件，找到补丁文件夹，将补丁复制到安装根目录替换原有文件
- 安装软件狗驱动，确保驱动程序与操作系统版本匹配
- 重启电脑，打开 CASS，能正常显示专属工具栏、无报错，即为安装成功
三、CASS 9.0 核心模块详解
1. 数据采集与导入模块
野外测量数据处理核心平台，支持全站仪、GPS-RTK 等主流测量设备数据直接导入（.dat 格式），自动识别地物编码并匹配 07 国标图式符号
提供数据预处理工具，包括坐标转换、数据过滤、编码修正，确保数据准确性
支持批量导入多个数据文件，自动合并重复点，提升数据整合效率
与南方测绘数据采集软件无缝对接，支持实时数据传输与同步编辑
2. 地形编辑与成图模块
基于 AutoCAD 绘图引擎，提供丰富的地物编辑工具，包括移动、复制、旋转、缩放、镜像等基础操作
支持地物批量修改，包括符号替换、图层调整、属性编辑，提升内业处理效率
等高线生成功能强大，基于 DTM 自动构建三角网，支持等高线平滑处理、注记自动生成与断裂线精确拟合
提供地形分析工具，包括坡度分析、坡向计算、土方量计算，满足工程设计需求
3. 地籍测绘与权属管理模块
宗地拓扑关系强化，支持权属线自动闭合、界址点自动编号、宗地面积自动计算，相邻宗地界址线自动接边
土地分类智能匹配，内置第二次全国土地调查分类代码库，支持按权属性质、土地用途自动匹配代码
宗地图生成优化，自动生成界址点坐标表、面积计算表，满足地籍调查成果归档要求
权属查询与统计增强，支持按权属人名称、宗地编号等多条件查询，提供分类面积统计与汇总功能
4. 工程测量与土方计算模块
多算法土方计算，提供方格网法、DTM 法、断面法、等高线法等多种土方计算方式，适配不同地形条件
道路设计功能优化，支持道路中线设计、纵横断面生成、路基土方量计算，适配公路、铁路等线性工程测量需求
水利工程应用扩展，提供河道断面测量、水库库容计算、堤坝土方量分析工具，满足水利工程规划设计要求
管线测量功能强化，支持地下管线探测数据导入、管线属性编辑与三维可视化，适配城市地下管网普查项目
四、系统配置要求
最低配置
系统：32 位 / 64 位 Windows XP/Vista/7 专业版 / 企业版
处理器：Intel/AMD 双核处理器（支持 SSE2 指令集）
运行内存：2GB 及以上（单项目基础成图）
硬盘空间：5GB（含 AutoCAD 安装空间），预留 2GB 存放测量数据
显卡：集成显卡（支持 DirectX 9.0c），1024×768 分辨率显示器
额外说明：需安装 AutoCAD 2002-2010（推荐 2008/2010 32 位版），Microsoft Visual C++ 2008 Redistributable
网络：支持许可证服务器连接（单机版无需网络），软件狗驱动安装需要联网验证
推荐配置
系统：32 位 / 64 位 Windows 7 专业版 / 企业版
处理器：Intel Core i3/i5 或 AMD 速龙 II / 羿龙 II 四核及以上（支持 SSE4 指令集）
运行内存：4GB 起步，大型项目 / 三维地形分析建议 8GB
硬盘：128GB 及以上 SSD 固态硬盘，提升数据读写与软件启动速度
显卡：NVIDIA GT 610 及以上 2GB 显存独立显卡，支持硬件加速
显示器：双屏高清显示（1920×1080 分辨率），支持多视图并行操作
网络：稳定宽带，支持在线更新与数据共享，软件狗驱动安装需要联网验证
语言支持
内置官方简体中文界面，全中文菜单、中文操作提示、中文帮助文档
无需额外加载语言包，规避汉化乱码问题
工作目录与安装路径建议使用英文，提升运行稳定性与文件兼容性
五、完整官方快捷键（分行 无简化）
核心环境导航快捷键
Ctrl+0：激活命令行窗口
Ctrl+1：激活特性面板（修改对象属性）
Ctrl+2：激活设计中心（ADCENTER）
Ctrl+3：激活工具选项板
Ctrl+4：激活图纸集管理器
Ctrl+Tab：切换打开的图形文件
Ctrl+Page Down：移至下一个布局选项卡
Ctrl+Page Up：移至上一个布局选项卡
F9：显示 / 隐藏命令行窗口
CASS 专用快捷键
G：生成等高线（基于三角网）
S：展高程点（绘图处理菜单）
P：展野外测点点号（绘图处理菜单）
Z：绘制权属线（地籍菜单）
T：土地分类面积统计（地籍菜单）
D：绘制宗地图框（地籍菜单）
H：土方量计算（工程应用菜单）
B：批量打印（文件菜单）
V：查看实体编码（工具菜单）
R：重新生成图形（REGEN）
AA：快速选择（工具菜单，9.0 新增）
KK：查询坎高（地形菜单，9.0 优化）
X：多功能复合线（绘图菜单，9.0 优化）
B：自由连接（编辑菜单，9.0 优化）
RR：符号重新生成（符号菜单，9.0 新增）
编辑操作快捷键
Ctrl+Z：撤销上一步操作
Ctrl+Y：恢复重做操作
Ctrl+X：剪切选中内容
Ctrl+C：复制选中内容
Ctrl+V：粘贴复制内容
Ctrl+A：全选当前图形内容
F2：重命名对象
Tab：循环切换对象选择
Shift+Tab：反向循环切换对象选择
Ctrl+F：查找文本
Ctrl+H：替换文本
F5：刷新视图
F8：正交模式开关
F3：对象捕捉开关
F10：极轴追踪开关
F11：对象捕捉追踪开关
地形地籍专用快捷键
J：绘制界址点（地籍菜单）
K：界址点编号（地籍菜单）
L：宗地面积计算（地籍菜单）
M：地物匹配（图形处理菜单）
N：图层管理（格式菜单，9.0 优化）
O：线型管理（格式菜单）
Q：查询坐标（工具菜单）
W：查询距离（工具菜单）
E：查询面积（工具菜单）
U：undo（撤销）
数据处理快捷键
Ctrl+I：导入测量数据（.dat 格式）
Ctrl+E：导出数据（支持 Shapefile、MapInfo 格式）
Ctrl+L：加载编码库（工具菜单）
Ctrl+S：保存图形文件
Ctrl+P：打印图形文件
Ctrl+N：新建图形文件（无效时在 OP 选项中调整）
Ctrl+O：打开图形文件
Ctrl+X：剪切选中内容
Ctrl+C：复制选中内容
Ctrl+V：粘贴复制内容
六、常见问题及解决方法
-
软件启动失败、与 CAD 版本不兼容
确认已安装 AutoCAD 2002-2010（推荐 2008/2010 32 位版），CASS 9.0 不支持 64 位 CAD
以管理员身份运行软件，关闭防火墙与杀毒软件拦截
检查安装路径是否为纯英文，中文路径会导致启动失败
重新安装 CASS 补丁，确保补丁文件完整并正确替换安装目录文件
在 CAD 中执行 “reinit” 命令，勾选 PGP 文件重新初始化快捷键设置
-
测量数据导入失败、地物编码不匹配
检查数据文件格式是否为.dat，确保文件完整无损坏
确认数据文件中地物编码与 CASS 9.0 编码库一致（07 版图式编码），使用 “加载编码库” 功能导入自定义编码
在命令行输入 “ddptype” 命令，调整点号样式，确保高程点可见
使用 “数据检查” 工具，修复数据文件中坐标错误、编码错误等问题
确保测量数据坐标系统与 CASS 当前坐标系统一致，必要时进行坐标转换
-
等高线生成异常、三角网构建失败
检查高程点数据是否完整，删除重复点、异常点，确保数据准确性
添加断裂线（如道路、河流、陡坎等），避免等高线穿越地物
调整三角网构建参数，增大或减小三角网边长限制，适配地形复杂度
使用 “三角网修改” 工具，手动调整不合理的三角网边，确保等高线平滑
确认当前图层为 “等高线” 层，避免图层被冻结或锁定
-
地籍成图拓扑错误、宗地面积异常
检查权属线是否闭合，使用 “权属线闭合检查” 工具修复未闭合宗地
确保界址点编号连续，使用 “界址点自动编号” 功能重新编号
检查土地分类代码是否正确（第二次全国土地调查分类代码），使用 “土地分类代码匹配” 工具修正
调整宗地图生成参数，确保比例尺、坐标表等设置正确
使用 “拓扑错误检查” 工具，修复重叠 / 缝隙等拓扑问题
-
软件运行缓慢、图纸文件过大
使用 “purge” 命令清理图纸中多余图层、标注样式、文字类型等
关闭不必要的对象捕捉模式，减少实时计算量
将图纸保存为低版本 DWG 格式，减小文件大小
优化 CAD 系统变量，如 “REGENMODE” 设为 0，减少自动重生成
升级硬件配置，特别是内存与硬盘，使用 SSD 提升数据读写速度
七、实操应用落地案例
7.1 实操一：平原地形图绘制与等高线生成（07 版图式）
1 启动 CASS 9.0，新建图形文件，设置坐标系统为 CGCS2000，比例尺 1:1000，选择 07 版图式
2 执行 “数据→读全站仪数据” 命令，导入野外测量.dat 文件，自动展高程点与测点点号
3 执行 “绘图处理→建立 DTM” 命令，选择高程点数据，添加断裂线（道路、河流）
4 执行 “等高线→生成等高线” 命令，设置等高距为 1 米，选择平滑处理，生成等高线
5 执行 “等高线→等高线注记” 命令，自动生成等高线高程注记
6 编辑地物符号，匹配 07 国标图式，添加植被、居民地、交通等要素
7 执行 “图幅整饰→标准图框” 命令，生成国标图框，添加比例尺、指北针、图例等
8 输出 DWG/DXF 格式图纸，提交成果归档
7.2 实操二：城镇地籍调查与宗地图生成（第二次土地调查）
1 启动 CASS 9.0，新建图形文件，设置坐标系统为地方坐标系，比例尺 1:500，选择 07 版图式
2 执行 “地籍→绘制权属线” 命令，导入带有界址点坐标与编码的测量数据
3 执行 “地籍→界址点自动编号” 命令，按顺时针方向为界址点编号
4 执行 “地籍→宗地面积计算” 命令，自动计算宗地面积并注记，使用第二次土地调查分类代码
5 执行 “地籍→土地分类面积统计” 命令，按土地用途分类统计面积
6 执行 “地籍→绘制宗地图框” 命令，设置宗地图比例尺为 1:200，选择单块宗地生成
7 编辑宗地图，添加界址点坐标表、面积计算表、权属人信息等要素
8 批量生成所有宗地宗地图，输出 PDF 格式文件，用于地籍调查成果归档
7.3 实操三：道路工程土方量计算与可视化
1 启动 CASS 9.0，新建图形文件，设置坐标系统与道路设计一致，比例尺 1:2000
2 执行 “工程应用→导入高程数据” 命令，导入全站仪测量的高程点数据与道路中线数据
3 执行 “工程应用→土方量计算→方格网法” 命令，设置方格网边长为 5 米，输入设计高程
4 对比 DTM 法、断面法计算结果，选择最优算法，确保土方量计算精度
5 执行 “工程应用→土方量可视化” 命令，生成土方挖填彩色图，直观展示挖填区域
6 生成土方量计算表，包含各方格挖填方量、总面积、总土方量等信息
7 优化道路设计参数，调整坡度与高程，将土方平衡率控制在 95% 以上
8 输出道路设计图与土方量计算报告，提交工程设计审核
