一、CASS 10.1 核心功能与智能升级
1. 大影像加载与管理技术突破
- 秒级加载 3GB 级影像：内置大影像加载引擎，突破 AutoCAD 平台限制，无需第三方插件即可加载超过 1GB 的 3 波段 RGB 影像
- 影像处理功能增强：提供拉伸方式调整、影像纠正、裁剪与拼接工具，增强影像显示控制能力
- 影像坐标匹配：支持影像与矢量数据坐标系统自动匹配，实现影像与地形数据精准叠加
- 多源影像融合：支持卫星影像、航空影像、无人机影像等多源数据融合，适配不同测绘场景需求
- 影像轻量化处理：支持影像金字塔构建，提升大影像浏览流畅度，降低内存占用
2. 新国标图式全面支持与一键转换
- 内置 2017 国标图式：完整适配 GB/T 20257.1-2017《国家基本比例尺地图图式 第 1 部分：1:500 1:1000 1:2000 地形图图式》
- 一键图式转换：支持 95 图式、07 图式与 17 图式之间的批量转换，自动更新地物符号与注记样式
- 符号库优化：新增无人机航测专用符号、三维地形符号，支持自定义符号创建与管理
- 注记规范化升级：优化高程注记、地物注记样式，支持批量修改注记参数，提升成果规范性
3. GIS 数据交互能力全面提升
- 无需 ArcGIS 读写 SHP/MDB：内置 SHP/MDB 数据读写引擎，直接导入导出 GIS 格式数据，与 ArcGIS、MapGIS 等平台无缝交互
- 属性数据完整保留：支持矢量数据属性表完整读写，确保地籍、管线等属性信息不丢失
- 坐标系统自动转换：内置北京 54、西安 80、CGCS2000 等常用坐标系，支持七参数、四参数坐标转换
- 空间分析功能扩展：新增缓冲区分析、叠加分析、网络分析工具，提升 GIS 数据处理能力
4. 地籍测绘与不动产登记适配升级
- 不动产单元编码自动生成：内置不动产单元编码规则，支持按权属性质、土地用途自动生成编码
- 界址点智能匹配：支持界址点坐标自动匹配、编号自动生成，相邻宗地界址线自动接边
- 地籍流程优化：简化属性录入流程，支持批量导入地籍属性数据，提升内业处理效率
- 宗地图生成智能化：自动生成界址点坐标表、面积计算表、不动产单元信息表，满足不动产登记要求
- 权属查询与统计增强：支持按不动产单元编码、权属人名称等多条件查询，提供分类面积统计与汇总功能
5. 工程测量与土方计算能力强化
- 多算法土方计算：提供方格网法、DTM 法、断面法、等高线法等多种土方计算方式，适配不同地形条件
- 道路设计功能升级：支持道路中线设计、纵横断面生成、路基土方量计算，新增道路交叉口设计工具
- 水利工程应用扩展：提供河道断面测量、水库库容计算、堤坝土方量分析工具，支持水利工程三维可视化
- 管线测量功能优化：支持地下管线探测数据导入、管线属性编辑与三维可视化，适配城市地下管网普查项目
- 注记生成数据文件：新增工程应用 – 注记生成数据文件功能，将文字注记提取生成高程点坐标文件
6. 批量处理与自动化工具创新
- 批量展点 / 批量打印：支持批量展野外测点点号、高程点，批量打印多幅图纸，内业处理效率提升 50%
- 批量修改文本：支持批量修改地物注记、高程注记等文本内容，提升成果修改效率
- 自动图幅整饰：内置国标图框模板，自动生成比例尺、指北针、图例、测绘单位签章栏，支持批量输出
- 数据检查自动化：新增数据完整性检查、拓扑错误检查工具，实时预警数据错误，提升成果质量

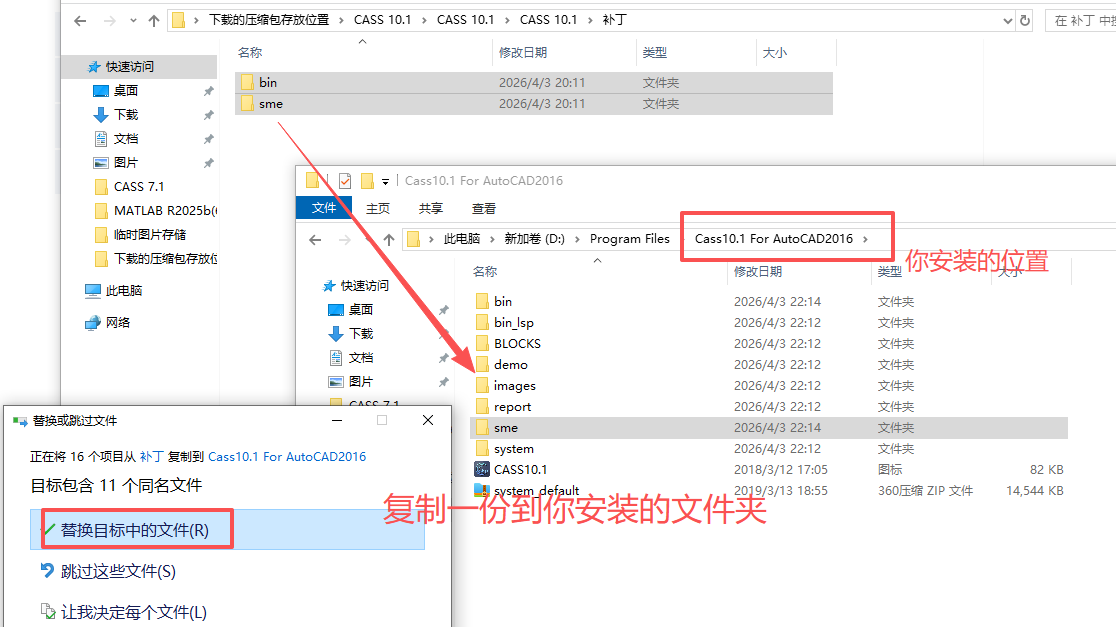

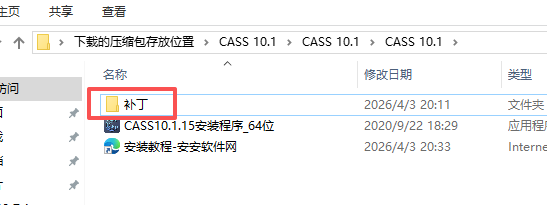

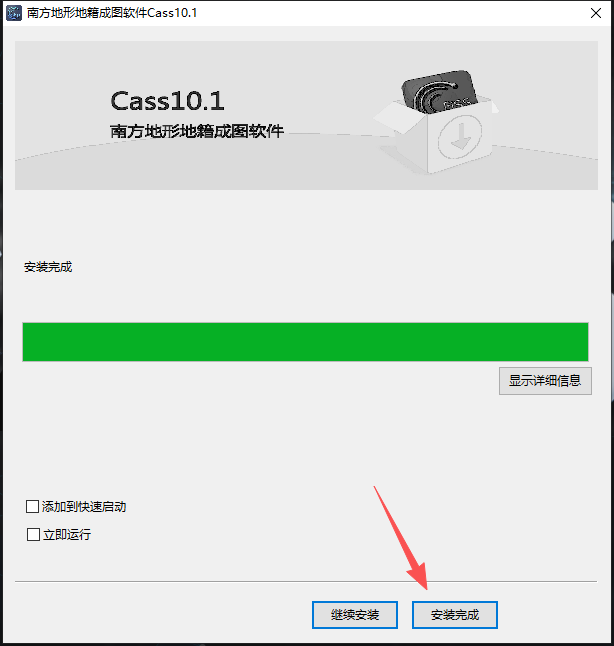

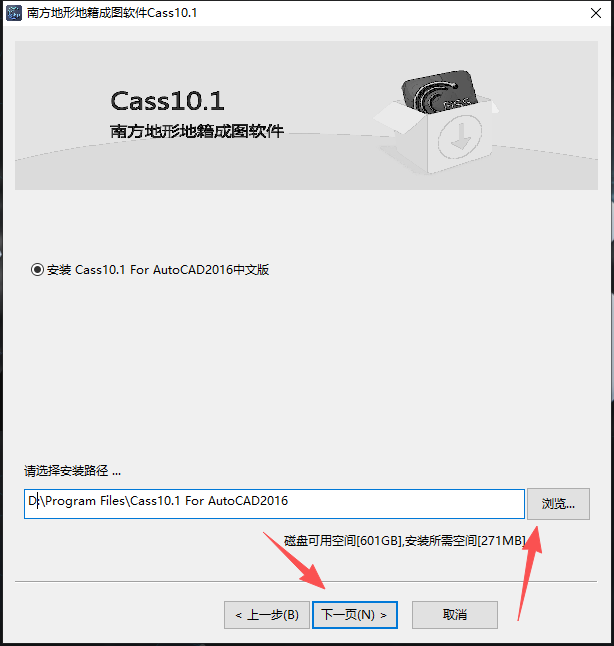

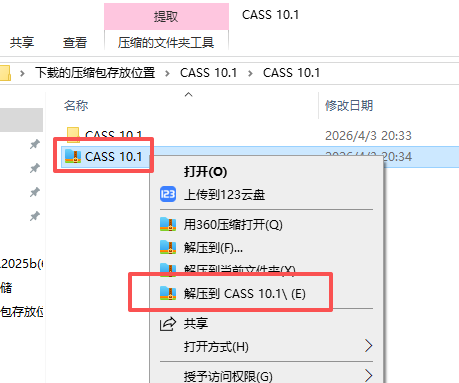

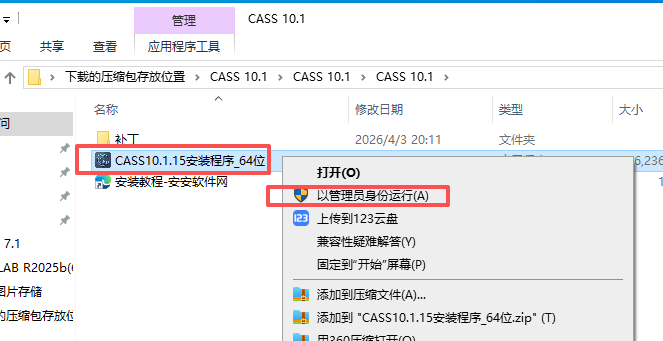

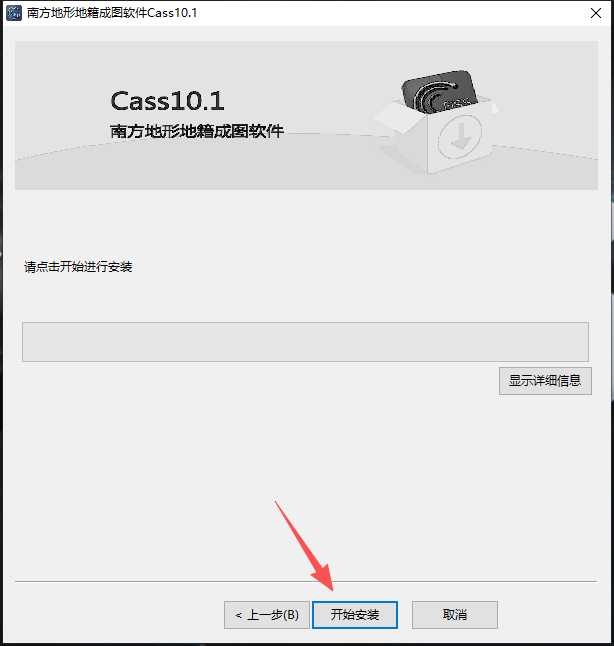

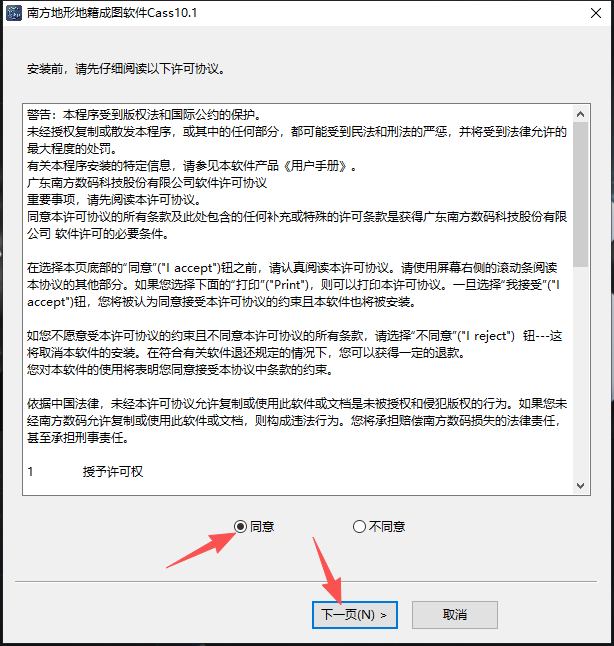

二、南方 CASS 10.1安装教程（10 字）
三、CASS 10.1 核心模块详解
1. 数据采集与导入模块
野外测量数据处理核心平台，支持全站仪、GPS-RTK 等主流测量设备数据直接导入（.dat 格式），自动识别地物编码并匹配国标图式符号
提供数据预处理工具，包括坐标转换、数据过滤、编码修正，确保数据准确性
支持批量导入多个数据文件，自动合并重复点，提升数据整合效率
与南方测绘数据采集软件无缝对接，支持实时数据传输与同步编辑
2. 地形编辑与成图模块
基于 AutoCAD 绘图引擎，提供丰富的地物编辑工具，包括移动、复制、旋转、缩放、镜像等基础操作
支持地物批量修改，包括符号替换、图层调整、属性编辑，提升内业处理效率
等高线生成功能强大，基于 DTM 自动构建三角网，支持等高线平滑处理、注记自动生成与断裂线精确拟合
提供地形分析工具，包括坡度分析、坡向计算、土方量计算，满足工程设计需求
3. 地籍测绘与不动产登记模块
不动产单元编码自动生成，支持按权属性质、土地用途自动生成编码
界址点智能匹配，支持界址点坐标自动匹配、编号自动生成，相邻宗地界址线自动接边
地籍流程优化，简化属性录入流程，支持批量导入地籍属性数据，提升内业处理效率
宗地图生成智能化，自动生成界址点坐标表、面积计算表、不动产单元信息表，满足不动产登记要求
权属查询与统计增强，支持按不动产单元编码、权属人名称等多条件查询，提供分类面积统计与汇总功能
4. 工程测量与土方计算模块
多算法土方计算，提供方格网法、DTM 法、断面法、等高线法等多种土方计算方式，适配不同地形条件
道路设计功能升级，支持道路中线设计、纵横断面生成、路基土方量计算，新增道路交叉口设计工具
水利工程应用扩展，提供河道断面测量、水库库容计算、堤坝土方量分析工具，支持水利工程三维可视化
管线测量功能优化，支持地下管线探测数据导入、管线属性编辑与三维可视化，适配城市地下管网普查项目
5. 影像处理与 GIS 数据交互模块
大影像加载与管理，支持秒级加载 3GB 级影像，提供影像处理与坐标匹配工具
GIS 数据交互，无需 ArcGIS 读写 SHP/MDB 数据，直接导入导出 GIS 格式数据，与 ArcGIS、MapGIS 等平台无缝交互
坐标系统自动转换，内置北京 54、西安 80、CGCS2000 等常用坐标系，支持七参数、四参数坐标转换
空间分析功能扩展，新增缓冲区分析、叠加分析、网络分析工具，提升 GIS 数据处理能力
四、系统配置要求
最低配置
系统：64 位 Windows 7/Windows 10/Windows 11
处理器：Intel/AMD 双核处理器（支持 SSE2 指令集）
运行内存：4GB 及以上（单项目基础成图）
硬盘空间：10GB（含 AutoCAD 安装空间），预留 5GB 存放测量数据
显卡：集成显卡（支持 OpenGL 3.0），1024×768 分辨率显示器
额外说明：需安装 AutoCAD 2010-2023（推荐 2016 版），Microsoft Visual C++ 2015-2022 Redistributable
网络：支持许可证服务器连接（单机版无需网络）
推荐配置
系统：64 位 Windows 10/11 专业版 / 企业版
处理器：Intel Core i5/i7 或 AMD 锐龙 5/7 四核及以上（支持 AVX 指令集）
运行内存：8GB 起步，大型项目 / 三维地形分析建议 16GB-32GB
硬盘：512GB 及以上 PCIe 固态硬盘（NVMe 优先），提升安装与数据读写速度
显卡：NVIDIA GTX 1650 及以上 4GB 显存独立显卡，支持硬件加速
显示器：双屏高清显示（2560×1440 分辨率），支持多视图并行操作
网络：稳定宽带，支持在线更新与数据共享
语言支持
内置官方简体中文界面，全中文菜单、中文操作提示、中文帮助文档
无需额外加载语言包，规避汉化乱码问题
工作目录与安装路径建议使用英文，提升运行稳定性与文件兼容性
五、完整官方快捷键（分行 无简化）
核心环境导航快捷键
Ctrl+0：激活命令行窗口
Ctrl+1：激活特性面板（修改对象属性）
Ctrl+2：激活设计中心（ADCENTER）
Ctrl+3：激活工具选项板
Ctrl+4：激活图纸集管理器
Ctrl+Tab：切换打开的图形文件
Ctrl+Page Down：移至下一个布局选项卡
Ctrl+Page Up：移至上一个布局选项卡
F9：显示 / 隐藏命令行窗口
CASS 专用快捷键
G：生成等高线（基于三角网）
S：展高程点（绘图处理菜单）
P：展野外测点点号（绘图处理菜单）
Z：绘制权属线（地籍菜单）
T：土地分类面积统计（地籍菜单）
D：绘制宗地图框（地籍菜单）
H：土方量计算（工程应用菜单）
B：批量打印（文件菜单）
V：查看实体编码（工具菜单）
R：重新生成图形（REGEN）
Y：图式转换（数据菜单，10.1 新增）
F：加载大影像（绘图处理菜单，10.1 新增）
W：读写 SHP 文件（数据菜单，10.1 新增）
Q：不动产单元编码生成（地籍菜单，10.1 新增）
E：注记生成数据文件（工程应用菜单，10.1 新增）
编辑操作快捷键
Ctrl+Z：撤销上一步操作
Ctrl+Y：恢复重做操作
Ctrl+X：剪切选中内容
Ctrl+C：复制选中内容
Ctrl+V：粘贴复制内容
Ctrl+A：全选当前图形内容
F2：重命名对象
Tab：循环切换对象选择
Shift+Tab：反向循环切换对象选择
Ctrl+F：查找文本
Ctrl+H：替换文本
F5：刷新视图
F8：正交模式开关
F3：对象捕捉开关
F10：极轴追踪开关
F11：对象捕捉追踪开关
地形地籍专用快捷键
J：绘制界址点（地籍菜单）
K：界址点编号（地籍菜单）
L：宗地面积计算（地籍菜单）
M：地物匹配（图形处理菜单）
N：图层管理（格式菜单）
O：线型管理（格式菜单）
Q：查询坐标（工具菜单）
W：查询距离（工具菜单）
E：查询面积（工具菜单）
U：undo（撤销）
影像与 GIS 数据快捷键
F：加载大影像（绘图处理菜单，10.1 新增）
W：读写 SHP 文件（数据菜单，10.1 新增）
X：影像纠正（绘图处理菜单，10.1 新增）
C：坐标转换（数据菜单，10.1 新增）
V：属性数据编辑（数据菜单，10.1 新增）
六、常见问题及解决方法
-
软件启动失败、与 CAD 版本不兼容
确认已安装 AutoCAD 2010-2023（推荐 2016 版），且与 CASS 版本匹配
以管理员身份运行软件，关闭防火墙与杀毒软件拦截
检查安装路径是否为纯英文，中文路径会导致启动失败
重新安装 CASS 补丁，确保补丁文件完整并正确替换安装目录文件
在 CAD 中执行 “reinit” 命令，勾选 PGP 文件重新初始化快捷键设置
-
大影像加载失败、显示异常
检查影像文件格式是否为 3 波段 RGB 影像，CASS 10.1 不支持 16 位及更高位深影像
确保影像文件路径为英文，中文路径会导致加载失败
调整影像拉伸方式，使用 “影像处理” 工具优化显示效果
升级显卡驱动，确保支持 OpenGL 3.0 及以上版本，提升影像显示性能
关闭不必要的对象捕捉模式，减少实时计算量，提升大影像浏览流畅度
-
SHP/MDB 数据导入失败、属性丢失
检查数据文件格式是否为标准 SHP/MDB 格式，确保文件完整无损坏
确认数据文件坐标系统与 CASS 当前坐标系统一致，必要时进行坐标转换
使用 “属性数据编辑” 工具，检查并修复属性表结构错误
更新 CASS 10.1 至最新版本，修复已知 GIS 数据交互兼容性问题
确保数据文件路径为英文，中文路径会导致属性读取失败
-
地籍成图拓扑错误、不动产单元编码异常
检查权属线是否闭合，使用 “权属线闭合检查” 工具修复未闭合宗地
确保界址点编号连续，使用 “界址点自动编号” 功能重新编号
检查不动产单元编码规则设置是否正确，使用 “编码规则设置” 工具修正
调整宗地图生成参数，确保比例尺、坐标表等设置正确
使用 “拓扑错误检查” 工具，修复重叠 / 缝隙等拓扑问题
-
软件运行缓慢、图纸文件过大
使用 “purge” 命令清理图纸中多余图层、标注样式、文字类型等
关闭不必要的对象捕捉模式，减少实时计算量
将图纸保存为低版本 DWG 格式，减小文件大小
优化 CAD 系统变量，如 “REGENMODE” 设为 0，减少自动重生成
升级硬件配置，特别是内存与硬盘，使用 SSD 提升数据读写速度
七、实操应用落地案例
7.1 实操一：大影像辅助山区地形图绘制
1 启动 CASS 10.1，新建图形文件，设置坐标系统为 CGCS2000，比例尺 1:1000
2 执行 “绘图处理→加载大影像” 命令，选择 3GB 级无人机影像，秒级加载并自动匹配坐标系统
3 执行 “数据→读全站仪数据” 命令，导入野外测量.dat 文件，自动展高程点与测点点号
4 执行 “绘图处理→建立 DTM” 命令，选择高程点数据，添加断裂线（道路、河流）
5 执行 “等高线→生成等高线” 命令，设置等高距为 2 米，选择平滑处理，生成等高线
6 以大影像为背景，编辑地物符号，匹配 2017 国标图式，添加植被、居民地、交通等要素
7 执行 “图幅整饰→标准图框” 命令，生成国标图框，添加比例尺、指北针、图例等
8 输出 DWG/DXF 格式图纸与 SHP 格式数据，提交成果归档
7.2 实操二：不动产登记地籍调查与宗地图生成
1 启动 CASS 10.1，新建图形文件，设置坐标系统为 CGCS2000，比例尺 1:500
2 执行 “地籍→绘制权属线” 命令，导入带有界址点坐标与编码的测量数据
3 执行 “地籍→界址点自动编号” 命令，按顺时针方向为界址点编号
4 执行 “地籍→不动产单元编码生成” 命令，按权属性质、土地用途自动生成编码
5 执行 “地籍→宗地面积计算” 命令，自动计算宗地面积并注记
6 执行 “地籍→绘制宗地图框” 命令，设置宗地图比例尺为 1:200，选择单块宗地生成
7 编辑宗地图，添加界址点坐标表、面积计算表、不动产单元信息表等要素
8 批量生成所有宗地宗地图，输出 PDF 格式文件与 SHP 格式数据，用于不动产登记
7.3 实操三：大型土方工程计算与可视化
1 启动 CASS 10.1，新建图形文件，设置坐标系统与工程设计一致
2 执行 “工程应用→导入高程数据” 命令，导入全站仪测量的高程点数据
3 执行 “工程应用→土方量计算→DTM 法” 命令，设置计算范围与设计高程
4 对比方格网法、断面法计算结果，选择最优算法，确保土方量计算精度
5 执行 “工程应用→土方量可视化” 命令，生成土方挖填三维彩色图，直观展示挖填区域
6 生成土方量计算表，包含各方格挖填方量、总面积、总土方量等信息
7 优化工程设计参数，调整设计高程，将土方平衡率控制在 95% 以上
8 输出土方量计算报告与三维可视化模型，提交工程设计审核
