ANSYS 2024 R2 中文版 多物理场仿真平台

一、Workbench 2024 R2 全新核心升级功能

1. 平台级创新与 AI 融合

• TwinAI 数字孪生引擎：新增 Ansys TwinAI™软件，融合 AI 与仿真，实现数字孪生模型自适应更新与预测性维护，精度提升 30%+Ansys。
• PyAnsys 生态扩展：Python API 全面升级，支持所有核心模块脚本化控制，无缝对接第三方 AI 工具链（TensorFlow/PyTorch）。
• 项目流程自动化：新增批量任务模板，支持参数化研究自动执行，结果批量导出与报告生成，效率提升 50%。
• 跨平台协同增强：支持云端 – 本地混合仿真，项目文件一键同步，多团队实时协作，数据安全可控。
• 许可证智能管理：动态许可证分配，空闲模块自动释放，资源利用率提升 40%，降低硬件成本。

2. Mechanical 结构分析突破性升级

• 流体渗透压力加载：新增静态结构分析专用加载条件，精准模拟流体 / 空气渗透接触界面的压力分布，适配密封、压力容器场景。
• 多级接触增强：接触摩擦模型全面优化，支持温度 / 压力依赖摩擦系数，复杂装配体接触收敛性提升 35%ANSYS。
• Body Merge 功能：复杂几何一键合并，保留关键特征，网格划分效率提升 40%，适合大型装配体分析。
• 网格质量优化：Patch Conforming 方法增强，薄截面自动生成高质量网格（≥2 层单元），无需手动调整。
• 非线性断裂力学：扩展 XFEM 功能，支持动态裂纹扩展与多裂纹交互，适配复合材料、焊接结构失效分析。
• 电动动力总成 NVH：新增电机噪声预测模块，电磁 – 结构 – 声学多场耦合，电动车 NVH 分析效率提升 60%Ansys。
• LS-DYNA 协同增强：流固耦合与显式动力学无缝集成，支持更多材料模型，汽车碰撞 / 跌落仿真精度提升。

3. Fluent 流体仿真能力全面提升

• Multi-GPU 求解器扩展：支持 AMD/NVIDIA 双平台 GPU 加速，新增多相流、化学反应物理模型，计算速度提升 5 倍。
• 密度基求解器优化：高超声速流动（马赫数 50+）计算稳定性增强，航空航天超高速场景适配性提升。
• 网格前处理革新：新增自动化边界层网格生成，复杂几何边界层质量提升 40%，减少手动干预。
• 电化学仿真增强：PEM 燃料电池、电解槽专用模型，支持两相流与电化学反应耦合，新能源领域精度提升 25%。
• 动态网格自适应：变形区域自动加密，大变形流固耦合（如阀门 / 泵体）收敛性提升 30%，计算时间缩短 40%Ansys。

4. Electronics 电磁仿真全流程优化

• HFSS-IC 电磁求解器：新增 Ansys HFSS-IC™，专为集成电路深度电磁分析设计，寄生参数提取精度提升 50%，适配 7nm/5nm 工艺Ansys。
• Icepak 热仿真升级：热 Mesh Fusion 自动化网格生成，GPU 求解器应用范围扩展，IC 封装降阶建模（MCM Delphi ROM）支持，电子散热效率提升 40%。
• 电机冷却专用工作流：新增电机冷却仿真方案，支持油冷 / 水冷 / 风冷，电机热管理分析效率提升 50%。
• 3D-IC 封装增强：键合线 / 焊球建模精度提升，电磁 – 热 – 结构耦合，半导体封装可靠性评估更精准。
• EMIT 系统级 EMC：简化电磁兼容分析流程，支持整车 / 整机 EMI 预测，电子设备认证效率提升。

5. Discovery 概念设计仿真加速

• 几何建模提速 10 倍：新增智能草图、自动特征识别，概念设计迭代周期缩短 70%，适合快速方案验证。
• Live Simulation 增强：GPU 加速实时仿真，支持多物理场同时计算，设计变更即时反馈，无需等待求解ANSYS。
• 材料替换自动化：一键替换材料并重新计算，多材料方案对比效率提升 80%，适合轻量化设计。
• 拓扑优化扩展：支持制造约束（3D 打印 / 铸造），优化结果直接用于生产，缩短研发周期。

二、ANSYS Workbench 2024 R2安装教程

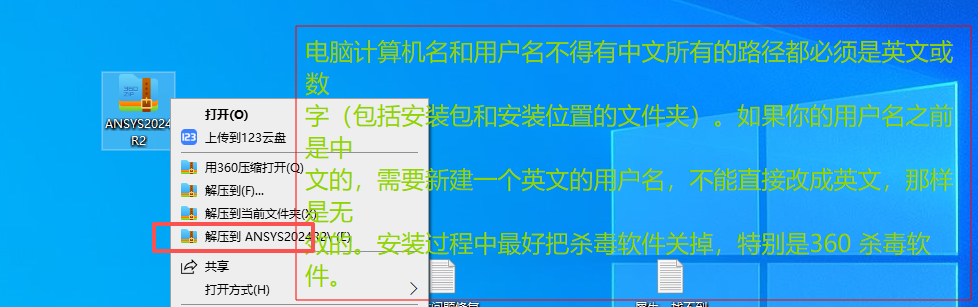

1. 下载好压缩包先右键解压，然后看下文字说明图片

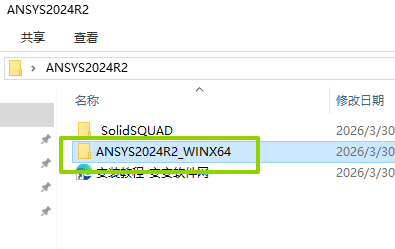

2. 打开如图文件夹

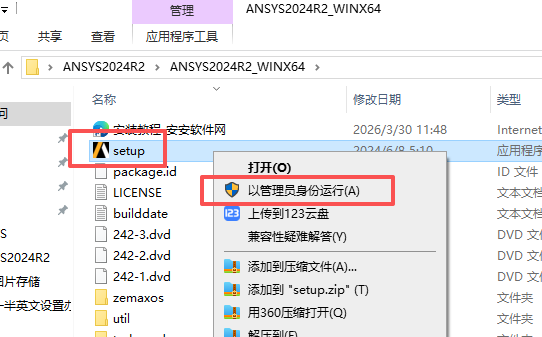

3. 右键运行如图

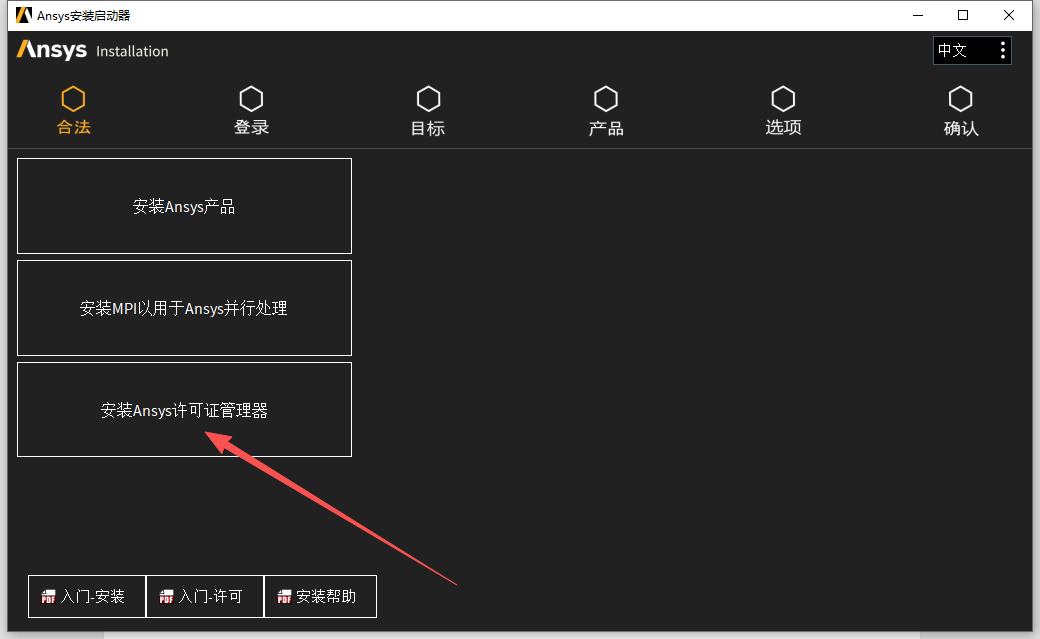

4. 点击第三个

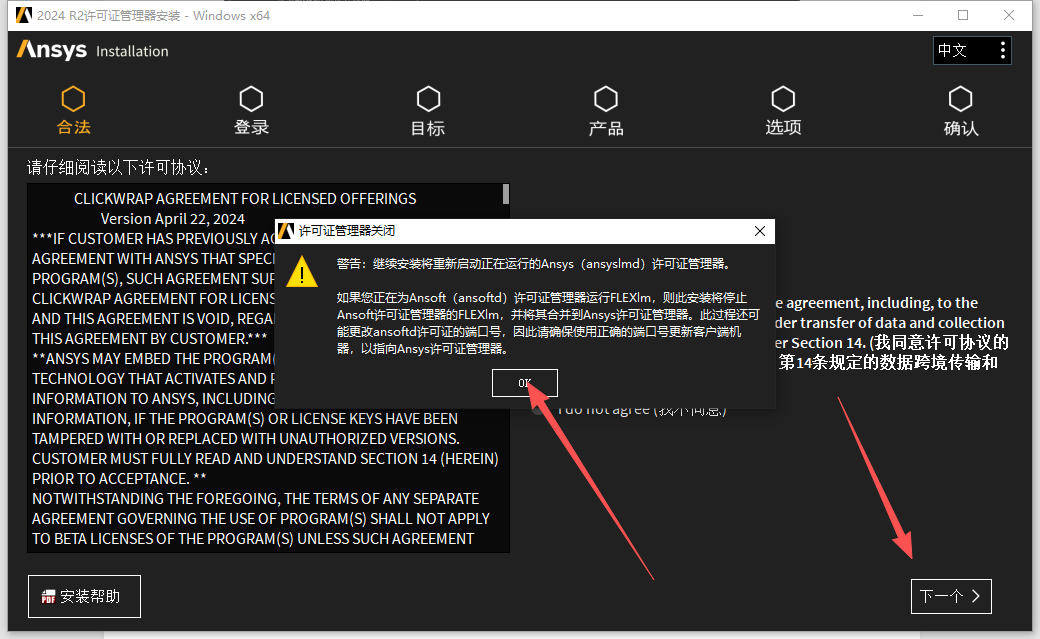

5. 点击OK，在点击下一个

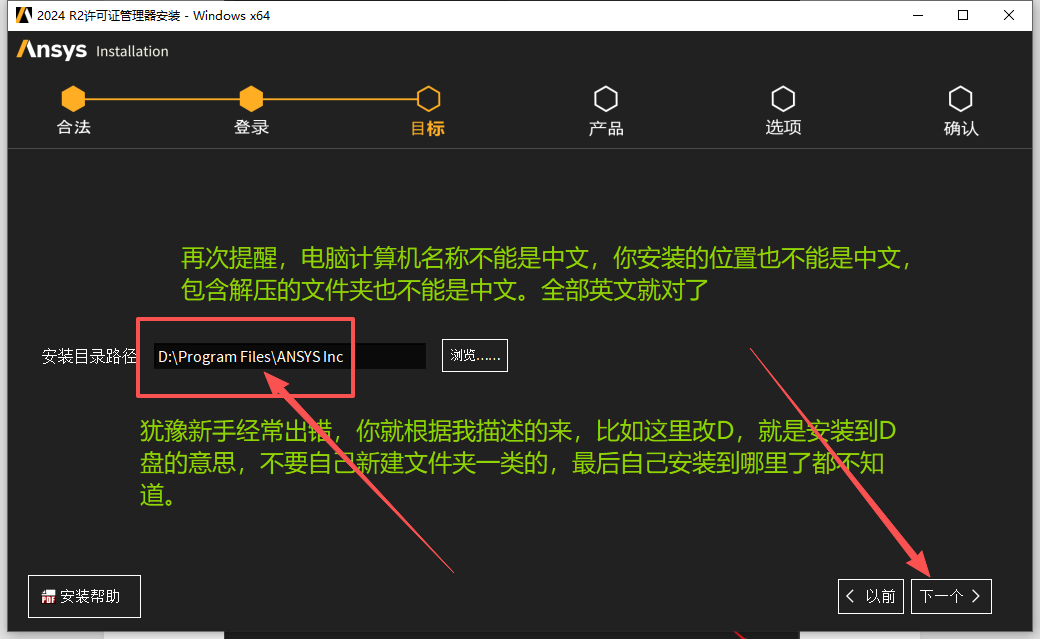

6. 新手不熟悉就改一个D

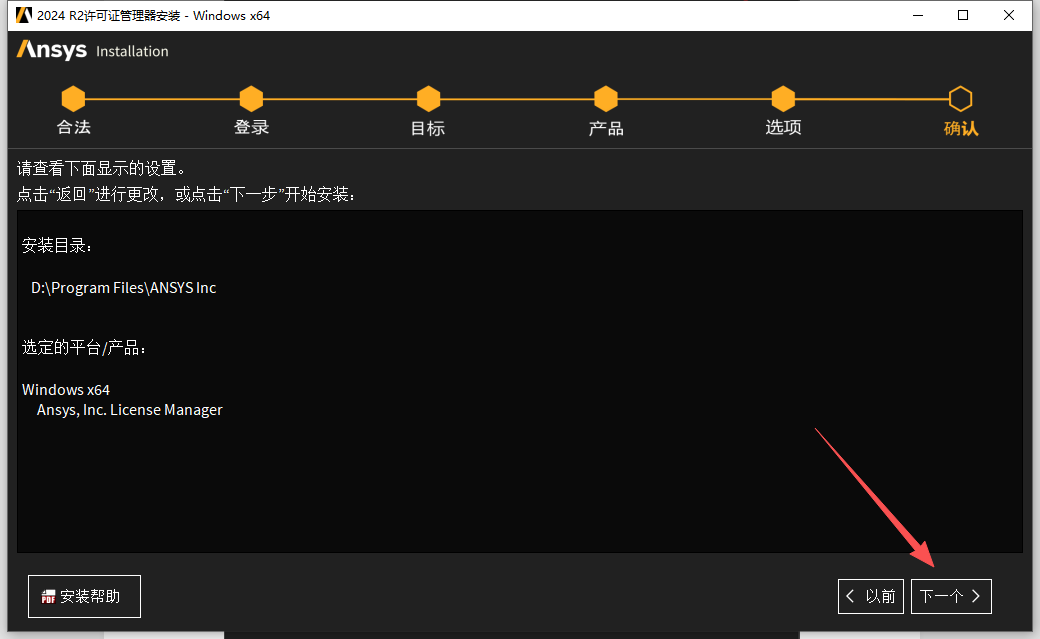

7. 点击下一个
8. 继续

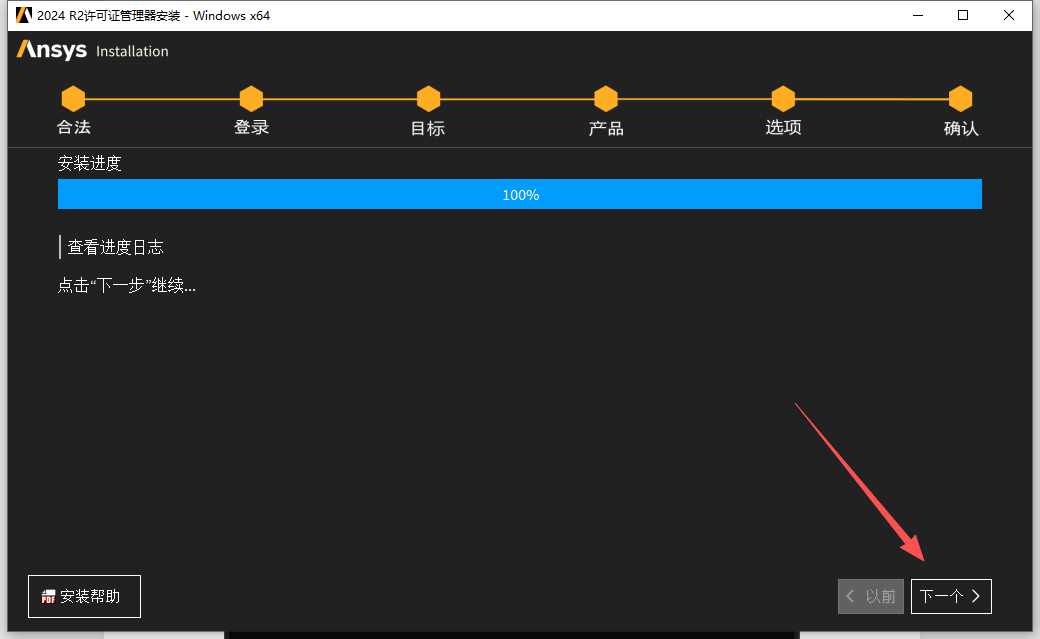

9. 继续

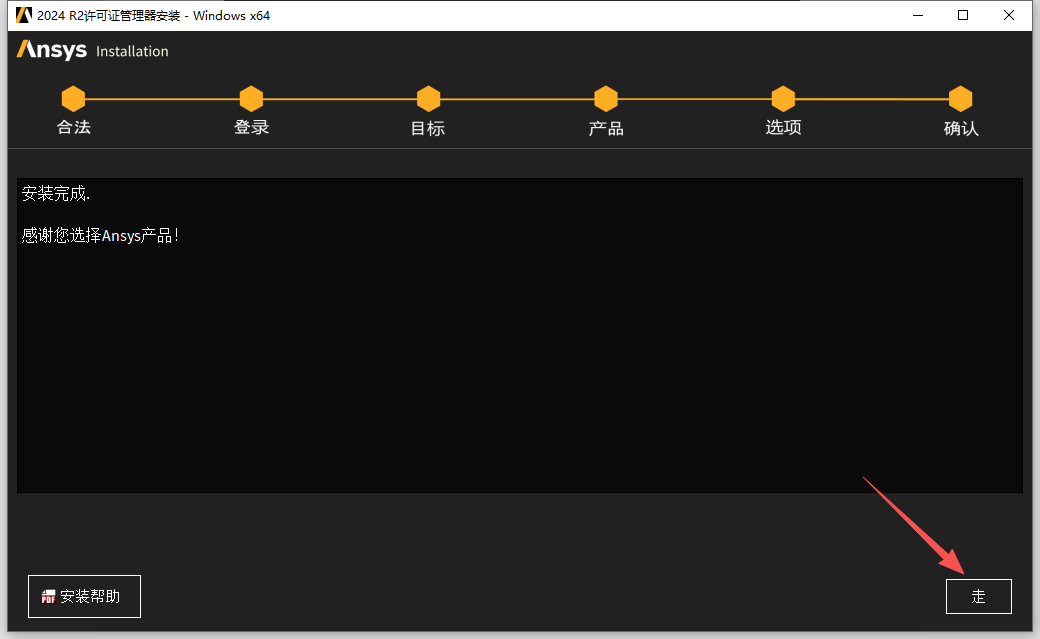

10. 点击走

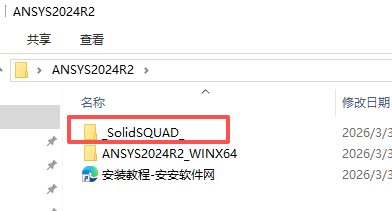

11. 返回到解压的文件夹，打开如图文件夹

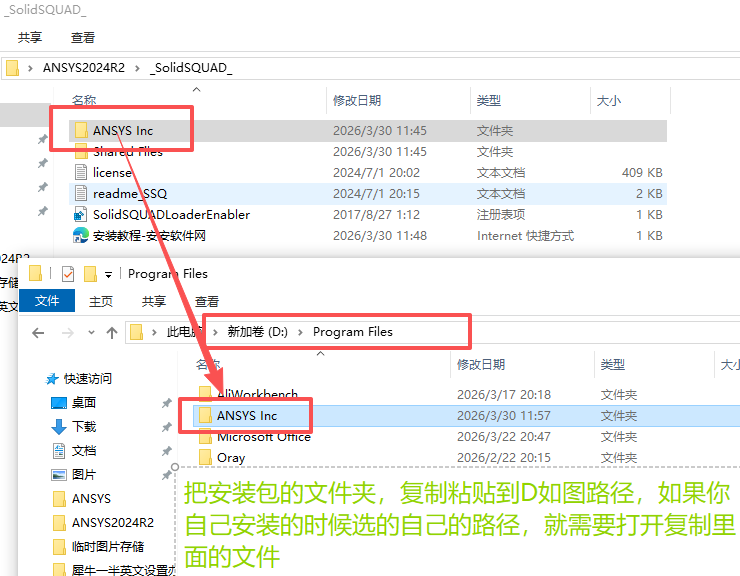

12. 如图文字描述操作注意路径

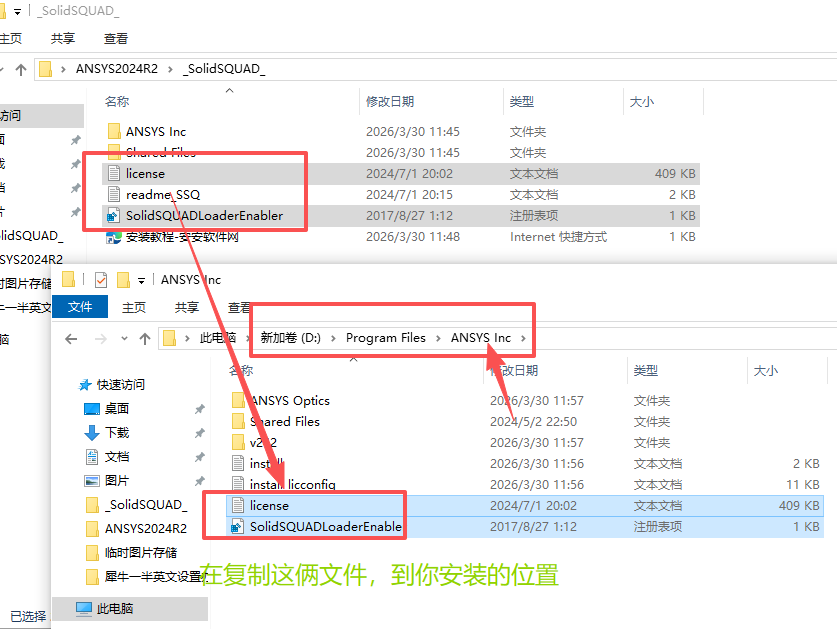

13. 如图描述不要弄错位置

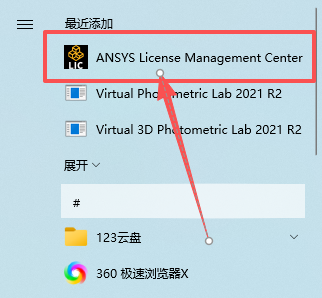

14. 点击开始菜单打开如图

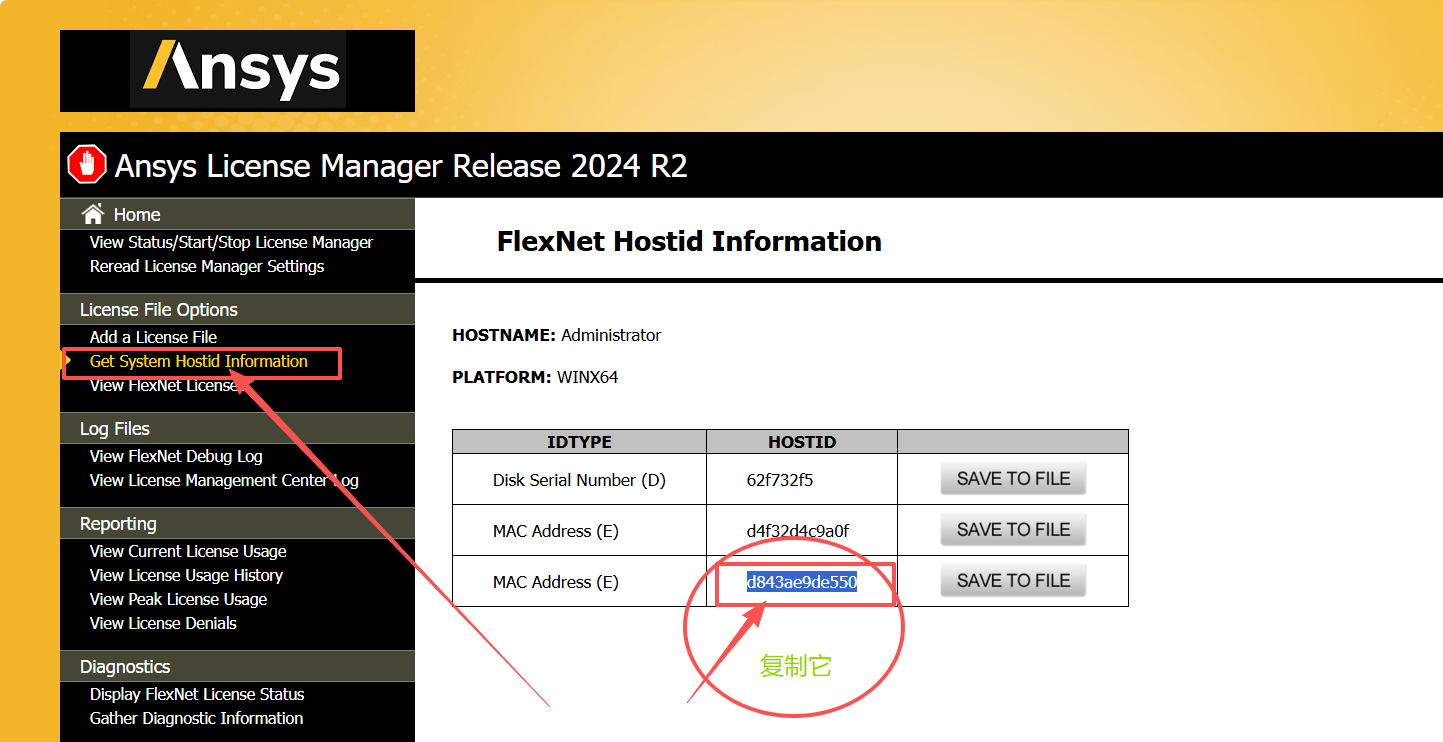

15. 点击左边G开头的然后查看中间

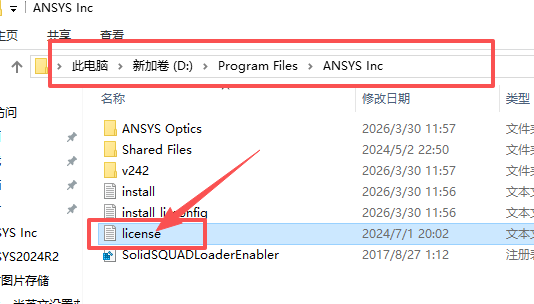

16. 返回到安装的文件夹，如图打开L开头的文件

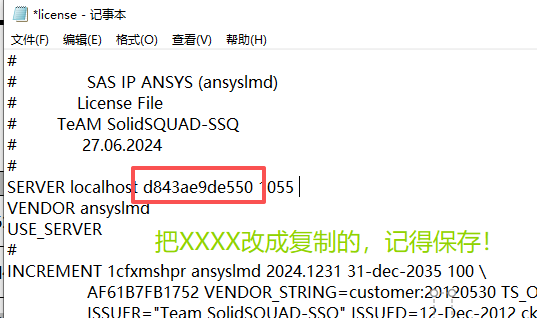

17. 如图描述
18. 在点击左边A开头的，在点击右边如图

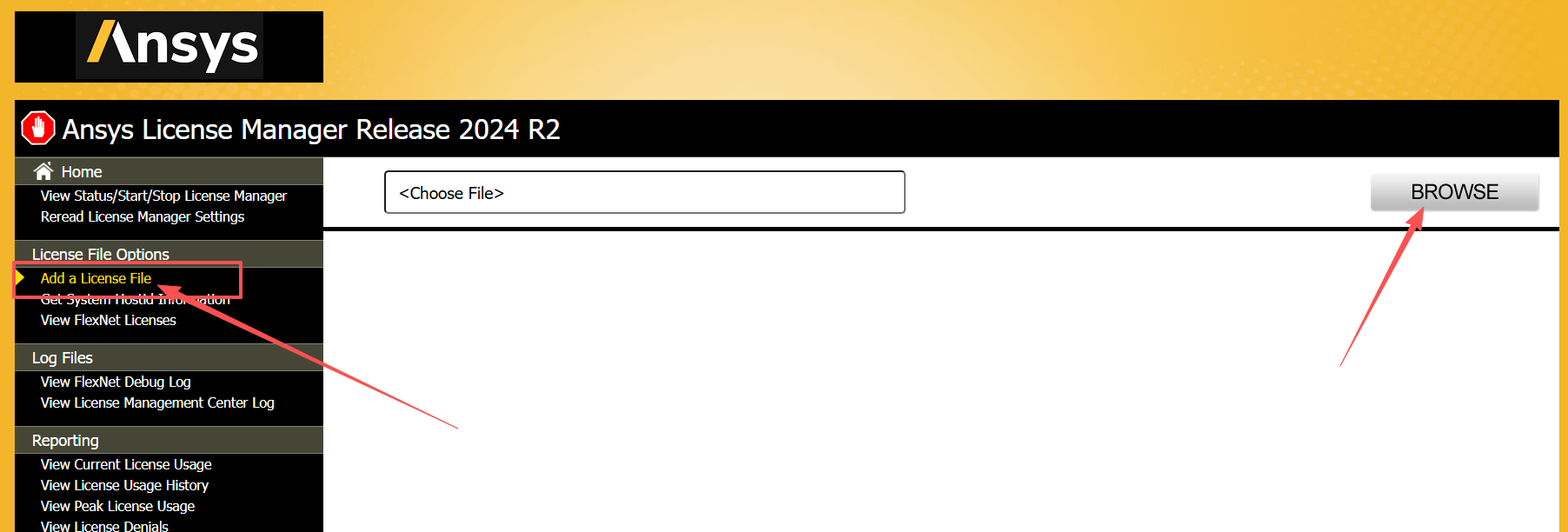

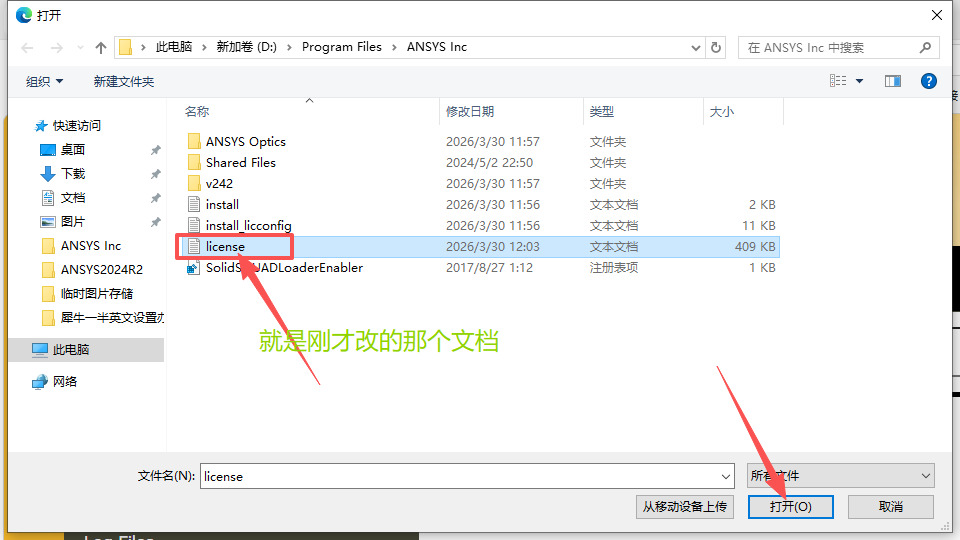

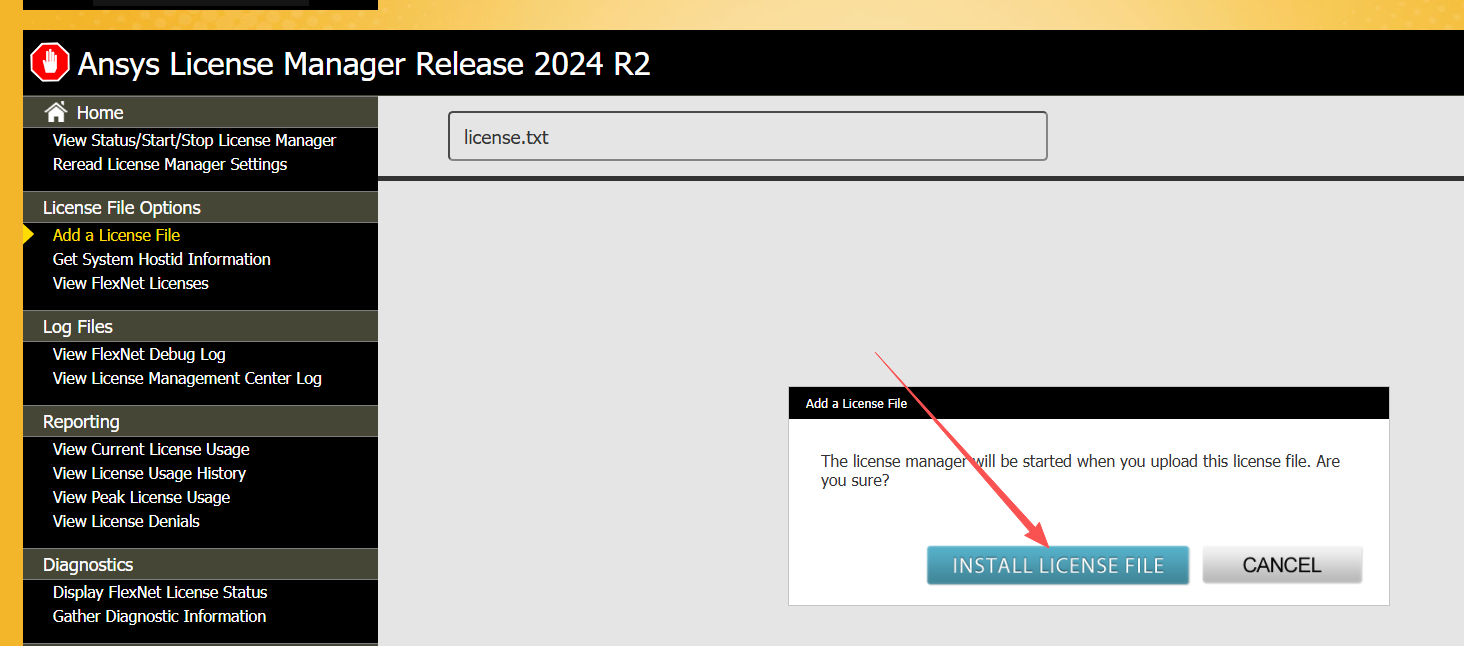

19. 如图描述，点击打开
20. 点击I开头

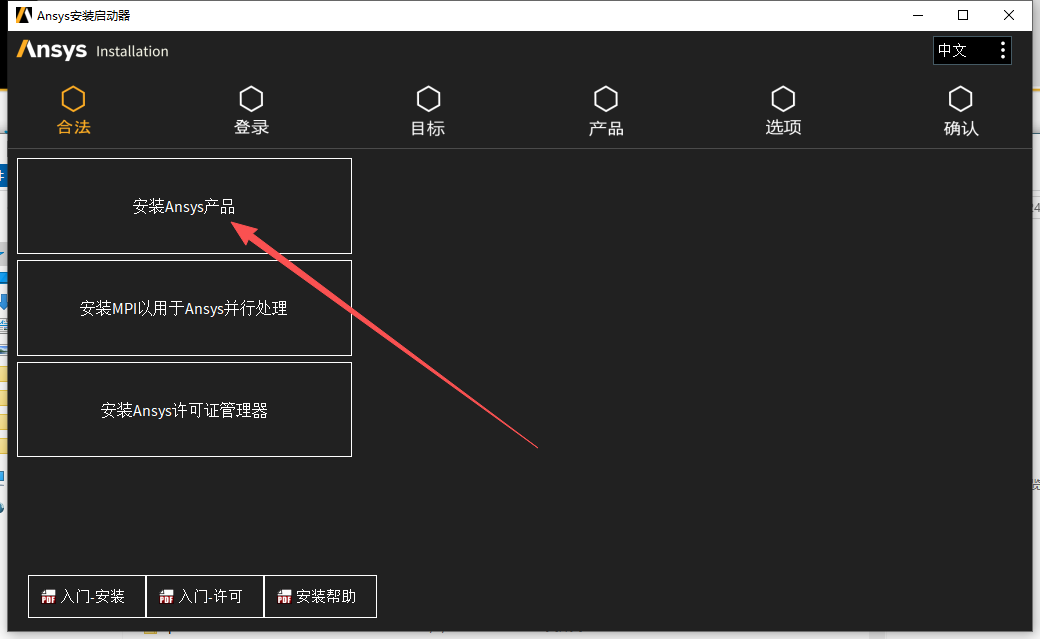

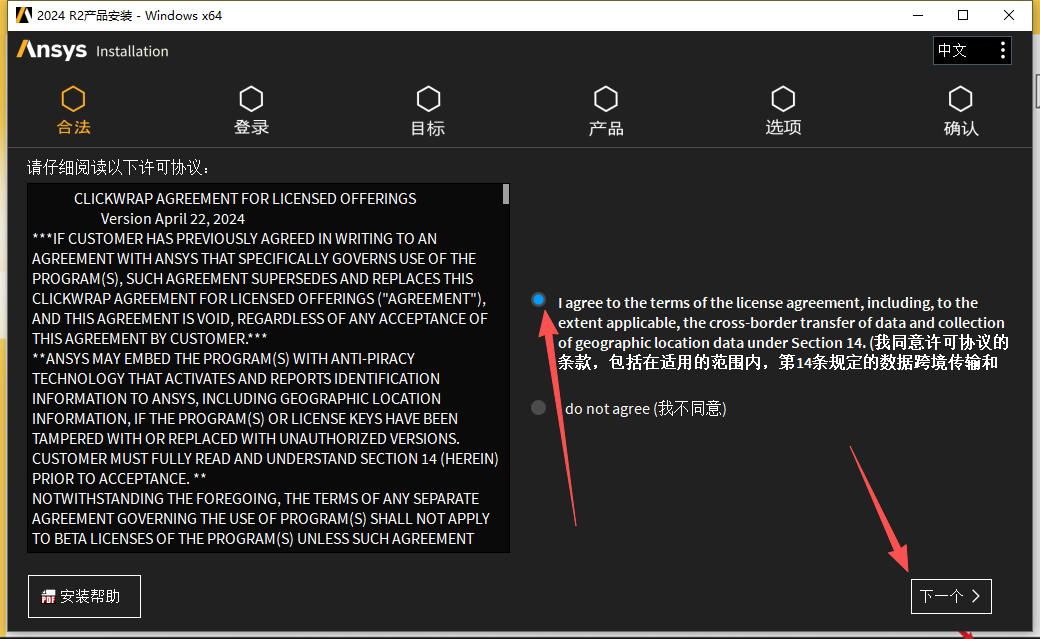

21. 在打开安装界面，点击第一个

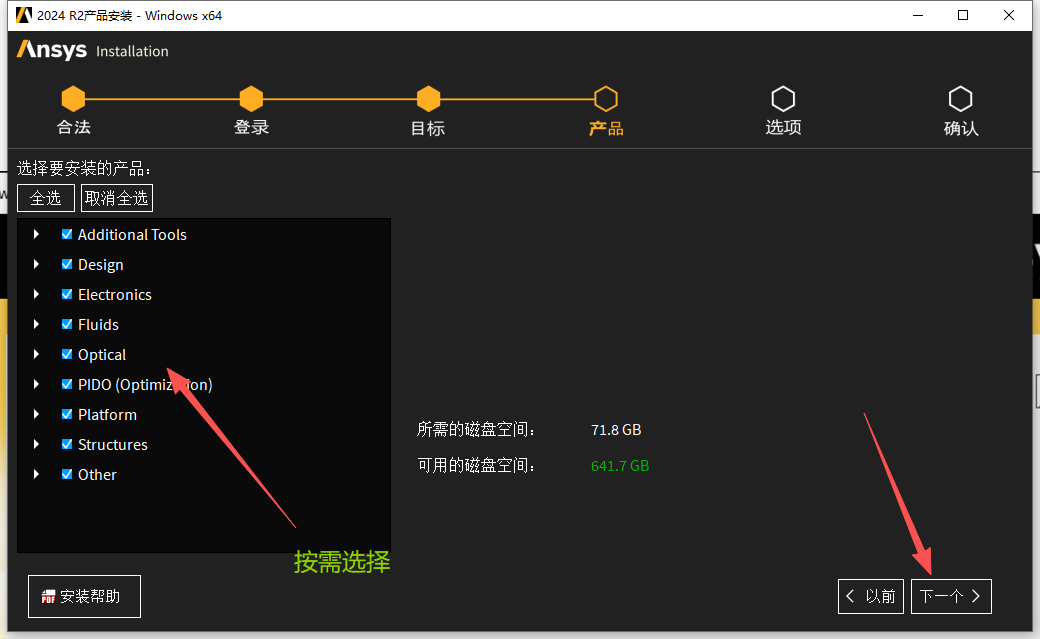

22. 点击下一个

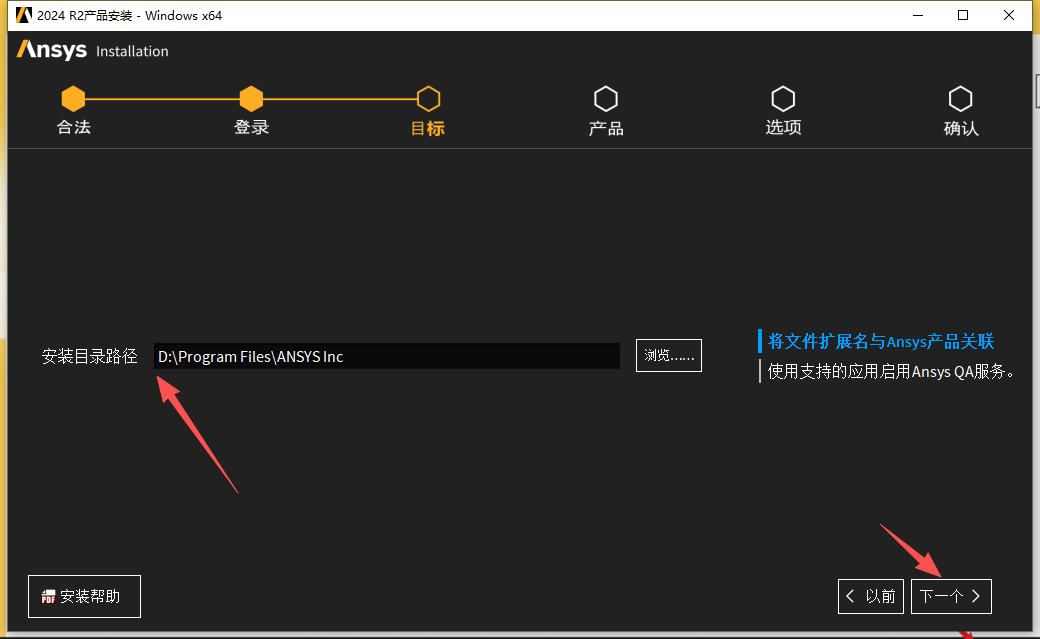

23. 这里也是改一个D
24. 点击下一个

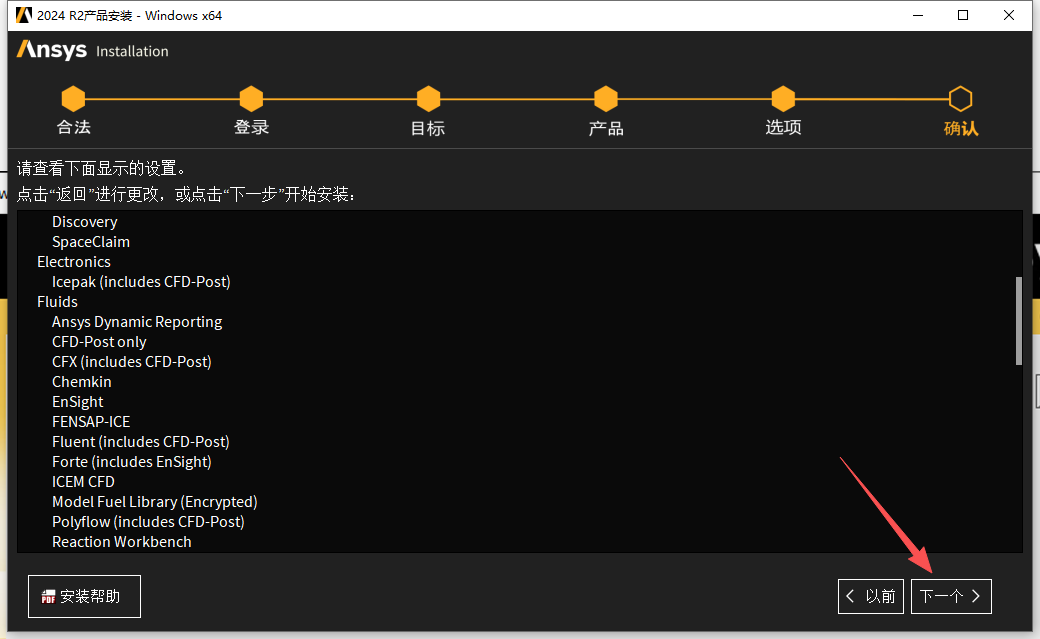

25. 点击下一个

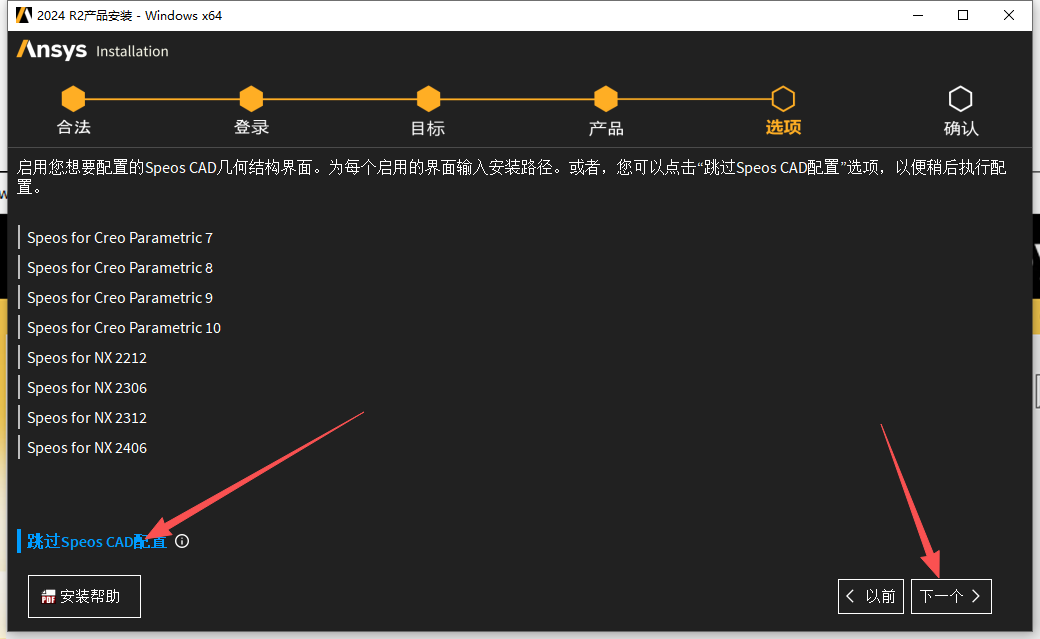

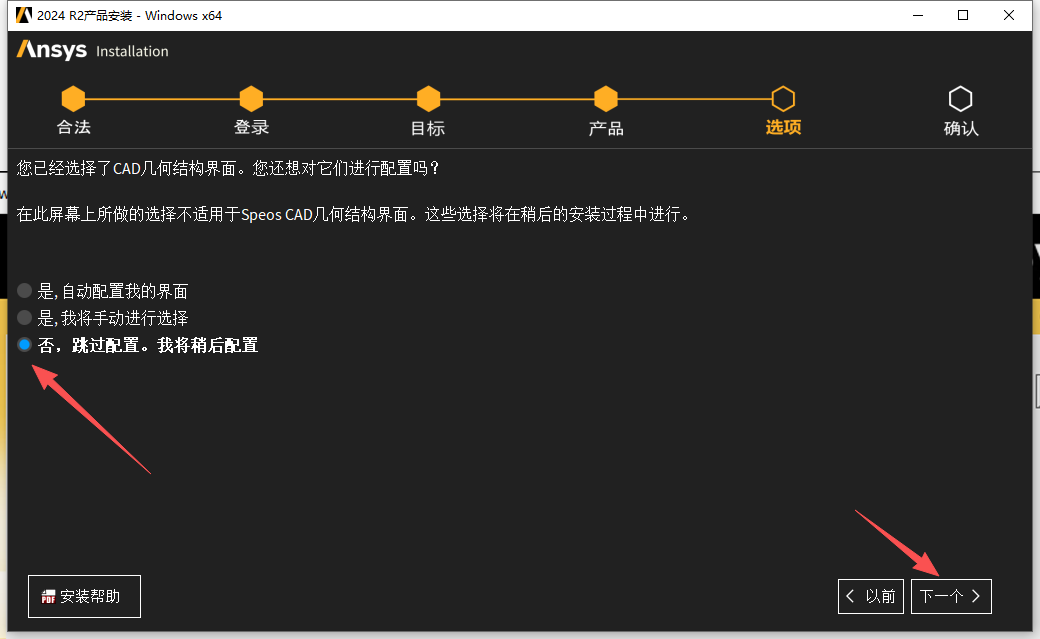

26. 点击跳过
27. 继续

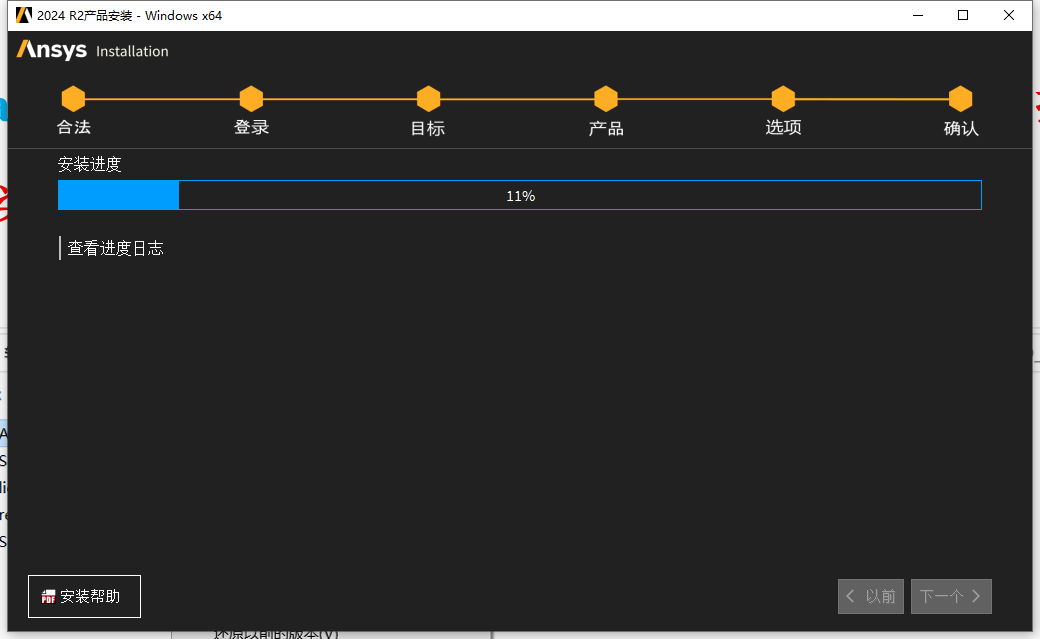

28. 等待安装大约20分钟

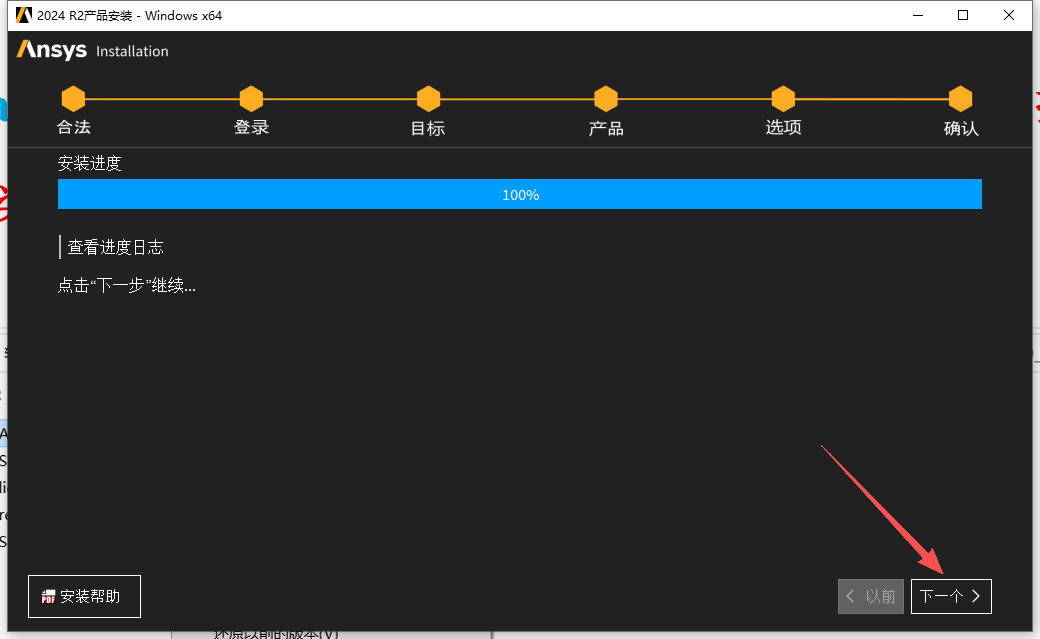

29. 点击下一个

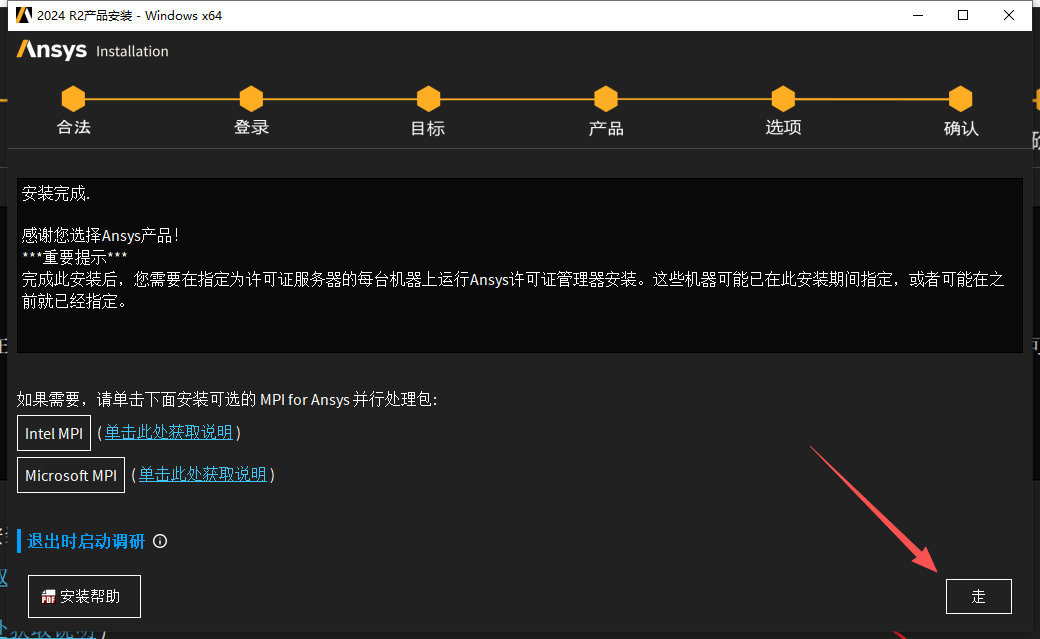

30. 点击走

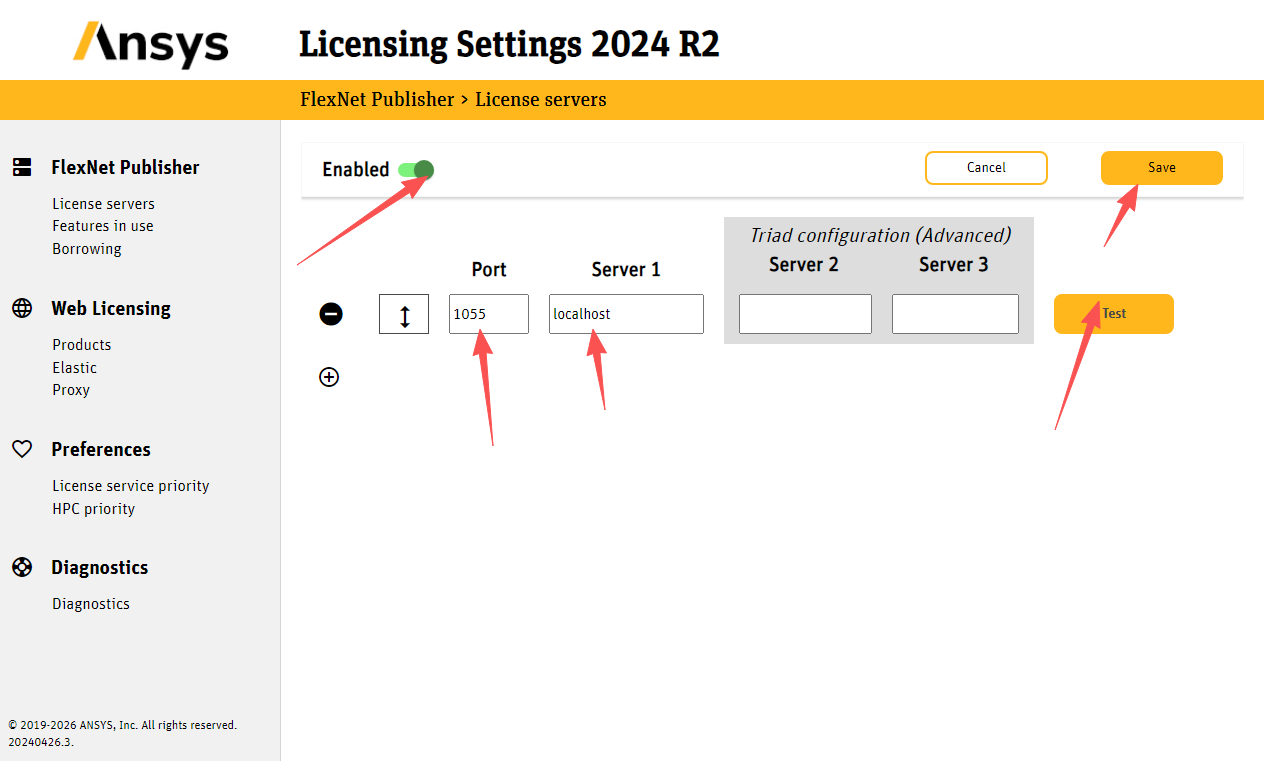

31. 弹出界面输入1055  localhost

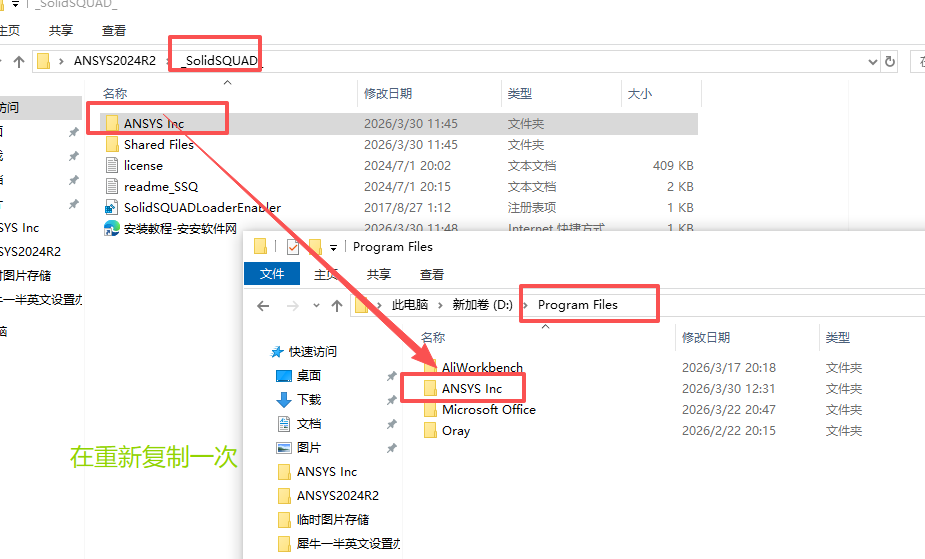

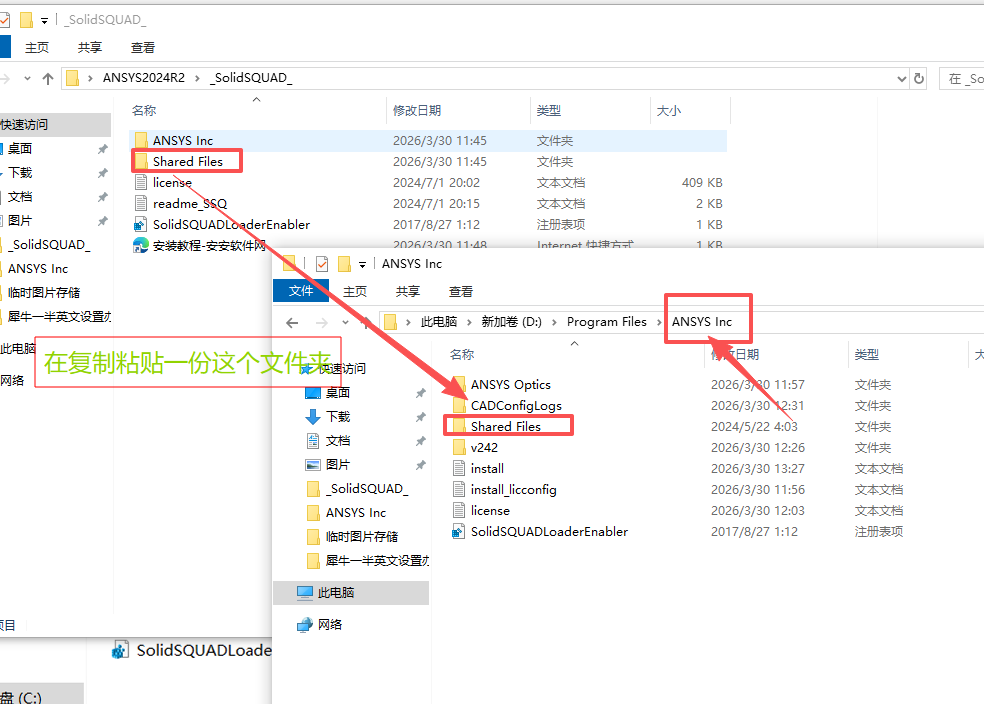

32. 返回到解压的文件夹，如图描述，注意路径
33. 在操作如图文件夹，

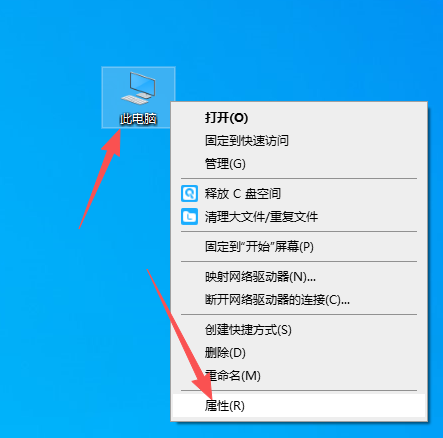

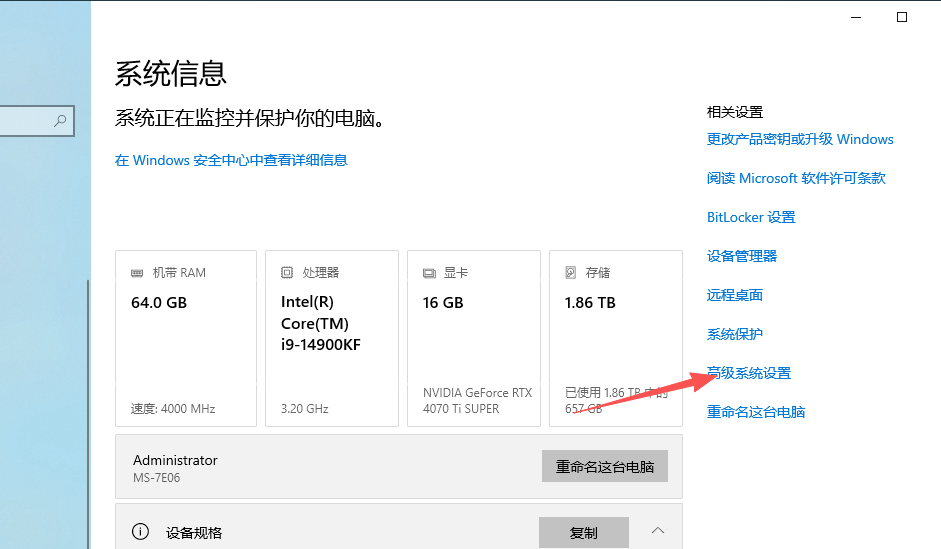

34. 返回到电脑桌面 如图描述
35. 点击高级

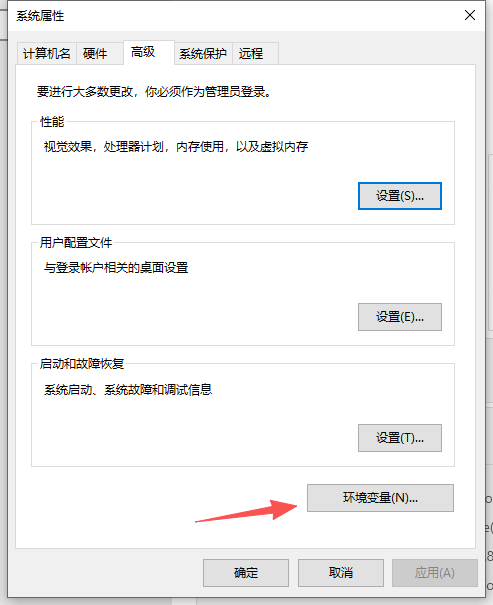

36. 点击环境

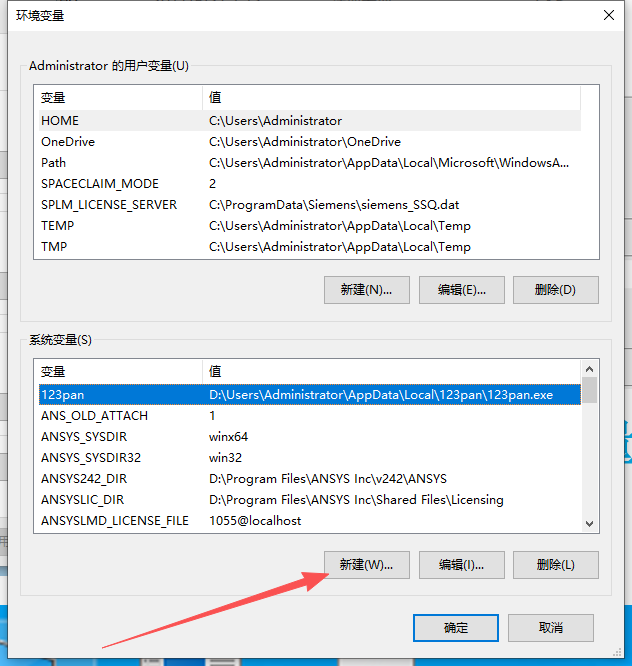

37. 点击下边的新建

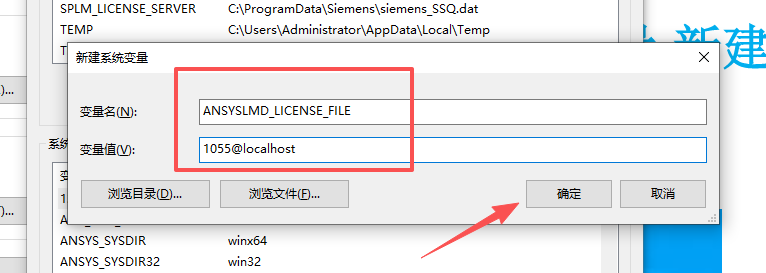

38. 输入ANSYSLMD_LICENSE_FILE      ——-1055@localhost
39. 在返回到如图描述文件夹，双击启动

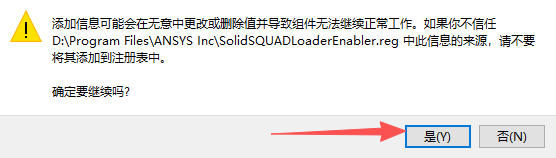

40. 点击是

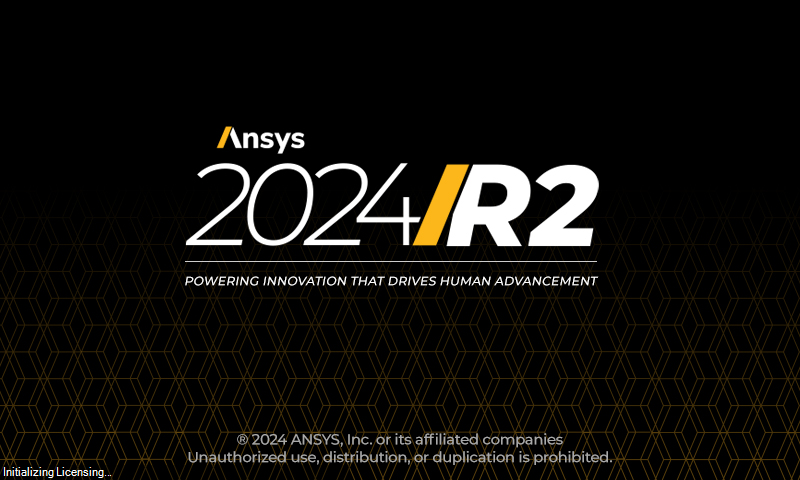

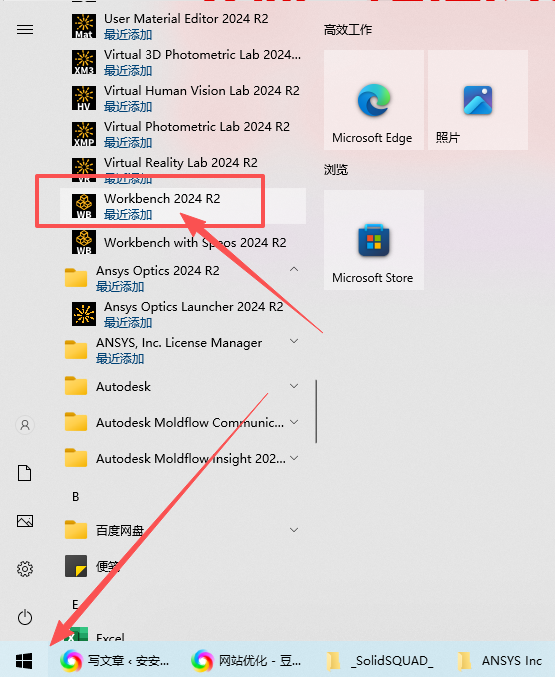

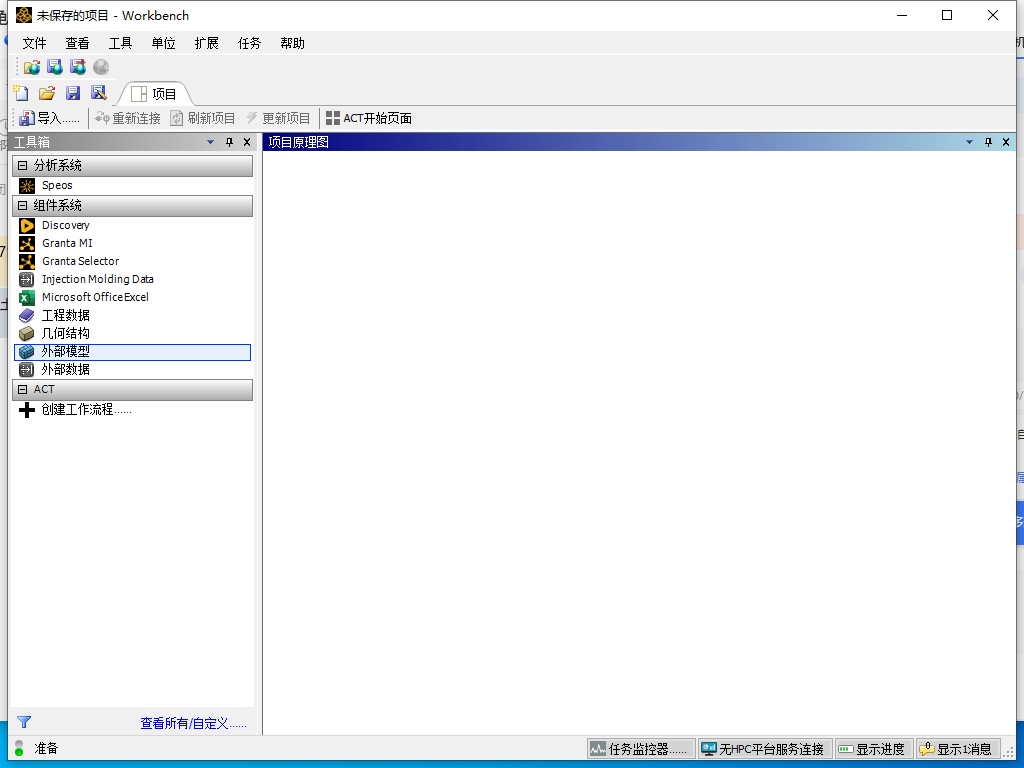

41. 开始菜单找到图标启动即可。拖拽到桌面方便使用

三、核心模块详解

1. Workbench 2024 R2 核心平台

• 统一项目管理，拖拽式搭建分析系统，多物理场耦合一键配置。
• 整合 TwinAI 数字孪生，实现 AI – 仿真融合，预测性维护更精准。
• 支持 Python 全流程自动化，批量任务处理，结果自动报告。
• 兼容主流 CAD（Creo/SolidWorks/CATIA）双向参数链接，减少重复建模。
• 连接云端资源，支持 HPC 与 GPU 加速，大规模仿真效率提升 40%+。

2. Mechanical 结构力学仿真

• 静力学 / 动力学 / 疲劳 / 断裂 / 热 – 结构耦合全流程覆盖。
• 流体渗透压力、多级接触、Body Merge 等功能，适配复杂工程场景。
• 电动动力总成 NVH 与 LS-DYNA 协同，满足汽车、电子行业需求。
• 网格质量自动优化，减少手动干预，提升分析效率。

3. Fluent 流体动力学仿真

• 单 / 多相流、燃烧、旋转机械、流固耦合全场景支持。
• Multi-GPU 求解器扩展，AMD/NVIDIA 双平台加速，计算速度提升 5 倍。
• 电化学仿真增强，适配新能源领域 PEM 燃料电池 / 电解槽分析。
• 动态网格自适应，大变形流固耦合收敛性提升，适合阀门 / 泵体等运动部件。

4. Electronics Desktop 电磁系统仿真

• 整合 HFSS、Maxwell、Q3D Extractor、SIwave、Icepak，电磁 – 热 – 结构耦合。
• HFSS-IC 求解器专为集成电路设计，寄生参数提取精度提升 50%。
• 电机冷却专用工作流，电子散热效率提升 40%，适配电动车、消费电子。
• 3D-IC 封装增强，半导体可靠性评估更精准，支持先进工艺节点。

5. Discovery 概念设计仿真

• 实时结构 / 流体仿真，AI 辅助设计优化，概念阶段快速验证多方案。
• 几何建模提速 10 倍，智能草图 + 自动特征识别，缩短设计周期。
• 拓扑优化支持制造约束，优化结果直接用于生产，加速产品上市。

四、系统配置要求

最低配置

• 系统：Windows 10/11 64 位专业版 / 企业版（不支持家庭版）ANSYS
• 处理器：Intel/AMD 四核 3.0GHz（支持 AVX2 指令集）
• 内存：16GB（基础单场分析）
• 硬盘：50GB 可用空间（SSD 优先）
• 显卡：4GB 显存专业显卡（NVIDIA Quadro/AMD Radeon Pro）
• 必备：.NET Framework 4.8、.NET Runtime 8.0、VC++ 2022 RedistributableANSYS

推荐配置

• 系统：Windows 11 64 位专业版
• 处理器：Intel Xeon Gold / AMD 锐龙 9 十二核及以上
• 内存：64GB（复杂多场建议 128GB）
• 硬盘：2TB NVMe SSD（提升 IO 与临时文件性能）
• 显卡：NVIDIA RTX A5000+/AMD Radeon Pro V620 16GB 显存
• 网络：千兆宽带，支持许可证与云协同

语言支持

• 内置官方简体中文 / 英文，一键切换，全中文菜单与帮助文档。
• 工作目录建议英文路径，避免乱码与兼容性问题。

五、完整官方快捷键（分行 无简化）

文件操作

编辑操作

视图操控

选择模式

显示控制

模块切换

仿真操作

网格划分

结构分析

流体仿真

六、常见问题及解决方法

1. TwinAI 启动失败
   • 检查 Python 3.9 + 环境，安装 PyAnsys 最新版：pip install pyansys
   • 确认显卡驱动支持 CUDA 11.8+/ROCm 5.4+，更新驱动至最新版。
   • 以管理员运行 Workbench，启用 TwinAI 模块许可证。
2. Fluent Multi-GPU 求解报错
   • 确认 GPU 支持 CUDA/ROCm，且显存≥8GB，关闭其他占用显存程序。
   • 在 Fluent 中设置 GPU 数量，避免超过硬件限制，建议单任务≤4GPU。
   • 更新显卡驱动，安装最新版 GPU 驱动，解决兼容性问题。
3. Mechanical 网格划分失败
   • 使用 Body Merge 功能合并复杂几何，修复破面 / 非流形边。
   • 调整网格尺寸，薄截面启用自动网格优化，减少手动干预。
   • 检查接触设置，避免过度约束，复杂接触采用罚函数算法。
4. Electronics Icepak 热仿真缓慢
   • 启用热 Mesh Fusion 功能，自动化网格生成，减少网格数量 30%+。
   • 开启 GPU 求解器，选择合适的求解精度，平衡速度与精度。
   • 简化几何，保留关键散热结构，非关键特征可忽略。
5. 许可证服务器连接失败
   • Win+R 输入 services.msc，确认 ANSYS License Manager 服务已启动。
   • 检查许可证文件 HOSTID 与主机 MAC 地址一致，无防火墙 / 杀毒拦截。
   • 重新配置许可证服务器地址，以管理员运行许可证配置工具。

七、实操应用落地案例

7.1 实操一：电动车电机 NVH 多场耦合仿真

1. 新建 Workbench 项目，添加 Electromagnetics→Maxwell 3D 与 Structural→Mechanical 模块。
2. Maxwell 中建立电机模型，设置 77kW 永磁同步电机参数，计算电磁力分布。
3. 电磁力结果传递至 Mechanical，添加结构材料（硅钢 / 铜），生成网格（电机区域加密）。
4. 启用声学模块，设置空气域与辐射边界，电磁 – 结构 – 声学多场耦合求解。
5. 分析电机噪声频谱，优化定子 / 转子结构，降低 1500-3000Hz 频段噪声 12dB。

7.2 实操二：燃料电池电化学仿真（Fluent）

1. 新建 Fluent 项目，选择 Multi-GPU 求解器，启用 PEM 燃料电池模型。
2. 导入燃料电池几何，生成多尺度网格（流道 / 扩散层 / 催化层加密）。
3. 设置边界条件：氢气 / 空气入口压力（0.2MPa），温度 80℃，电流密度 1.2A/cm²。
4. 运行求解，分析反应速率、温度分布与电流密度，识别热点区域。
5. 优化流道设计，提升反应物分布均匀性，燃料电池效率提升 8%。

7.3 实操三：3D-IC 封装热 – 电磁耦合仿真

1. 新建 Electronics 项目，添加 HFSS 与 Icepak 模块，导入 3D-IC 封装模型。
2. HFSS 中设置芯片工作频率（10GHz），计算电磁损耗分布，传递至 Icepak。
3. Icepak 中启用热 Mesh Fusion，生成自动化网格，设置自然对流边界。
4. 运行热仿真，分析芯片温度分布，识别最高温度点（≤125℃）。
5. 优化散热结构，添加散热片，芯片温度降低 18℃，提升封装可靠性。
